Introducción J. Carlos Villar Gutiérrez villar@inia. es

El cartón y el cartón ondulado son los materiales más empleados en embalajes El papel es el más importante soporte de difusión de información y cultura _____Presentación

El Papel. . . Resulta imprescindible en la vida cotidiana Es una muestra de la actividad económica y del nivel cultural de una sociedad Es un índice del nivel de desarrollo de un país Imagen: www. storaenso. com _____Presentación

Pergamino: piel de animal, sin curtir, sin pelo, limpia, macerada en cal y satinada. En Egipto, el pergamino se usaba ya a mediados del segundo milenio antes de J. C. En Pergamon, Asia Menor, se mejoró considerablemente su calidad. Fue un soporte de gran prestigio durante toda la Edad Media. Papyrus: capas de la médula del tallo del papiro, cortadas en tiras largas y delgadas, colocadas una al lado de otra y con otra capa encima dispuesta perpendicularmente. La hoja, se prensa y bate uniformizar. El uso del papiro terminó, por la invasión árabe que paralizó el tráfico entre Oriente y Europa y por la competencia del pergamino. Fuente: J. L. Asenjo y M. C. Hidalgo _____Presentación

Los pueblos de América Central, antes de su colonización, utilizaban, como soporte para su escritura, el "amatle", elaborado con corteza de higuera silvestre. El papel fue imprescindible para relacionar España y las Indias. El primer molino papelero americano se fundó hacia 1575, Culhuacán, Méjico Fuente: J. L. Asenjo y M. C. Hidalgo _____Presentación

Ts’ai Lun, corte del emperador de China hacia el 105 Mezcla corteza de morera, cáñamo y trapos. Samarkanda, batalla de Telas 751, los árabes capturan dos fabricantes de papel. Se construye un molino papelero en esta ciudad. Játiva, 1154, primer molino documentado en Europa. Se supone que pudo haber otros en ciudades como Córdoba, Sevilla o Toledo Italia, 1276 Francia hacia 1250 Alemania, 1390 Pila holandesa, 1670 Fuente: J. L. Asenjo y M. C. Hidalgo _____Presentación

Desarrollo de la industria papelera moderna 1777, Scheele, blanqueo con cloro 1799, Robert-Fourdrinier, máquina de papel 1844, Keller, madera como fuente de fibras 1853, Watt y Burgess patentan el proceso a la sosa 1866, Tilghman inventan el proceso al sulfito 1879, Dalh inventa el proceso al sulfato

¿En qué consiste fabricar papel? _____Presentación

INDUSTRIA DE PULPA DE CELULOSA La pulpa se produce por medios químicos, mecánicos o por combinaciones de ambos. Cuando se blanquea, se emplean agentes clorados u oxigenados. Una fábrica de pulpa moderna puede producir 1. 000 t/año. Fábrica de pulpa de Arauco. Valdivia. Chile. 2006 _____Presentación

INDUSTRIA DEL PAPEL La fabricación de papel es un proceso tecnológicamente avanzado La velocidad del papel en la máquina alcanza hoy 2000 m/min Los consumos de agua y energía se han reducido espectacularmente _____Presentación

Profesorado J. Carlos Villar Coordinador del módulo Esteban Revilla José Mª Carbajo Sara Santos José Luis Simón Remedios Quílez Miércoles 12 Profesor invitado: Dr. Francisco López (Univ. Huelva) Nuria Gómez Mª Eugenia Eugenio Juan A. Martín Raquel Martín Carlos Correa Jueves 13 Viernes 14 Lunes 17 Martes 18 Miércoles 19 Jueves 20 Materias primas; Morf. Fibras Pulpas Mecánicas Reciclado y destintado Refino Aditivos Formación del papel Biotecnología Productos papeleros Formación hojas Propiedades físicas 9: 30 10: 00 10: 30 11: 00 PAUSA CAFÉ 11: 30 12: 00 12: 30 Materias primas; Com. Química 13: 00 Pulpas Químicas Kraft 13: 30 14: 00 14: 30 15: 00 15: 30 16: 00 16: 30 17: 00 17: 30 Fibras no madereras Blanqueo COMIDA Introducción Historia y análisis del sector Generalidades Tipos de proceso Carcterización Caracterización de mat. Primas pulpa mecánica Prácticas Mat Primas Analisis químico Prácticas Pasta mecánica Caracterización pulpa química Valoraciones Práctica cocción kraft Lavado, rendimiento Práctica Kappa Prácticas fibras Prácticas propiedades Preparación licor _____Presentación

Materias Primas Fibras papeleras Química de la madera Plantas Anuales _____Presentación

Celulosa 50% de la madera Materias Primas Fibras papeleras Química de la madera Plantas Anuales Lignina Entre 18 -32 % de la madera. Hemicelulosas Entre 16 -20% de la madera Xilanos en maderas frondosas Mananos en maderas coníferas _____Presentación

Fuente: Celulosa de Levante www. celesa-pulp. com Materias Primas Fibras papeleras Química de la madera Plantas Anuales _____Presentación

Rendimiento en pasta Imprimabilidad Contenido en lignina Proceso Kraft Procesos mecánicos Blanqueo Recuperación de papel Resistencia mecánica Calidad del desfibrado Contenido en celulosa ¿Cómo separamos las fibras? Pulpas Químicas Procesos ácidos (sulfito) Procesos alcalinos (sosa y kraft) Pulpas Mecánicas Pulpas de muela Pulpas de refinador _____Presentación

¿Cómo separamos las fibras? Blanqueo de pulpas Proceso Kraft Procesos mecánicos Blanqueo Recuperación de papel Con modificación de la lignina Pulpas mecánicas Con eliminación de la lignina Pulpas químicas _____Presentación

¿Cómo separamos las fibras? Proceso Kraft Procesos mecánicos Blanqueo Recuperación de papel _____Presentación

¿Cómo juntamos nuevamente las fibras? Refinado y preparación de la pasta Máquina de papel y Productos Papeleros Tratamientos y Aditivos _____Presentación

¿Cómo juntamos nuevamente las fibras? Refinado y preparación de la pasta Máquina de papel y Productos Papeleros Tratamientos y Aditivos M áq ui na de Pa pe l. U ni ve rsi da dd e. G ua da laj a ra . M éx ico. 2 00 8 _____Presentación

¿Cómo juntamos nuevamente las fibras? Refinado y preparación de la pasta Máquina de papel y Productos Papeleros Tratamientos y Aditivos _____Presentación

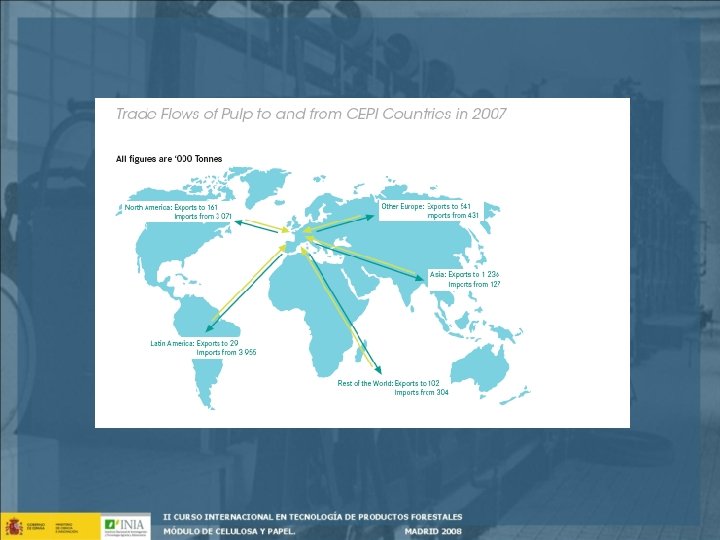

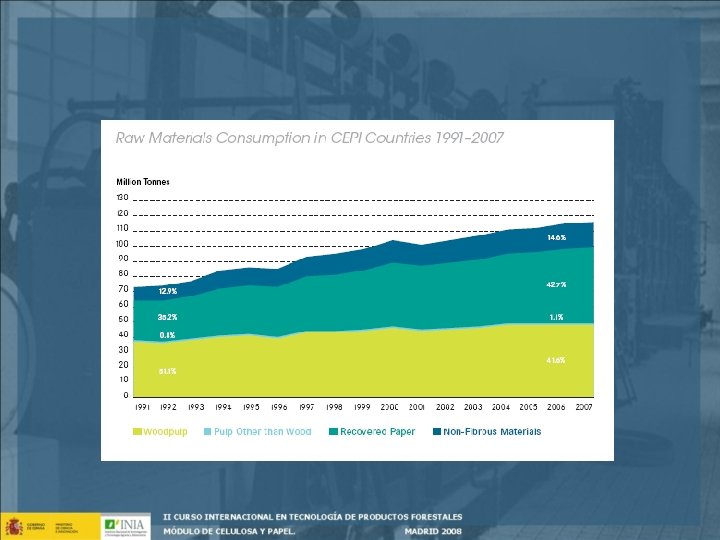

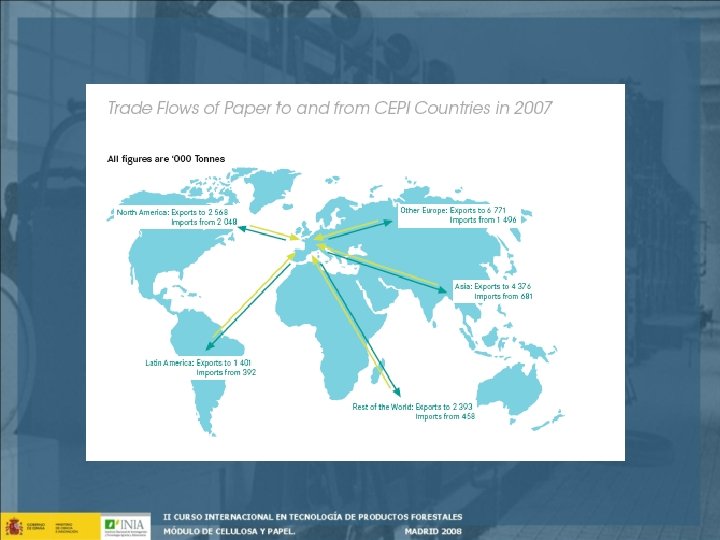

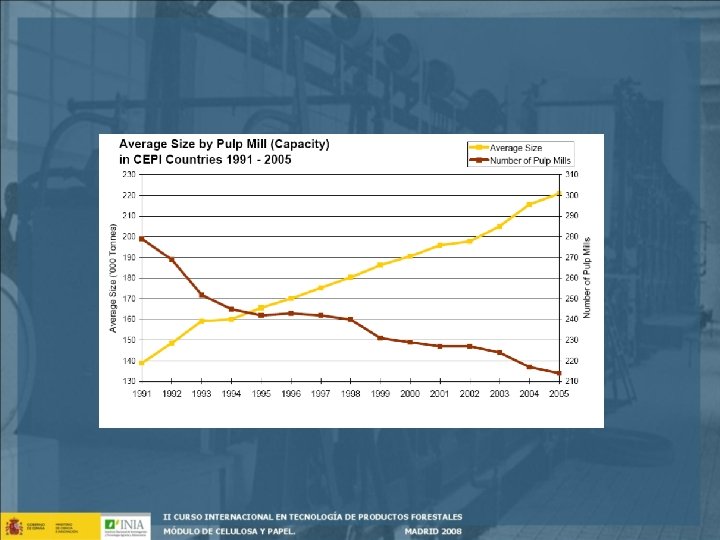

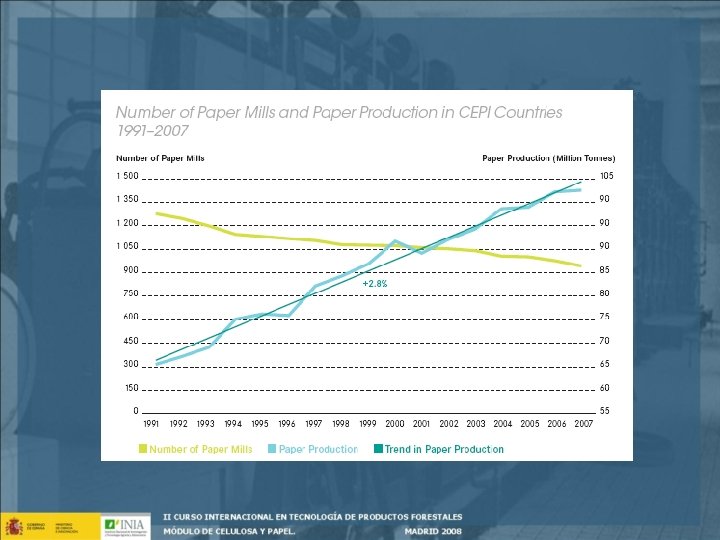

La industria de pulpa y papel Industria sostenible Datos de Producción en Europa Comercio en Europa Evolución de la Industria en Europa

Imagen de: www. storaenso. com Gestión forestal sostenible (España 2005) Cultivos de madera papel en plantaciones 426. 528 ha de superficie arbolada 20% del total de los sumideros forestales Certificación forestal 94% de la superficie forestal gestionada por el sector 93% de las fábricas de celulosa 71% de los proveedores de celulosa Fuente: ASPAPEL

Viveros de eucalipto de PULPACA. Puerto Ordaz. Venezuela. 2008 Fijación de CO 2 Los productos celulósicos a diferencia de otros materiales de origen no renovable son sumideros de CO 2 La industria de pulpa emplea especies de crecimiento rápido que fijan el CO 2 con mucha más rapidez que los bosques naturales La capacidad de fijación de las plantaciones forestales en España se ha estimado en 7, 5 millones de toneladas de CO 2 /año

Recycling Rate: percentage of recovered paper utilisation compared to total paper consumption

Datos económicos de España en 2006 Población 44. 708. 964 Superficie 505. 990 Km 2 Población Activa 21. 584. 800 Tasa de Desempleo 8, 5% Producto Interior Bruto 976. 189. 000 € Consumo de papel 179, 0 Kg/habitante Producción y mercado de productos papeleros Papel y Cartón 2005 2006 Aumento Producción 5. 697 6353 11, 5 Consumo 7. 389 7868 6, 5 Importación 3. 779 4312 14, 1 Exportación 2. 087 2797 34, 0 Pulpas 2005 2006 Aumento Producción 1. 973 2038 3, 3 Consumo 1. 926 1992 3, 4 Importación 883 924 4, 6 Exportación 930 970 4, 3

Características de la fabricación de pulpa en España (2006) Capacidad (t/año) Fábricas 0 – 25. 000 4 25. 000 – 100. 000 3 100. 000 – 250. 000 4 + 250. 000 4 Madera (miles m 3) total nacional importada Frondosas 5045 3250 1795 Coníferas 1272 1196 76 Total 6317 4446 1871 Tipo de pulpa Producción (miles t) Mecánica 91 Semiquímica 24 Química 1922 Total 2038 Destino de la pulpa Producción (miles t) Mercado 1426 Integrada 612 Total 2038

El reciclado en la industria papelera (2006) Reciclaje 2005 2006 Aumento Recogida aparente (miles t) 4. 323 4. 638 7, 3 % Importación (miles t) 808 1. 116 38, 0 % Exportación (miles t) 512 383 -25, 3 % 4. 619 5. 371 16, 3 % Tasa de Utilización (%) 81, 1 84, 5 3, 4 % Tasa de Recogida (%) 58, 5 58, 9 0, 4 % Tasa de Reciclaje (%) 62, 5 68, 3 5, 8 % Consumo (miles t) (1) tasa de utilización (%) = papel recuperado como materia prima / producción de papel y cartón (2) tasa de recogida (%) = recogida de papel y cartón / consumo de papel y cartón (3) tasa de reciclaje (%) = consumo de papel y cartón recuperado / consumo de papel y cartón
