INTRODUCCIN INSTALACIN TRADICIONAL Los canales que se reciban

INTRODUCCIÓN

INSTALACIÓN TRADICIONAL § Los canales que se reciban con el mismo número de canal se perderán § Falta de aislamiento entre canales adyacentes § Problemas de calidad de señal § Muchas interrupciones § Pérdidas de 4 d. B (min) al combinar antenas TECNOLOGÍA PATENTADA

INSTALACIÓN SMART AMP Combinar 2, 3 o 4 antenas para una recepción full HDTV nunca ha sido tan fácil TECNOLOGÍA PATENTADA

INSTALACIÓN SMART AMP § Mejor calidad de señal § Más canales de TV § Diplexado de canales adyacentes § Reubicación de canales superpuestos POWER SUPPLY PATENTED TECHNOLOGY

How it works FUNCIONA? ¿CÓMO § Escaneo automático § Recepción OTA 360° DVB-T/T 2 ATSC ISDB-T § Resistente 4 G/5 G TECNOLOGÍA PATENTADA

ESPECIFICACIONES DEL PRODUCTO

4 MODELOS 7473 L 1 3 ENTRADAS 4 G 7473 L 2 3 ENTRADAS 5 G 7474 L 1 4 ENTRADAS 4 G TECNOLOGÍA PATENTADA 7474 L 2 4 ENTRADAS 5 G

CARACTERÍSTICAS § Escanea todos los canales, amplifica las señales débiles mientras mantiene las señales fuertes § Todos los canales de salida tienen una potencia igual y estable § Trata incluso las situaciones más difíciles con canales adyacentes § Los canales con la misma frecuencia se pueden amplificar y reubicar en la banda LTE (función conmutable) § Escaneo de canales y función de procesado totalmente automático al inicio TECNOLOGÍA PATENTADA

CARACTERÍSTICAS § Reconocimiento totalmente automático del plan de canales utilizado en cada país § Filtros SAW para rechazo LTE (4 G o 5 G) en todas las entradas § Carcasa de mástil para uso exterior, resistente a la intemperie § Alimentación DC por cable coaxial § Todos los puertos protegidos frente a descargas electrostáticas (ESD) TECNOLOGÍA PATENTADA

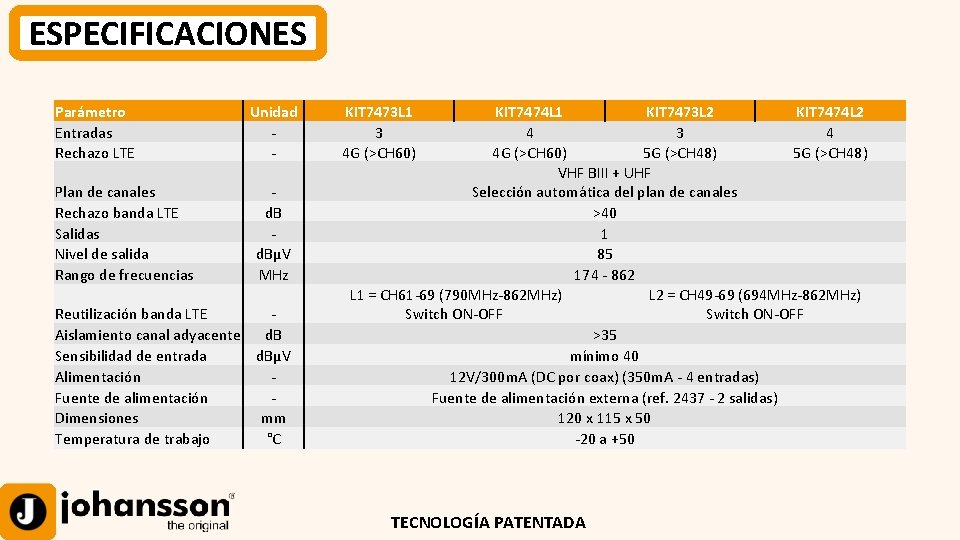

SPECS LEAFLET ESPECIFICACIONES Parámetro Entradas Rechazo LTE Plan de canales Rechazo banda LTE Salidas Nivel de salida Rango de frecuencias Unidad d. BµV MHz Reutilización banda LTE Aislamiento canal adyacente d. B Sensibilidad de entrada d. BµV Alimentación Fuente de alimentación Dimensiones mm Temperatura de trabajo °C KIT 7473 L 1 3 4 G (>CH 60) KIT 7474 L 1 KIT 7473 L 2 KIT 7474 L 2 4 3 4 4 G (>CH 60) 5 G (>CH 48) VHF BIII + UHF Selección automática del plan de canales >40 1 85 174 - 862 L 1 = CH 61 -69 (790 MHz-862 MHz) L 2 = CH 49 -69 (694 MHz-862 MHz) Switch ON-OFF >35 mínimo 40 12 V/300 m. A (DC por coax) (350 m. A - 4 entradas) Fuente de alimentación externa (ref. 2437 - 2 salidas) 120 x 115 x 50 -20 a +50 TECNOLOGÍA PATENTADA

INSTALACIÓN DEL PRODUCTO

1 ANTENA How it works ANTENNA 1 Power Supply Smart Amp DC TV 1 TECNOLOGÍA PATENTADA TV 2

LTE 1 ANTENNA 1 REF. 7473 L 1 CH 21 -60 LTE 1 Smart Amp Power Supply DC LTE 1 = LTE 800 = 4 G Todo por encima de 790 MHz es filtrado TV 1 TECNOLOGÍA PATENTADA TV 2

LTE 2 ANTENNA 1 REF. 7473 L 2 CH 21 -48 LTE 2 Smart Amp CH 21 -48 LTE 2 Power Supply DC LTE 2 = LTE 700 = 5 G Todo por encima de 694 MHz es filtrado TV 1 TECNOLOGÍA PATENTADA TV 2

3 ANTENAS ANTENNA 1 Smart Amp DC ANTENNA 2 ANTENNA 3 TECNOLOGÍA PATENTADA

3 ANTENAS ANTENNA 1 Smart Amp DC ANTENNA 2 ANTENNA 3 TECNOLOGÍA PATENTADA CH 21 -48/60 LTE 2/1

CONVERSION ON ANTENNA 1 Función de canal duplicado ON Smart Amp DC ANTENNA 2 ANTENNA 3 TECNOLOGÍA PATENTADA CH 21 -48/60 LTE 2/1

CONVERSION ON ANTENNA 1 Smart Amp CH 21 -48/60 LTE 2/1 DC ANTENNA 2 CANALES DUPLICADOS EN LA BANDA LTE 4 G: 62 – 64 – 66 -…en pasos de 2, después 61 – 63 –… 5 G: 50 – 52 – 54 -…en pasos de 2, después 49 – 51 – … ANTENNA 3 TECNOLOGÍA PATENTADA

CONVERSION ON ANTENNA 1 CH 30 Smart Amp CH 21 -48/60 LTE 2/1 DC ANTENNA 2 ANTENNA 3 CH 30 conv. Función de canales duplicados ON: El canal más débil es transladado a la banda LTE; CH 30 > CH 30 es transmitido CH 30 es trasladado a la banda LTE TECNOLOGÍA PATENTADA

CONVERSION ON ANTENNA 1 CH 30 CH 40 Smart Amp CH 21 -48/60 LTE 2/1 DC ANTENNA 2 ANTENNA 3 CH 30 CH 40 CH 30 conv. CH 40 conv. Función de canales duplicados ON: El canal más débil es transladado a la banda LTE CH 30 > CH 30 es transmitido CH 30 es transladado a la banda LTE CH 40 < CH 40 es transladado a la banda LTE CH 40 es transmitido TECNOLOGÍA PATENTADA

CONVERSION OFF ANTENNA 1 Función de canal duplicado OFF Smart Amp DC ANTENNA 2 ANTENNA 3 TECNOLOGÍA PATENTADA CH 21 -48/60 LTE 2/1

CONVERSION OFF ANTENNA 1 CH 30 CH 40 Smart Amp CH 21 -48/60 DC ANTENNA 2 ANTENNA 3 CH 30 CH 40 Función de canales duplicados OFF: El canal más débil es rechazado; CH 30 > CH 30 es transmitido CH 30 es rechazado CH 40 < CH 40 es rechazado CH 40 es transmitido TECNOLOGÍA PATENTADA LTE 2/1

ESCANEO AUTOMÁTICO FORZAR ESCANEO DE CANALES = RESET = REPROGRAMAR PLUG-AND-PLAY Desconectar Conecta la fuente de alimentación El LED de estado destellará al escanear Conectar en 4 seg El LED de estado quedará fijo cuando el proceso de escaneado haya finalizado Lo que puede llevar unos 20 segundos El LED de estado destellará durante el escaneo Si la desconexión (>4 sec) = no reprogramación = la configuración se mantiene TECNOLOGÍA PATENTADA

CONCLUSIONES

TECNOLOGÍA PATENTADA

COMPRA TU SMART AMP DE JOHANSSON AHORA! sales@unitrongroup. com TECNOLOGÍA PATENTADA
