INTRODUCCIÓN: Elementos básicos de arquitectura Tomado de: www. educa. madrid. org TEMA 201. %20 INTRODUCCIo. N%20 A%20 LA%20 HISTORIA%20 DEL%20 ARTE. pp (ver original) y de El lenguaje artístico: la arquitectura. Publicado por tomperez en www. slideshare. net/search/slideshow? searchfrom=header&q=el++lenguaje+art%C 3%ADstico Modificaciones para su uso en Arte en la Cultura realizadas por la Profesora Amelia Ambrós

PERSONALIDAD DEL ARTISTA IDEAS INTELECTUALES DE LA ÉPOCA OBRA DE ARTE CIRCUNSTANCIAS SOCIALES CONOCIMIENTOS TÉCNICOS

Algunos términos técnicos que se usan en arquitectura

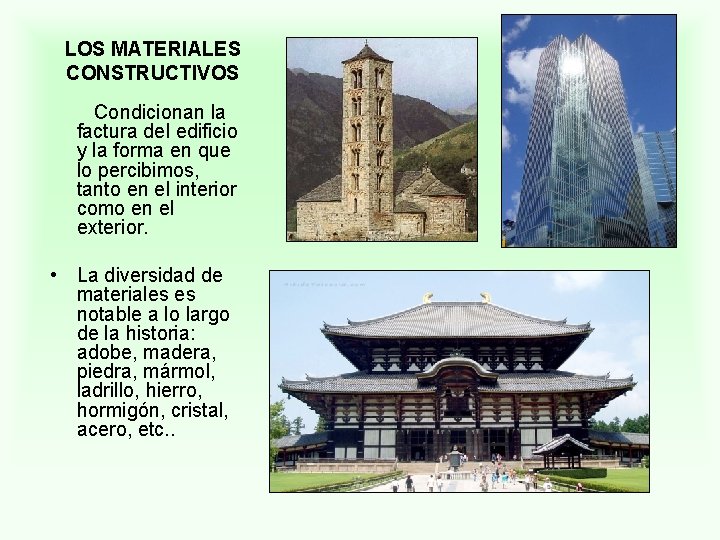

LOS MATERIALES CONSTRUCTIVOS Condicionan la factura del edificio y la forma en que lo percibimos, tanto en el interior como en el exterior. • La diversidad de materiales es notable a lo largo de la historia: adobe, madera, piedra, mármol, ladrillo, hierro, hormigón, cristal, acero, etc. .

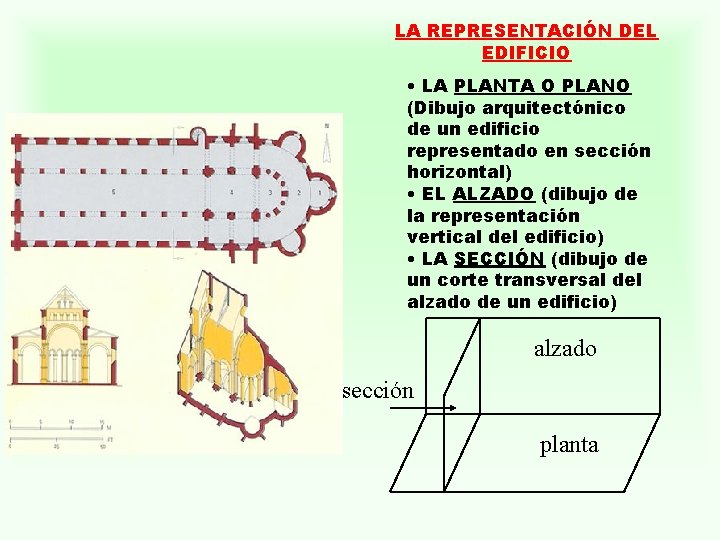

LA REPRESENTACIÓN DEL EDIFICIO • LA PLANTA O PLANO (Dibujo arquitectónico de un edificio representado en sección horizontal) • EL ALZADO (dibujo de la representación vertical del edificio) • LA SECCIÓN (dibujo de un corte transversal del alzado de un edificio) alzado sección planta

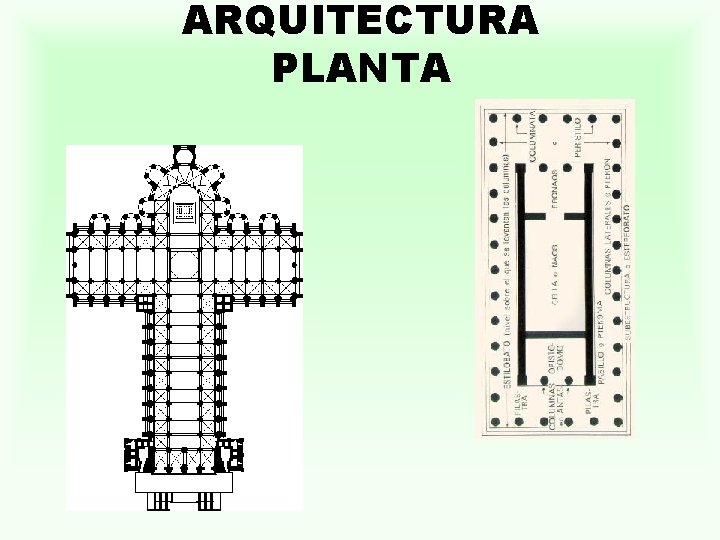

ARQUITECTURA PLANTA

ALZADO

SECCIÓN TRANSVERSAL

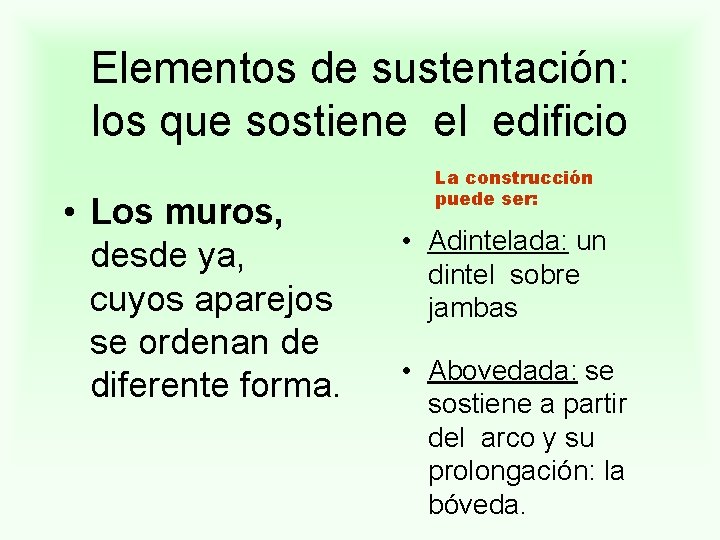

Elementos de sustentación: los que sostiene el edificio • Los muros, desde ya, cuyos aparejos se ordenan de diferente forma. La construcción puede ser: • Adintelada: un dintel sobre jambas • Abovedada: se sostiene a partir del arco y su prolongación: la bóveda.

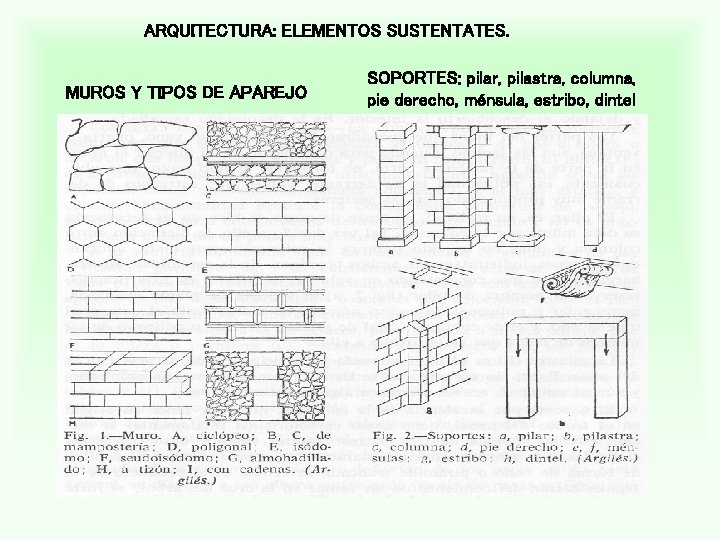

ARQUITECTURA: ELEMENTOS SUSTENTATES. MUROS Y TIPOS DE APAREJO SOPORTES: pilar, pilastra, columna, pie derecho, ménsula, estribo, dintel

DINTEL

Construcciones adilentadas El dintel es el elemento de madera, piedra u otro material que apoyado sobre soportes cubre un vano.

COLUMNA ELEMENTOS 3 2 1 1. Basa 2. Fuste 3. Capitel

Basa Capitel

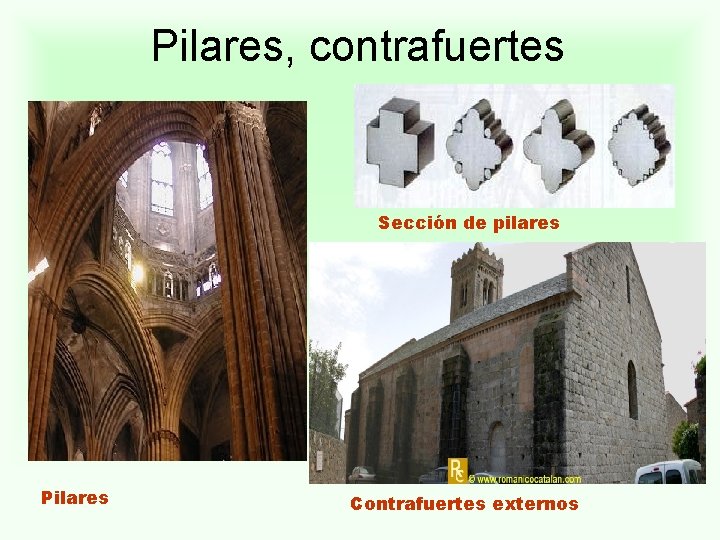

Pilares, contrafuertes Sección de pilares Pilares Contrafuertes externos

Ejemplos de construcción adintelada Templo de Hera en Phaestum Maison Carrée en Nimes

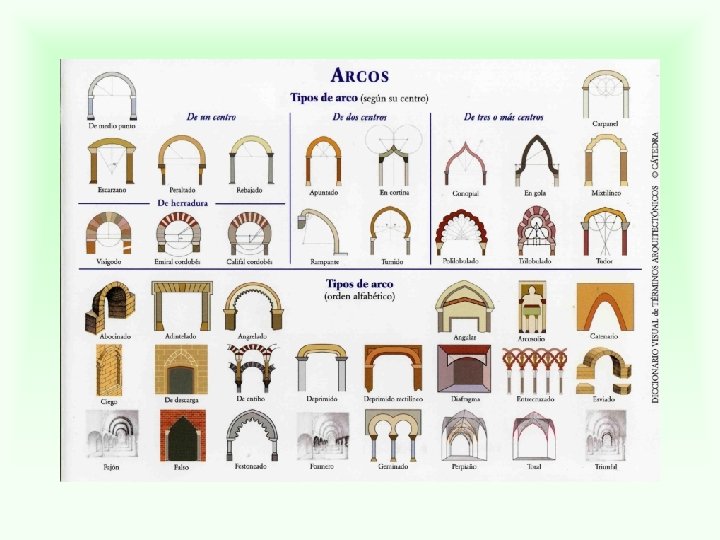

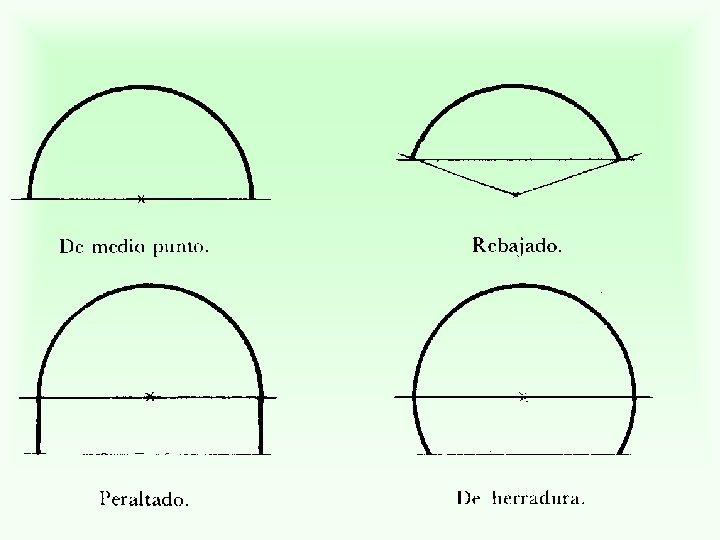

Arcos - bóvedas - cúpulas

EL ARCOPartes del arco 1. - Imposta 2. - Salmer 3. - Dovela 4. - Contra clave 5. - Clave 6. - Intradós 7. - Extradós o trasdós 8. - Rosca 9. - Luz 10. - Flecha 11. - Riñón 12. - Jambas

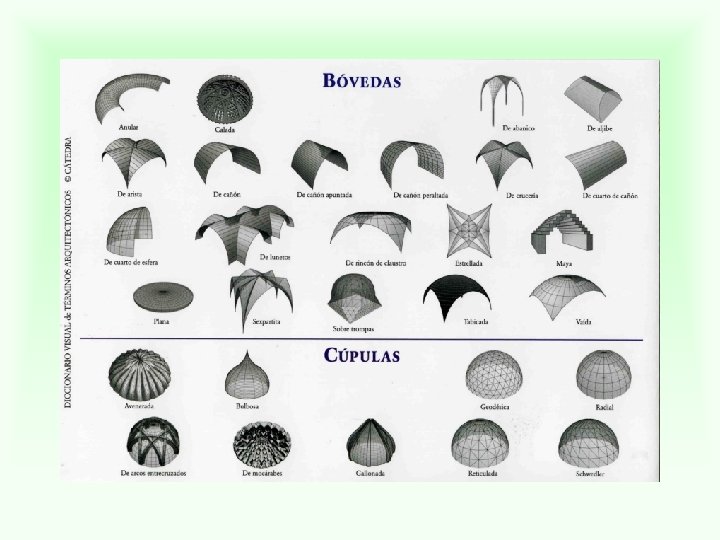

Bóvedas Medio cañón Crucería u ojiva Arista

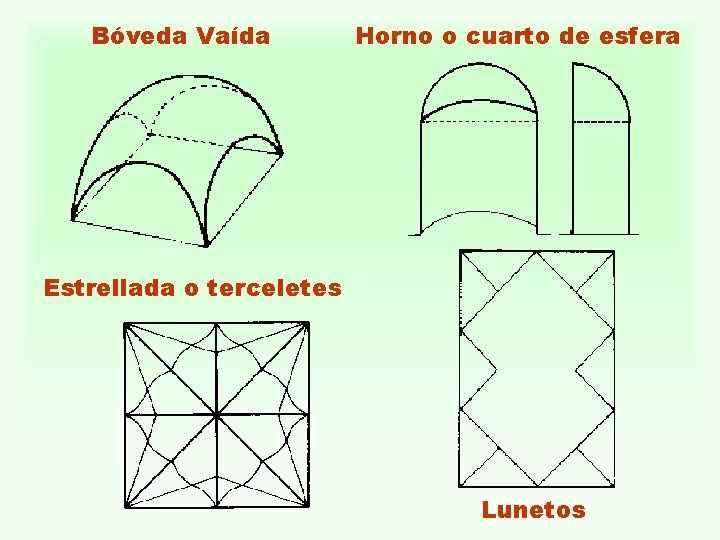

Bóveda Vaída Horno o cuarto de esfera Estrellada o terceletes Lunetos

Elementos de la cúpula Cúpula apoyada sobre pechinas Cúpula con tambor sobre pechinas

CÚPULA SOBRE PECHINAS Pechina

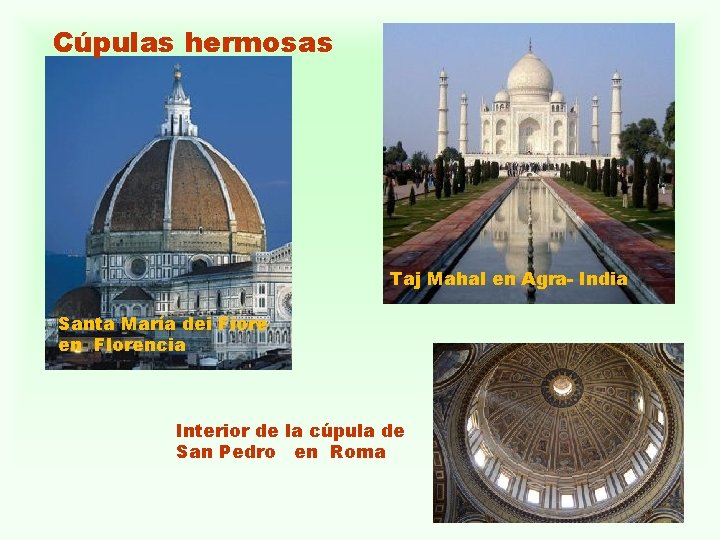

Cúpulas hermosas Taj Mahal en Agra- India Santa María dei Fiore en Florencia Interior de la cúpula de San Pedro en Roma

EL VOLUMEN EN LA OBRA ARQUITECTÓNICA El juego de masas y volúmenes es un elemento poderoso en arquitectura pues contribuye a subrayar aspectos como la grandiosidad del edificio o su carácter simbólico. Desde siempre la monumentalidad arquitectónica ha sido un valor muy estimado por todos los poderes de la tierra. Templo del Loto en Delhi

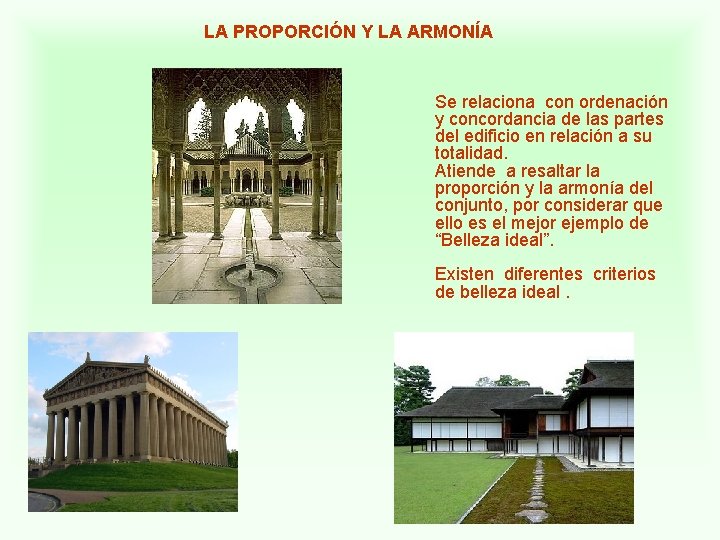

LA PROPORCIÓN Y LA ARMONÍA Se relaciona con ordenación y concordancia de las partes del edificio en relación a su totalidad. Atiende a resaltar la proporción y la armonía del conjunto, por considerar que ello es el mejor ejemplo de “Belleza ideal”. Existen diferentes criterios de belleza ideal.

Algunas cuestiones mínimas para tener en cuenta al analizar una obra de arquitectura ARQUITECTO LUGAR CRONOLOGÍA Ubicación de la obra en tiempo y espacio MATERIALES SISTEMA CONSTRUCTIVO Aspectos técnicos Interpretación ELEMENTOS DE SOPORTE ELEMENTOS SOPORTADOS ESPACIO EXTERIOR ESPACIO INTERIOR ESTILO CARÁCTER DEL EDIFICIO SIMBOLISMO ENCARGO Y RECEPCIÓN
