Introduccin del MUR Arturo Coria CSE LATAM TAC

Introducción del MUR Arturo Coria CSE LATAM TAC

Notas: • El Servidor de Reportes Unificados de Movilidad por sus siglas en ingles (Mobility Unified Reporting- MUR) es un sistema basado en una aplicación Web el cual provee una interfaz en la cual se puede unificar diferentes reportes de diversas informaciones del equipo ASR 5000 en línea. La aplicación del MUR tiene como fin: • La generación de reportes customizados y la comparación de diferentes gráficos. • Análisis de reporte de datos y de obtener la correcta comprensión del desempeño de nuestro equipo ASR 5000 • Soporta una instalación distribuido lo cual permite el poder recolectar información de diferentes nodos de forma simultanea. • Se tiene una visualización Grafica/Tabular lo cual permite el análisis de los datos. • Se puede realizar la exportación de la información del los reportes en Microsoft Excel, Adobe PDF y CSV.

Arquitectura del MUR

Notas: El MUR consiste de 2 componentes Generales; de un Servidor y de un Cliente GUI. En la Figura se puede observar la organización de los diferentes módulos de la aplicación MUR. Los componentes del servidor incluyen: 1. DB Server (Servidor de Base de Datos): Una base de datos Pos. Gre. SQL 8. 3 del servidor. Esta se inicia al momento que la aplicación arranca. 2. Quartz Scheduling Engine (Calendario): Este es el punto central del MUR Este se utiliza para programar las diferentes tareas como análisis de los archivos de información que entran al servidor (Bulkstat, EDR, etc). Se encarga de desencadenar diversos reportes de forma periódica, además de la depuración de los datos almacenados y archivos obsoletos. 3. Generators (Generadores): Son el conjunto de scripts que se utilizan para el análisis y generación de los archivos CVS. Estos archivos son analizados por medio de una extensión donde se generan estos archivos(información en la Base de Datos SQL), lo cual representa una gran cantidad de información. Este es un gran concepto introducido en este modulo lo cual permite el manejo de la información de una forma mas rápida y efectiva. Los generadores almacenan los datos una vez que estos fueron analizados en la base de datos, estos se almacenan de forma comprimida (zipped) para tener una mayor capacidad. 4. KPI parser(Analizador de KPIs): El generador de alarma de KPI utiliza la información almacenada por el analizador de Bulkstat en la base de datos, por los cálculos de KPI y después basados en esos calculo son generados las alarmas que son a su vez enviadas al Administrador de los nodos de la Red (NNM-Network Node Manager). 5. Notif Server: Este es una entidad separada la cual se encarga de colectar información del MUR y genera alarmas las cuales son enviadas al NNM para su apropiado análisis. 6. Logger(Archivos de Información del Sistema): La aplicación del MUR utiliza diversos loggers, los cuales contienen diferentes niveles de información y están disponibles para su correspondiente análisis.

Datos recibidos por el MUR El sistema del MUR recibe diferentes tipos de datos de información provenientes del chasis del ASR 5000 por medio del modulo ECS(Enhanced Charging Service) el cual debe estar configurado para la generación de los EDRs. Para esto se tiene que configurar el ECSv 2 con sus correspondientes licencias en el chasis. El MUR recibe los siguientes tipos de EDRs: CF-EDRs Flow EDRs HTTP-EDRs Debido al limitado espacio de disco que tiene el servidor del MUR la información solamente es almacenada por un periodo aproximado de 2 días

Tipos de Reportes del MUR La aplicación del MUR tiene la función de poder conservar reportes estadísticos los cuales pueden ser utilizados para el análisis del desempeño e la red. En esta se pueden decidir las políticas de los usuarios, así como identificar las tendencias del cliente, patrones de uso de la red, categorización de la red, etc. Los reportes se pueden realizar por una, un grupo o todas las regiones de la red (Nodos). Los reportes se pueden generar por la utilización de diferentes entidades tales como; Puertas de Salida, tipo de contenido, etc esto en un periodo de tiempo de una horas, días, semanas o meses. Las características de los tipos de reportes conservados son los siguientes: • Reportes de horas: Reportes de utilización para un periodo de tiempo especifico. • Reportes diarios: Reportes de utilización de las pasadas 24 horas de (00: 00 hrs a las 23: 59) • Reportes semanales: Reportes de utilización de los últimos 7 días indicando el periodo de tiempo. • Reportes Mensuales: Reportes de utilización de los últimos 30 días indicando el periodo de tiempo. • Reportes de inicio • Reportes de Análisis y estadísticos. • Reportes de KPI y Bulkstat.

Flujo de Informacion del MUR

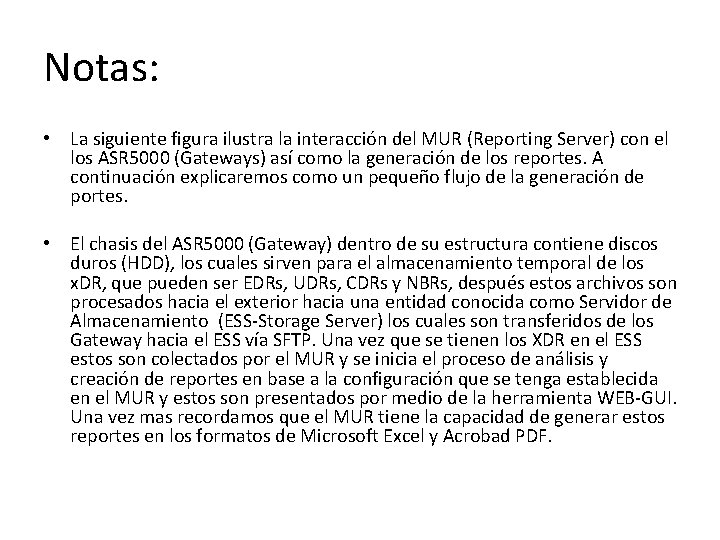

Notas: • La siguiente figura ilustra la interacción del MUR (Reporting Server) con el los ASR 5000 (Gateways) así como la generación de los reportes. A continuación explicaremos como un pequeño flujo de la generación de portes. • El chasis del ASR 5000 (Gateway) dentro de su estructura contiene discos duros (HDD), los cuales sirven para el almacenamiento temporal de los x. DR, que pueden ser EDRs, UDRs, CDRs y NBRs, después estos archivos son procesados hacia el exterior hacia una entidad conocida como Servidor de Almacenamiento (ESS-Storage Server) los cuales son transferidos de los Gateway hacia el ESS vía SFTP. Una vez que se tienen los XDR en el ESS estos son colectados por el MUR y se inicia el proceso de análisis y creación de reportes en base a la configuración que se tenga establecida en el MUR y estos son presentados por medio de la herramienta WEB-GUI. Una vez mas recordamos que el MUR tiene la capacidad de generar estos reportes en los formatos de Microsoft Excel y Acrobad PDF.
