INTRODUCCIN AL USO DE LOS LAYOUTS Los layouts

INTRODUCCIÓN AL USO DE LOS LAYOUTS. Los layouts son herramientas útiles para aplicaciones como: §Meter elementos en diferentes escalas dentro de un mismo plano §Meter diferentes vistas (perspectiva, isométrico, planta, alzado) de un objeto en el mismo plano. §Ordenar el plano de tal manera que sea de mas fácil lectura al momento de verlo impreso SIN modificar el modelo original A continuación se da una breve reseña para comenzar el uso de éstos elementos.

0. - Abre Autocad

1. - Pásate al Layout

2. - Dibuja un rectángulo de 60 x 90 (lo puedes hacer de 900 x 600 y la escala de impresion seria 1: 1 es al gusto). No te metas en problemas de configurar la página; cuando lo llevas a otro lado donde no esta configurada tu impresora te empieza a decir de que no la encuentra, no reconoce el tamaño de papel y cosas de estilo 3. - Mete tu solapa o pie de plano en el layout.

4. - Pásalo a la escala deseada; en este caso para fines de comodidad (mi comodidad) lo dejaremos 1: 100 5. -Te vas a "Viewports-3 Viewports" o el número de Viewports que necesites. .

6. - Haces un rectángulo del tamaño de tu área de impresion; ahi te va a colocar la cantidad de viewports que le pediste en la posición que los pediste. Te los va a poner todos exactamente como los ves en el Model. (zoom, vista, etc. ; en este caso me los pone todos en planta)

7. -Seleccionas un Viewport dandole doble click. te vas a VIEW 3 DVIEWS - y seleccionas la vista que necesitas (en caso de que no sea la planta. ). OJO: Si le das zoom aqui te va a acercar o alejar dentro del viewport. para regresar al layout y que te puedas mover en tu papel; dale doble click afuera de tu viewport o usa el comando "PS". Repite esta operación hasta que todos en tus viewports tengas las vistas deseadas.

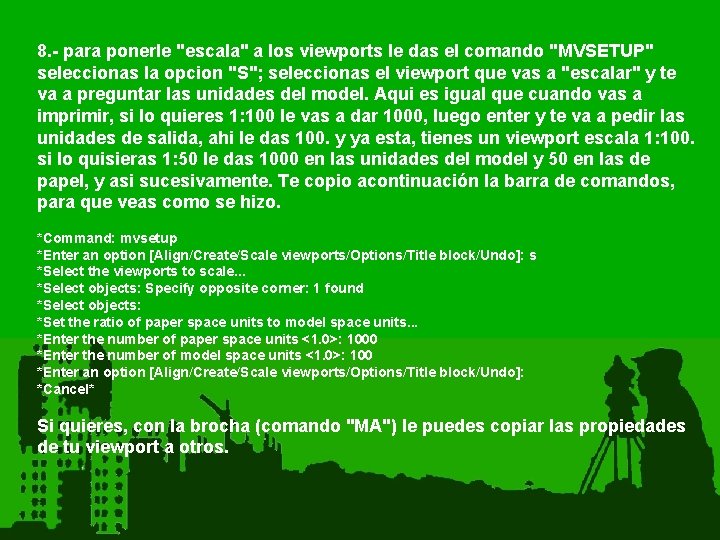

8. - para ponerle "escala" a los viewports le das el comando "MVSETUP" seleccionas la opcion "S"; seleccionas el viewport que vas a "escalar" y te va a preguntar las unidades del model. Aqui es igual que cuando vas a imprimir, si lo quieres 1: 100 le vas a dar 1000, luego enter y te va a pedir las unidades de salida, ahi le das 100. y ya esta, tienes un viewport escala 1: 100. si lo quisieras 1: 50 le das 1000 en las unidades del model y 50 en las de papel, y asi sucesivamente. Te copio acontinuación la barra de comandos, para que veas como se hizo. *Command: mvsetup *Enter an option [Align/Create/Scale viewports/Options/Title block/Undo]: s *Select the viewports to scale. . . *Select objects: Specify opposite corner: 1 found *Select objects: *Set the ratio of paper space units to model space units. . . *Enter the number of paper space units <1. 0>: 1000 *Enter the number of model space units <1. 0>: 100 *Enter an option [Align/Create/Scale viewports/Options/Title block/Undo]: *Cancel* Si quieres, con la brocha (comando "MA") le puedes copiar las propiedades de tu viewport a otros.

OJO: si te metes al model space de tu viewport (le das doble click) y le das un zoom, te va a cambiar su "escala" de impresion, y tendras que repetir la operacion de nuevo. si quieres que se quede asi y ponerle un candado para que no se mueva la escala o el paneo; te vas a las propiedades del viewport (comando "MO") y lo bloqueas (en "display locked" le cambias a "YES".

9. - LISTO; Disfruta tus viewports. !!!! Elaborado por: Loeza Arquitectura y Diseño para fines educativos. Visitanos www. loezarquitectura. com
