Introducción al Manejo de DEMs: Características, fuentes y usos
DEM Modelo Digital de Elevación Digital Elevation Model • Características • Fuentes • Usos
DEM: fuentes y resoluciones • Diferentes versiones de varias fuentes y resoluciones – GTOPO • Global Topographic Data, 30” (~1 km) – SRTM • Shuttle Radar Topography Mission, 90 m – ASTER • DEM derivado por el sensor “Advanced Spaceborne Thermal Emission and Reflection Radiometer, ” 30 m – Li. DAR • Light Detection and Ranging, alta resolución

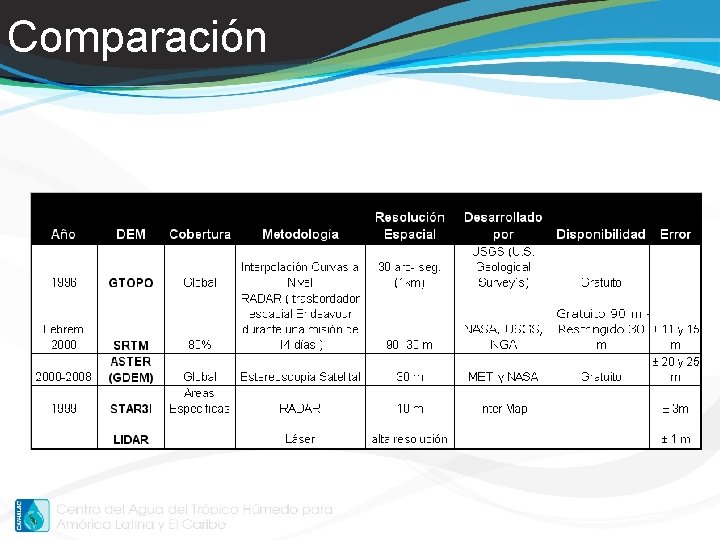

Comparación
STAR 3 I
DEM: características GTOPO DEM SRTM DEM Desde la perspectiva regional, casi no se nota la diferencia en la resolución
DEM: características GTOPO DEM SRTM DEM Para análisis local, es importante
DEM: características SRTM DEM • 90 m resolución • Alcance global • Bajo en error vertical • No afectado por nubes (microondas ven a través del atmósfera) ¡Ac tua (ve Ju lizac i r o lio tra 20 ón! s la 09 mi na s) ASTER DEM • 30 m resolución • Alcance de escena satelital • Alto en error vertical • Afectado por nubes (ondas ópticas reflejan el atmósfera) • Tantas versiones como hay escenas Pero la elevación es un constante sobre tiempo, ¿verdad? Pensar: cuerpos de satelitales agua • 4 versiones, la última siendo la mejor

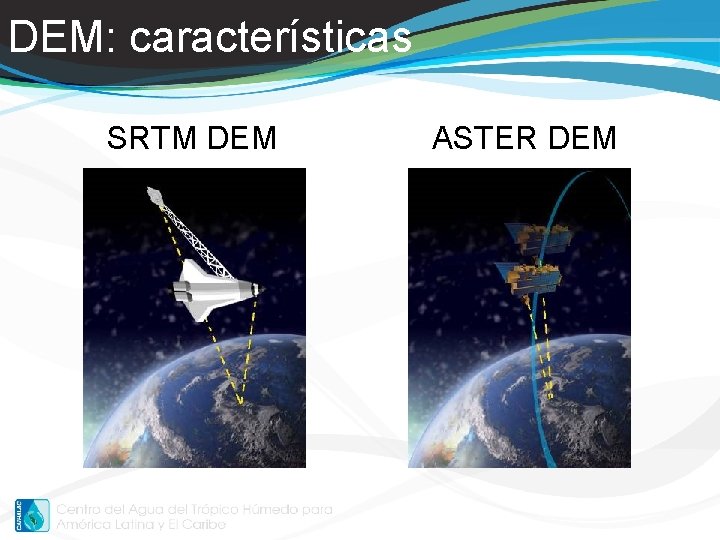

DEM: características SRTM DEM ASTER DEM
Lección rápida en resolución espacial • La diferencia entre una resolución espacial de 100 m y de 10 m no es un factor de 10, pero un factor de 10² = 100 m
SRTM DEM: cómo tener acceso • http: //srtm. csi. cgiar. org • Escoger varios cuadros • Descargar cuadros de interés
ASTER DEM: como tener acceso • Varias maneras, un ejemplo: – Buscar imagen y ID en Glovis – Especificar que desea el DEM cuando pide la imagen
(*) Nuevo ASTER GDEM • ASTER GDEM Readme File – ASTER GDEM Version 1 – El ASTER GDEM (Global Digital Elevation Model) fue desarrollado conjuntamente por METI (Ministerio de Economía, Comercio e Industria de Japón) y NASA – METI y NASA contribuyeron el ASTER GDEM al Sistema de Sistemas de Observaciones Global de la Tierra (GEOSS)
(*) Nuevo ASTER GDEM

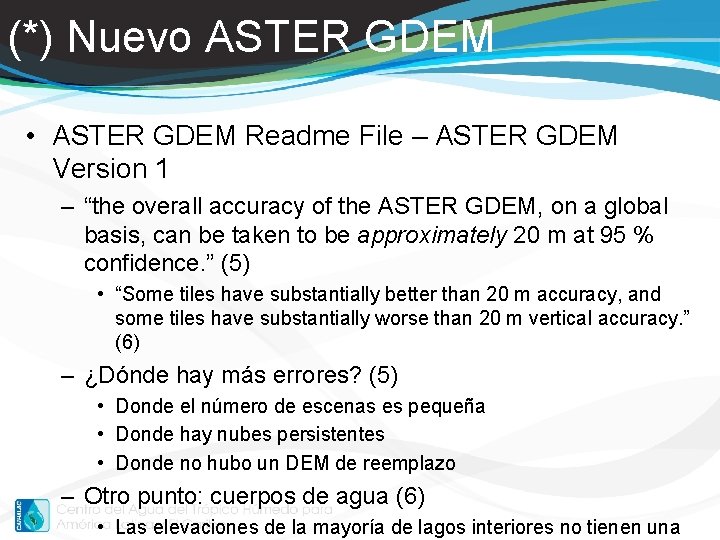

(*) Nuevo ASTER GDEM • ASTER GDEM Readme File – ASTER GDEM Version 1 – “the overall accuracy of the ASTER GDEM, on a global basis, can be taken to be approximately 20 m at 95 % confidence. ” (5) • “Some tiles have substantially better than 20 m accuracy, and some tiles have substantially worse than 20 m vertical accuracy. ” (6) – ¿Dónde hay más errores? (5) • Donde el número de escenas es pequeña • Donde hay nubes persistentes • Donde no hubo un DEM de reemplazo – Otro punto: cuerpos de agua (6) • Las elevaciones de la mayoría de lagos interiores no tienen una
DEM: fuentes in situ • También, es posible generar un DEM de puntos de elevación, sacado por GPS, o mejor aún, curvas de nivel
Usos de DEMs • Lo último en insumos para análisis y modelación – Hidrología – Ciencia del suelo – Ecosistemas – Geología • Base para aplicaciones en
Usos de DEMs: Hidrología • Ríos y cuencas
Usos de DEMs: Ciencia del suelo • Pedología – El terreno y paisaje influyen los orígenes, formaciones, clasificaciones y morfologías de los suelos • Edafología – Agronomía y estudios de aprovechamiento de los suelos Veremos algunos usos y aplicaciones similares con herramientas de hidrología y superficie
Usos de DEMs: Ecosistemas • La elevación es esencial para la identificación de diferentes ecosistemas, ecorregiones, zonas de vida, zonas climáticas, etc.
Usos de DEMs: análisis superficial • • • Pendiente Sombreado Aspecto Cuenca visual (viewshed) Anaglifos
Usos de DEMs: 3 D Imagen 2 D de ASTER SERVIR-Viz, plataforma 3 D Mosaico de imágenes Landsat,
Usos de DEMs: 3 D
