Introducción a Tarifas Eléctricas Boris Manzano C. Ing. C. Eléctrico

• Los consumidores con potencias disponibles en sus empalmes superiores a 2 MW (clientes libres), adoptan algunas de las opciones en Alta Tensión, generalmente la horaria, y negocian libremente con la empresa eléctrica los precios unitarios de la energía (k. Wh) y de la potencia máxima (k. W). Al resto de los consumidores. se les factura sus consumos de acuerdo a los precios que mes a mes se publican en un diario de circulación nacional, denominadas PLIEGO TARIFARIO (clientes regulados). • Para que la opción adoptada por el cliente sea la más favorable, será necesario conocer el horario y el método de trabajo, las diferentes actividades, forma y cantidad del uso de la energía eléctrica y la coincidencia con que éstas se producen. El análisis y registro de los cargos contenidos en la factura deberá hacerse permanentemente para detectar cobros indebidos o cambios bruscos de energía y potencia. Cuidar el uso racional conducirá a obtener economías en la facturación.

• Baja Tensión • Empalme conectado a una red de distribución con tensión inferior a 400 V. • BT-1, BT-2, BT-3, BT-4. 1, BT-4. 2 y BT-4. 3 • Alta tensión • Empalme conectado a una red de distribución con tensión superior a 400 V. • AT-2, AT-3, AT-4. 1, AT-4. 2 y AT-4. 3 Opciones Tarifarias

• Período comprendido entre las 18: 00 y las 23: 00 horas de cada día de los meses de abril, mayo, junio, julio, agosto y septiembre. Definición de horas punta

• Energía : Es la potencia consumida en un tiempo determinado y se expresa en KILOWATHORA. La formula matemática es : E = P · T kwh Demanda Leída : Es el más alto valor de las demandas integradas en periodos sucesivos de 15 minutos. • ANALISIS DEL PLIEGO TARIFARIO El Pliego tarifario es la lista de valores que la Distribuidora Eléctrica debe publicar con los valores de los ítem que componen las Boletas y Facturas que estas Empresas envían a sus Clientes. • Estas Tarifas actualizadas a diario, se pueden obtener a través de INTERNET en el sitio de cada Distribuidora Eléctrica de la zona de Concesión. DEFINICIÓN DE ENERGÍA Y DEMANDA LEÍDA

• Las áreas se refiere a las SUBESTACIONES ELECTRICA y COMUNA a la cual esta conectado el suministro (PCC) y este datos esta definido en la BOLETA o FACTURA. • RECARGO POR MAL FACTOR DE POTENCIA La facturación por consumos efectuados en instalaciones cuyo factor de potencia medio sea inferior a 0, 93 se recargarán en un 1% del valor neto de la factura por cada 0, 01 en que el factor de potencia baje de 0, 93. • Eso significa que sí el factor de potencia de un empalme es de 0, 86, la distribuidora cobrará un recargo de 8% (0, 93 -0, 85=0, 08=8/100). • Con los datos de consumo de energía activa (k. Wh) y consumo de energía reactiva (k. VArh) obtenidos de la factura de electricidad, el factor de potencia mensual se calcula como:

• Por ejemplo, en el recibo de electricidad de un establecimiento escolar, donde se registran las energías activa y reactiva por medio de dos medidores de energía, aparecen los siguientes cargos:

El consumo de energía activa es de 4238 k. Wh y el de energía reactiva es de 3102 k. VArh. Por lo tanto, el factor de potencia mensual es: • Entonces, el recargo por factor de potencia que aparece en el recibo se obtiene de: 0, 93 -0, 8069 = 0, 1231 x 358466 = $44. 127. -

Se entenderá por horas de punta del Sistema Interconectado Central (SIC) a las informadas en los decretos de fijación de precios de nudo aplicables a los suministros de electricidad a precio regulado para clientes, usuarios o consumidores finales, del Ministerio de Economía, Fomento y Reconstrucción, o en aquellos decretos o publicaciones que realice la autoridad para comunicar su modificación. Actualmente el horario de punta definido para el SIC es el comprendido entre las 18: 00 y las 23: 00 horas de cada día de los meses de abril, mayo, junio, julio, agosto y septiembre. Horas de punta

• CONSUMO ELÉCTRICO PP y PPP

• Solo mide energía activa • Hasta 10 k. W máximo • Cargos: • Cargo Fijo • Cargo por Energía Base • Cargo por Energía Adicional: Abril – Septiembre (Límite de Invierno) • Solo si procede • Límite de invierno: se aplica entre Abril y Septiembre • Es el mayor valor entre 350 k. Wh y el Promedio de Consumo de Verano incrementado en un 20% • Se paga si el límite de invierno es mayor a 430 k. Wh MÉTODO DE COBRO TARIFA BT-1

¿Por qué se tiene que pagar Cargo por Consumo Adicional de Invierno? • El sistema eléctrico del país debe estar dimensionado de tal forma que las centrales generadoras, líneas de transmisión y redes de distribución sean capaces de suministrar en todo momento los altos consumos solicitados por los clientes, aun cuando esto ocurra sólo durante unas pocas horas del día en los meses de invierno. • Así, para satisfacer los consumos de invierno, se debe disponer de una capacidad mayor a la requerida el resto del año, con instalaciones que pueden permanecer inactivas durante el período de menor consumo. Ello representa inevitablemente un mayor costo para la energía consumida en los meses de invierno. • Los clientes que no aumentan fuertemente sus consumos en invierno, en comparación con el promedio del resto del año, sólo pagan el costo de la energía a un precio uniforme durante los doce meses del año. En cambio, aquellos clientes que tienen un aumento significativo del consumo entre abril y septiembre, sobrepasando sus promedios normales, deben pagar el mayor costo de operación y costear proporcionalmente las inversiones que el país requiere para ese efecto. ¿Qué sucedería si no se cobrara en invierno el costo real de los mayores consumos de energía a los clientes que lo originan? • Si durante el período de mayor requerimiento del invierno no se aplicará el cobro correspondiente a la energía eléctrica adicional a quien la consume, sería necesario repartir el mayor costo entre todos los clientes de la empresa, con lo cual la gran mayoría estaría pagando el consumo adicional de una minoría de clientes. Los clientes que se encuentran en esta condición sólo representan el 7% aproximadamente del total de los clientes.

Evaluación de Tarifas Eléctricas BT-AT 2 y 3

CARGOS EN FACTURA CONSUMO ELÉCTRICO BT/AT 2 Precios de AT menores que en BT • • Mide energía activa y reactiva • Contrata potencia • Registra potencia (demanda máxima leída), pero se paga el valor contratado Cargos • Cargo Fijo • Cargo por Energía • Cargo por Potencia Contratada METODO DE COBRO DE LA TARIFA • Nota : No obstante lo anterior, si por lo menos durante 5 días hábiles del mes, en períodos de 60 minutos consecutivos en las horas de punta, el cuociente entre la potencia media utilizada por el cliente y su potencia contratada supera 0, 85, el consumo pasa a calificar como “presente en punta”. Si usted es calificado como “presente en punta” y al final del período de contratación de la tarifa (12 meses) su consumo se ha comportado como “parcialmente presente en punta”, podrá solicitar el cambio de modalidad o cambiarse a otra opción tarifaria. TARIFA BT/AT-2

Evaluación de Costos Tarifa BT/AT-2

CARGOS EN FACTURA CONSUMO ELÉCTRICO BT/AT 3 Precios de AT menores que en BT • Mide energía cativa y reactiva • Registra potencia (demanda máxima leída) • Demanda máxima de facturación no necesariamente igual a la leída • Cargos: Tarifa BT/AT-3 • • • Cargo Fijo Cargo por Energía Cargo por Demanda Máxima (El costo por k. W depende de si el cliente es PP o PPP) MÉTODO DE COBRO DE TARIFA BT/AT 3 ¿Cómo se obtiene la demanda máxima de facturación? Mayor valor entre Demanda Máxima Leída del mes y demanda promedio Demanda máxima promedio: promedio entre las dos mayores demandas máximas leídas de aquellos meses que contengan horas de punta dentro de los últimos 12 meses, incluido el mes de facturación. Nota: Es importante destacar que la facturación mínima por concepto de demanda máxima no debe ser inferior al 40% del mayor valor registrado en los últimos 12 meses.

Evaluación de Costos Tarifa BT/AT-3

Evaluación de Tarifas Eléctricas BT-AT HORARIAS

CARGOS EN FACTURA CONSUMO ELÉCTRICO BT/AT-4. 1 Precios de AT menores que en BT • Mide energía activa y reactiva • Contrata potencia en horas punta y fuera de punta • Registra potencia (demanda máxima leída), pero se paga el valor contratado TARIFA BT/AT-4. 1 • Cargos • Cargo Fijo • Cargo por Energía • Cargo por Potencia Contratada en Punta • Cargo por Potencia Contratada en Fuera de Punta

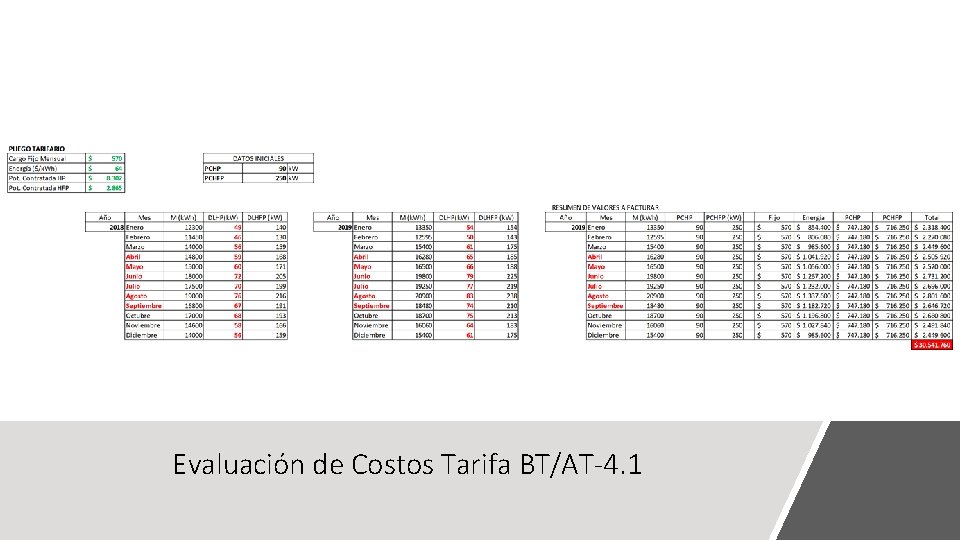

Evaluación de Costos Tarifa BT/AT-4. 1

TARIFA BT/AT-4. 2 CARGOS EN FACTURA CONSUMO ELÉCTRICO BT/AT-4. 2 Precios de AT menores que en BT • Mide energía activa y reactiva • Registra potencia en horas punta y contrata potencia fuera de punta • Demanda máxima de facturación no necesariamente igual a la leída en horas de punta • Registra potencia (demanda máxima leída), pero se paga el valor contratado fuera de punta • Cargos • Cargo Fijo • Cargo por Energía • Cargo por Demanda Máxima en Punta • Cargo por Potencia Contratada en Fuera de Punta

¿Cómo se obtiene la demanda máxima de facturación en horas de punta? • Durante los meses de punta Demanda Máxima de facturación = demanda máxima leída del mes • Durante los meses fuera de punta Demanda Máxima promedio = promedio entre las dos mayores demandas máximas leídas del período de punta inmediatamente anterior

Evaluación de Costos Tarifa BT/AT-4. 2

CARGOS EN FACTURA CONSUMO ELÉCTRICO BT/AT-4. 3 Precios de AT menores que en BT • Mide energía activa y reactiva • Registra potencia en horas punta y fuera de punta • Demanda máxima de facturación no necesariamente igual a la leída en horas de punta Cargos • • Cargo Fijo Cargo por Energía Cargo por Demanda Máxima en Punta Cargo por Demanda Máxima en Fuera de Punta TARIFA BT/AT-4. 3

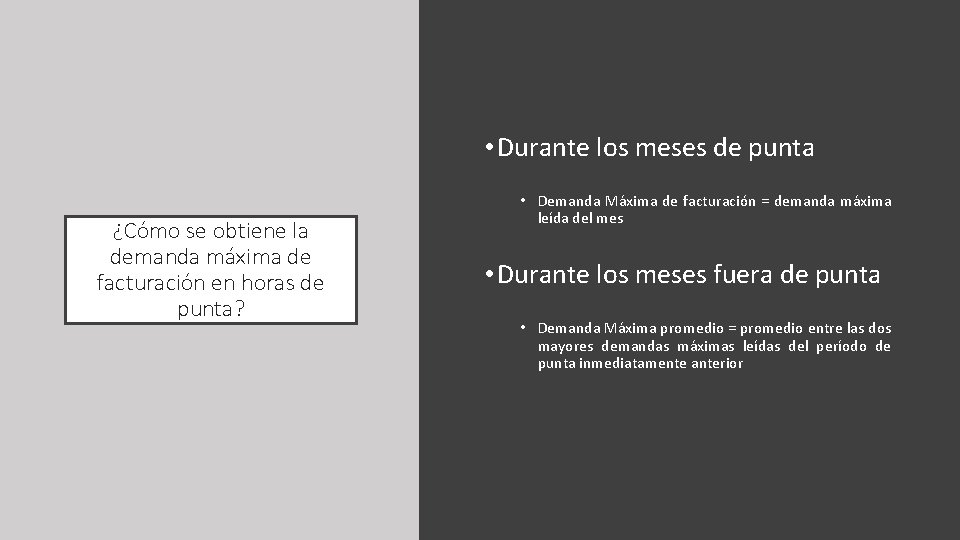

• Durante los meses de punta ¿Cómo se obtiene la demanda máxima de facturación en horas de punta? • Demanda Máxima de facturación = demanda máxima leída del mes • Durante los meses fuera de punta • Demanda Máxima promedio = promedio entre las dos mayores demandas máximas leídas del período de punta inmediatamente anterior

¿Cómo se obtiene la demanda máxima de facturación fuera de horas de punta? Durante todo el año, mes a mes Demanda Máxima promedio = promedio entre las dos mayores demandas máximas leídas en los últimos 12 meses inmediatamente anteriores, incluido el propio mes que se factura Esta opción tarifaria permite registrar en forma diferenciada la demanda en horas de punta y la demanda suministrada. Requiere de un medidor simple de energía con doble indicador de demanda máxima. Uno de los indicadores registra la más alta demanda suministrada durante las 24 horas, mientras que el segundo indicador registra la más alta demanda durante las horas de punta.

Evaluación de Costos Tarifa BT/AT-4. 3
