Introducción a la robótica educativa con Arduino CLUB DE ROBÓTICA

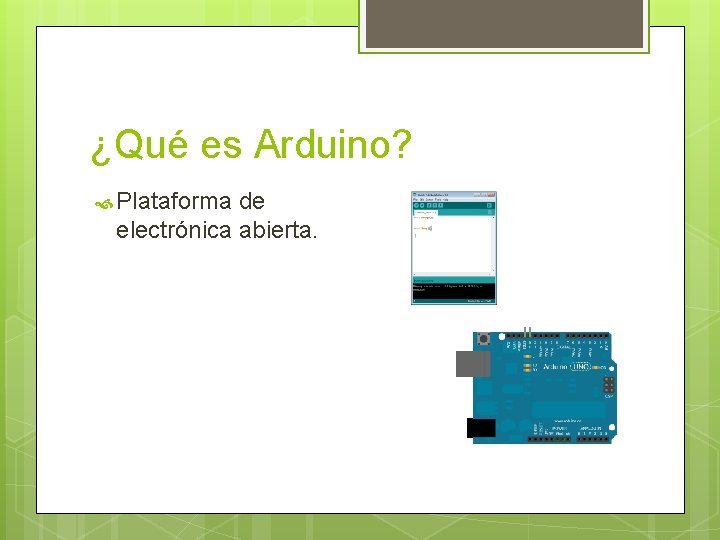

¿Qué es Arduino? Plataforma de electrónica abierta.

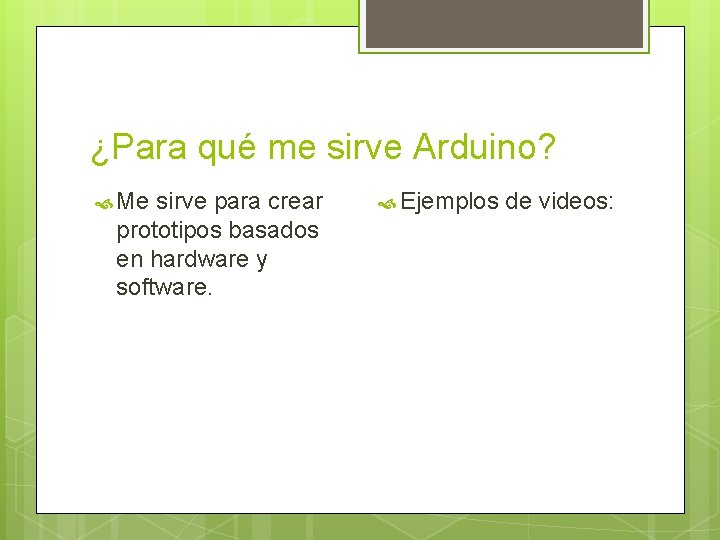

¿Para qué me sirve Arduino? Me sirve para crear prototipos basados en hardware y software. Ejemplos de videos:

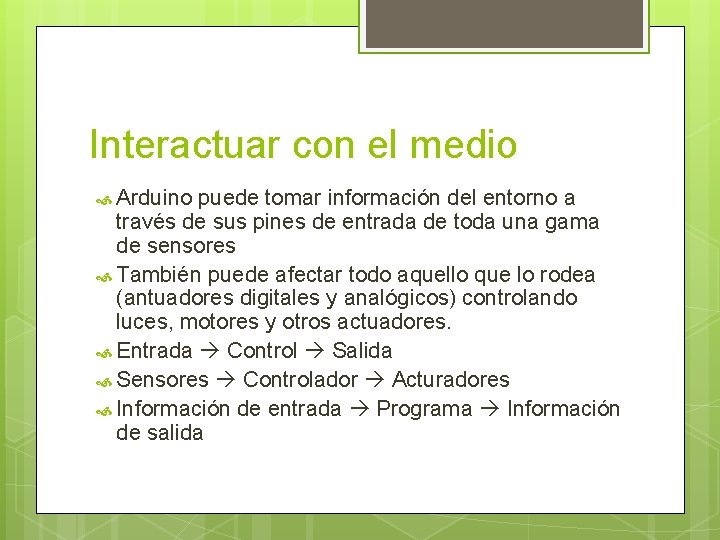

Interactuar con el medio Arduino puede tomar información del entorno a través de sus pines de entrada de toda una gama de sensores También puede afectar todo aquello que lo rodea (antuadores digitales y analógicos) controlando luces, motores y otros actuadores. Entrada Control Salida Sensores Controlador Acturadores Información de entrada Programa Información de salida

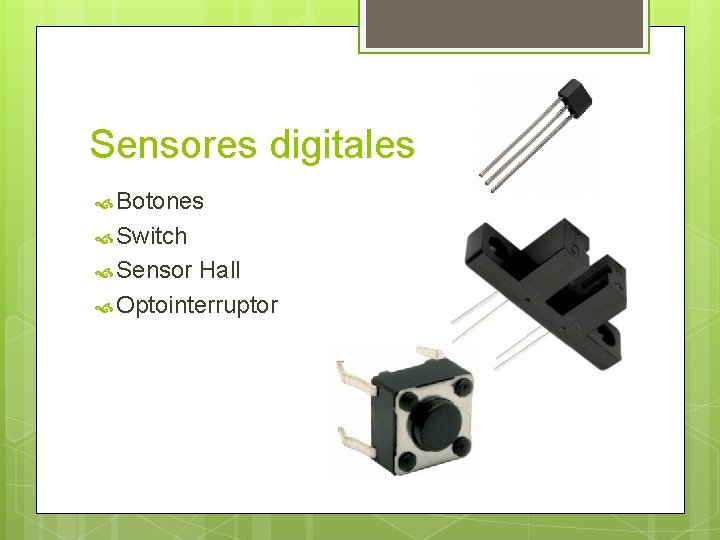

Sensores digitales Botones Switch Sensor Hall Optointerruptor

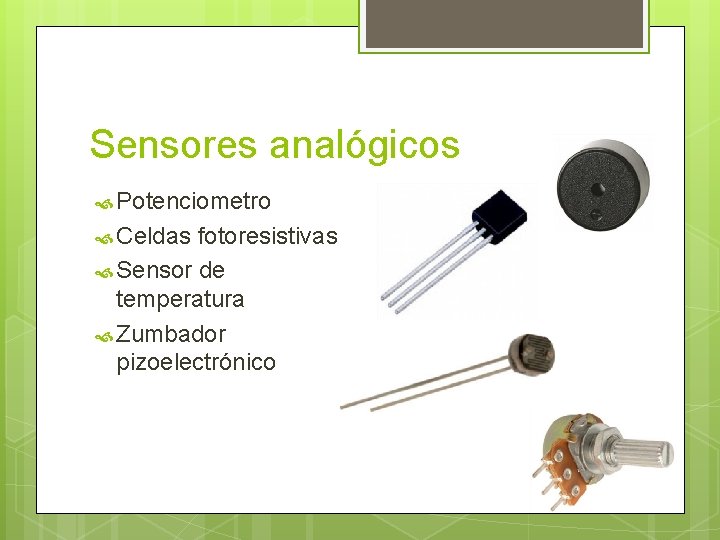

Sensores analógicos Potenciometro Celdas fotoresistivas Sensor de temperatura Zumbador pizoelectrónico

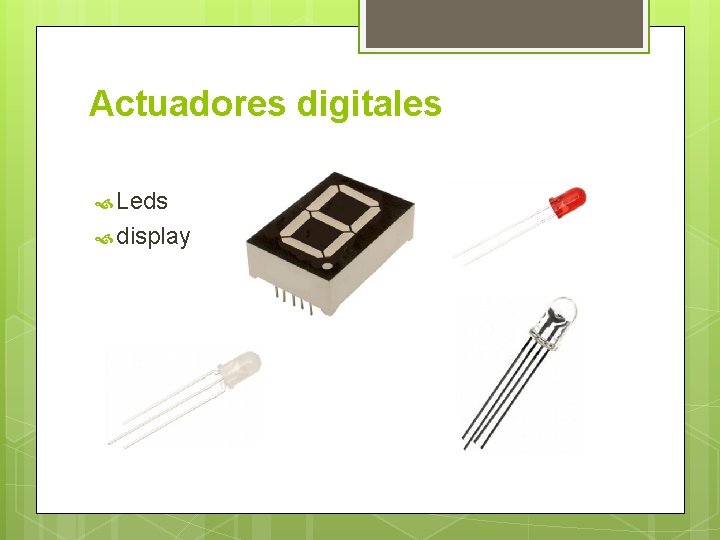

Actuadores digitales Leds display

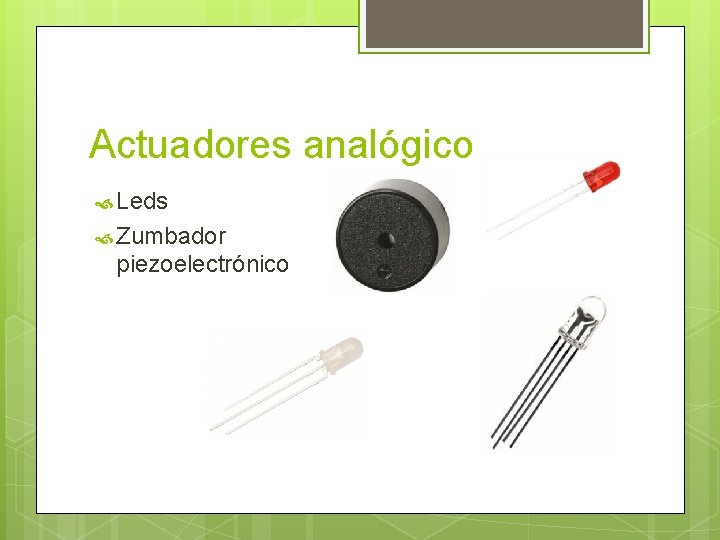

Actuadores analógico Leds Zumbador piezoelectrónico

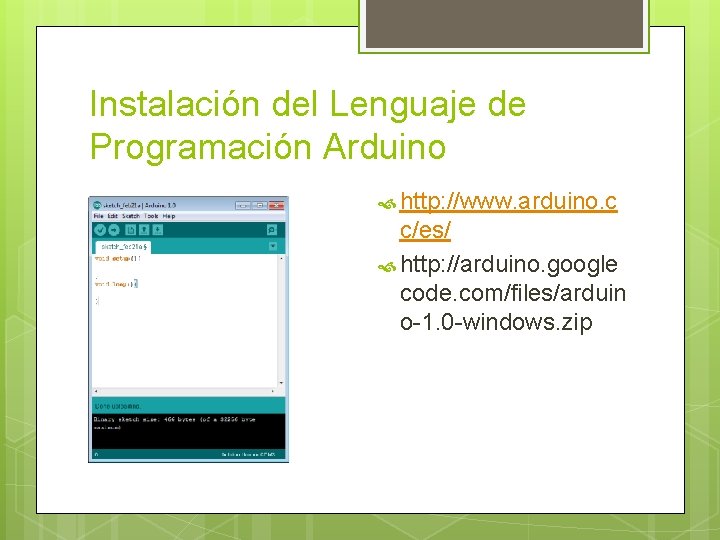

Instalación del Lenguaje de Programación Arduino http: //www. arduino. c c/es/ http: //arduino. google code. com/files/arduin o-1. 0 -windows. zip

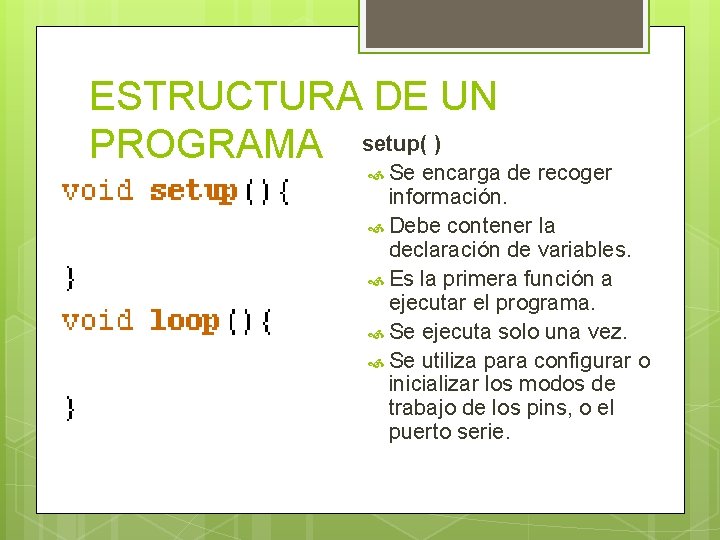

ESTRUCTURA DE UN PROGRAMA setup( ) Se encarga de recoger información. Debe contener la declaración de variables. Es la primera función a ejecutar el programa. Se ejecuta solo una vez. Se utiliza para configurar o inicializar los modos de trabajo de los pins, o el puerto serie.

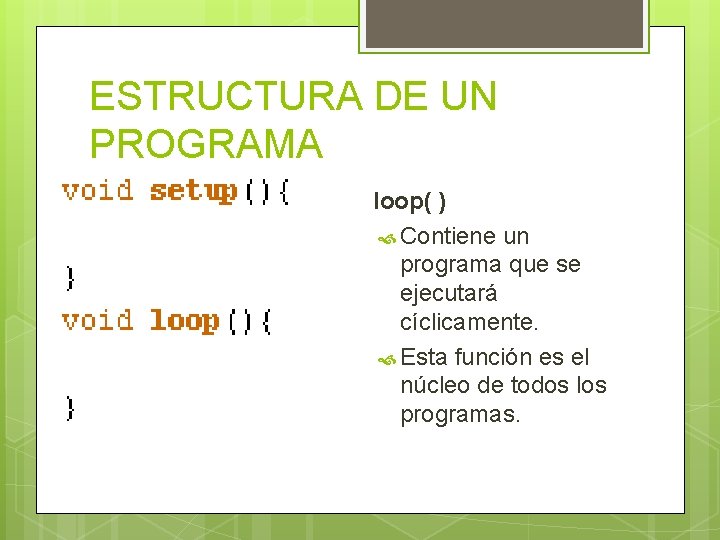

ESTRUCTURA DE UN PROGRAMA loop( ) Contiene un programa que se ejecutará cíclicamente. Esta función es el núcleo de todos los programas.

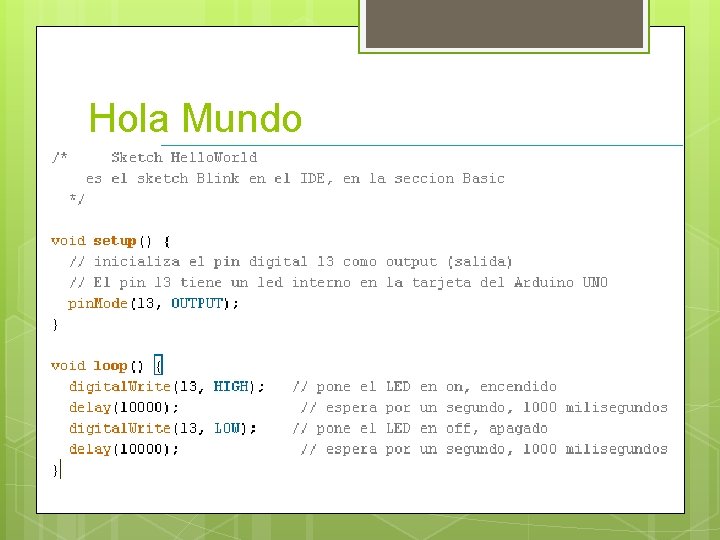

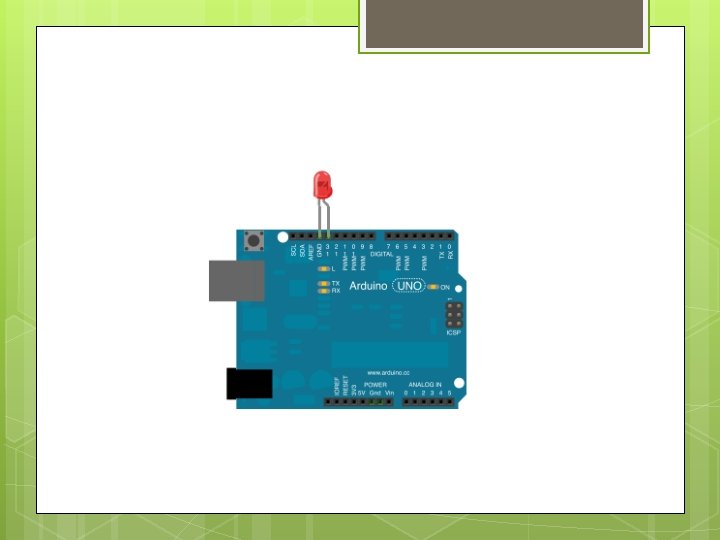

Hola Mundo

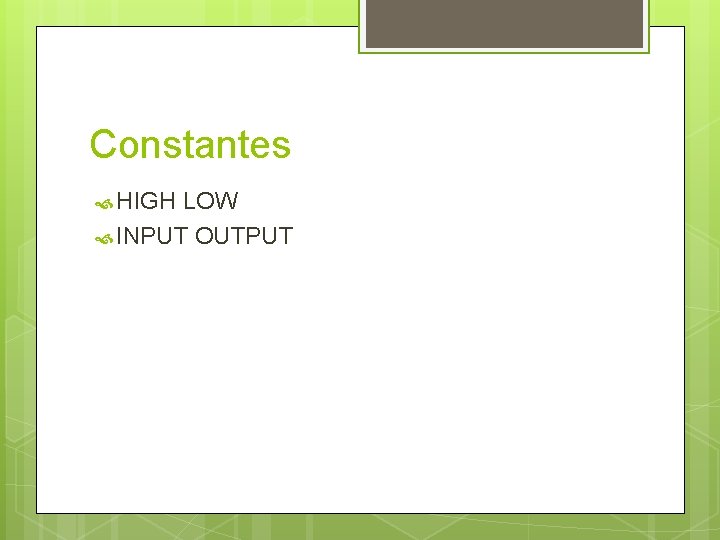

Constantes HIGH LOW INPUT OUTPUT

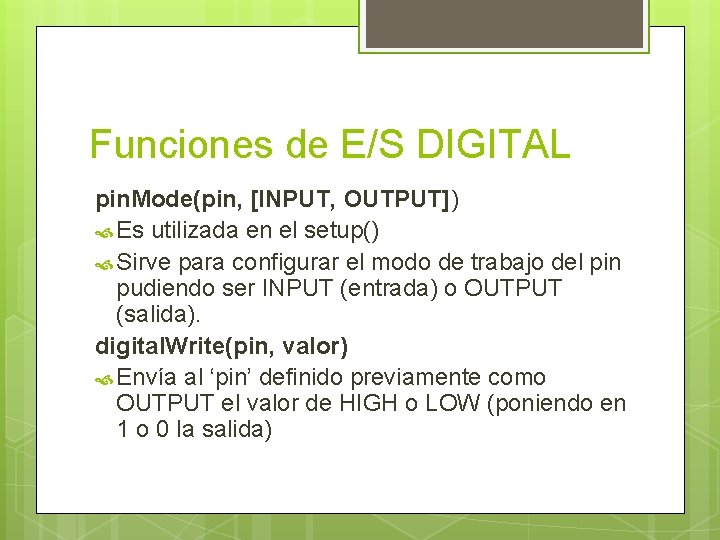

Funciones de E/S DIGITAL pin. Mode(pin, [INPUT, OUTPUT]) Es utilizada en el setup() Sirve para configurar el modo de trabajo del pin pudiendo ser INPUT (entrada) o OUTPUT (salida). digital. Write(pin, valor) Envía al ‘pin’ definido previamente como OUTPUT el valor de HIGH o LOW (poniendo en 1 o 0 la salida)

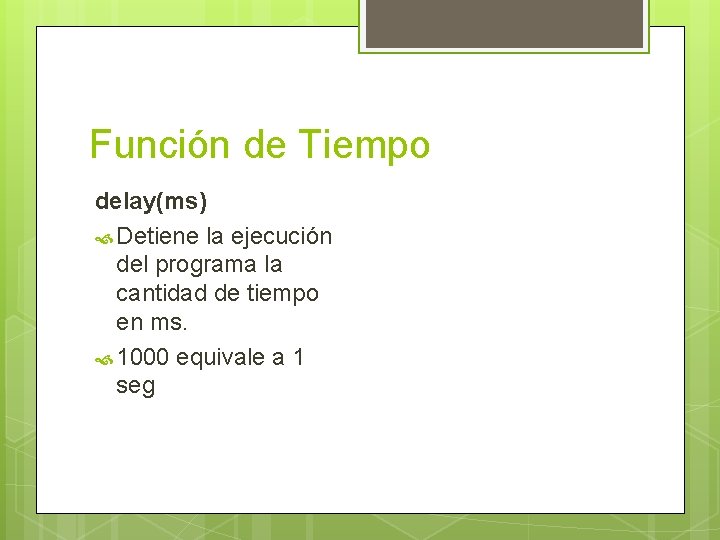

Función de Tiempo delay(ms) Detiene la ejecución del programa la cantidad de tiempo en ms. 1000 equivale a 1 seg

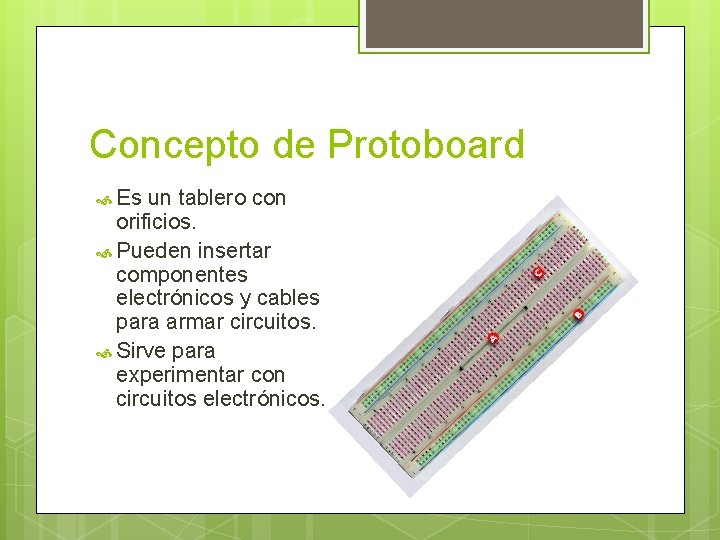

Concepto de Protoboard Es un tablero con orificios. Pueden insertar componentes electrónicos y cables para armar circuitos. Sirve para experimentar con circuitos electrónicos.

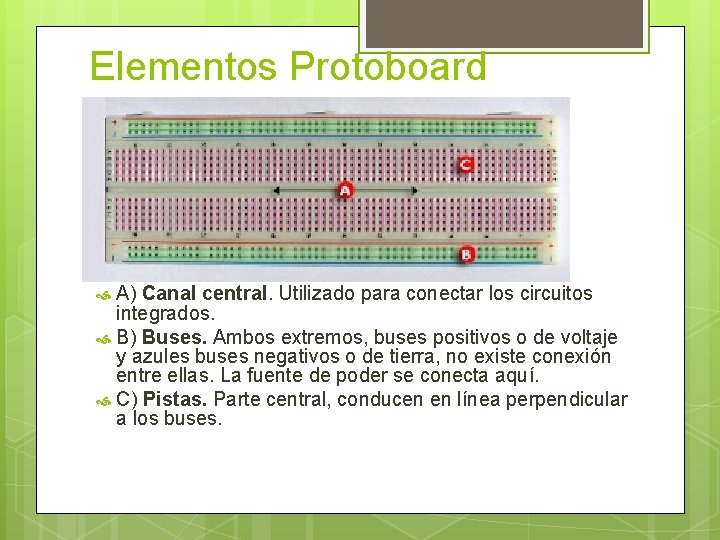

Elementos Protoboard A) Canal central. Utilizado para conectar los circuitos integrados. B) Buses. Ambos extremos, buses positivos o de voltaje y azules buses negativos o de tierra, no existe conexión entre ellas. La fuente de poder se conecta aquí. C) Pistas. Parte central, conducen en línea perpendicular a los buses.

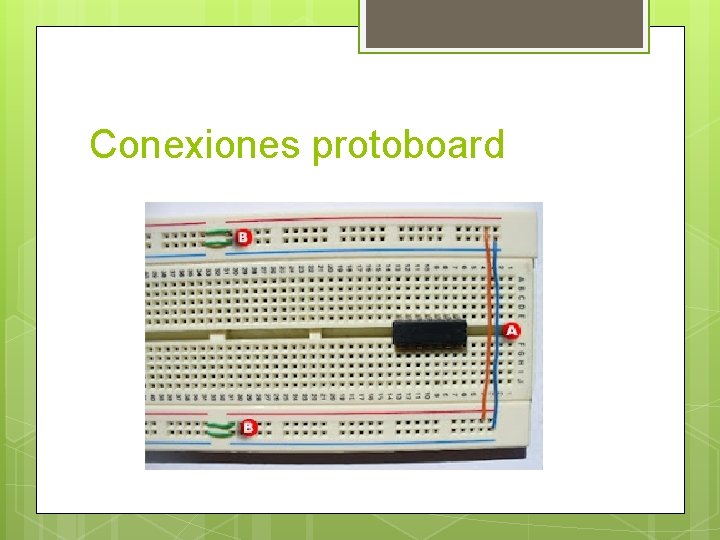

Conexiones protoboard

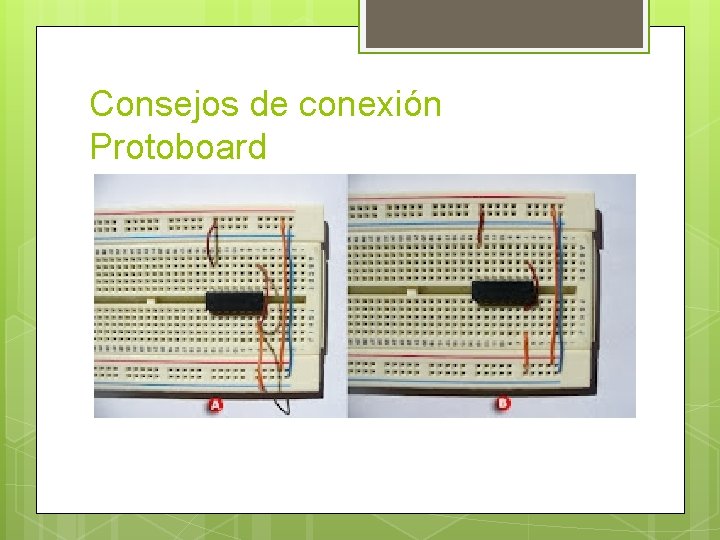

Consejos de conexión Protoboard

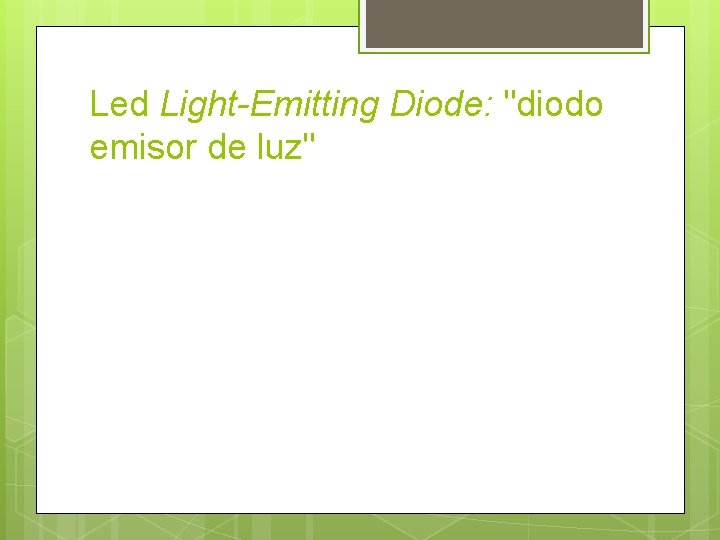

Led Light-Emitting Diode: "diodo emisor de luz"

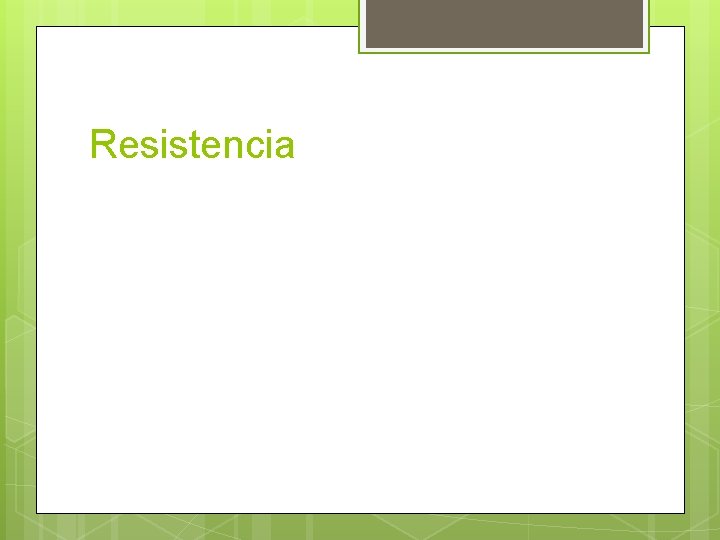

Resistencia

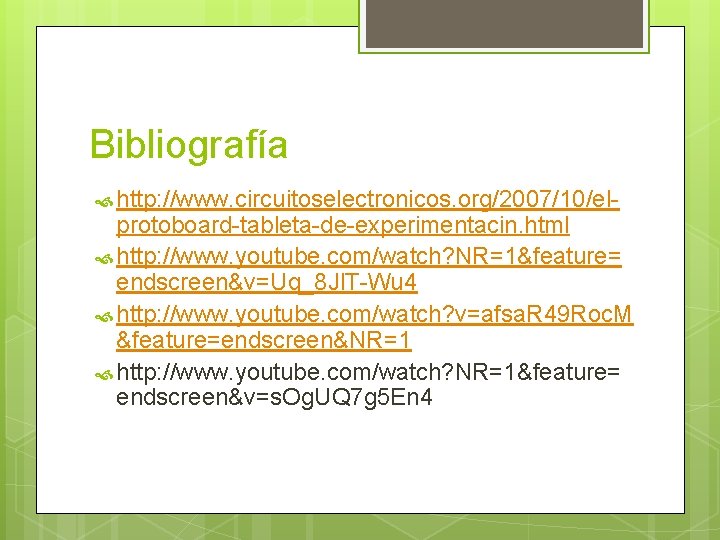

Bibliografía http: //www. circuitoselectronicos. org/2007/10/el- protoboard-tableta-de-experimentacin. html http: //www. youtube. com/watch? NR=1&feature= endscreen&v=Uq_8 Jl. T-Wu 4 http: //www. youtube. com/watch? v=afsa. R 49 Roc. M &feature=endscreen&NR=1 http: //www. youtube. com/watch? NR=1&feature= endscreen&v=s. Og. UQ 7 g 5 En 4
