Introducción a la Fibra Optica Por favor apague su Celular durante la presentación Miguel A. Fernandez mafernandez@mmm. com Cel 15 4069 8495 ™ Volition Network Solutions

¿ Por qué Fibra Optica ? • Conexión de puntos distantes. • Interconexión de centros de cableado. • Interconexión de edificios. • Confidencialidad. • Medio ambiente con perturbaciones electromagnéticas. • Ambientes Industriales. • Puntos con distinta tierra. ™ Volition Network Solutions

Aplicaciones que causan incremento de Ancho de Banda. 4% Telemedicina Distributed processing; Client/Server 5% Internet; Interactive World Wide Web; E-mail 11% File transfer; Uploading; Downloading 15% 17% CAD files; Graphics 25% Imaging 31% Multimedia 50% Videoconferencing; Interactive Video 0% 5% 10% ™ Volition Network Solutions 15% 20% 25% 30% 35% 40% 45% 50%

Beneficios de la FO • • Largas distancias de Transmisión decenas de kilómetros entre amplificacdores Ancho de banda del orden de Terabit/seg Cables Livianos Diametros pequeños Fácil instalación Aislación (dielectrica) Sin Interferencias Sin Perturbaciones Equivalencia con el cobre en la capacidad de transmisión ™ Volition Network Solutions

Ventajas de la Fibra Optica • Totalmente Inmune a las Interferencias Electromagnéticas. • Baja Atenuación. • Gran Ancho de Banda, > 1 Ghz. • Absolutamente Confidencial. • Aislación Dieléctrica entre puntos de conexión. • Interconexión de grandes distancias. ™ Volition Network Solutions

Backbone de Fibra Optica ™ Volition Network Solutions

Edifico 1 Edifico 2 Backbone vertical o de edificio Backbones de Fibra Optica ne bo k c a B ™ Volition Network Solutions po am de C

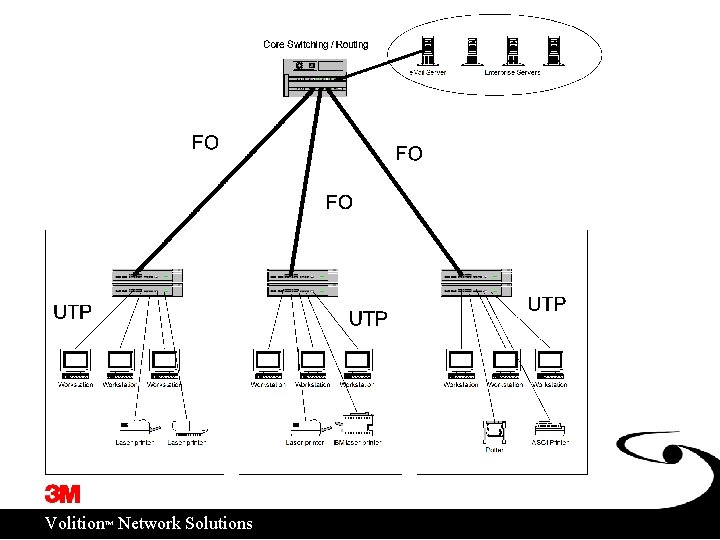

™ Volition Network Solutions

Esquema De Cableado Genérico ISO/IEC 11801 CD BD FD Distribuidor de Campo Distribuidor de Edificio Distribuidor de Piso Subsistema Backbone de Campo Subsistema Backbone de Edificio (opcional ) Toma de Telecom. Subsistema Cableado Horizontal Sistema de Cableado Genérico ™ Volition Network Solutions TP TO Area de Trabajo

Ethernet Multi. Punto Switch 100 BASE-T Fibra Optica Switch 100 ™ Volition Network Solutions

Ethernet Punto a Punto Switch 100 BASE-T Media Converter de FO ™ Volition Network Solutions

Media Converter Convertidor de Medio Gigabit Ethernet SP 362 B / SP 363 B El convertidor de Medio para STP/UTP y fibra óptica y cable para 1000 Mbps ™ Volition Network Solutions PRINCIPALES CARACTERISTICAS Compatible con IEEE 802. 3 ab 1000 BASE-T para conexiones UTP e IEEE 802. 3 z 1000 BASE-SX/LX para conexiones en Fibra Optica. Extienda las distancias de Ethernet convirtiendo UTP a Fibra. Optica Provee 1 puerto 1000 Mbps conector RJ-45 Provee un puerto de Fibra Optica conector SC

Media Converter 12 Convertidores de Medio de 10/100 Mbps SP 385 A / SP 385 B 12 Convertidores de Medio con Fuente de Poder redundante. ™ Volition Network Solutions PRINCIPALES CARACTERISTICAS 12 convertidores de medio 10/100 BASE-TX a 100 BASE-FX Permite fibra multimodo usando conectores ST, SC 19 pulgadas para montaje en Rack, 1 unidad de altura 2 fuentes de poder redundantes

™ Volition Network Solutions

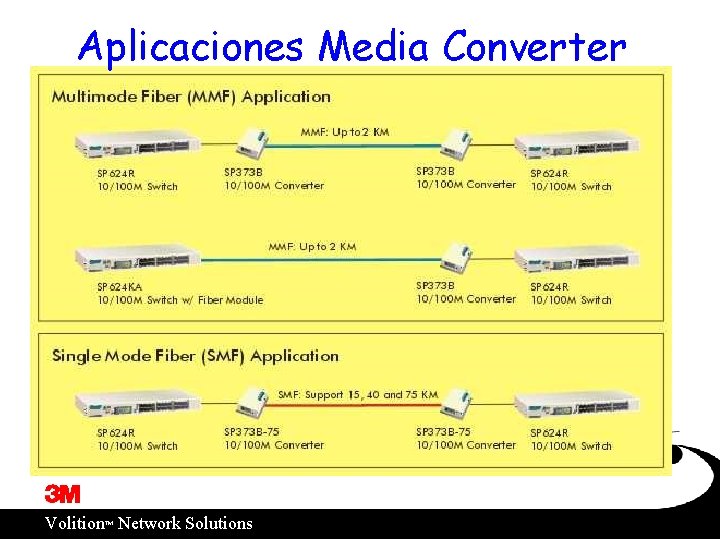

Aplicaciones Media Converter ™ Volition Network Solutions

Esquema de Transmisión 1 La información se codifica en señales eléctricas 2 La señal eléctrica (digital/analógica) es Información de entrada (Voice, Datos or Video) Fibra Pulsos de Luz convertida en señales de luz en la Fuente Luz 3 La señal de luz atraviesa Encoder Detector Información de salida (Voice, Datos or Video) Analogico o Digital Fuente de Luz Analogico o Digital Decoder la fibra y llega al detector donde se reconvierte a señal eléctica 4 La señal eléctrica es decodificada y se recupera la informaxción transmitida ( voz, datos, video ) ™ Volition Network Solutions

La señal de luz n 2 Fuente de LUZ n 1 n 2 • La señal de luz recorre la fibra auna velocidad de 200, 000 Km/s a traves del Núcleo • La señal se refleja en el núcleo caqda vez que impacta contra el cladding ™ Volition Network Solutions

$Reflexión y Refracción Fuente de Luz ™ Volition Network Solutions refracción reflexión CLADDING NUCLEO$

Reflexión y Refracción Fuente de Luz ™ Volition Network Solutions refracción reflexión CLADDING NUCLEO

$Reflexión y Refracción Reflexión, cuando un haz de rayos paralelos incide sobre una superficie$

Reflexión y Refracción Reflexión, cuando un haz de rayos paralelos incide sobre una superficie pulida, los rayos siguen siendo paralelos después del choque con la superficie, se reflejan. Refracción, la luz al atravesar la superficie de separación de dos medios transparentes, se desvía de su dirección primitiva. ™ Volition Network Solutions

Reflexión Interna Total En este principio basa su operación la Fibra Optica • Este fenómeno se produce cuando se ha superado el ángulo límite. • Solo se produce si la luz incide desde el medio más denso ( mayor índice, n, de refracción ). Refractado Angulo Límite Totalmente Reflejado Agua Fuente de luz ™ Volition Network Solutions n agua > n aire

Fibra Optica Multimodo Indice por pasos LED Pulso de entrada ™ Volition Network Solutions Dispersión Modal Pulso de Salida Indice gradual

Fibra Optica Monomodo • Usada en telefonía y videocable • Gran crecimiento en la LAN por la demanda de mayor ancho de banda. Fuente LASER. Pulso de entrada ™ Volition Network Solutions Pulso de Salida

Perfil de la Fibra Optica Cladding: 125 µm Núcleo: de 9 µm a 62. 5 µm Comparación Coating: 250 µm or 900 µm Núcleo: 9 µm Cabello humano: 70 µm Núcleo : Silica or Vidrio Cladding: Silica, Vidrio, Silicona, Polymeros Coating: Nylon, PVC. . . Multi Modo 62. 5 µm ™ Volition Network Solutions Multi Modo 50 µm Mono Modo 9 µm

Fibra Monomodo DIAMETROS nucleo 9 un cladding 125 un coating 250 un ATT 1300 nm < 0. 36 db/Km 1550 nm < 0. 25 db/Km ™ Volition Network Solutions

Fibra Multimodo DIAMETROS nucleo 62. 5 un cladding 125 un coating 250 un ATT 850 nm < 3. 5 db/Km 1300 nm < 1. 5 db/ Km ™ Volition Network Solutions

$Indice de Refracción Vacío Aire Agua Cable de FO (MM) Cable de FO (SM)$

Indice de Refracción Vacío Aire Agua Cable de FO (MM) Cable de FO (SM) Vidrios Diamante ™ Volition Network Solutions 1. 0003 1. 33 1. 457 1. 471 1. 5 -1. 9 2. 42

Parámetros Característicos Parámetros geométricos Parámetros Dinámicos Dispersión en las fibras Límite de ancho de banda Dispersión modal Optimización de las características Ancho de banda ™ Volition Network Solutions

Atenuación de la Fibra Optica ™ Volition Network Solutions

Ventanas 1 nm = 125 GHz ™ Volition Network Solutions

Return Loss ™ Volition Network Solutions

Parámetros Gigabit Ethernet ™ Volition Network Solutions

Espec Media Converter Gigabit ™ Volition Network Solutions

d. B P 1=100 P 0=50 Atenuación ST, SC, FC EC -3 db Return loss PC APC EC ™ Volition Network Solutions

d. Bm Expresión del nivel de potencia disponible, con respecto de un nivel de potencia constante de referencia de 1 m. W ™ Volition Network Solutions

Tipos de Estructuras Cerrada ( Tight Buffer ) Buffer 900 um Fibra 250 um Cubierta Exterior Hilos de Kevlar Libre ( Loose Tube ) Tubo de protección ™ Volition Network Solutions Fibra 250 um ( libre dentro del tubo )

Cables de Fibra Optica FIBRA BUFFER COATING ™ Volition Network Solutions KEVLAR JACKET

Cables de F. O. ™ Volition Network Solutions

Cables de F. O. • Loose Tube Optical fibres – Fácil instalación – Número de herramientas reducido – Protección de Gel Buffer tubes Central Strength Member Ripcords Armour Dry Waterblock or Jelly Filled Jacket • Ribbon Cable Optical Fibres Ribbon Buffer Tubes Central Strength Member Water Blocking Materials Jacket Ripcord ™ Volition Network Solutions – Gran cantidad de fibras en diámetros pequeños – Bajo costo de instalación – Posibilidad de empalmar 12 fibras simultaneamente

Código de Colores 598 -A 1 AZUL 7 ROJO 2 ANARANJADO 8 NEGRO 3 VERDE 9 AMARILLO 4 MARRON 10 VIOLETA 5 GRIS 11 ROSA 6 BLANCO 12 AGUA ™ Volition Network Solutions

Factores de Pérdida en la conexión Polishing • Clean Fiber Core • No Cracks, Scratches, Pits End-Face Quality Good Cleave smooth, mirrored surface ™ Volition Network Solutions Bad Cleave chips and shards Bad Cleave cracks and hackles

Conectores PC y APC Contacto Físico, Pulido Convexo (PC) Fibra Férula Contacto Físico, Pulido Convexo con Angulo (APC) Férula Fibra ™ Volition Network Solutions

Conectores de Fibra Optica ™ Volition Network Solutions

Conector SC • Sistema de alineación mecánico: Sleeve/Ferrule • Sujeción Push-Pull • Simple y Duplex • Uso en multimodo y monomodo • Polishing convexo PC o APC • Insertion Loss: 0. 2 d. B • Return Loss: multimodo - 40 d. B monomodo UPC - 50 d. B monomodo APC - 70 d. B • WAN, MAN, CATV, ATM (Duplex), FDDI ™ Volition Network Solutions

Conector ST • Sistema de alineación mecánico: Sleeve/Ferrule • Sujeción por bayoneta • Usado en MULTIMODO • Pulido convexo PC • Return loss multimodo: • Insertion Loss: 0. 15 d. B • Ethernet, Token ring , FDDI ™ Volition Network Solutions -30 d. B

Soluciones para el armado de Backbones 1. Terminacion con Conectores Epoxi 2. Terminacion con Conectores Crimpiables 3. Empalmes Mecanicos 4. Empalmes de Fusion 5. Sistema VOLITION VF 45 ™ Volition Network Solutions

Terminación Fan Out ™ Volition Network Solutions

Conectores FC (APC) SC (PC) ST SC (APC) FC (PC) ™ Volition Network Solutions

Acopladores de Fibra Optica ™ Volition Network Solutions

Bandeja de Distribución ™ Volition Network Solutions

Conectorizado Directo Capacidad 12 SC Doble puerta con llave. Conectorizado en obra, terminación epoxi, o crimpeable. Incluye elementos de fijación ™ Volition Network Solutions

Conectorización ST capuchón anillo Kevlar conector buffer fibra tapa ™ Volition Network Solutions

Armado del conector ™ Volition Network Solutions

Horno de Curado ™ Volition Network Solutions

Curado del Epoxi ™ Volition Network Solutions

Corte de la fibra ™ Volition Network Solutions

Pulido grueso ™ Volition Network Solutions

Pulido Convexo ™ Volition Network Solutions

Herramientas ™ Volition Network Solutions

Insumos ™ Volition Network Solutions

Terminaciones ™ Volition Network Solutions

Conectores de Fibra Optica SC / PC SC/SPC SC/UPC SC/APC FC/SPC FC/UPC FC/APC ™ Volition Network Solutions

Herramientas de Fibra Optica ™ Volition Network Solutions

Herramientas de Fibra Optica Tijera de kevlar ™ Volition Network Solutions

Herramientas de Fibra Optica Striper ™ Volition Network Solutions

Herramientas de Fibra Optica ™ Volition Network Solutions

Cleaver ™ Volition Network Solutions

Pigtail conector 3. Empalmes Mecanicos Este sistema requiere de dos componentes. Un pigtail conector y un empalme. Esto va a influir en el costo y en los niveles de atenuación Tambien se requiere de un KIT para la realización del empalme. Empalme ™ Volition Network Solutions

Pigtails de Fibra Optica • Longitud 2 metros Carácterísticas Capuchones largos para eliminar tensiones • 12 Colores distintos de fibra. ™ Volition Network Solutions Testeados 100% Pulido UPC

™ Volition Network Solutions

™ Fibrlok II 2529 Empalme de Fibra Optica ™ Volition Network Solutions

Factores de Pérdidas en la conexión Polishing • Limpieza • Sin puntos, Rayas Terminación de las caras Buen Corte Liso sin rayas ™ Volition Network Solutions Mal Corte Rayas y daños Mal corte

Protección de Empalmes ™ Volition Network Solutions

Factores de Pérdida en la conexión Alineación Lateral Alineación Angular Separación ™ Volition Network Solutions

Tolerancias de Pérdida de Luz Ejemplo: Fibra 125 micrones Desplazamiento de 5 micronesmisalignment Multimodo 50 micron Pérdida Aceptable ™ Volition Network Solutions Sin Monomodo 9 micrones Pérdida Inaceptable

$Indice de Refracción Vacío Aire Agua 1. 0003 1. 33 Cable de FO (MM)$

Indice de Refracción Vacío Aire Agua 1. 0003 1. 33 Cable de FO (MM) Cable de FO (SM) 1. 457 1. 471 Vidrios Diamante 1. 5 -1. 9 2. 42 ™ Volition Network Solutions

Empalme 3 M 2529 Alineación ™ Volition Network Solutions

Pigtails de Fibra Optica • Longitud 2 metros • 12 Colores distintos de fibra. ™ Volition Network Solutions Capuchones largos para eliminar tensiones Testeados 100% Pulido UPC

Pigtails de Fibra Optica • Monomodo SC/UPC FC/UPC ST/UPC SC/APC FC/APC Multimodo ST SC FC Se entregan en blister de 12 unidades con fibras de distinto color ™ Volition Network Solutions

Código de Colores 598 -A 1 AZUL 7 ROJO 2 ANARANJADO 8 NEGRO 3 VERDE 9 AMARILLO 4 MARRON 10 VIOLETA 5 GRIS 11 ROSA 6 BLANCO 12 AGUA ™ Volition Network Solutions

Bandeja de Distribución ™ Volition Network Solutions

Fibrlok 2530 Kit de Empalme de Fibra Optica ™ ™ Volition Network Solutions

Análisis de Falla Media Converter ™ Volition Network Solutions

Fuente de LUZ ™ Volition Network Solutions

Instrumentos de medición ™ Volition Network Solutions

Certficación del Enlace ID. Cable: CAJA AHORRO 4 Sumario de Pruebas: PASA POUYET ARGENTINA LUGAR: LABORATORIO ELECTRONICA Fecha / Hora: 27/12/2000 13: 23: 35 OPERADOR: MIGUEL FERNANDEZ Estánd. Pruebas: DSP-FTK / DSP-FOM Versión de Estándares: 3. 2 Tipo de Cable: Multimode Versión de Software: 3. 2 FLUKE DSP-4000 N/S: 7593015 LIA 013 NVP: N/A UMBRAL DE ANOMALIA DE FALLO: N/A PRUEBA DEL APANTALLAMIENTO: N/A Pérdida (d. B) 1. 6 Límite (d. B) 3, 00 Longitud de onda (nm) 1300 Dirección A-B Result. PASA Referencia (d. Bm) -20, 27 27/12/2000 13: 28 ™ Volition Network Solutions

Instrumentos de medición ™ Volition Network Solutions

5. Sistema VOLITION VF 45 El sistema de conexión es del tipo PLUG- JACK. Se termina la fibra optica directamente. No se necesitan acopladores. El conector es del tipo doble. Se requiere un KIT de conexión. Este Kit esta compuesto por elementos pasivos que no necesitan de energía electrica ni pegamentos. ™ Volition Network Solutions

4. SITEMA VOLITION VALOR DEL KIT aprox U$S 1000 COSTO DEL CONECTOR U$S 8 TOTAL 2 fibras TX-RX U$S 8 Tiempo de mano de obra 4 minutos !!! ™ Volition Network Solutions

VolitionÔ Small Form Factor Principio de Operación Socket Puerta Plug 1 Keystone Latch 2 Fibras opticas RJ 45 Latch 3 Alineación por sistema V Groove. ™ Volition Network Solutions Conexión optica 4 Fuerza de empuje que mantiene la conexión optica
