Intro drejning GG af undervisningsplan Drejebnkens hoveddele Centrerpatronen
Intro drejning • • • GG af undervisningsplan Drejebænkens hoveddele Centrerpatronen m/tilbehør Pinoldokken m/tilbehør De 12 drejebud Skærende værktøj Skærehastighed Operationsbeskrivelser GG af 1. opgave
Drejebænkens hoveddele
Lathe, mainparts
Centrerpatron (treklo)
Tilbehør til centrerpatron
Pinoldok
Pinolhøjde
Tilbehør til pinoldokken • Rullepinol • Borepatron • Morsekonus • Bor
Drejestål Udborestål Højrestål Gevindstål Skrubstål Venstrestål Stikkestål
Skærehastighed • Skærehastighed er udtryk for hurtigt det skærende værktøj bevæger sig gennem det roterende emne. • Skærehastighed bruges til beregning af omdrejningshastighed • Skærehastighed har formelbetegnelsen V • Formel: Omdrejninger =V x 1000. π x diameter
Skæredata i Jern • Boring V = 20 • Drejning V = 200 • Indstik V = 80
Operationsbeskrivelse Drejeopgave: Operationsbeskrivelse Tegnnr. : Materiale og dimension: Op. Nr. Operation Side af side Antal Værktøj/Måleværktøj n v s a Bemærkninger
Drejeøvelse trin 1
Drejeøvelse trin 2
Drejeøvelse trin 3
Drejeøvelse trin 3
Operationsbeskrivelse Drejeopgave: Operationsbeskrivelse Tegnnr. : Side af side Kugle Materiale og dimension: St. 50 / ø 50 x 100 Op. Nr. 1. 1 1. 2 1. 3 Operation Plandrej Pinolbor Langsdrej til ø 36 Antal: 1 Værktøj/Måleværktøj Venstrestål Borepatron/pinolbor Højrestål n v 150 0 800 200 150 0 200 s a Bemærkninger 0, 2 0, 5 Over ende 0, 2 0, 5 kontrolmål hånd 1. 4 1. 5 Langsdrej til ø 32 Langsdrej til ø 28 Højrestål 200 0, 2 0, 5 kontrolmål 2. 1 2. 2 Langsdrej til ø 32 Langsdrej til ø 28 Langsdrej til ø 24 Højrestål 200 0, 2 0, 5 kontrolmål 3. 1 3. 2 3. 3 Langsdrej til ø 22 Drej Radius 20 Rejf ende ø 22 Højrestål 200 0, 2 0, 5 kontrolmål 4. 0 4. 1 Vend emne Plandrej Venstrestål 4. 2 Drej R 20 kugle Højrestål hånd 1 x 45 gr 150 0 200 0. 2 hånd 0, 5 kontrolmål

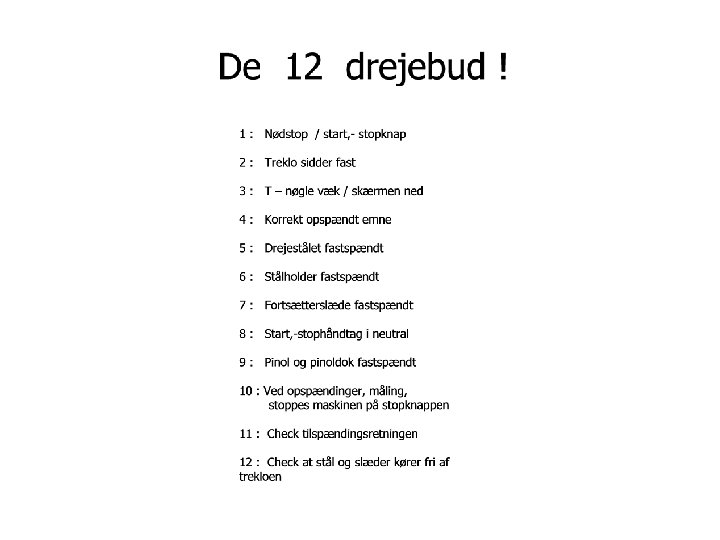

De 12 drejebud! Tjekpunkter inden start
Drejefilm, søjle til fuglehus http: //www. youtube. com/watch? v= V 5_As. Hyv. N 8 E
