INTÉGRATION SPS ICL MEETING . 10 MAI 2017 Frédéric Galleazzi EN/ACE/INT EDMS : 1806167

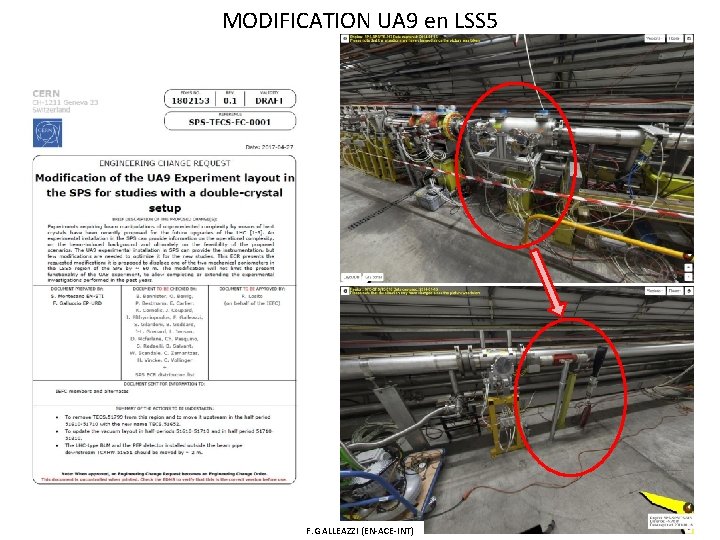

MODIFICATION UA 9 en LSS 5 F. GALLEAZZI (EN-ACE-INT)

MODIFICATION UA 9 en LSS 5 F. GALLEAZZI (EN-ACE-INT)

SPS DUMP en LSS 5 Space Reservation Request F. GALLEAZZI (EN-ACE-INT)

SPS DUMP en LSS 5 – Layout Machine version post LS 2 Nouvelle Demi Période 51510 -51610 Modéle : ST 0810577_04 (version en position Repère 2501) Actuel Layout Nouveau Layout Modification F. GALLEAZZI (EN-ACE-INT)

SPS DUMP en LSS 5 – Layout Machine version post LS 2 Nouvelle Demi Période 51610 -51710 Modéle : ST 0744745_03 (version en position Repère 2501) Actuel Layout Nouveau Layout Modification F. GALLEAZZI (EN-ACE-INT)

SPS DUMP en LSS 5 – Layout Machine version post LS 2 Nouvelle Demi Période 51710 -51810 Modéle : ST 0744752_04 (version en position Repère 2501) Actuel Layout Modification Nouveau Layout Modification F. GALLEAZZI (EN-ACE-INT)

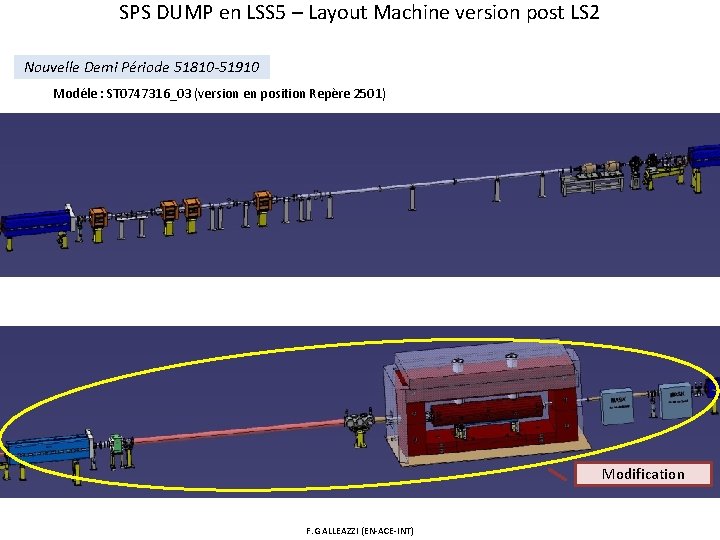

SPS DUMP en LSS 5 – Layout Machine version post LS 2 Nouvelle Demi Période 51810 -51910 Modéle : ST 0747316_03 (version en position Repère 2501) Actuel Layout Nouveau Layout Modification F. GALLEAZZI (EN-ACE-INT)

SPS DUMP en LSS 5 – Layout Machine version post LS 2 Nouvelle Demi Période 51910 -52010 Modéle : ST 0747334_03 (version en position Repère 2501) Actuel Layout Nouveau Layout Modification F. GALLEAZZI (EN-ACE-INT)

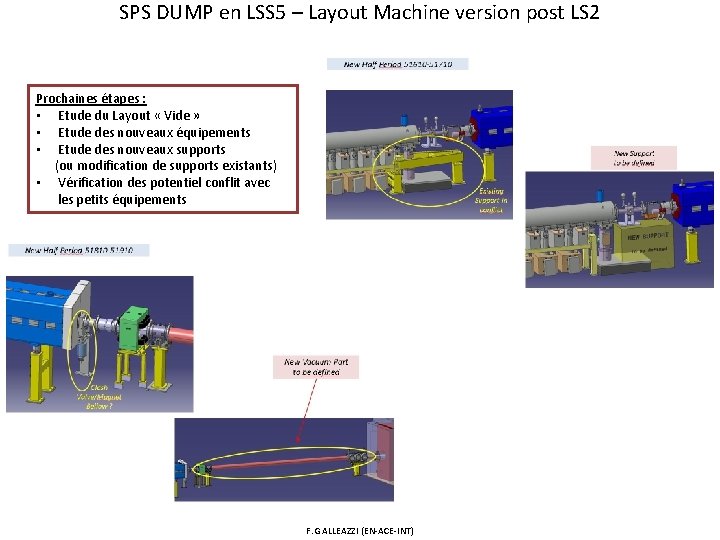

SPS DUMP en LSS 5 – Layout Machine version post LS 2 Prochaines étapes : • Etude du Layout « Vide » • Etude des nouveaux équipements • Etude des nouveaux supports (ou modification de supports existants) • Vérification des potentiel conflit avec les petits équipements F. GALLEAZZI (EN-ACE-INT)

SPS DUMP en LSS 5 - ECX 5 – SPS Tunnel Extension Current Profile New Profile of Tunnel sent by Richard 3 D Model of Tunnel extended F. GALLEAZZI (EN-ACE-INT)

SPS DUMP en LSS 5 - ECX 5 – SPS Tunnel Extension Profil Actuel Nouveau Profil du Tunnel envoyé par Richard Modèle 3 D du Tunnel élargi F. GALLEAZZI (EN-ACE-INT)

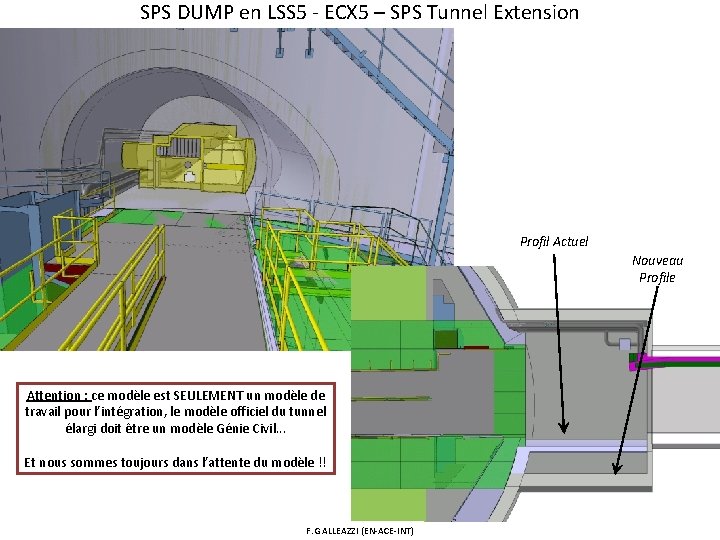

SPS DUMP en LSS 5 - ECX 5 – SPS Tunnel Extension Profil Actuel Nouveau Profile Attention : ce modèle est SEULEMENT un modèle de travail pour l’intégration, le modèle officiel du tunnel élargi doit être un modèle Génie Civil. . . Et nous sommes toujours dans l’attente du modèle !! F. GALLEAZZI (EN-ACE-INT)

SPS DUMP en LSS 5 - ECX 5 – SPS Tunnel Extension Tunnel Elargi Echelles à câbles existantes Etude Intégration nouveau cheminement des échelles à câbles à réaliser… Etudier la possibilité de retirer les échelles au centre de la voute. F. GALLEAZZI (EN-ACE-INT)

SPS DUMP en LSS 5 - ECXA Pré-design de la Plateforme Kickers équipée : réalisé Cheminement des câbles entre ECA 5 et ECX 5 à étudier… F. GALLEAZZI (EN-ACE-INT)

CONSOLIDATION EQUIPEMENTS DE SECURITE Le “SPS Fire Safety Project” e HSE ocument d 68) Extrait du d S N° 17401 M D (E t c je fety Pro SPS Fire Sa Les zones SPS impactées Zones concernées : Anneau SPS, Puits Accès (PA), Tunnel Accès (TA), TT 10 (jusqu’au PS), TT 20 (jusqu’au BA 80), ECX 4 et ECX 5. Zones non concernées : Bâtiments de Surface (BA), Zone Souterraine BA 7 (TNC et TCC 6), BA 80 -BA 81 -Zone Nord, TI 2, TI 8, TT 40, TT 61, TT 70, TI 12, TI 18, ECA 4, ECA 5, TT 41 et AWAKE F. GALLEAZZI (EN-ACE-INT)

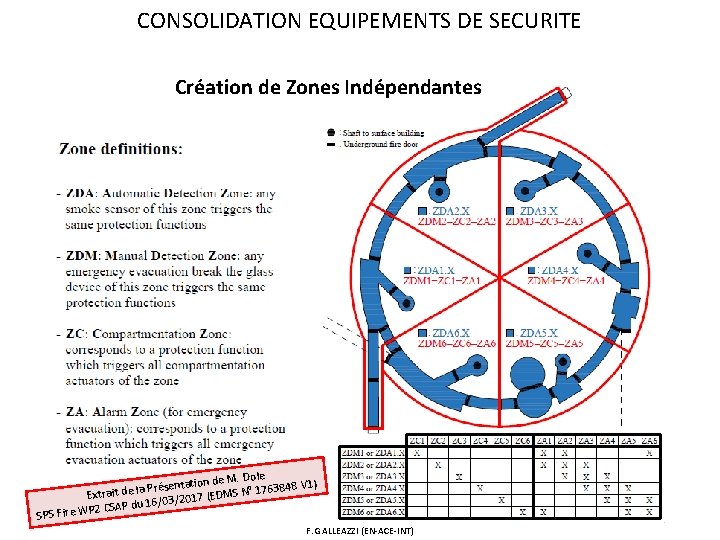

CONSOLIDATION EQUIPEMENTS DE SECURITE Création de Zones Indépendantes ole on de M. D ti ) ta n e s ré a P 1763848 V 1 ° N S M D Extrait de l E 3/2017 ( AP du 16/0 S C 2 P W e SPS Fir F. GALLEAZZI (EN-ACE-INT)

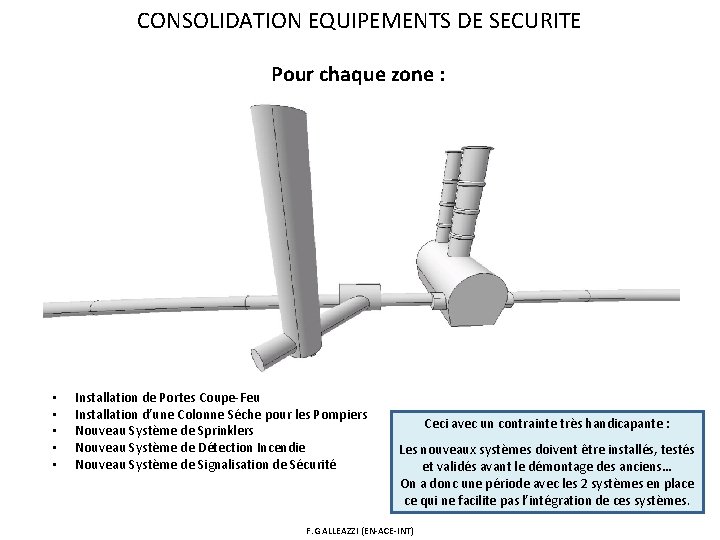

CONSOLIDATION EQUIPEMENTS DE SECURITE Pour chaque zone : • • • Installation de Portes Coupe-Feu Installation d’une Colonne Séche pour les Pompiers Nouveau Système de Sprinklers Nouveau Système de Détection Incendie Nouveau Système de Signalisation de Sécurité Ceci avec un contrainte très handicapante : Les nouveaux systèmes doivent être installés, testés et validés avant le démontage des anciens… On a donc une période avec les 2 systèmes en place ce qui ne facilite pas l’intégration de ces systèmes. F. GALLEAZZI (EN-ACE-INT)

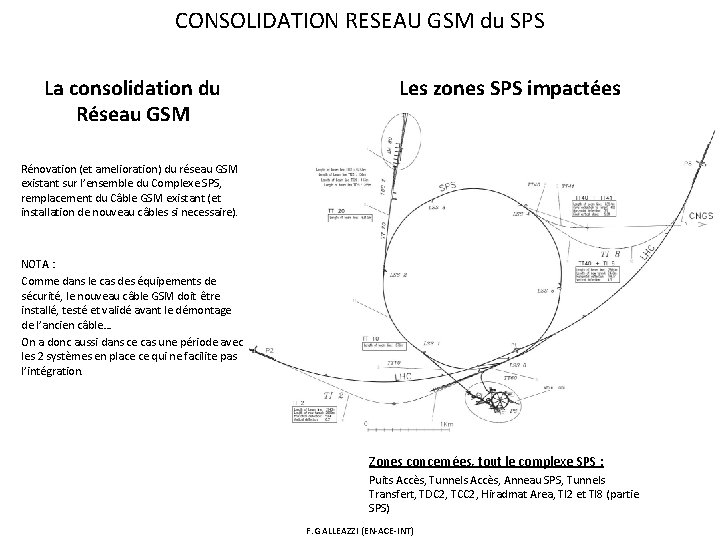

CONSOLIDATION RESEAU GSM du SPS La consolidation du Réseau GSM Les zones SPS impactées Rénovation (et amelioration) du réseau GSM existant sur l’ensemble du Complexe SPS, remplacement du Câble GSM existant (et installation de nouveau câbles si necessaire). NOTA : Comme dans le cas des équipements de sécurité, le nouveau câble GSM doit être installé, testé et validé avant le démontage de l’ancien câble… On a donc aussi dans ce cas une période avec les 2 systèmes en place ce qui ne facilite pas l’intégration. Zones concernées, tout le complexe SPS : Puits Accès, Tunnels Accès, Anneau SPS, Tunnels Transfert, TDC 2, TCC 2, Hiradmat Area, TI 2 et TI 8 (partie SPS) F. GALLEAZZI (EN-ACE-INT)

CONSOLIDATION RESEAU GSM du SPS Travail effectué Réunions + Visites des installations existantes pour faire le bilan de ce qui existe et déterminer l’emplacement du câble additionnel… CR des Réunions visibles sur EDMS N° 1773000 nt R concerna C le t n e m ment… nt seule ans le docu Actuelleme d é tr is g re n S est e l’Anneau SP F. GALLEAZZI (EN-ACE-INT)

CONSOLIDATION RESEAU GSM du SPS Cas “standards”… Les autres cas sont décrits dans le documents et un travail d’intégration reste à réaliser pour les cas les plus difficiles… F. GALLEAZZI (EN-ACE-INT)

TRAVAIL INTEGRATION PROJET SECURITE + GSM Pour chaque zone : • • • Modéles 3 D du Génie Civil (Béton + Structures Métallique) Modèles 3 D de EN-CV (Tuyauteries, Pompes…) Modèles 3 D de EN-EL (Echelles à Cables, Boitiers…) Modèles 3 D des Lignes Faisceau (EN-ACE) Modèles 3 D des Equipements Sécurité existants (EN-ACE) Modèles 3 D d’Equipements Divers (EN-ACE) F. GALLEAZZI (EN-ACE-INT) Ces modèles nous permettrons de faire correctement le travail d’intégration des nouveaux systèmes

TRAVAIL INTEGRATION PROJET SECURITE + GSM 1ère Zone choisie pour l’intégration 3 D : le Point 4 Pourquoi le Point 4 ? • • Point accessible facilement (pas de contrainte RP) Pas de grosses modifications prévues Des scans 3 D disponibles Une intégration 3 D déjà commencée… F. GALLEAZZI (EN-ACE-INT) Modèle Intégration Général Point 4 SPS : ST 0850318_01

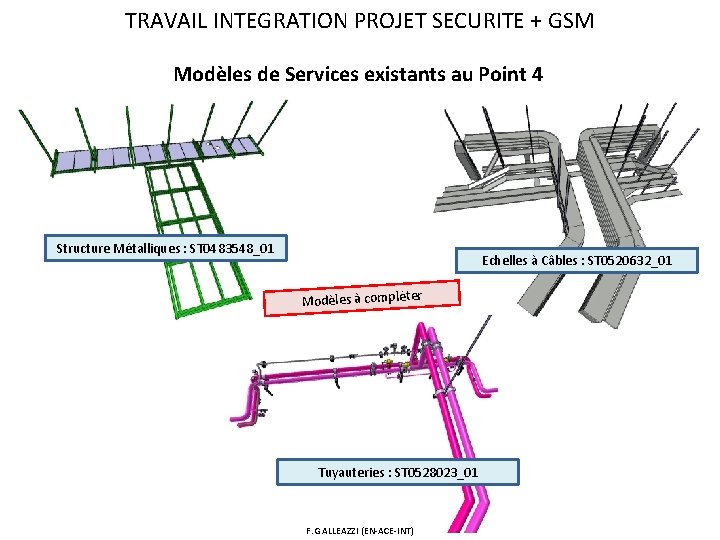

TRAVAIL INTEGRATION PROJET SECURITE + GSM Modèles de Services existants au Point 4 Structure Métalliques : ST 0483548_01 Echelles à Câbles : ST 0520632_01 Modèles à compléter Tuyauteries : ST 0528023_01 F. GALLEAZZI (EN-ACE-INT)

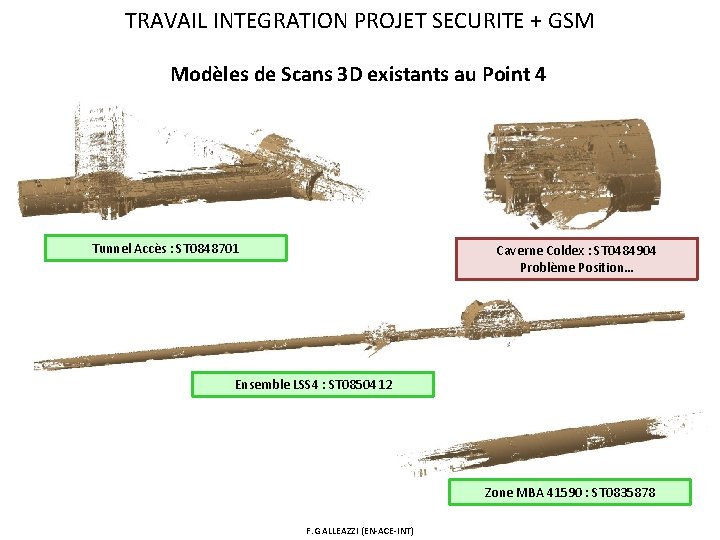

TRAVAIL INTEGRATION PROJET SECURITE + GSM Modèles de Scans 3 D existants au Point 4 Tunnel Accès : ST 0848701 Caverne Coldex : ST 0484904 Problème Position… Ensemble LSS 4 : ST 0850412 Zone MBA 41590 : ST 0835878 F. GALLEAZZI (EN-ACE-INT)

TRAVAIL INTEGRATION PROJET SECURITE + GSM Intégration 3 D pour l’ensemble du Projet uveaux o n n o i t a 7 e intégr Deadlin ments : Fin 201 équipe Dans un monde ideal : avoir les modèles 3 D et les scans 3 D de toutes les zones… Dans un monde plus réaliste, avoir prioritairement les modèles 3 D des zones compliquées (intersection puits/tunnel, intersection tunnel/LSS, zone portes coupe-feu…) et travailler avec des coupes types dans les zones plus “standard” (Puits, Tunnels Accès, Portion de LSS, Tunnels Transfert…) pour limiter le travail et le temps de modélisation. Merci à Philippe (EN-EL) et Frédéric (EN-CV) pour les répertoires de plans envoyés. . F. GALLEAZZI (EN-ACE-INT)
