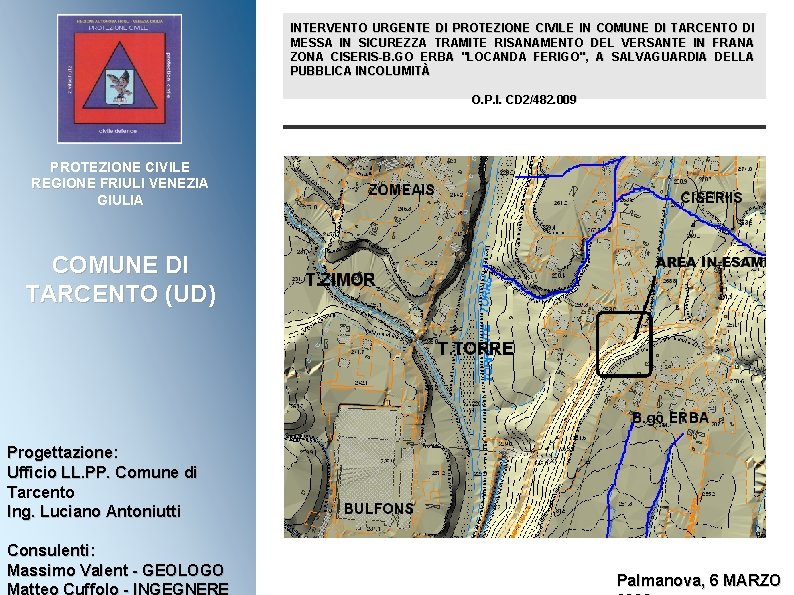

INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ O. P. I. CD 2/482. 009 PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA COMUNE DI TARCENTO (UD) Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Palmanova, 6 MARZO

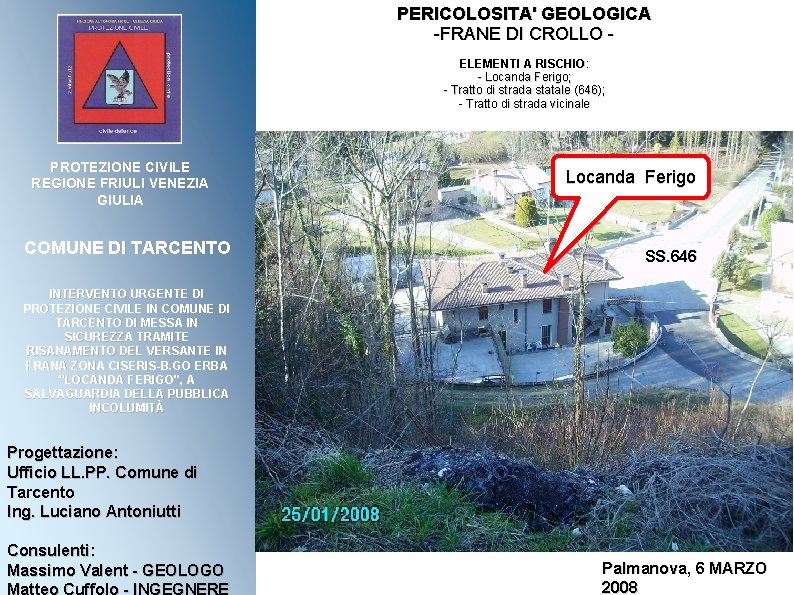

PERICOLOSITA' GEOLOGICA -FRANE DI CROLLO ELEMENTI A RISCHIO: - Locanda Ferigo; - Tratto di strada statale (646); - Tratto di strada vicinale PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA COMUNE DI TARCENTO Locanda Ferigo SS. 646 INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Palmanova, 6 MARZO 2008

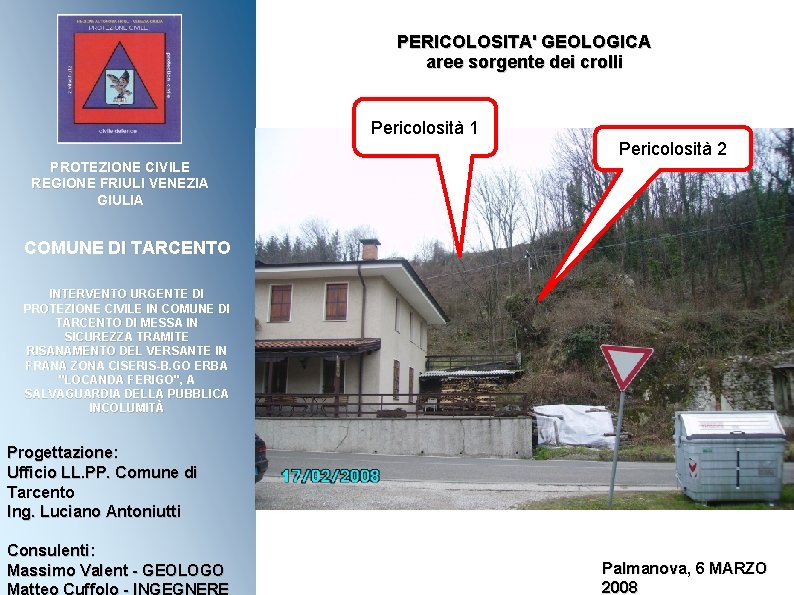

PERICOLOSITA' GEOLOGICA aree sorgente dei crolli Pericolosità 1 Pericolosità 2 PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA COMUNE DI TARCENTO INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Palmanova, 6 MARZO 2008

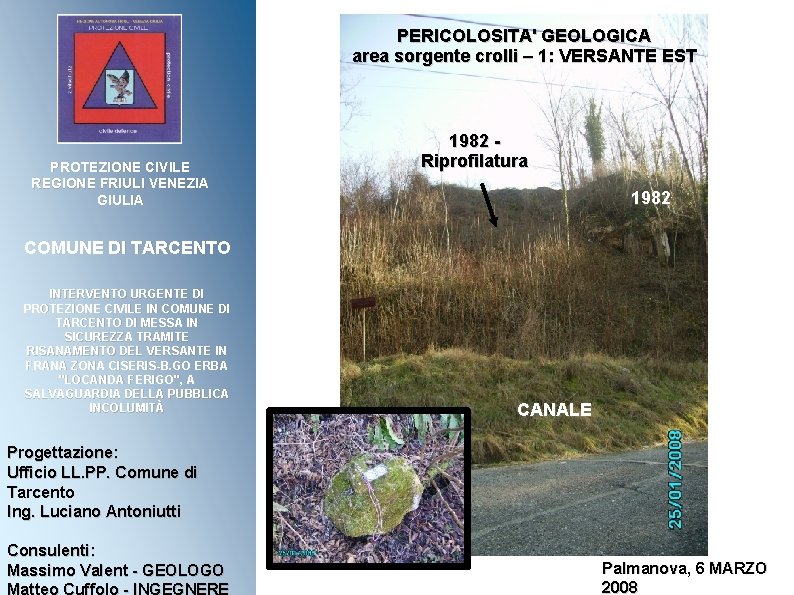

PERICOLOSITA' GEOLOGICA area sorgente crolli – 1: VERSANTE EST PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA 1982 Riprofilatura 1982 COMUNE DI TARCENTO INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ CANALE Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Palmanova, 6 MARZO 2008

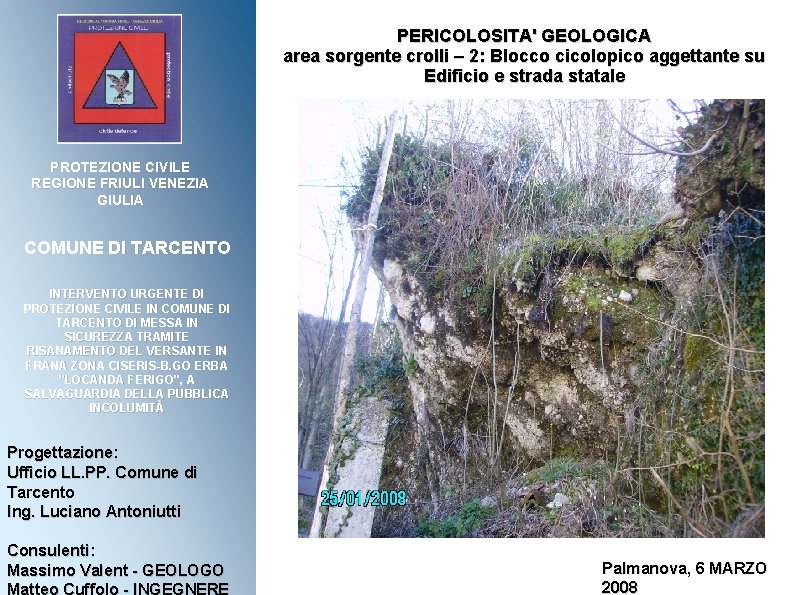

PERICOLOSITA' GEOLOGICA area sorgente crolli – 2: Blocco cicolopico aggettante su Edificio e strada statale PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA COMUNE DI TARCENTO INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Palmanova, 6 MARZO 2008

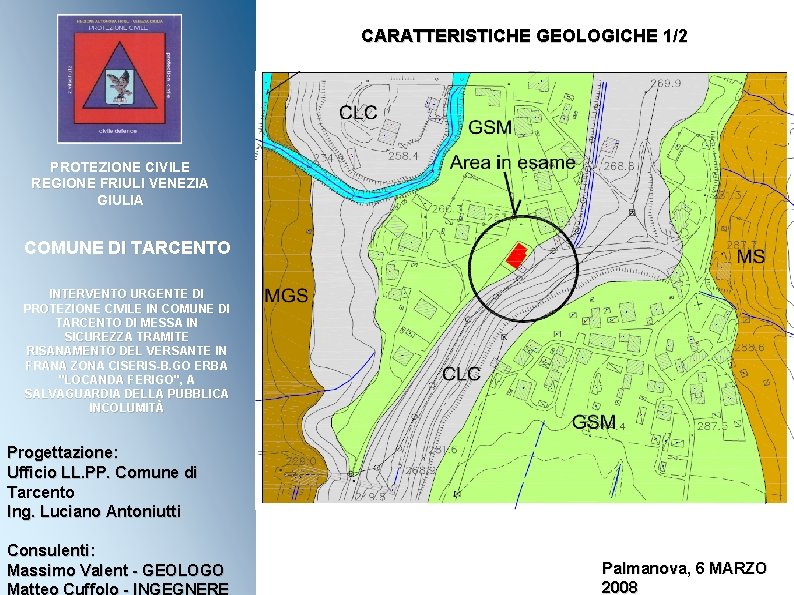

CARATTERISTICHE GEOLOGICHE 1/2 PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA COMUNE DI TARCENTO INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Palmanova, 6 MARZO 2008

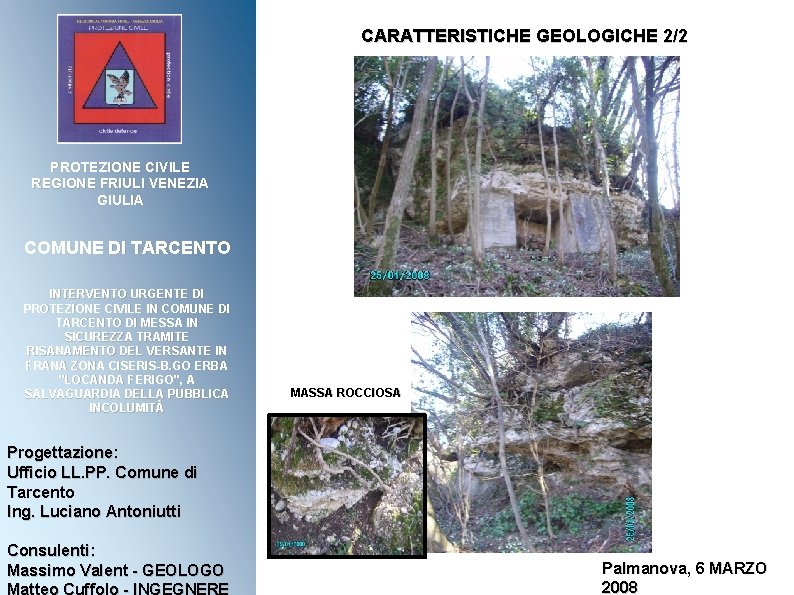

CARATTERISTICHE GEOLOGICHE 2/2 PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA COMUNE DI TARCENTO INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ MASSA ROCCIOSA Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Palmanova, 6 MARZO 2008

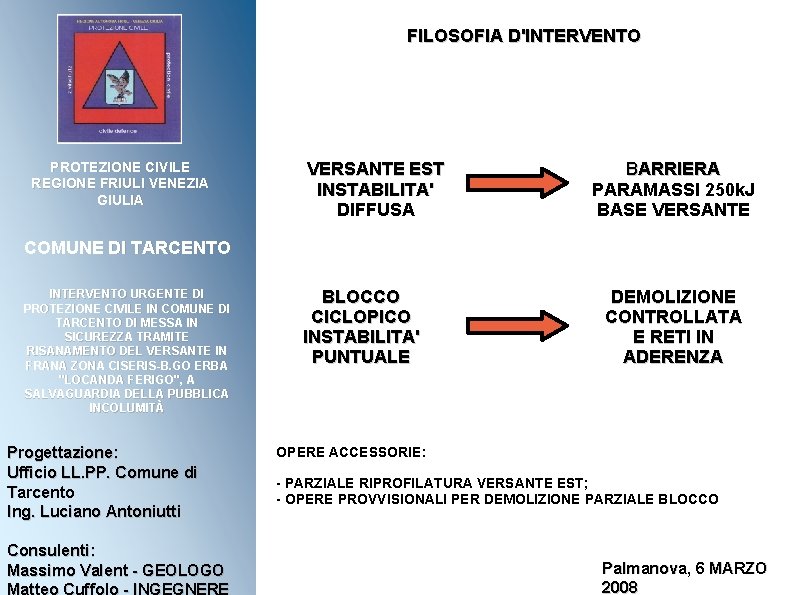

FILOSOFIA D'INTERVENTO PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA VERSANTE EST INSTABILITA' DIFFUSA BARRIERA PARAMASSI 250 k. J BASE VERSANTE COMUNE DI TARCENTO INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO BLOCCO CICLOPICO INSTABILITA' PUNTUALE DEMOLIZIONE CONTROLLATA E RETI IN ADERENZA OPERE ACCESSORIE: - PARZIALE RIPROFILATURA VERSANTE EST; - OPERE PROVVISIONALI PER DEMOLIZIONE PARZIALE BLOCCO Palmanova, 6 MARZO 2008

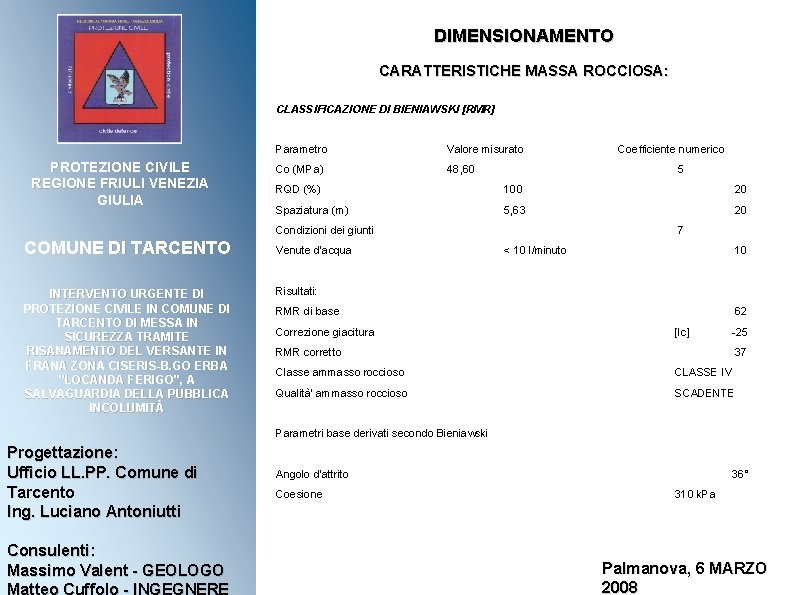

DIMENSIONAMENTO CARATTERISTICHE MASSA ROCCIOSA: CLASSIFICAZIONE DI BIENIAWSKI [RMR] PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA Parametro Valore misurato Co (MPa) 48, 60 5 RQD (%) 100 20 Spaziatura (m) 5, 63 20 Condizioni dei giunti COMUNE DI TARCENTO INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ Coefficiente numerico Venute d'acqua 7 < 10 l/minuto 10 Risultati: RMR di base Correzione giacitura 62 [Ic] -25 RMR corretto 37 Classe ammasso roccioso CLASSE IV Qualità' ammasso roccioso SCADENTE Parametri base derivati secondo Bieniawski Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Angolo d'attrito Coesione 36° 310 k. Pa Palmanova, 6 MARZO 2008

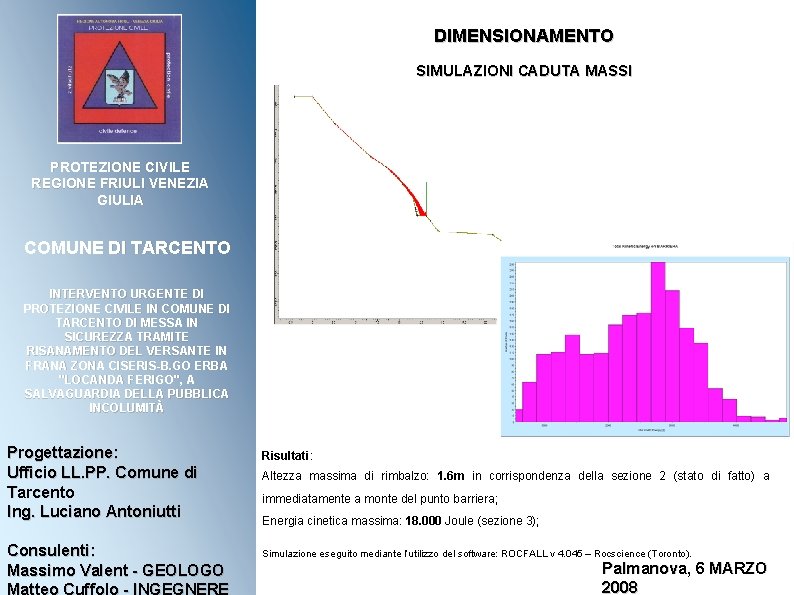

DIMENSIONAMENTO SIMULAZIONI CADUTA MASSI PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA COMUNE DI TARCENTO INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Risultati: Altezza massima di rimbalzo: 1. 6 m in corrispondenza della sezione 2 (stato di fatto) a immediatamente a monte del punto barriera; Energia cinetica massima: 18. 000 Joule (sezione 3); Simulazione eseguito mediante l’utilizzo del software: ROCFALL v 4. 045 – Rocscience (Toronto). Palmanova, 6 MARZO 2008

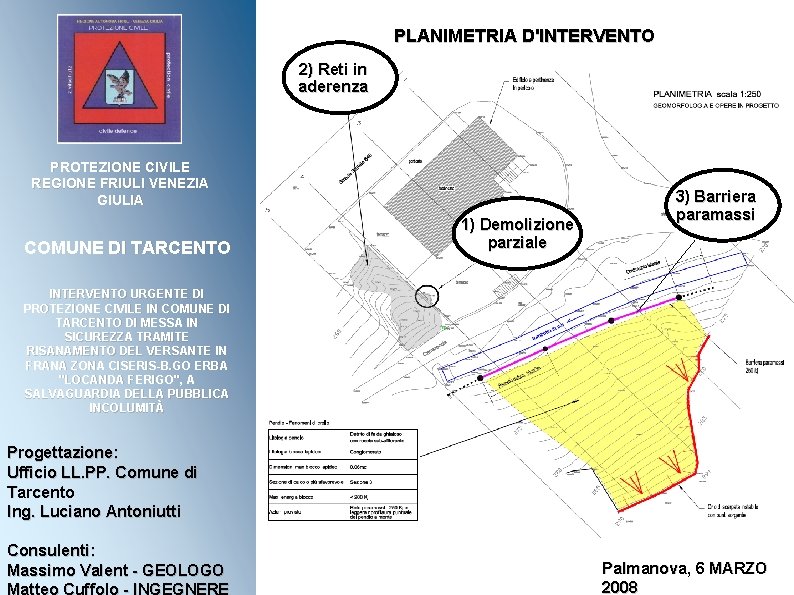

PLANIMETRIA D'INTERVENTO 2) Reti in aderenza PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA COMUNE DI TARCENTO 1) Demolizione parziale 3) Barriera paramassi INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Palmanova, 6 MARZO 2008

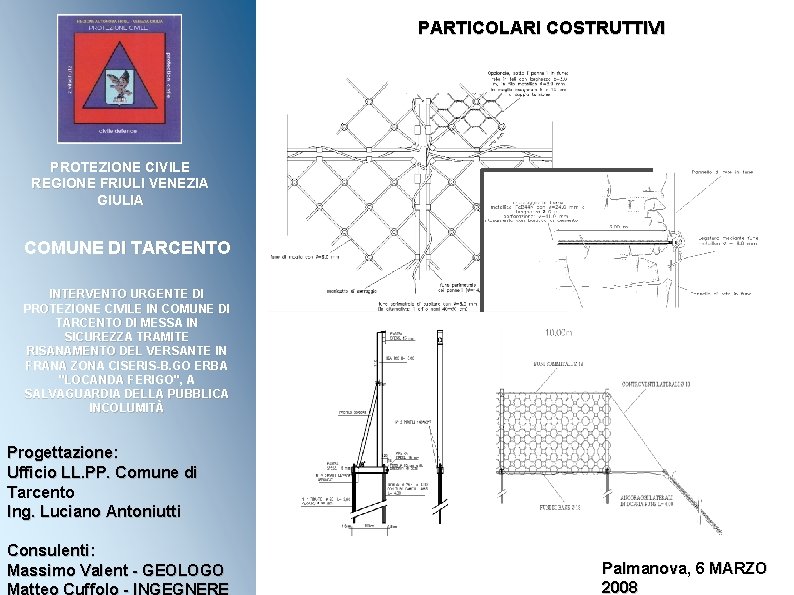

PARTICOLARI COSTRUTTIVI PROTEZIONE CIVILE REGIONE FRIULI VENEZIA GIULIA COMUNE DI TARCENTO INTERVENTO URGENTE DI PROTEZIONE CIVILE IN COMUNE DI TARCENTO DI MESSA IN SICUREZZA TRAMITE RISANAMENTO DEL VERSANTE IN FRANA ZONA CISERIS-B. GO ERBA "LOCANDA FERIGO", A SALVAGUARDIA DELLA PUBBLICA INCOLUMITÀ Progettazione: Ufficio LL. PP. Comune di Tarcento Ing. Luciano Antoniutti Consulenti: Massimo Valent - GEOLOGO Palmanova, 6 MARZO 2008
