INTERRUPTORES AUTOMATICOS CONTRA SOBRECORRIENTES Proteccin contra Cortocircuitos Sobrecargas

INTERRUPTORES AUTOMATICOS CONTRA SOBRECORRIENTES.

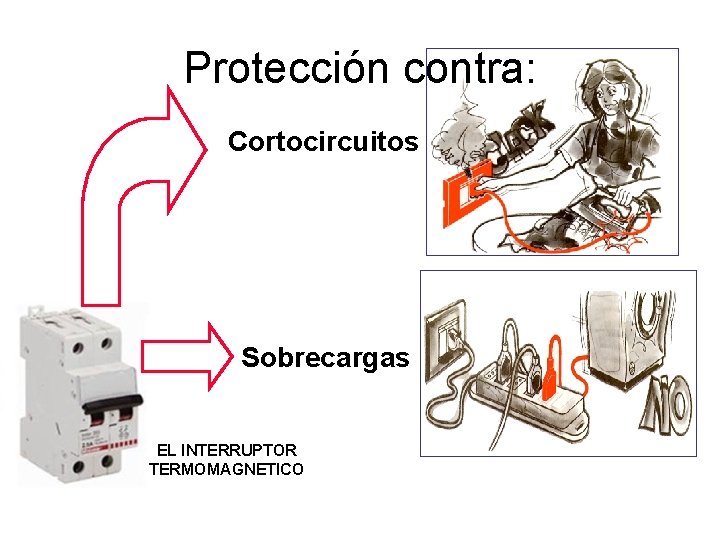

Protección contra: Cortocircuitos Sobrecargas EL INTERRUPTOR TERMOMAGNETICO

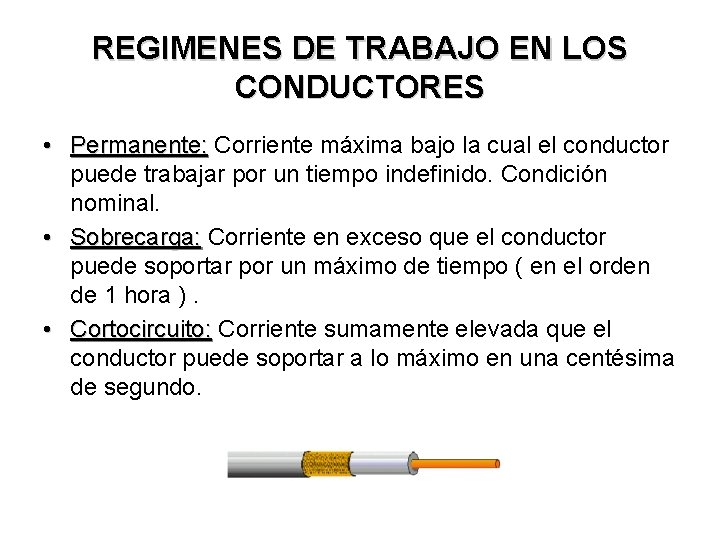

REGIMENES DE TRABAJO EN LOS CONDUCTORES • Permanente: Corriente máxima bajo la cual el conductor puede trabajar por un tiempo indefinido. Condición nominal. • Sobrecarga: Corriente en exceso que el conductor puede soportar por un máximo de tiempo ( en el orden de 1 hora ). • Cortocircuito: Corriente sumamente elevada que el conductor puede soportar a lo máximo en una centésima de segundo.

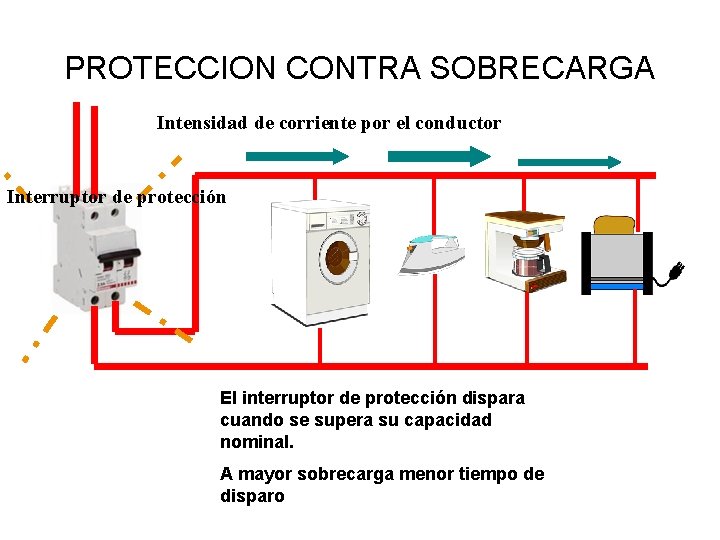

PROTECCION CONTRA SOBRECARGA Intensidad de corriente por el conductor Interruptor de protección El interruptor de protección dispara cuando se supera su capacidad nominal. A mayor sobrecarga menor tiempo de disparo

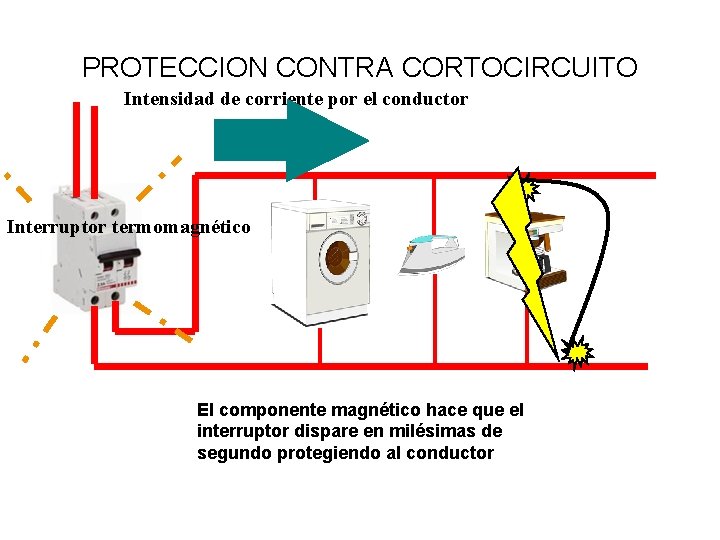

PROTECCION CONTRA CORTOCIRCUITO Intensidad de corriente por el conductor Interruptor termomagnético El componente magnético hace que el interruptor dispare en milésimas de segundo protegiendo al conductor

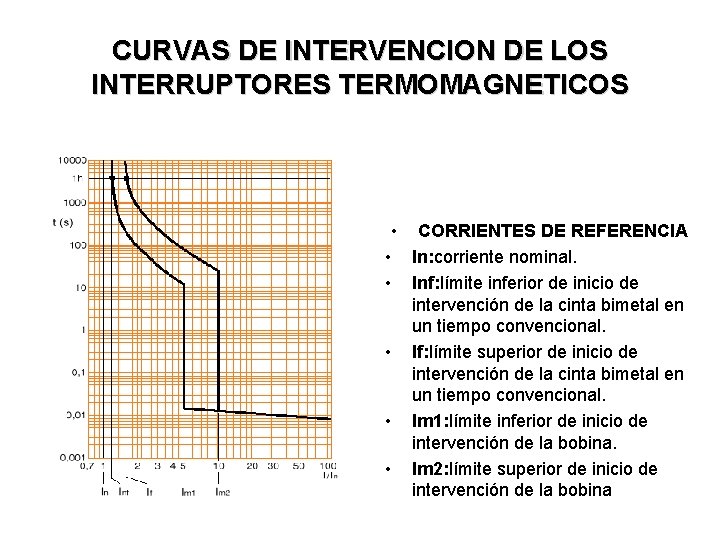

CURVAS DE INTERVENCION DE LOS INTERRUPTORES TERMOMAGNETICOS • CORRIENTES DE REFERENCIA • In: corriente nominal. • Inf: límite inferior de inicio de intervención de la cinta bimetal en un tiempo convencional. • If: límite superior de inicio de intervención de la cinta bimetal en un tiempo convencional. • Im 1: límite inferior de inicio de intervención de la bobina. • Im 2: límite superior de inicio de intervención de la bobina

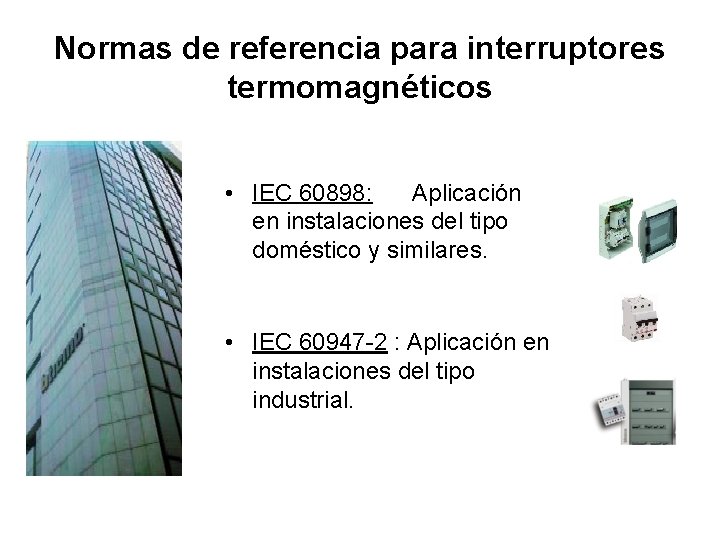

Normas de referencia para interruptores termomagnéticos • IEC 60898: Aplicación en instalaciones del tipo doméstico y similares. • IEC 60947 -2 : Aplicación en instalaciones del tipo industrial.

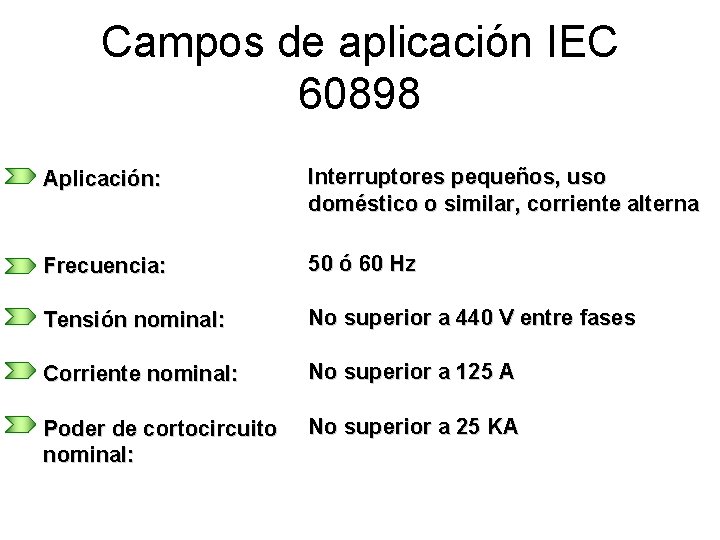

Campos de aplicación IEC 60898 Aplicación: Interruptores pequeños, uso doméstico o similar, corriente alterna Frecuencia: 50 ó 60 Hz Tensión nominal: No superior a 440 V entre fases Corriente nominal: No superior a 125 A Poder de cortocircuito nominal: No superior a 25 KA

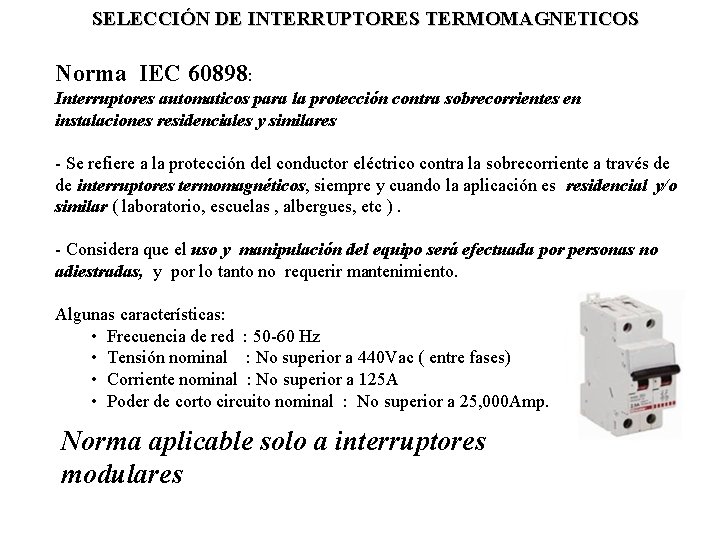

SELECCIÓN DE INTERRUPTORES TERMOMAGNETICOS Norma IEC 60898: Interruptores automaticos para la protección contra sobrecorrientes en instalaciones residenciales y similares - Se refiere a la protección del conductor eléctrico contra la sobrecorriente a través de de interruptores termomagnéticos, siempre y cuando la aplicación es residencial y/o similar ( laboratorio, escuelas , albergues, etc ). - Considera que el uso y manipulación del equipo será efectuada por personas no adiestradas, y por lo tanto no requerir mantenimiento. Algunas características: • Frecuencia de red : 50 -60 Hz • Tensión nominal : No superior a 440 Vac ( entre fases) • Corriente nominal : No superior a 125 A • Poder de corto circuito nominal : No superior a 25, 000 Amp. Norma aplicable solo a interruptores modulares

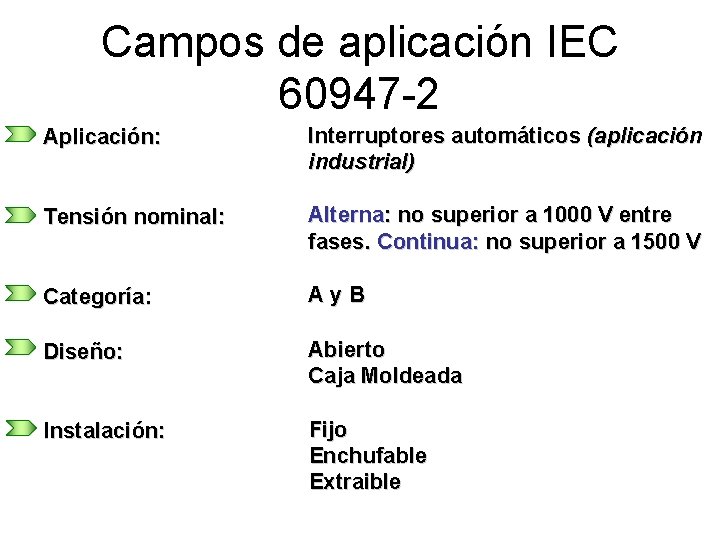

Campos de aplicación IEC 60947 -2 Aplicación: Interruptores automáticos (aplicación industrial) Tensión nominal: Alterna: no superior a 1000 V entre fases. Continua: no superior a 1500 V Categoría: Ay. B Diseño: Abierto Caja Moldeada Instalación: Fijo Enchufable Extraible

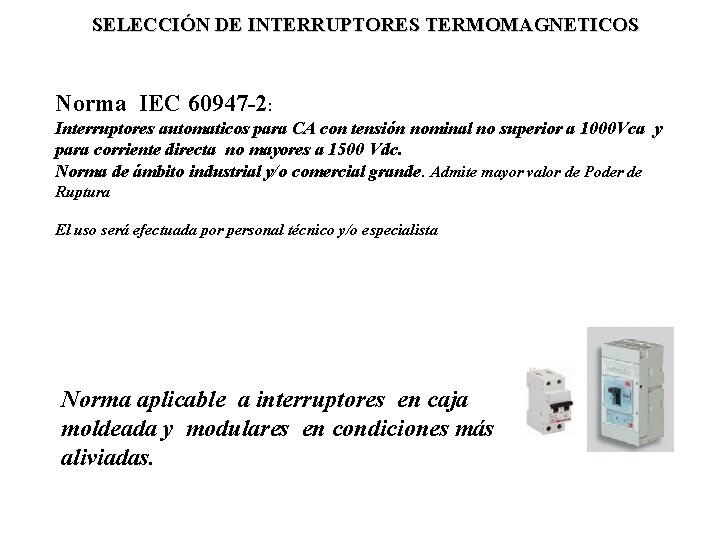

SELECCIÓN DE INTERRUPTORES TERMOMAGNETICOS Norma IEC 60947 -2: Interruptores automaticos para CA con tensión nominal no superior a 1000 Vca y para corriente directa no mayores a 1500 Vdc. Norma de ámbito industrial y/o comercial grande. Admite mayor valor de Poder de Ruptura El uso será efectuada por personal técnico y/o especialista Norma aplicable a interruptores en caja moldeada y modulares en condiciones más aliviadas.

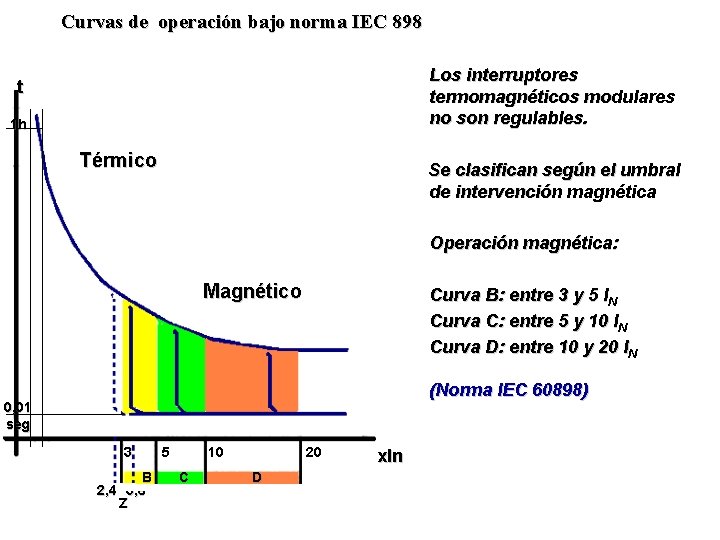

Curvas de operación bajo norma IEC 898 Los interruptores termomagnéticos modulares no son regulables. t 1 h Térmico Se clasifican según el umbral de intervención magnética Operación magnética: Magnético Curva B: entre 3 y 5 IN Curva C: entre 5 y 10 IN Curva D: entre 10 y 20 IN (Norma IEC 60898) 0, 01 seg 3 B 2, 4 3, 6 Z 5 10 C 20 D x. In

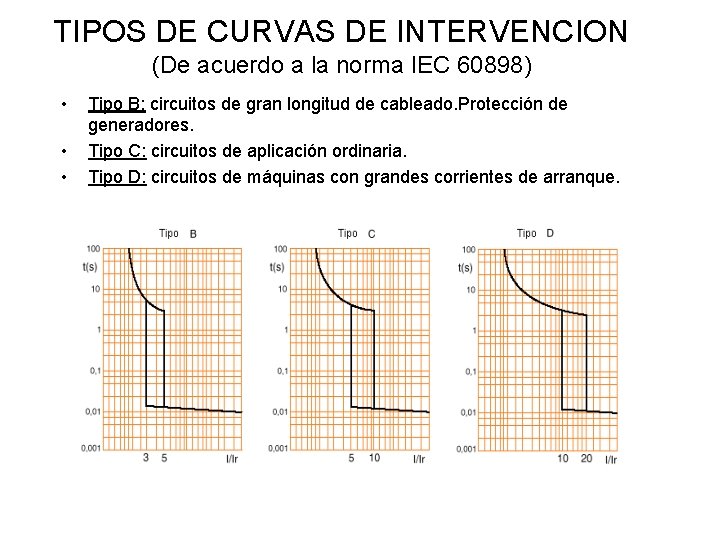

TIPOS DE CURVAS DE INTERVENCION (De acuerdo a la norma IEC 60898) • • • Tipo B: circuitos de gran longitud de cableado. Protección de generadores. Tipo C: circuitos de aplicación ordinaria. Tipo D: circuitos de máquinas con grandes corrientes de arranque.

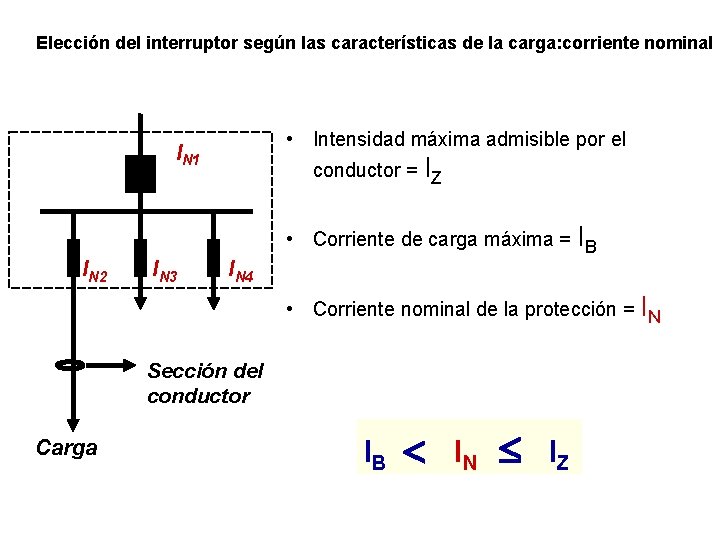

Elección del interruptor según las características de la carga: corriente nominal • Intensidad máxima admisible por el IN 1 IN 2 IN 3 conductor = IZ IN 4 • Corriente de carga máxima = IB • Corriente nominal de la protección = IN Sección del conductor Carga IB IN IZ

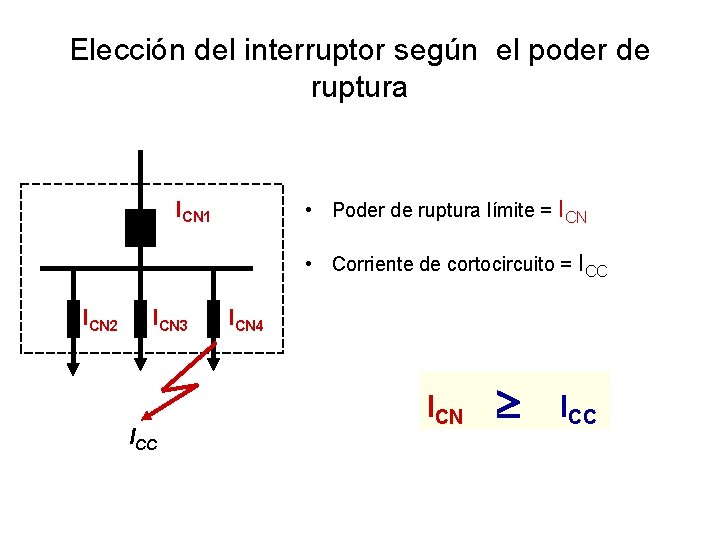

Elección del interruptor según el poder de ruptura • Poder de ruptura límite = ICN 1 • Corriente de cortocircuito = ICC ICN 2 ICN 3 ICC ICN 4 ICN ICC

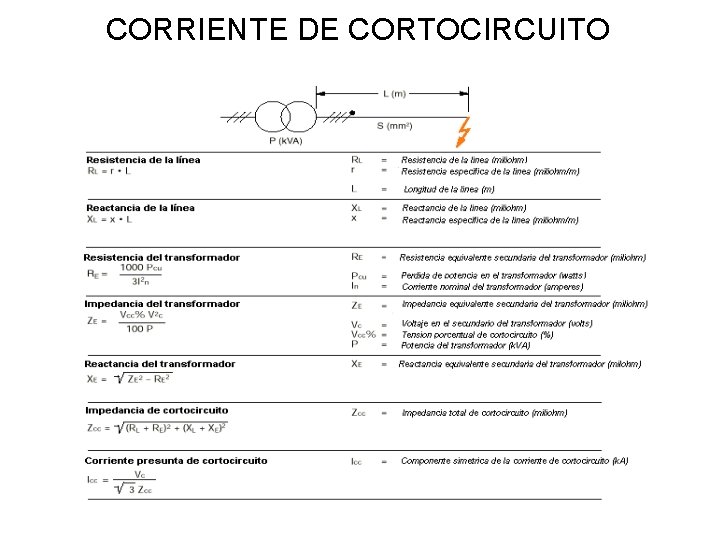

CORRIENTE DE CORTOCIRCUITO

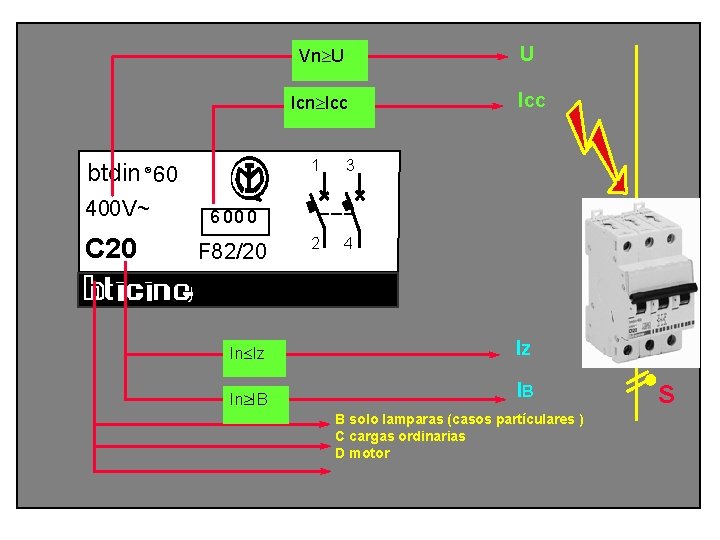

Datos de marcado según IEC 60898 Vn³U U Icn³Icc 1 btdin 60 ® 400 V~ 3 x 6 00 0 C 20 F 82/20 2 4 ® In£Iz Iz In³IB IB B solo lamparas (casos partículares ) C cargas ordinarias D motor S

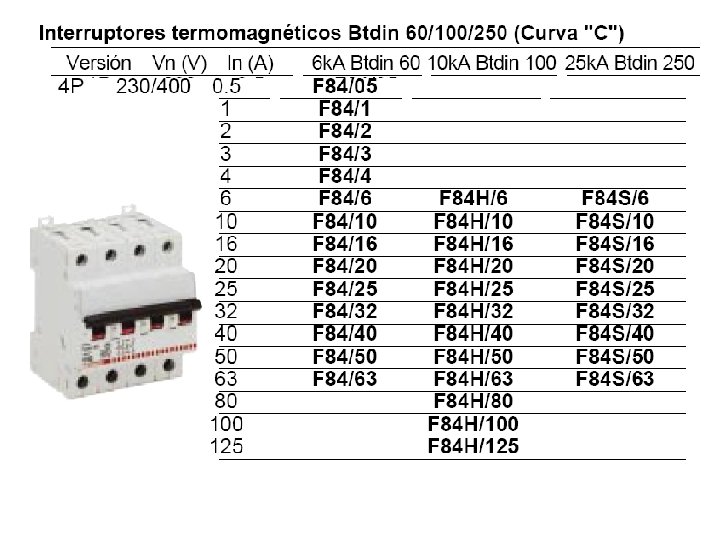

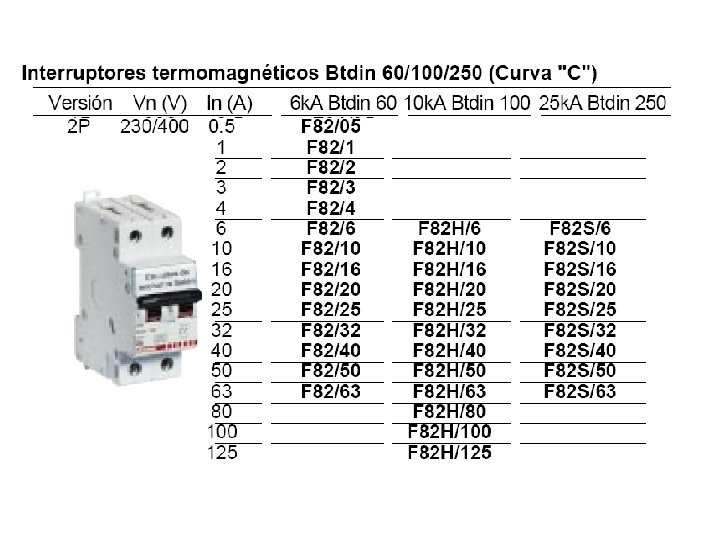

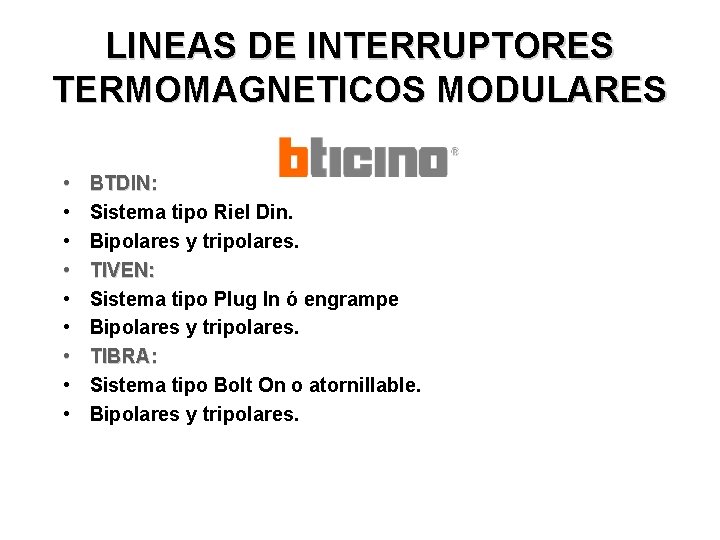

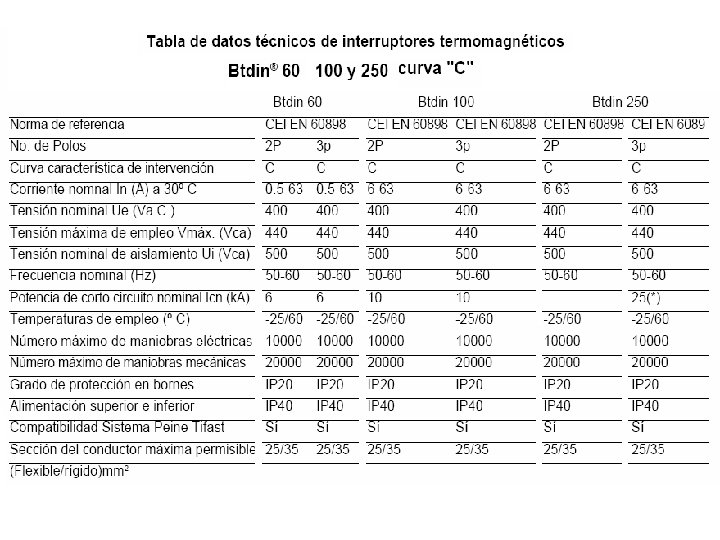

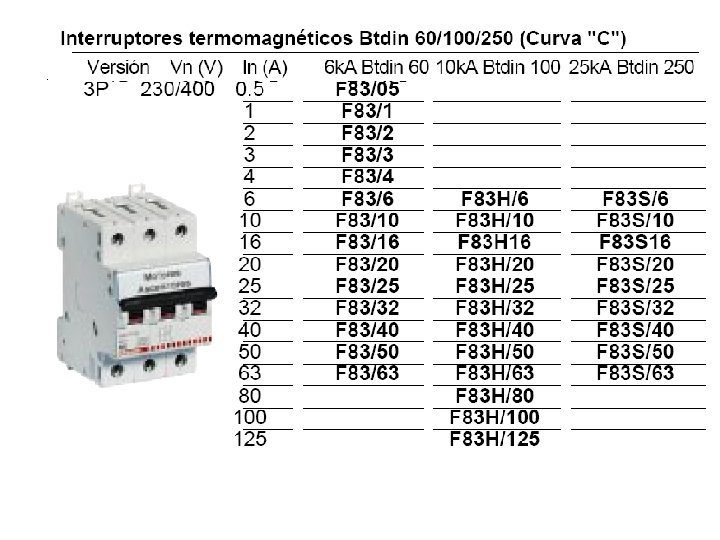

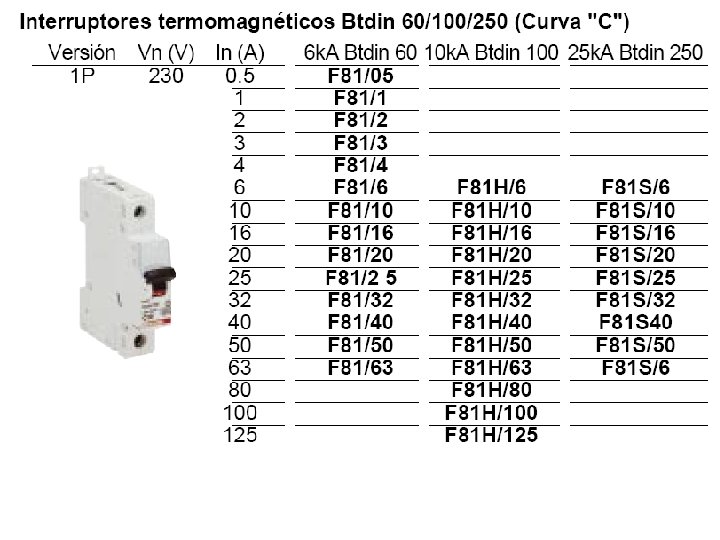

LINEAS DE INTERRUPTORES TERMOMAGNETICOS MODULARES • • • BTDIN: Sistema tipo Riel Din. Bipolares y tripolares. TIVEN: Sistema tipo Plug In ó engrampe Bipolares y tripolares. TIBRA: Sistema tipo Bolt On o atornillable. Bipolares y tripolares.

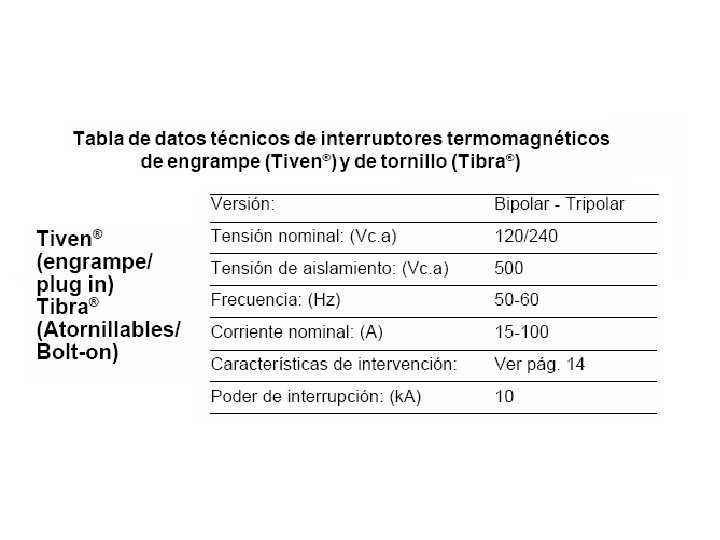

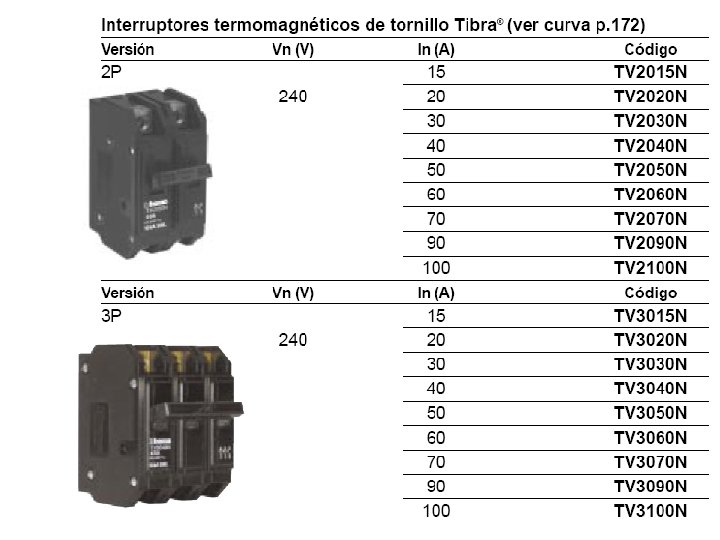

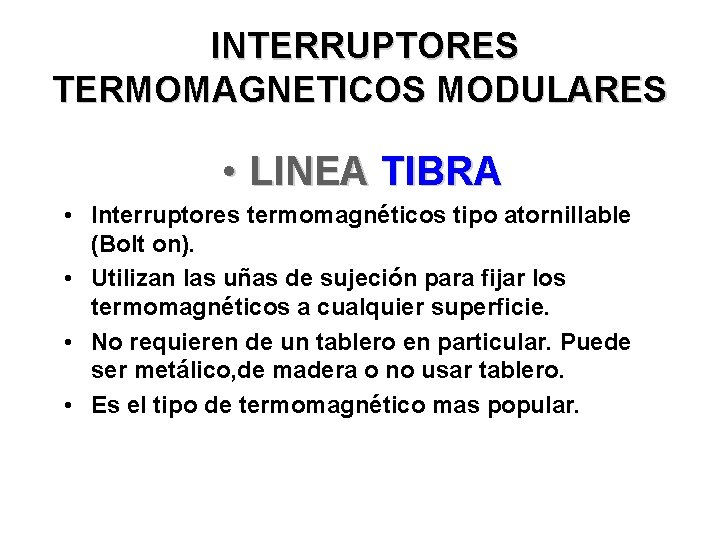

INTERRUPTORES TERMOMAGNETICOS MODULARES • LINEA TIBRA • Interruptores termomagnéticos tipo atornillable (Bolt on). • Utilizan las uñas de sujeción para fijar los termomagnéticos a cualquier superficie. • No requieren de un tablero en particular. Puede ser metálico, de madera o no usar tablero. • Es el tipo de termomagnético mas popular.

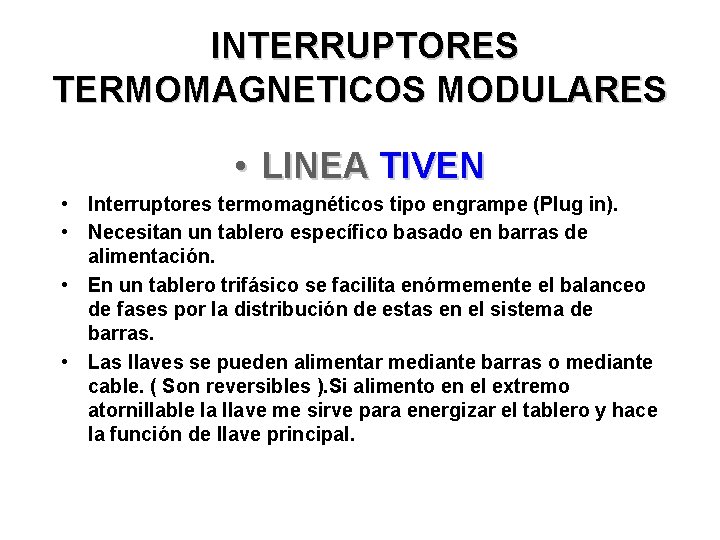

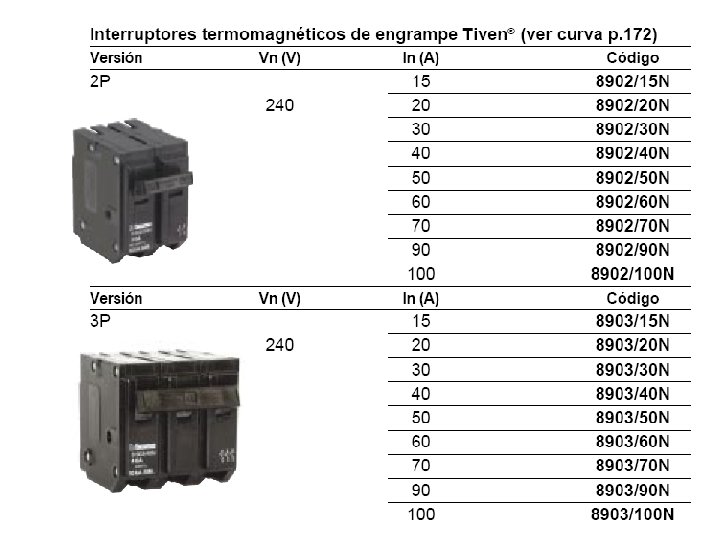

INTERRUPTORES TERMOMAGNETICOS MODULARES • LINEA TIVEN • Interruptores termomagnéticos tipo engrampe (Plug in). • Necesitan un tablero específico basado en barras de alimentación. • En un tablero trifásico se facilita enórmemente el balanceo de fases por la distribución de estas en el sistema de barras. • Las llaves se pueden alimentar mediante barras o mediante cable. ( Son reversibles ). Si alimento en el extremo atornillable la llave me sirve para energizar el tablero y hace la función de llave principal.

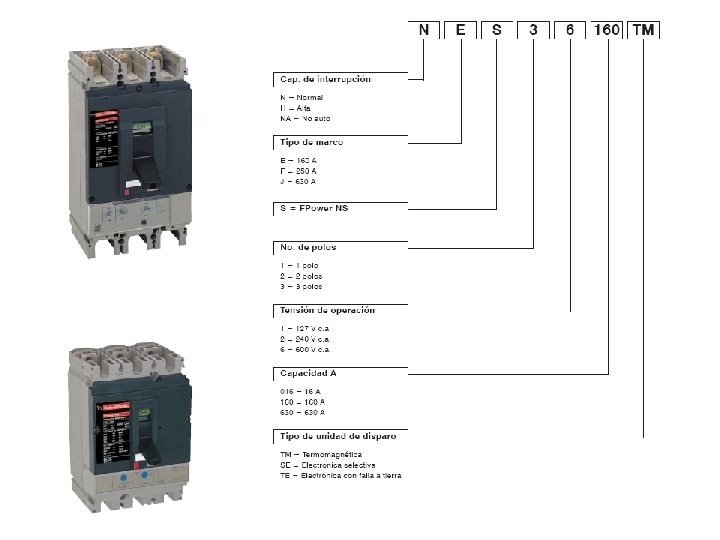

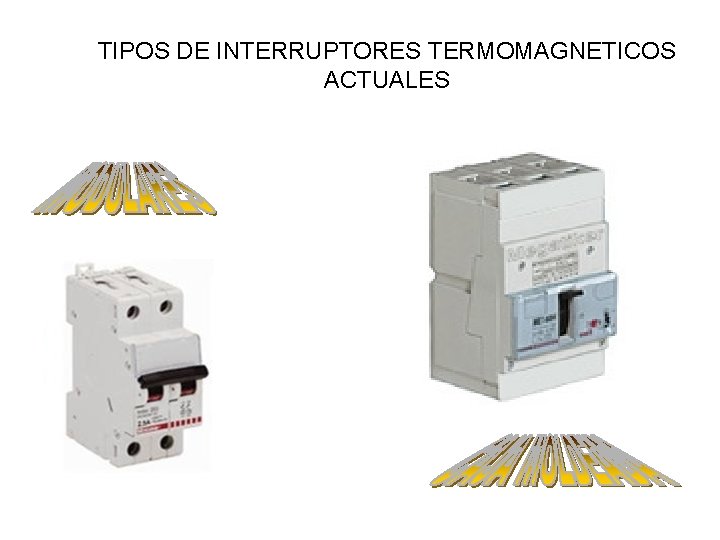

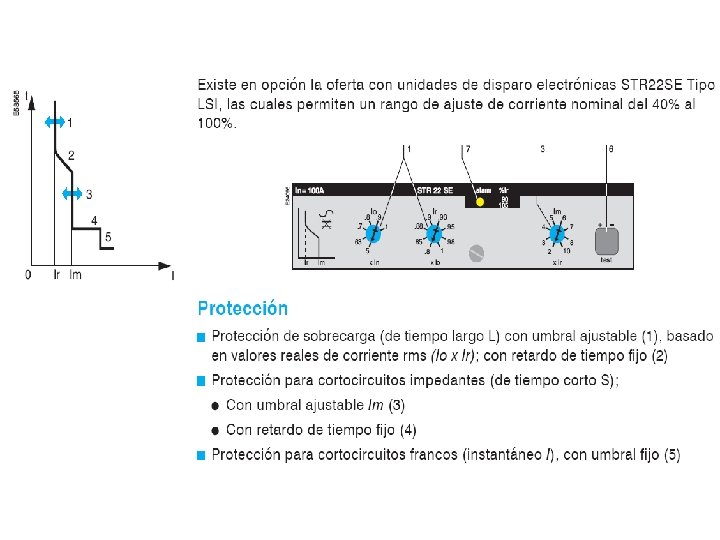

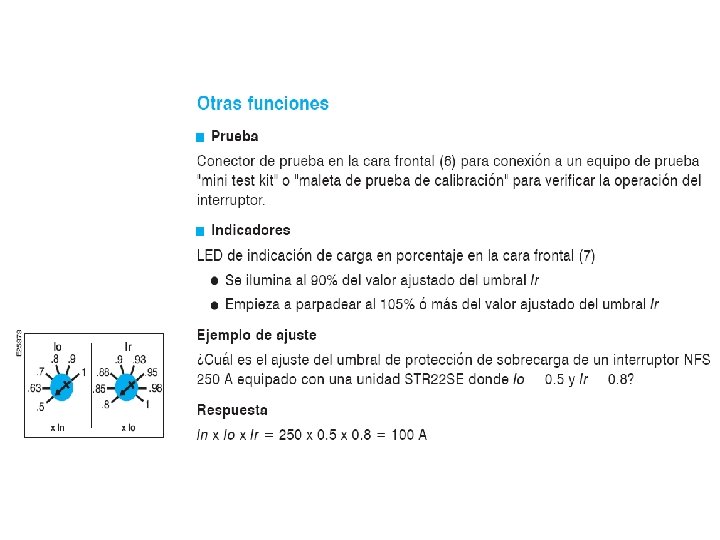

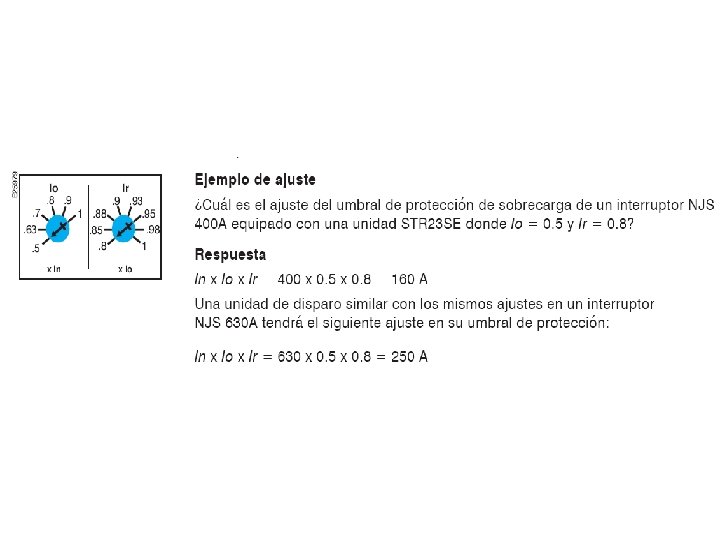

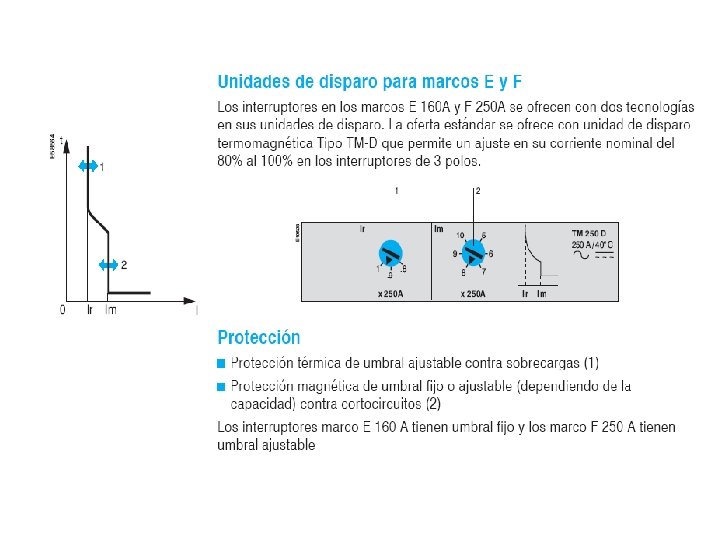

TIPOS DE INTERRUPTORES TERMOMAGNETICOS ACTUALES

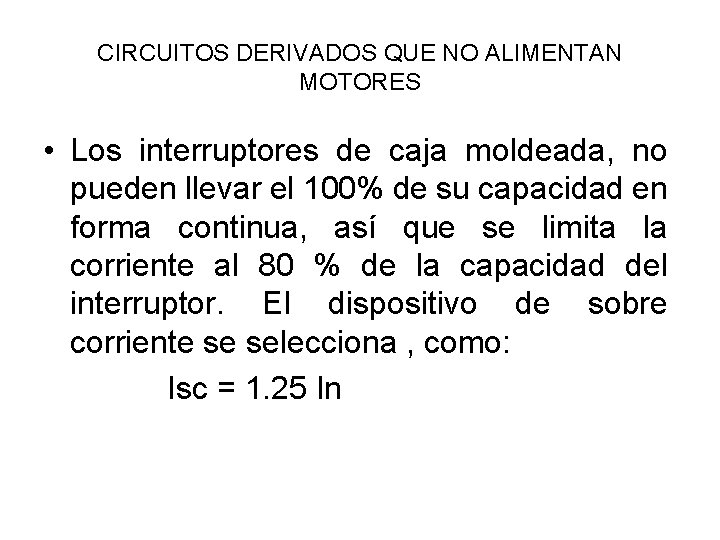

CIRCUITOS DERIVADOS QUE NO ALIMENTAN MOTORES • Los interruptores de caja moldeada, no pueden llevar el 100% de su capacidad en forma continua, así que se limita la corriente al 80 % de la capacidad del interruptor. El dispositivo de sobre corriente se selecciona , como: Isc = 1. 25 In

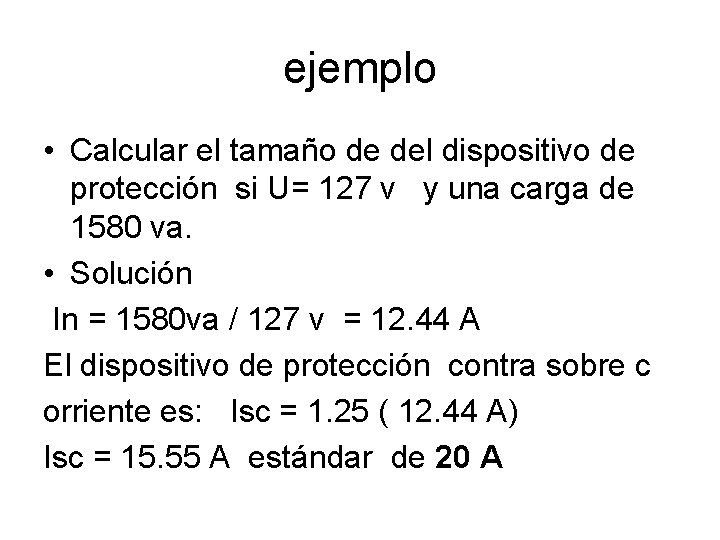

ejemplo • Calcular el tamaño de del dispositivo de protección si U= 127 v y una carga de 1580 va. • Solución In = 1580 va / 127 v = 12. 44 A El dispositivo de protección contra sobre c orriente es: Isc = 1. 25 ( 12. 44 A) Isc = 15. 55 A estándar de 20 A

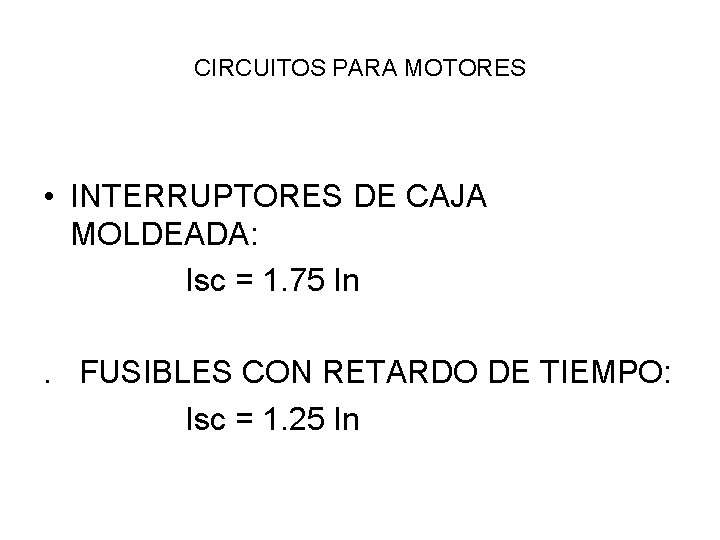

CIRCUITOS PARA MOTORES • INTERRUPTORES DE CAJA MOLDEADA: Isc = 1. 75 In. FUSIBLES CON RETARDO DE TIEMPO: Isc = 1. 25 In

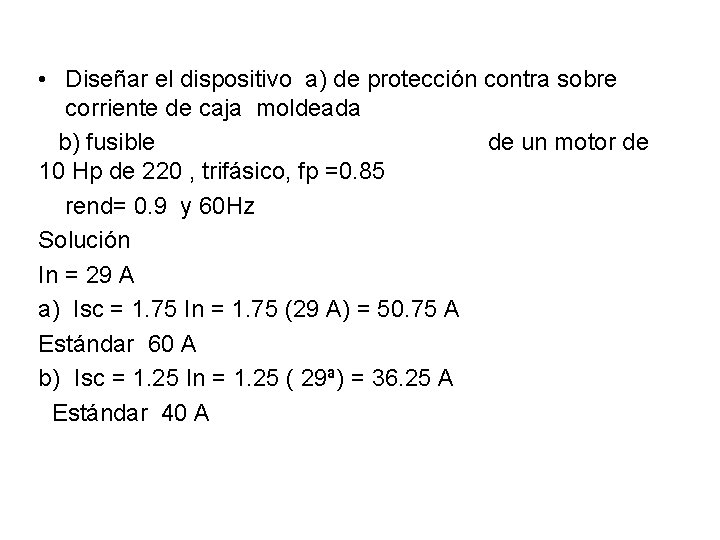

• Diseñar el dispositivo a) de protección contra sobre corriente de caja moldeada b) fusible de un motor de 10 Hp de 220 , trifásico, fp =0. 85 rend= 0. 9 y 60 Hz Solución In = 29 A a) Isc = 1. 75 In = 1. 75 (29 A) = 50. 75 A Estándar 60 A b) Isc = 1. 25 In = 1. 25 ( 29ª) = 36. 25 A Estándar 40 A

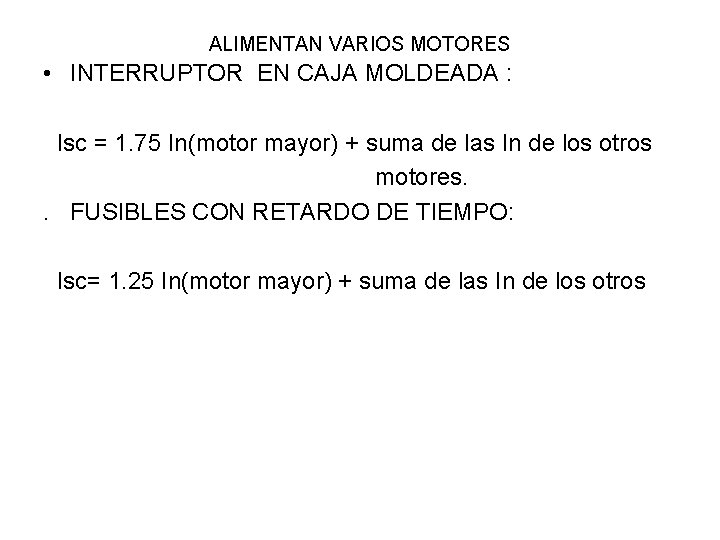

ALIMENTAN VARIOS MOTORES • INTERRUPTOR EN CAJA MOLDEADA : Isc = 1. 75 In(motor mayor) + suma de las In de los otros motores. . FUSIBLES CON RETARDO DE TIEMPO: Isc= 1. 25 In(motor mayor) + suma de las In de los otros

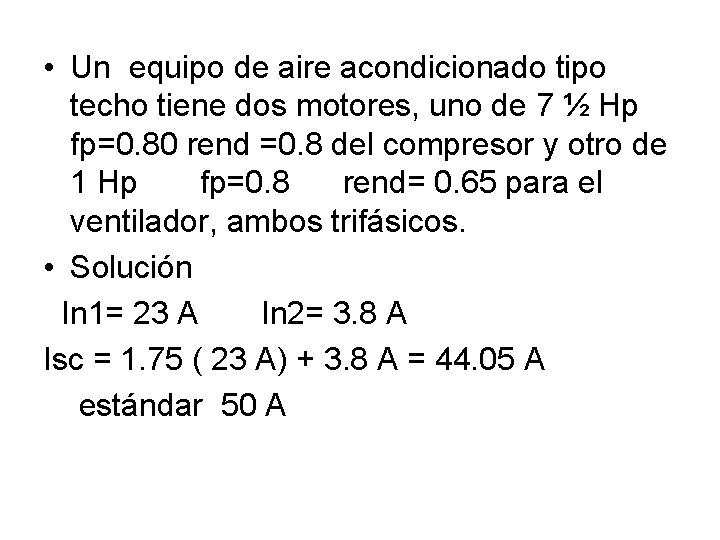

• Un equipo de aire acondicionado tipo techo tiene dos motores, uno de 7 ½ Hp fp=0. 80 rend =0. 8 del compresor y otro de 1 Hp fp=0. 8 rend= 0. 65 para el ventilador, ambos trifásicos. • Solución In 1= 23 A In 2= 3. 8 A Isc = 1. 75 ( 23 A) + 3. 8 A = 44. 05 A estándar 50 A
