INTERPRETAR CURVAS DEL RESPIRADOR. ASINCRONIA PACIENTEVENTILADOR Isabel Mª Murcia Sáez.

INTRODUCCION

INTERACCION PACIENTE-VENTILADOR n n Optimizar la interacción paciente-ventilador y evitar la lucha del paciente-ventilador o asincronía La asincronía se ha asociado con: n n n Aumento del disconfort del enfermo Necesidad de mayor sedación Confusión durante el weaning Aumento del tiempo de ventilación mecánica Aumento de estancia en UCI Posiblemente aumento de mortalidad.

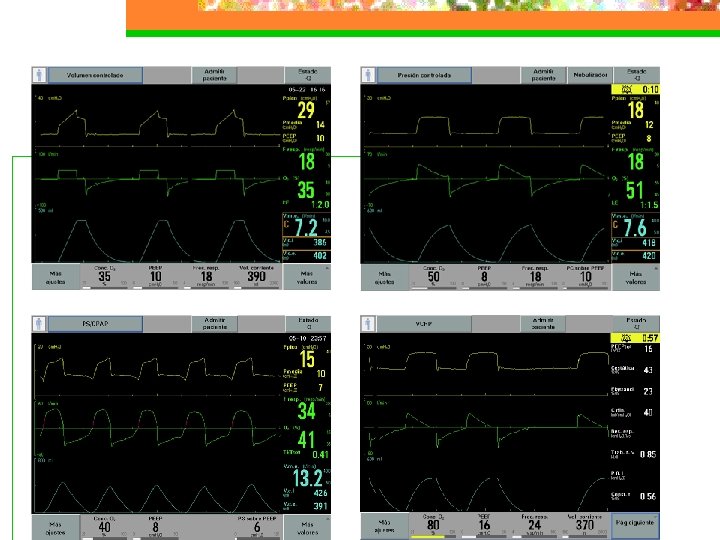

RELACION PACIENTE-VENTILADOR n n n La monitorización de interacción pacienteventilador es parte del cuidado integral del enfermo ventilado Observación del paciente y de las curvas nos permite valorar la sincronía p-v Los respiradores de ultima generación nos permiten ver a tiempo real la morfología de tres curvas: presión, flujo y volumen

Asincronía Por el trigger n Por el flujo n Por el ciclo n

ASINCRONIA TRIGGER Trigger inefectivo n Doble trigger n Auto-trigger n n Trigger inefectivo y doble trigger son las asincronías mas frecuentes (80%)

TRIGGER INEFECTIVO n Relacionado con un aumento de la duración de la ventilación mecánica n Asociado con una menor probabilidad de éxito en el weaning n ¿Marcador de severidad? n Factores asociados n Trigger inapropiado Auto-Peep o atrapamiento n Debilidad muscular, Impulso respiratorio bajo n Nivel de sedación muy profundo n n n El paciente intenta disparar el trigger pero no llega al umbral de activación Se observa una presión negativa ≥ 0, 5 cm H 2 O junto con una aumento del flujo Aumenta el trabajo respiratorio y puede resultar en fatiga muscular El trigger por flujo puede ser más sensible a las necesidades del paciente que el trigger por presión

DOBLE TRIGGER n Doble disparo cuando no ha acabado la espiración n El paciente recibe doble Vt con riesgo de hiperinflación n n Ocurre por una demanda ventilatoria alta por parte del paciente o un tiempo inspiratorio inapropiado( ej Vt demasiado pequeño, tiempo inspiratorio corto) Frecuente en SDRA y en modalidad con flujo continuo con VC.

AUTO-TRIGGER n El respirador inicia una respiración no iniciada por el paciente n n Agua en el circuito Pulsaciones cardiacas Nebulizaciones Umbral de trigger bajo

ASINCRONIA POR FLUJO n Flujo demasiado bajo para el paciente n Flujo demasiado alto para el paciente

FLUJO BAJO PARA EL PACIENTE n n n Hambre de aire Después del trigger siguen trabajando los músculos respiratorios La curva de presión puede mostrar una caída durante la inspiración Aumentar el flujo Cambiar el flujo a decelerado

FLUJO ALTO PARA EL PACIENTE n n n La curva de presión muestra un pico al inicio Se corrige disminuyendo el flujo También puede ocurrir en Presión soporte si el tiempo de subida es demasiado alto

ASINCRONIA POR CICLO n Ciclo se refiere al final de la inspiración asistida por el respirador n n CICLO PREMATURO. CICLO RETRASADO

CICLO PREMATURO n n n El tiempo inspiratorio del respirador es demasiado corto para el paciente El esfuerzo inspiratorio del paciente puede estar todavía presente cuando ha terminado la inspiración del respirador El paciente puede generar presión negativa y activar el trigger resultando en doble trigger Ciclo prematuro: el paciente no acaba la inspiración y el ventilador si

CICLO RETRASADO n n n El tiempo inspiratorio del respirador es demasiado largo para el paciente El paciente acaba la inspiración antes que la inspiración del ventilador Puede activar los músculos espiratorios cuando el respirador todavía esta mandando volumen en la inspiración Ciclo retrasado: la curva de presión tiene un abombamiento al final de la inspiración

MANIOBRAS DISPONIBLES n Monitorizar el confort n n Por observación del paciente: ansiedad, diaforesis, aleteo nasal, poner una mano sobre el pecho del paciente. Por observación de las curvas del respirador

OPTIMIZACION DEL TRIGGER Elegir el tipo de trigger que se adapte al enfermo: por presión o flujo n Cuando hay auto trigger: n n n Aumentar la sensibilidad Cambiar a trigger por presión Observar si desconexión Agua en la tubuladura

OPTIMIZACION DEL TRIGGER n Si Peep intrínseca hay sobrecarga del trigger: intentar reducir la Peep intrínseca n n n Disminuir el volumen minuto Aumentar el tiempo espiratorio PEEP extrínseca que disminuiría la diferencia entra la PEEP extrínseca y la auto PEEP extrínseca debe ser un 70 -80% de la PEEP intrínseca Si conseguimos disminuir esta diferencia entre PEEPs el enfermo se mostrara mas confortable

OPTIMIZACION FLUJO: ASINCRONIA DE FLUJO n Se puede elegir entre un flujo de gas fijo y uno variable n La asincronía por flujo se puede observar en la curva de presión donde se observa una depresión o un pico hacia abajo n Mas frecuente en VC

OPTIMIZACION FLUJO Aumentar el volumen corriente (6 -8 ml/ kg y P meseta < 30 mm. Hg) n Cambiar la forma de flujo cuadrada, decelerada o sinusoidal n Ajustar el T inspiratorio n Con modalidad presión control el flujo es variable y puede ser mas cómodo n

CASO 1 Varón, 63 años con enfisema ingresado en UCI por exacerbación de EPOC n Problema actual: weaning prolongado n

Caso 1 Permanece en Psop 16 -18 cm. H 2 O n Al disminuir Psop < 15 cm. H 2 O, la F resp aumenta a >40 rpm siendo necesario volver a aumentar la Psop. n Trazados: n

Esfuerzos inefectivos Flujo Pva Peso

Medidas para reducir la Peepi n Disminuir la resistencia de las vías aéreas n n n Aumentar el tiempo espiratorio n n n Broncodilatadores y esteroides Aspirar secreciones Disminuir el tiempo inspiratorio Disminuir la frecuencia respiratoria Disminuir el volumen tidal

CASO 2 n n n Mujer 24 años, SDRA 10 días mejoría Fi. O 2 0, 4 y Peep 10 cm. H 2 O Rx aunque mejor todavía muestra infiltrado bilateral Te gustaría comenzar el destete y retiras la sedación Al disminuir la sedación la paciente no tolera la presión soporte y parece luchar contra el respirador en asistida-controlada

curvas

DOBLE TRIGGER

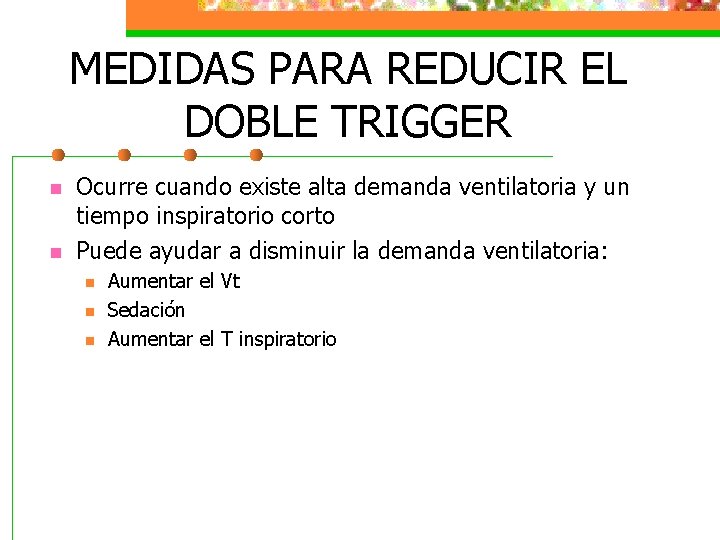

MEDIDAS PARA REDUCIR EL DOBLE TRIGGER n n Ocurre cuando existe alta demanda ventilatoria y un tiempo inspiratorio corto Puede ayudar a disminuir la demanda ventilatoria: n n n Aumentar el Vt Sedación Aumentar el T inspiratorio

CASO 3 n n n Mujer 80 años. Neumonía, deshidratación y perdida de peso Rx tórax: EAP La enfermera llama por alarma del ventilador de “alta frecuencia respiratoria”. La frecuencia respiratoria del paciente es de 35 -40 rpm Se intenta modalidad presión asistida/controlada, volumen asistido/controlado y presión soporte, pero no puede resolver el problema La enfermera le gustaría comenzar con mas sedación y pregunta si estas considerando paralizar al enfermo

Caso 3 n El paciente esta despierto, con una alta frecuencia respiratoria pero sin signos de angustia

AUTO- TRIGGER

Auto-trigger n n n Fugas en el circuito Agua en el circuito Oscilaciones por latido cardiaco Corregir las fugas, eliminar el agua del circuito Aumentar la sensibilidad del Trigger Cambiar el trigger por flujo a trigger por presión
