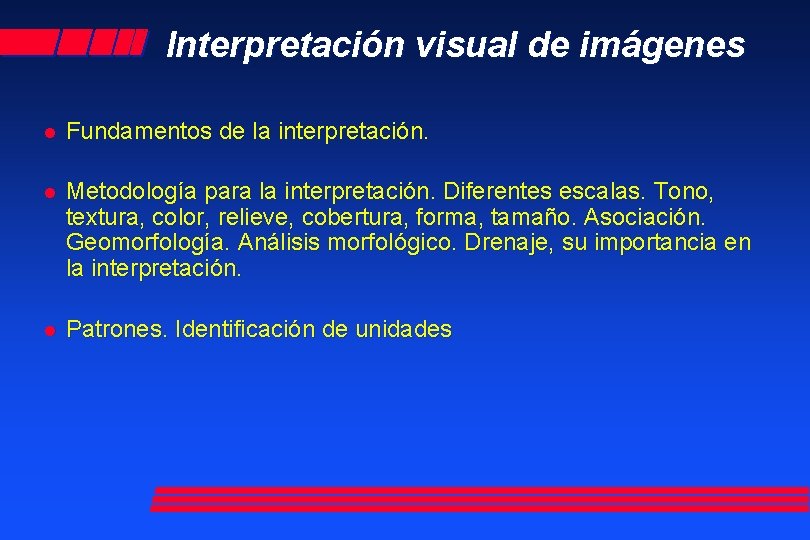

Interpretación visual de imágenes l Fundamentos de la interpretación. l Metodología para la interpretación. Diferentes escalas. Tono, textura, color, relieve, cobertura, forma, tamaño. Asociación. Geomorfología. Análisis morfológico. Drenaje, su importancia en la interpretación. l Patrones. Identificación de unidades

Fotointerpretación l Se puede hacer una comparación entre un profesional utilizando técnicas de teledetección y un conductor de un automóvil transitando por una ruta

El conductor debe tener muy claro su límite derecho sobre la banquina e izquierdo la mano contraria.

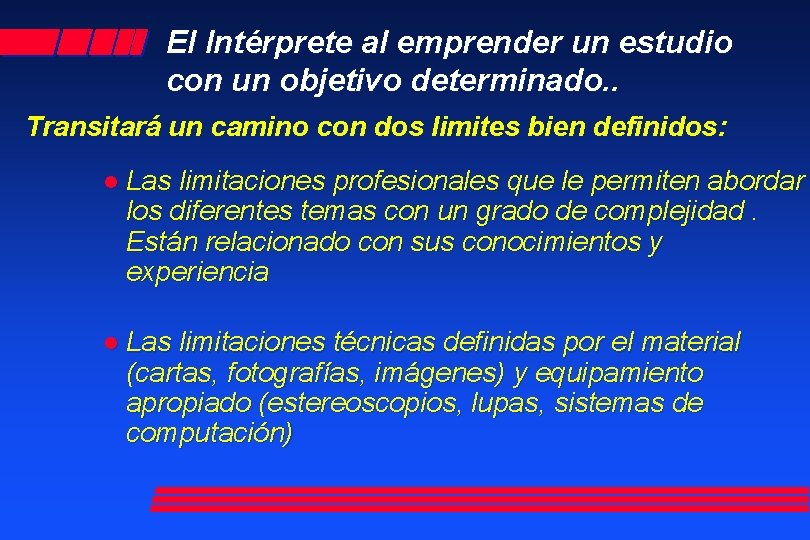

El Intérprete al emprender un estudio con un objetivo determinado. . Transitará un camino con dos limites bien definidos: l Las limitaciones profesionales que le permiten abordar los diferentes temas con un grado de complejidad. Están relacionado con sus conocimientos y experiencia l Las limitaciones técnicas definidas por el material (cartas, fotografías, imágenes) y equipamiento apropiado (estereoscopios, lupas, sistemas de computación)

pr of es io na le s Lim ita cio ne st écn ica s Li m ita ci on es

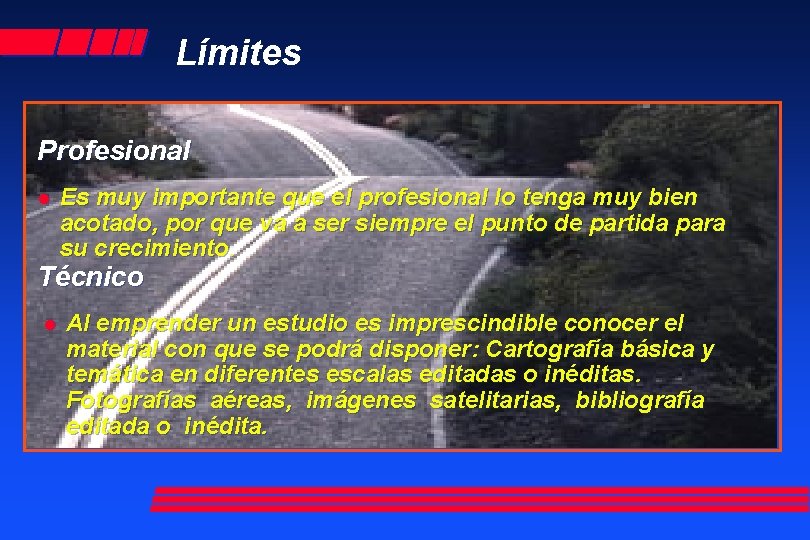

Límites Profesional l Es muy importante que el profesional lo tenga muy bien acotado, por que va a ser siempre el punto de partida para su crecimiento. Técnico l Al emprender un estudio es imprescindible conocer el material con que se podrá disponer: Cartografía básica y temática en diferentes escalas editadas o inéditas. Fotografías aéreas, imágenes satelitarias, bibliografía editada o inédita.

En el caso que el intérprete utilice técnicas de Teledetección, necesita tener una muy buena experiencia de campo, si no la tuviera es imprescindible que sea guiado en su desarrollo profesional por alguien que la tenga.

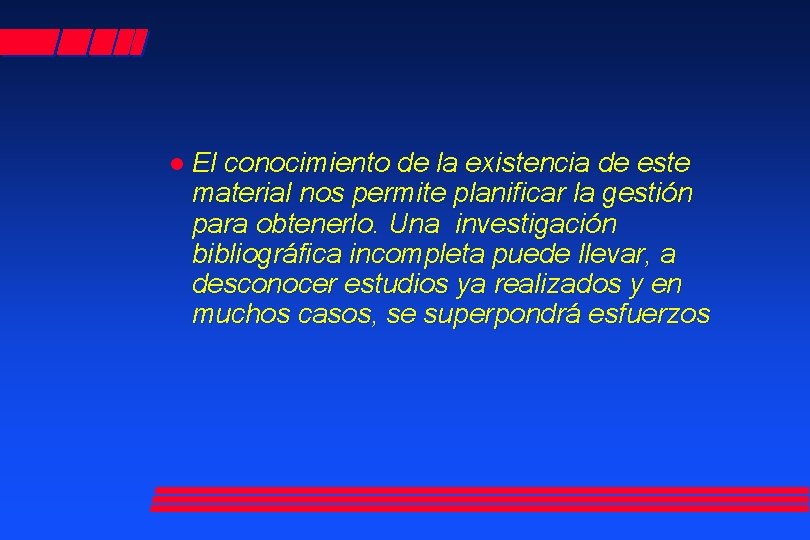

l El conocimiento de la existencia de este material nos permite planificar la gestión para obtenerlo. Una investigación bibliográfica incompleta puede llevar, a desconocer estudios ya realizados y en muchos casos, se superpondrá esfuerzos

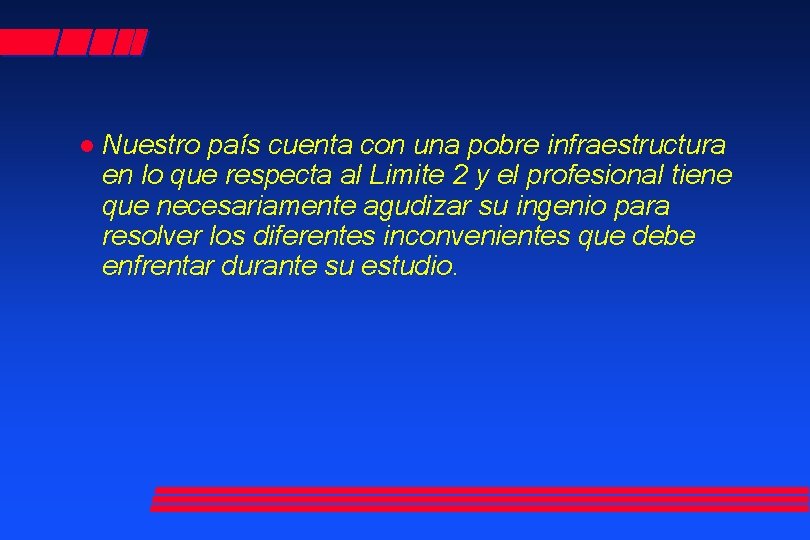

l Nuestro país cuenta con una pobre infraestructura en lo que respecta al Limite 2 y el profesional tiene que necesariamente agudizar su ingenio para resolver los diferentes inconvenientes que debe enfrentar durante su estudio.

l Cuando el conductor tiene bien claro sus dos limites en la ruta, transitará con seguridad y rapidez, este conduciendo por un camino angosto y sin señalizar o en una autopista de doble mano y de muchos carriles.

l Con esto queremos decir que cuando el intérprete emprende un estudio, transitara un camino que inexorablemente tendrá sus limites y si los conoce bien, su trayecto hasta cumplir con el objetivo final, lo transitara con seguridad y sin tropiezos ni complicaciones inesperadas.

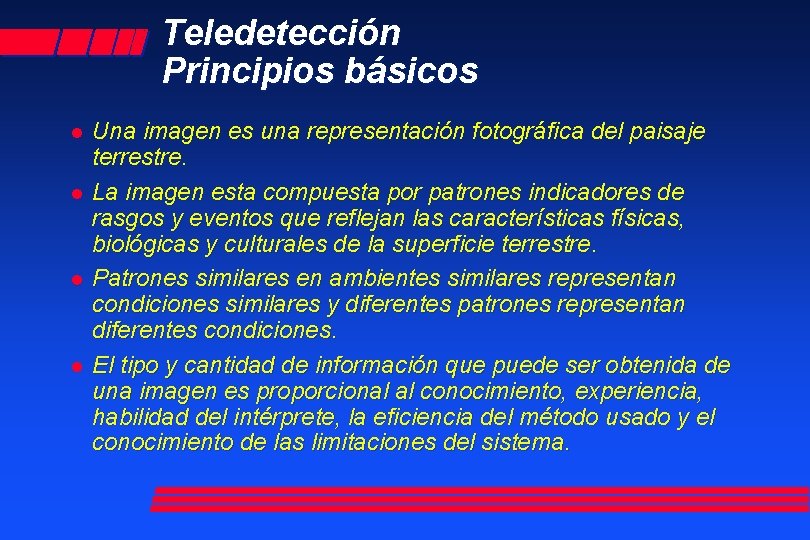

Teledetección Principios básicos l l Una imagen es una representación fotográfica del paisaje terrestre. La imagen esta compuesta por patrones indicadores de rasgos y eventos que reflejan las características físicas, biológicas y culturales de la superficie terrestre. Patrones similares en ambientes similares representan condiciones similares y diferentes patrones representan diferentes condiciones. El tipo y cantidad de información que puede ser obtenida de una imagen es proporcional al conocimiento, experiencia, habilidad del intérprete, la eficiencia del método usado y el conocimiento de las limitaciones del sistema.

Teledetección Principios básicos l Una imagen es una representación fotográfica del paisaje terrestre

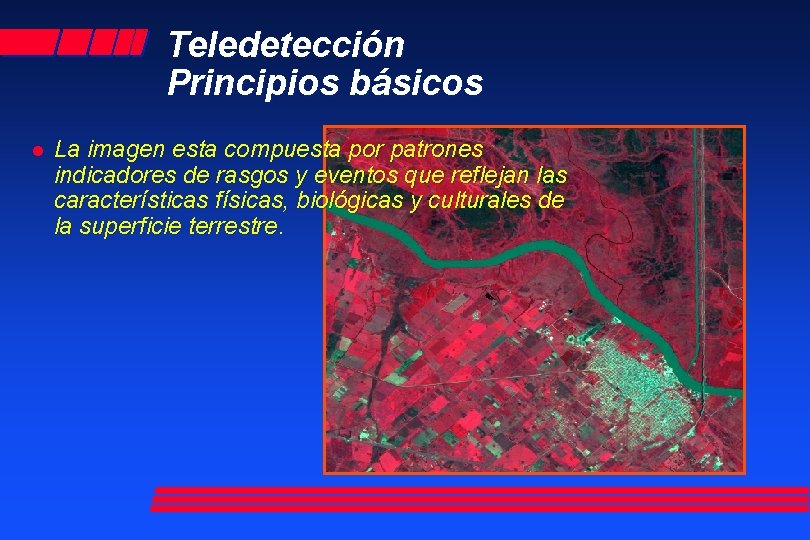

Teledetección Principios básicos l La imagen esta compuesta por patrones indicadores de rasgos y eventos que reflejan las características físicas, biológicas y culturales de la superficie terrestre.

Teledetección Principios básicos l Patrones similares en ambientes similares representan condiciones similares y diferentes patrones representan diferentes condiciones.

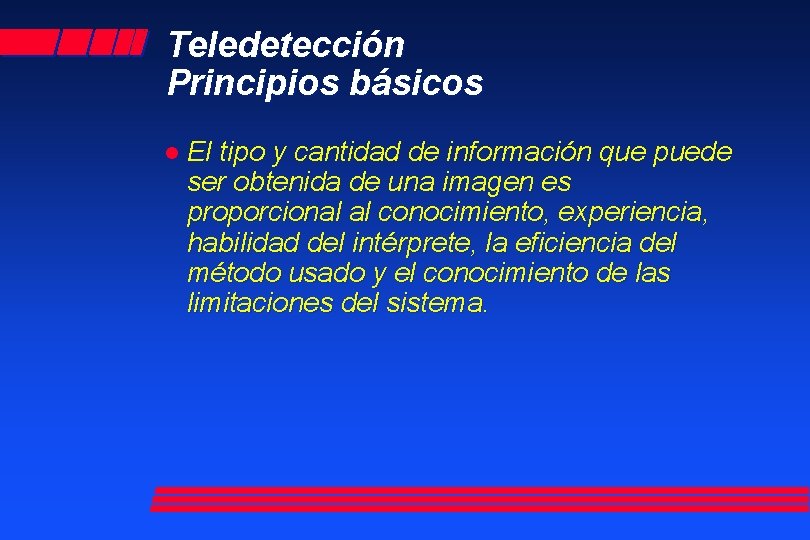

Teledetección Principios básicos l El tipo y cantidad de información que puede ser obtenida de una imagen es proporcional al conocimiento, experiencia, habilidad del intérprete, la eficiencia del método usado y el conocimiento de las limitaciones del sistema.

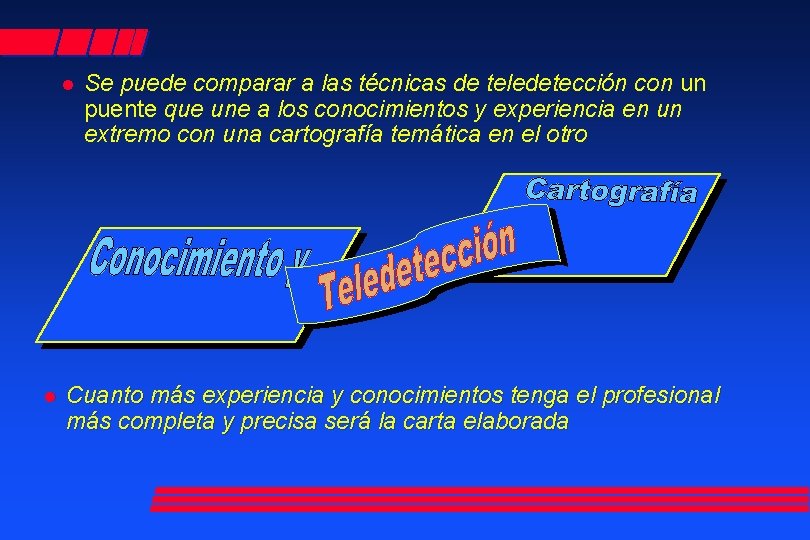

l l Se puede comparar a las técnicas de teledetección con un puente que une a los conocimientos y experiencia en un extremo con una cartografía temática en el otro Cuanto más experiencia y conocimientos tenga el profesional más completa y precisa será la carta elaborada

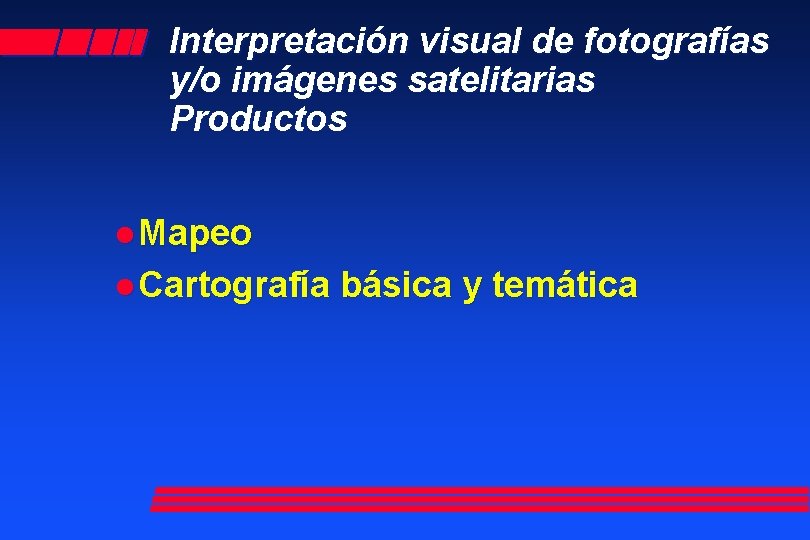

Interpretación visual de fotografías y/o imágenes satelitarias Productos l Mapeo l Cartografía básica y temática

Mapeo l l Muchas veces el intérprete utiliza las fotografías aéreas o las imágenes en el campo para mapear sobre ellas observaciones que realiza “in situ". La mecánica es la siguiente: se encuentra en el área de estudio con fotografías o imágenes a la escala apropiada para su trabajo especifico, se ubica con seguridad el lugar en que esta tomando elementos conspicuos que identifica simultáneamente en el campo y en la foto y luego comienza a mapear sobre la misma los elementos de interés que esta observando, este tipo de técnicas se utiliza para mapear unidades, contactos, puntos de observación, etc.

Cartografía básica o temática l La cartografía básica representa la planimetria: Cursos de agua, infraestructura (Caminos, ductos, instalaciones, etc. ) Con respecto a este tipo de cartas es importante destacar que cuando un intérprete emprende un estudio que involucra una cartografía temática, en la mayoría de los casos no dispone de una carta topográfica a escala apropiada para utilizarla en su estudio y tiene inexorablemente que realizar su propia cartografía básica para luego poder volcar sobre ella, la información generada por la interpretación visual y el chequeo de campo.

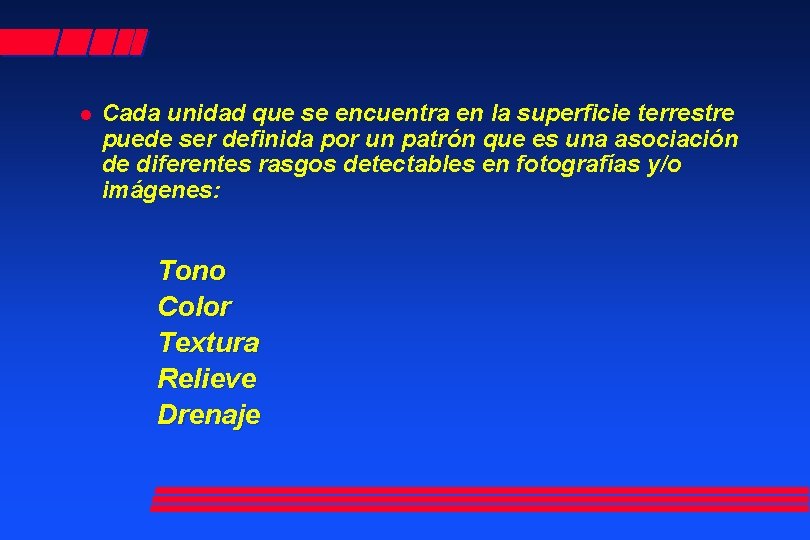

l Cada unidad que se encuentra en la superficie terrestre puede ser definida por un patrón que es una asociación de diferentes rasgos detectables en fotografías y/o imágenes: Tono Color Textura Relieve Drenaje

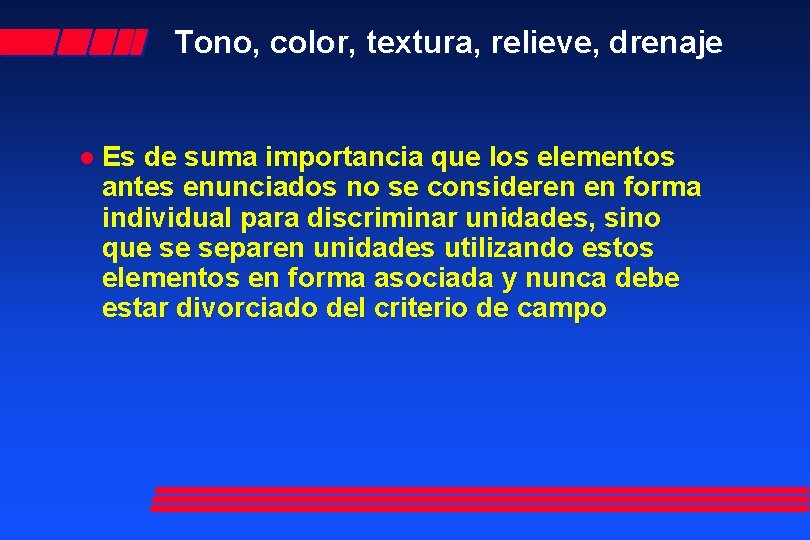

Tono, color, textura, relieve, drenaje l Es de suma importancia que los elementos antes enunciados no se consideren en forma individual para discriminar unidades, sino que se separen unidades utilizando estos elementos en forma asociada y nunca debe estar divorciado del criterio de campo

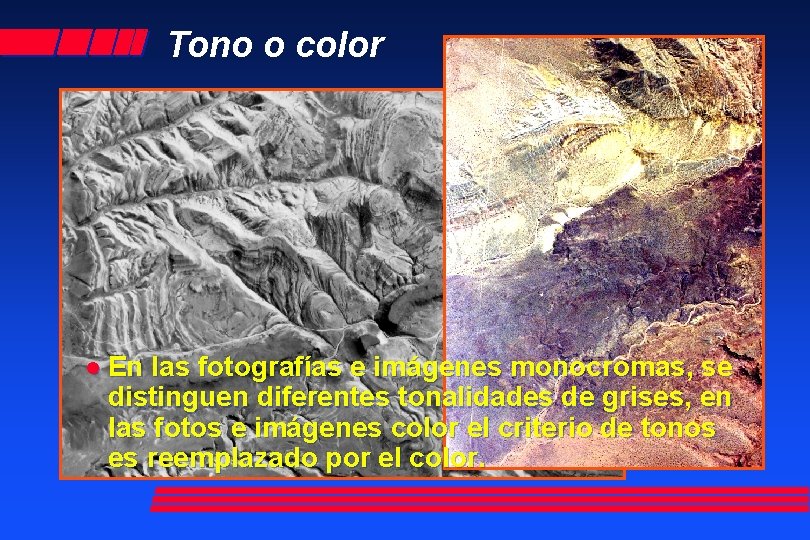

Tono o color l En las fotografías e imágenes monocromas, se distinguen diferentes tonalidades de grises, en las fotos e imágenes color el criterio de tonos es reemplazado por el color.

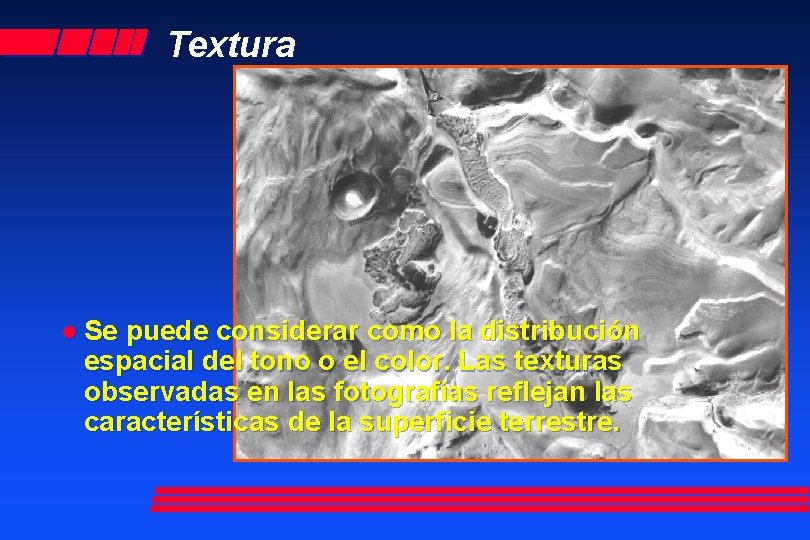

Textura l Se puede considerar como la distribución espacial del tono o el color. Las texturas observadas en las fotografías reflejan las características de la superficie terrestre.

Cobertura l La superficie terrestre presenta una cubierta vegetal que refleja sensiblemente el clima, los materiales superficiales, tipos de rocas y diferentes usos de suelo

Paisaje l La visión estereoscópica nos brinda una clara imagen del paisaje, pendientes y formas de erosión asociadas

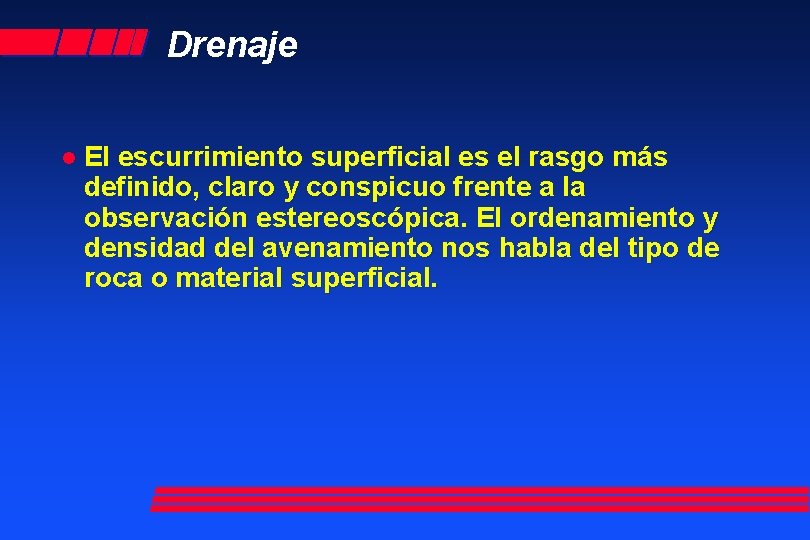

Drenaje l El escurrimiento superficial es el rasgo más definido, claro y conspicuo frente a la observación estereoscópica. El ordenamiento y densidad del avenamiento nos habla del tipo de roca o material superficial.

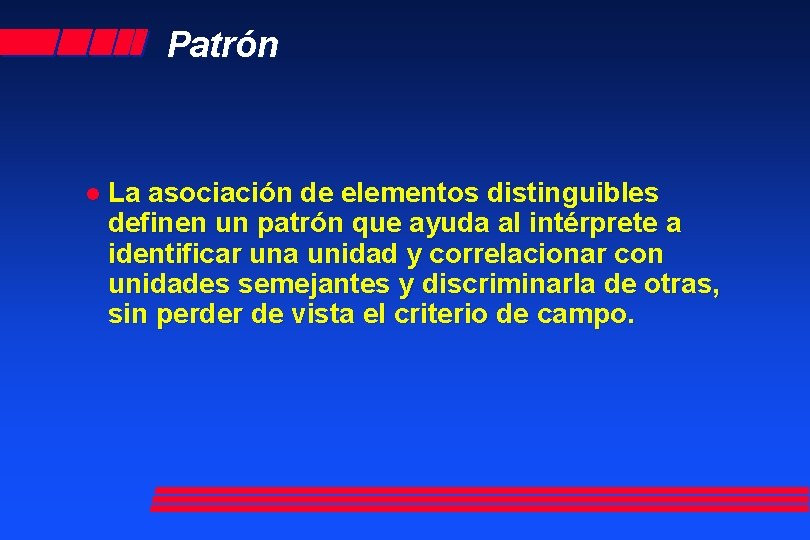

Patrón l La asociación de elementos distinguibles definen un patrón que ayuda al intérprete a identificar una unidad y correlacionar con unidades semejantes y discriminarla de otras, sin perder de vista el criterio de campo.

Rasgos superficiales estáticos l En una primera etapa, con todos estos elementos podemos describir el área de estudio a nivel de diagnosis geográfica

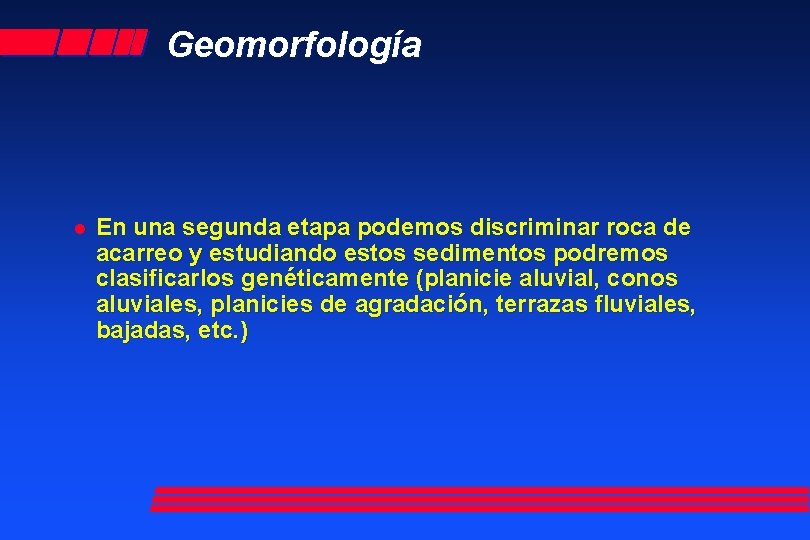

Geomorfología l En una segunda etapa podemos discriminar roca de acarreo y estudiando estos sedimentos podremos clasificarlos genéticamente (planicie aluvial, conos aluviales, planicies de agradación, terrazas fluviales, bajadas, etc. )

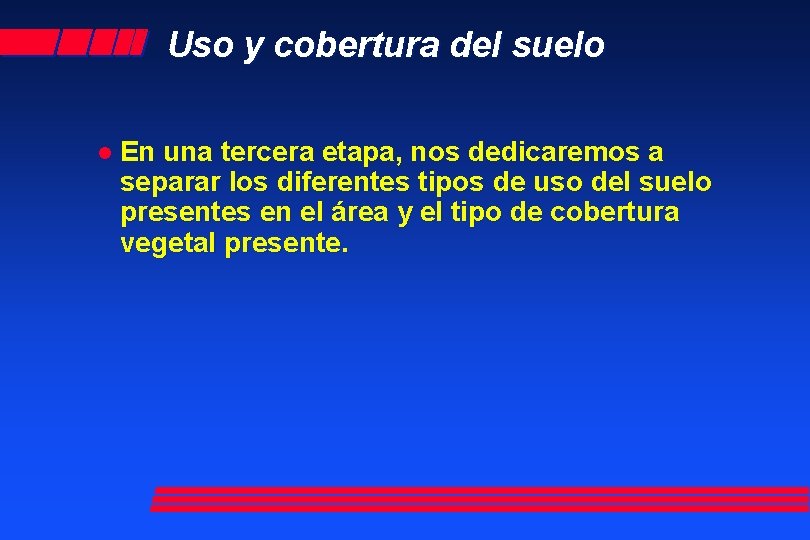

Uso y cobertura del suelo l En una tercera etapa, nos dedicaremos a separar los diferentes tipos de uso del suelo presentes en el área y el tipo de cobertura vegetal presente.

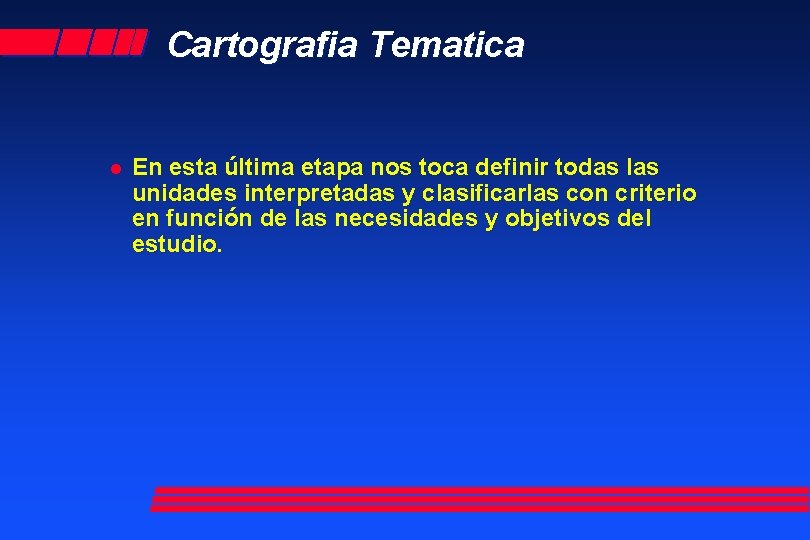

Cartografia Tematica l En esta última etapa nos toca definir todas las unidades interpretadas y clasificarlas con criterio en función de las necesidades y objetivos del estudio.

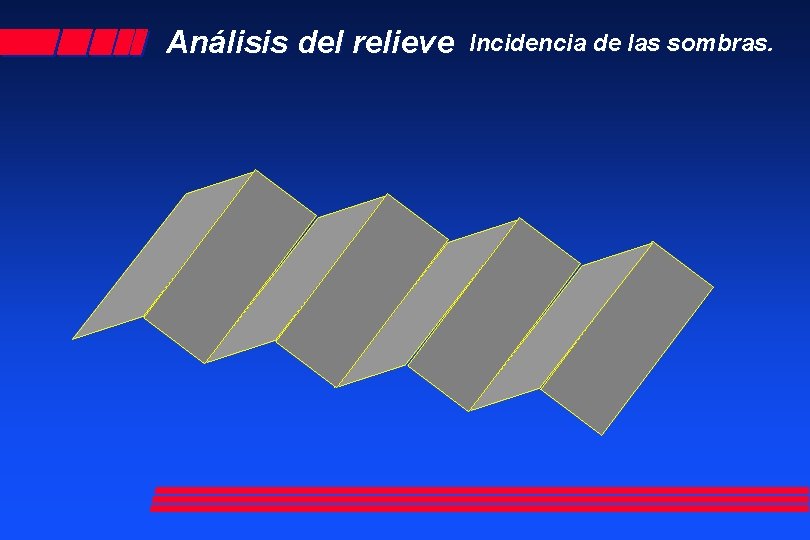

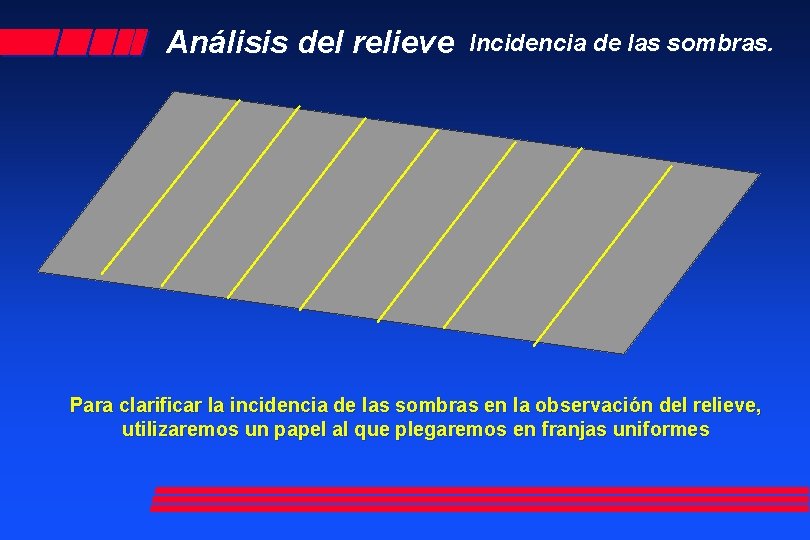

Análisis del relieve Incidencia de las sombras. Para clarificar la incidencia de las sombras en la observación del relieve, utilizaremos un papel al que plegaremos en franjas uniformes

Análisis del relieve Incidencia de las sombras.

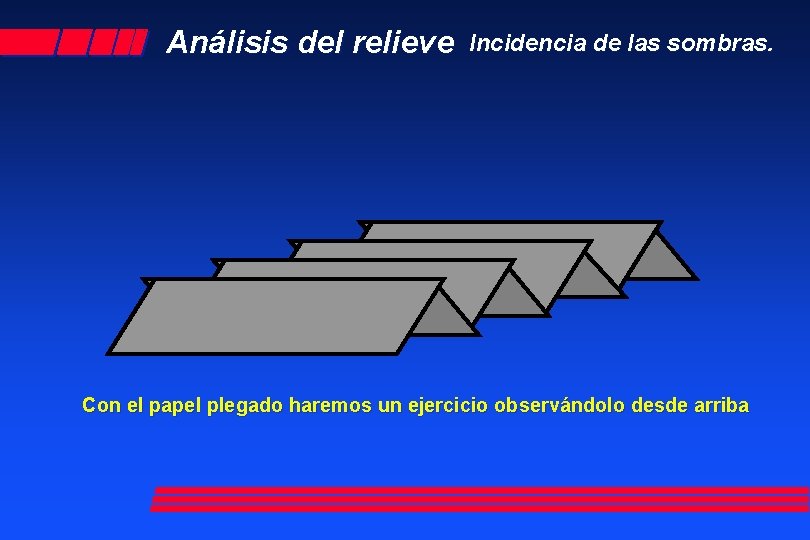

Análisis del relieve Incidencia de las sombras. Con el papel plegado haremos un ejercicio observándolo desde arriba

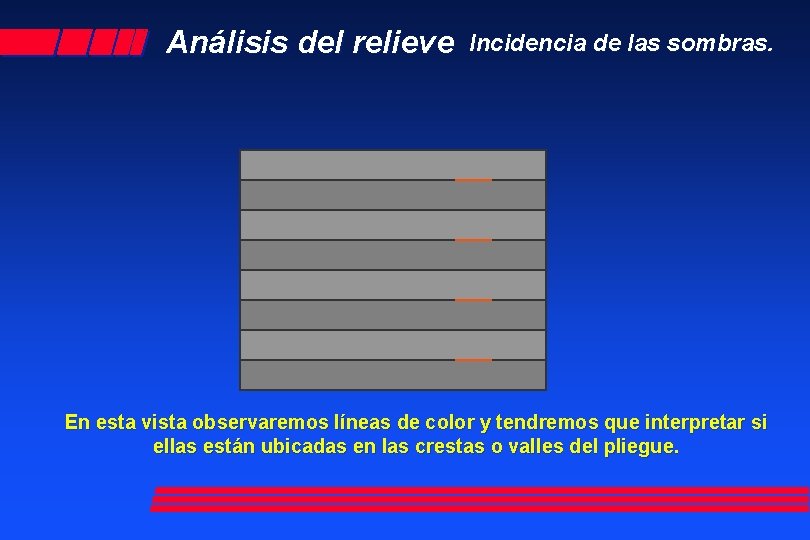

Análisis del relieve Incidencia de las sombras. En esta vista observaremos líneas de color y tendremos que interpretar si ellas están ubicadas en las crestas o valles del pliegue.

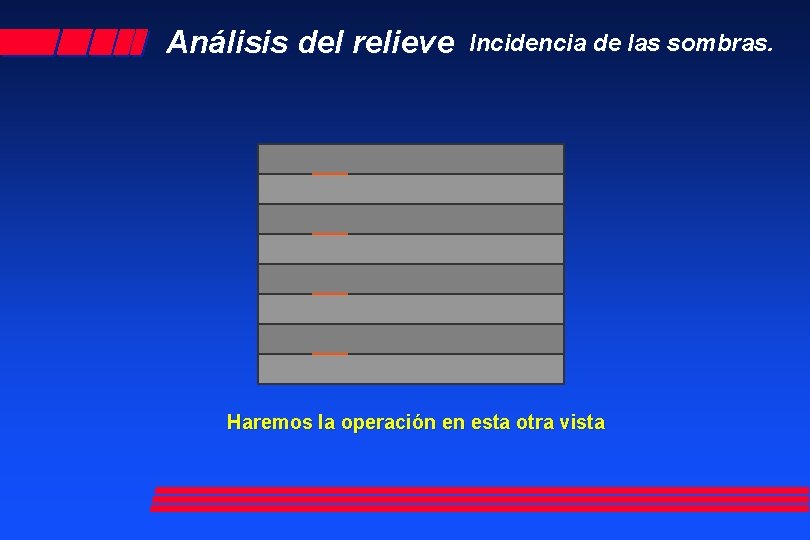

Análisis del relieve Incidencia de las sombras. Haremos la operación en esta otra vista

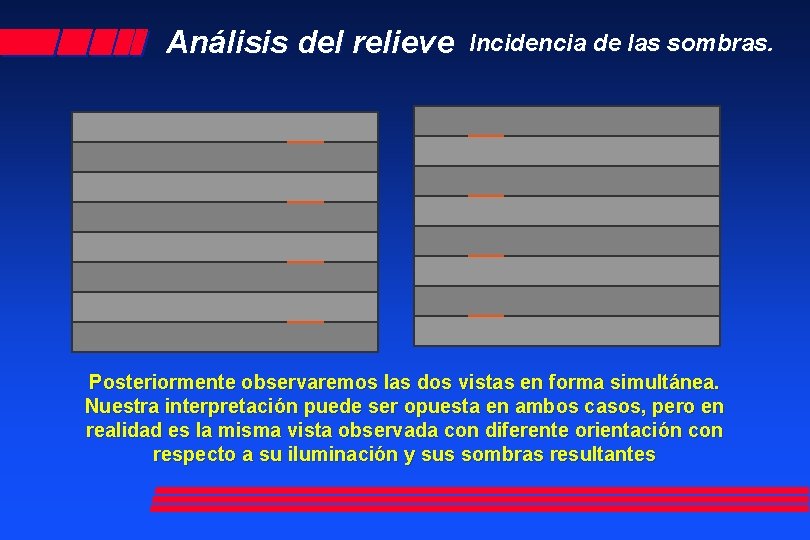

Análisis del relieve Incidencia de las sombras. Posteriormente observaremos las dos vistas en forma simultánea. Nuestra interpretación puede ser opuesta en ambos casos, pero en realidad es la misma vista observada con diferente orientación con respecto a su iluminación y sus sombras resultantes

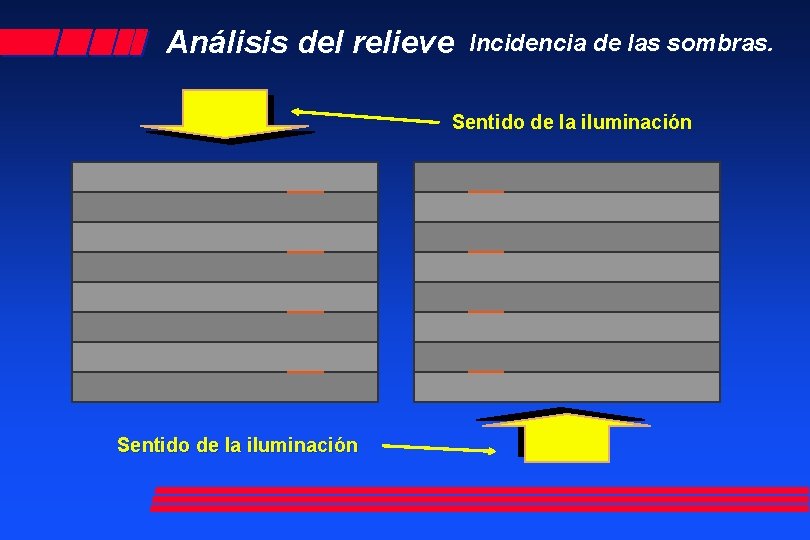

Análisis del relieve Incidencia de las sombras. Sentido de la iluminación

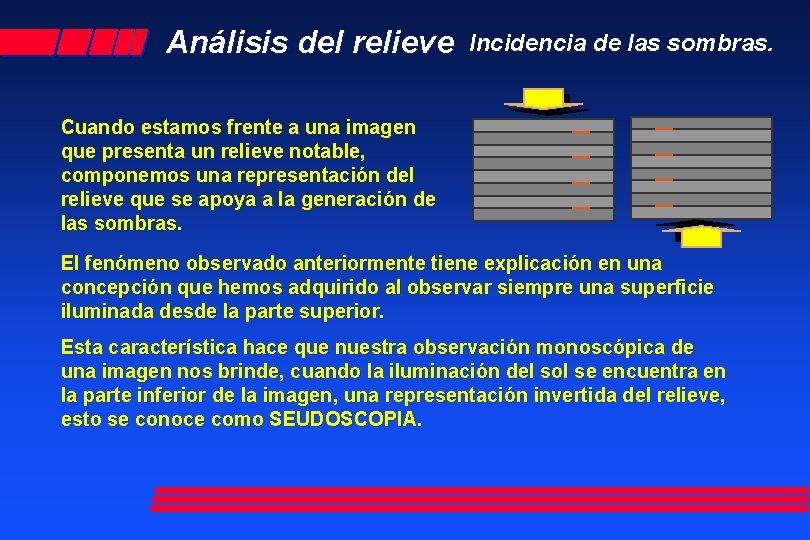

Análisis del relieve Incidencia de las sombras. Cuando estamos frente a una imagen que presenta un relieve notable, componemos una representación del relieve que se apoya a la generación de las sombras. El fenómeno observado anteriormente tiene explicación en una concepción que hemos adquirido al observar siempre una superficie iluminada desde la parte superior. Esta característica hace que nuestra observación monoscópica de una imagen nos brinde, cuando la iluminación del sol se encuentra en la parte inferior de la imagen, una representación invertida del relieve, esto se conoce como SEUDOSCOPIA.

Análisis del relieve Incidencia de las sombras. La misma fotografía aérea rotada 180º
