Interpenetrasie IGO Graad 11 12 Hersiening Developed by

Interpenetrasie IGO Graad 11 & 12 (Hersiening) Developed by: PC Viljoen Senior Educational Specialist for Engineering Graphics and Design Free State Province

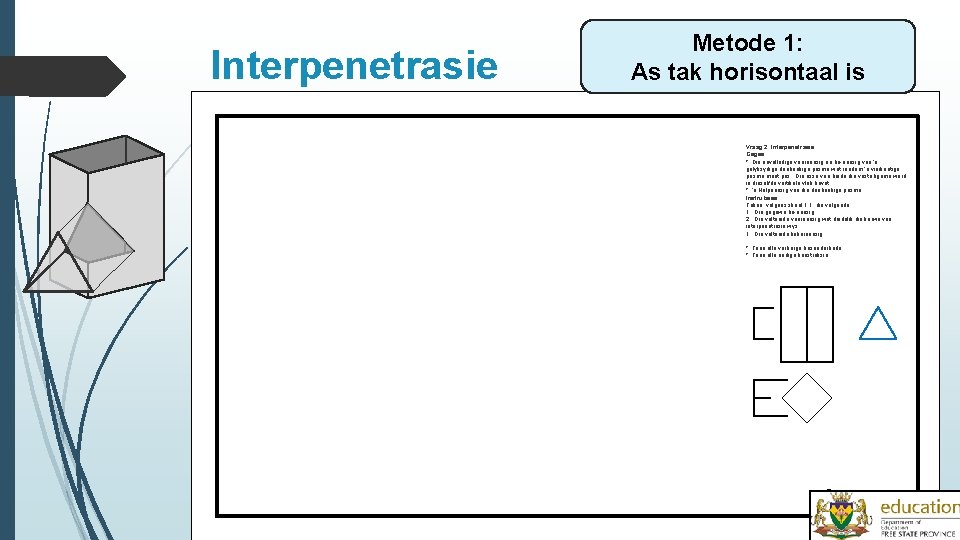

Interpenetrasie Metode 1: As tak horisontaal is Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. TASK NO

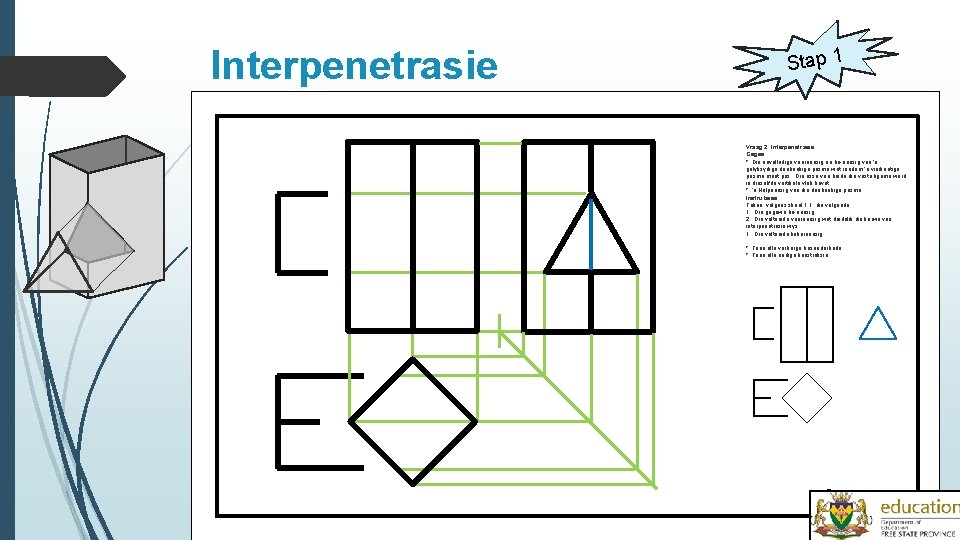

Interpenetrasie Stap 1 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. TASK NO

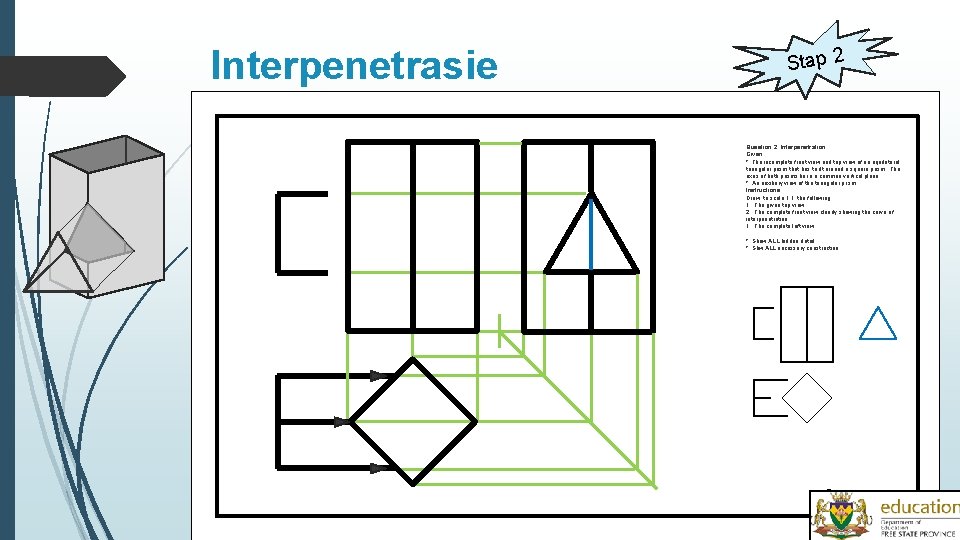

Interpenetrasie Stap 2 Question 2: Interpenetration Given: * The incomplete front view and top view of an equilateral triangular prism that has to fit around a square prism. The axes of both prisms lie in a common vertical plane * An auxiliary view of the triangular prism Instructions: Draw, to scale 1: 1, the following: 1. The given top view 2. The complete front view clearly showing the curve of interpenetration 1. The complete left view * Show ALL hidden detail * Shw ALL necessary construction. TASK NO

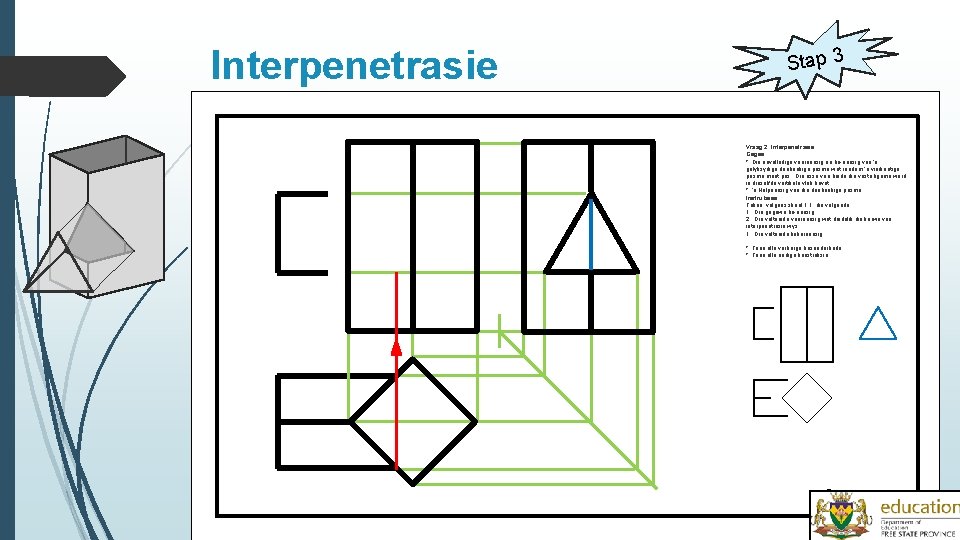

Interpenetrasie Stap 3 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. TASK NO

Interpenetrasie Stap 4 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. . TASK NO

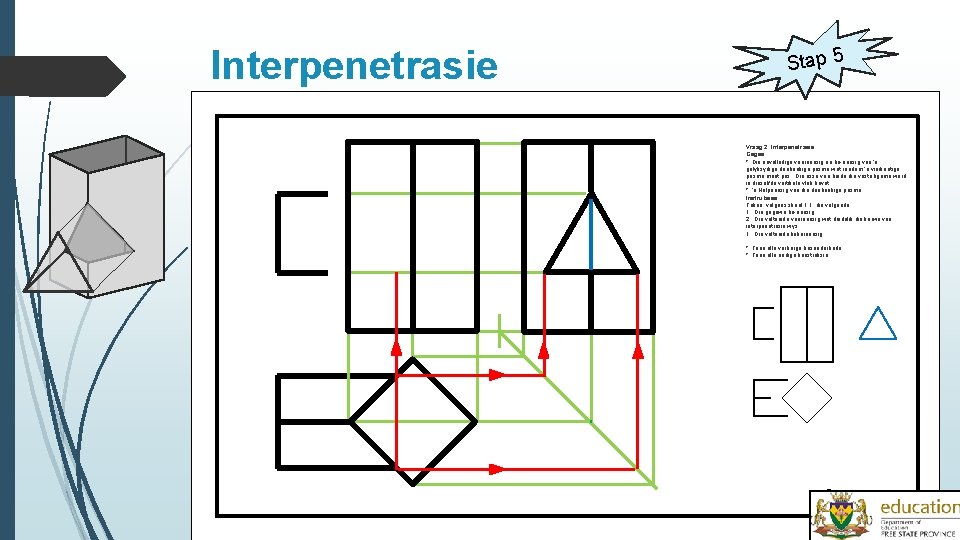

Interpenetrasie Stap 5 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. TASK NO

Interpenetrasie Stap 6 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. TASK NO

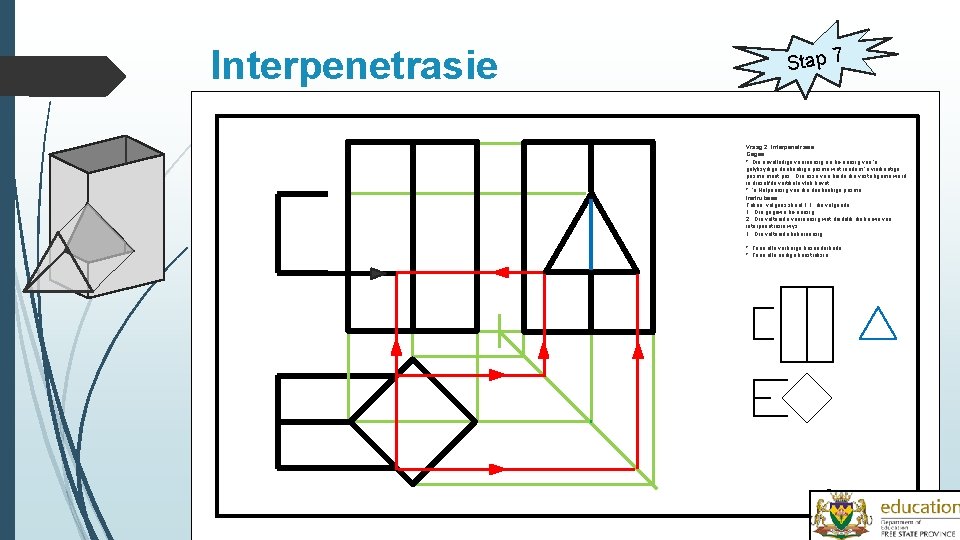

Interpenetrasie Stap 7 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. TASK NO

Interpenetrasie Stap 8 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. . TASK NO

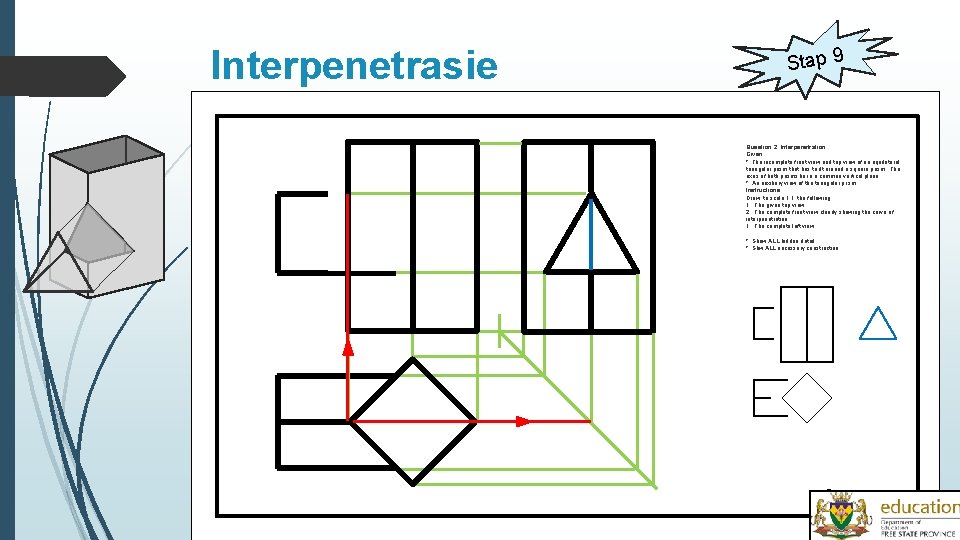

Interpenetrasie Stap 9 Question 2: Interpenetration Given: * The incomplete front view and top view of an equilateral triangular prism that has to fit around a square prism. The axes of both prisms lie in a common vertical plane * An auxiliary view of the triangular prism Instructions: Draw, to scale 1: 1, the following: 1. The given top view 2. The complete front view clearly showing the curve of interpenetration 1. The complete left view * Show ALL hidden detail * Shw ALL necessary construction. TASK NO

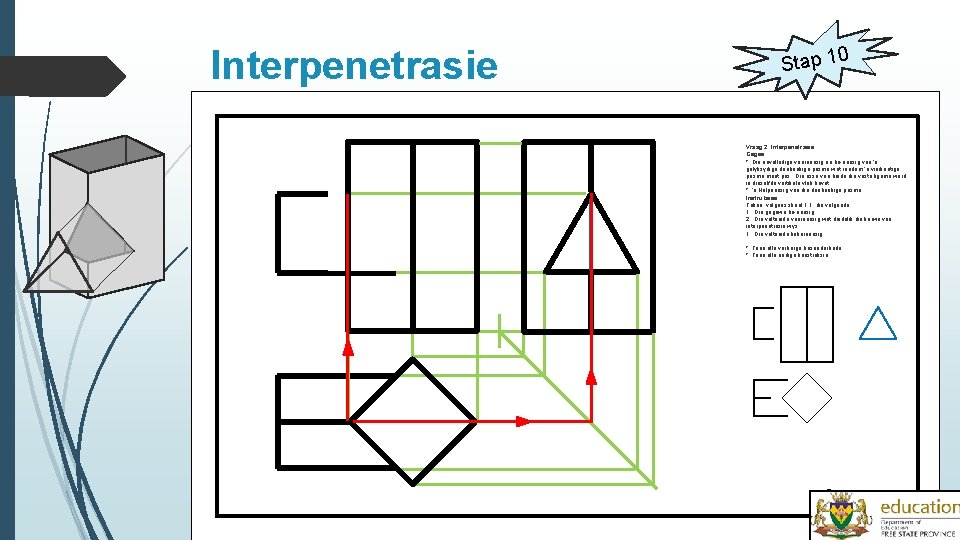

Interpenetrasie Stap 1 0 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. TASK NO

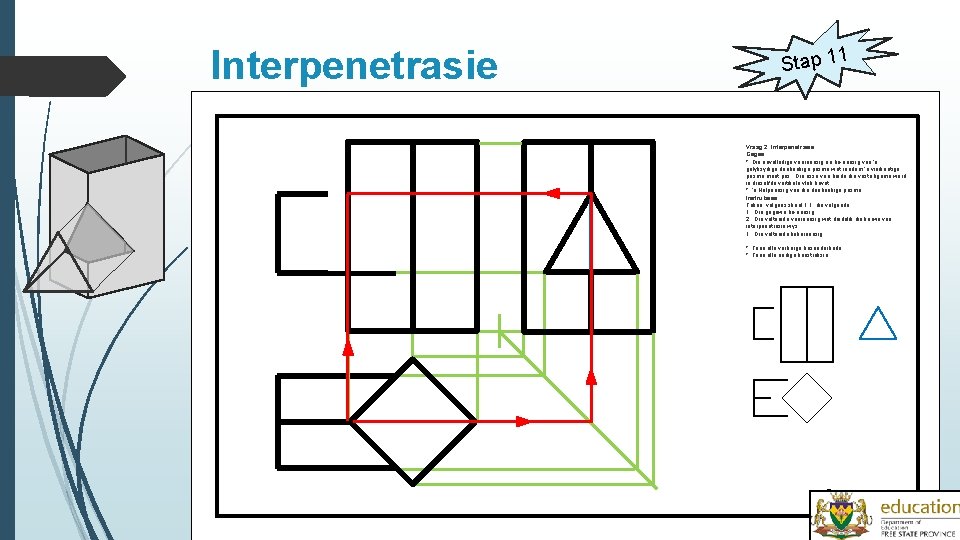

Interpenetrasie Stap 1 1 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. TASK NO

Interpenetrasie Stap 1 2 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. TASK NO

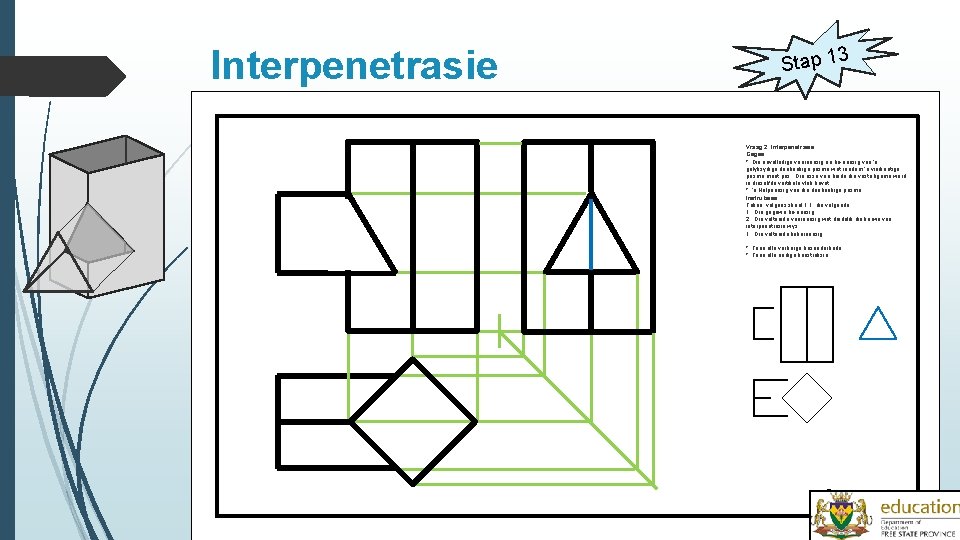

Interpenetrasie Stap 1 3 Vraag 2: Interpenetrasie Gegee: * Die onvolledige vooraansig en bo-aansig van ‘n gelyksydige driehoekige prisma wat rondom ‘n vierkantige prisma moet pas. Die asse van beide die vaste ligame word in dieselfde vertikale vlak bevat. * ‘n Hulpaansig van die driehoekige prisma. Instruksies: Teken, volgens skaal 1: 1, die volgende: 1. Die gegewe bo-aansig 2. Die voltooide vooraansig wat duidelik die kurwe van interpenetrasie wys. 1. Die voltooide linkeraansig * Toon alle verborge besonderhede * Toon alle nodige konstruksie. TASK NO
