Internet de las Cosas Sensores Conceptos Rogelio Ferreira
- Slides: 17

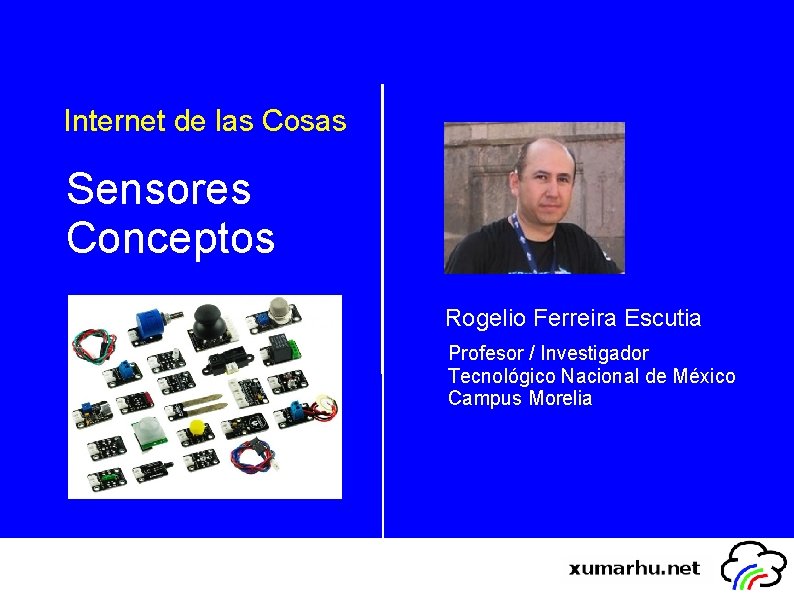

Internet de las Cosas Sensores Conceptos Rogelio Ferreira Escutia Profesor / Investigador Tecnológico Nacional de México Campus Morelia
Conceptos sobre Sensores
Concepto de Sensor Un sensor es un elemento que produce una señal relacionada con la cantidad que se está midiendo (William Bolton). Un sensor es todo aquello que tiene una propiedad sensible a una magnitud del medio, y al variar esta magnitud también varia con cierta intensidad la propiedad, es decir, manifiesta la presencia de dicha magnitud, y también su medida (Wikipedia). “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 3
Concepto de Transductor Con frecuencia se utiliza el termino transductor en vez de sensor. Un transductor se define como el elemento que al someterlo a un cambio físico experimenta un cambio relacionado (William Bolton). Un transductor es un dispositivo capaz de transformar o convertir una determinada manifestación de energía de entrada, en otra diferente a la salida, pero de valores muy pequeños en términos relativos con respecto a un generador (Wikipedia). “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 4
Características sobre la calidad y desempeño de los sensores
Intervalo y Extensión Son los límites entre los cuales puede variar la entrada. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 6
Error Es la diferencia entre el resultado de una medición y el valor verdadero de la cantidad que se mide: – Error = valor medido – valor real “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 7
Exactitud Es la suma de todos los errores posibles mas el error en la exactitud de la calibración del transductor. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 8
Sensibilidad Es la relación que indica cuánta salida se obtiene por unidad de entrada. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 “Sensores de Temperatura”, https: //www. monografias. com/trabajos 104/sensores-temperatura. shtml 9
Error por Histéresis Se produce cuando existen distintas salidas de la misma cantidad medida. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 “Introducción a la Instrumentación”, http: //laboratorios. fi. uba. ar/lscm/Instrum 01. pdf 10
Error por no linealidad En un transductor ideal la relación entre la entrada y salida es lineal, pero en la realidad no se sigue esta linealidad. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 “Linealidad”, http: //www. metas. com. mx/guiametas/La-Guia-Met. As-08 -01 -linealidad. pdf 11
Repetibilidad / Reproducibilidad Es la capacidad del transductor para producir la nusna salida después de aplicar varias veces el mismo valor de entrada “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 12
Estabilidad Es la capacidad para producir la misma salida cuando se usa para medir una entrada constante en un periodo. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 13
Banda / Tiempo Muerto Es el intervalo de valores de entrada para los cuales no hay salida. 14
Resolución Es cuando la entrada varía continuamente en todo el intervalo y las señales de salida de algunos sensores pueden cambiar en pequeños escalones. 15
Impedancia de salida Es la impedancia que presenta un sensor y que puede afectar la conexión del sensor con el circuito a que se va a conectar, ya que la conexión puede ser en serie ó en paralelo. 16
rogelio. fe@morelia. tecnm. mx rogeplus@gmail. com xumarhu. net Rogelio Ferreira Escutia Profesor / Investigador Tecnológico Nacional de México Campus Morelia @rogeplus https: //www. youtube. com/ channel/UC 0 on 88 n 3 Lw. TKx. Jb 8 T 09 s. Gjg rogelioferreiraescutia
