International Currency Technologies Corporation SCA 1 Coin Acceptor
- Slides: 39
International Currency Technologies Corporation SCA 1 Coin Acceptor Sales Kit Product & Marketing Department April 1, 2010 International Currency Technologies Corporation Confidential 1
SCA 1 Sales Kit Outline: • • Key Features Product Dimensions Recognition Tech Anti-String System Sorter Compatible Self Learning Trouble shooting Q&A International Currency Technologies Corporation Confidential 2
Key Features (1) 1. 2. 3. 4. 5. Multi-frequency technology and Optical Sensor for reliable coin recognition. Mechanical and Optical Anti-String system. SCA 1 compatible with G 13/RM 5 Coin Sorter Support self-learning. Bezel compatible design. International Currency Technologies Corporation Confidential 3
Key Features (2) 1. SCA 1 PARALLEL (PARALLEL) l 2. SCA 1 CCTALK (CCTALK + PARALLEL) l 3. Support Sorter SCA 1 PULSE (PULSE + PARALLEL) l Self-learning International Currency Technologies Corporation Confidential 4
SCA 1 Flow Type Dimensions H: 102, W: 88. 8 , D: 55 International Currency Technologies Corporation Confidential 5

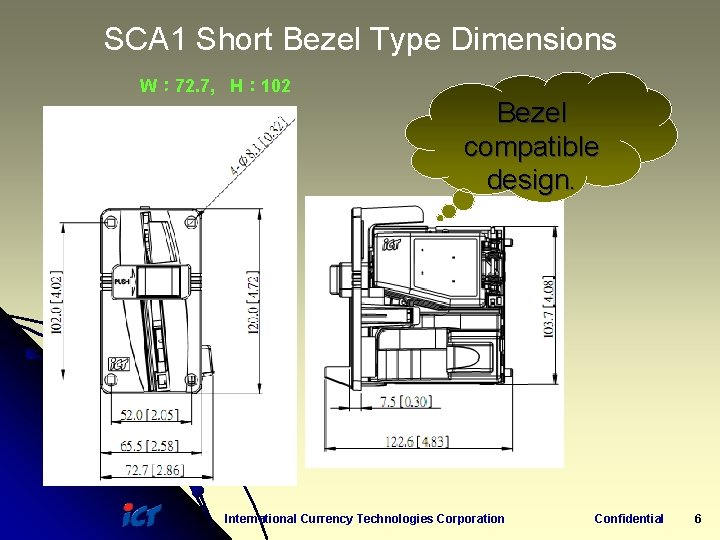

SCA 1 Short Bezel Type Dimensions W: 72. 7, H: 102 Bezel compatible design. International Currency Technologies Corporation Confidential 6
Multi-frequency Technology and Optical Sensor for reliable coin recognition 1. Optimum material recognition. 2. 24 measuring parameters. 3. Optical Sensor. International Currency Technologies Corporation Confidential 7
32 Coin Channels available 1. 16 Coin channels can select. 2. 32 Coin channels available. International Currency Technologies Corporation Confidential 8
Mechanical Anti-String System Anti-Fishing Hook International Currency Technologies Corporation Confidential 9

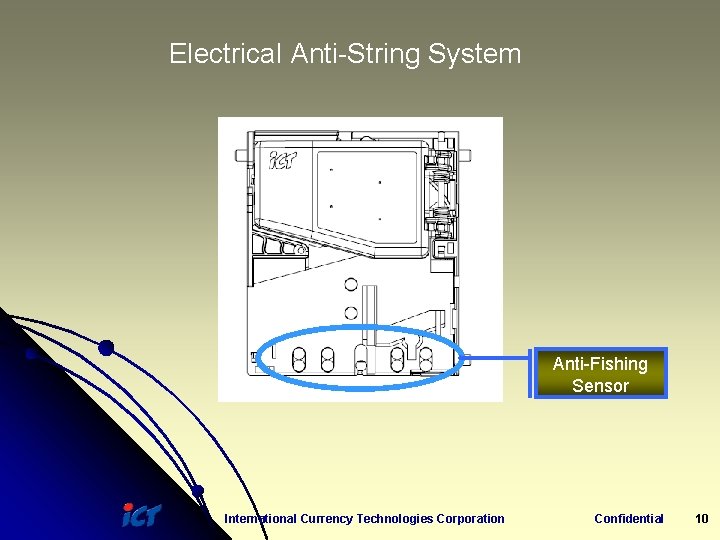

Electrical Anti-String System Anti-Fishing Sensor International Currency Technologies Corporation Confidential 10
Coin path road map Hook Optical Sensor Accept Reject International Currency Technologies Corporation Confidential 11
SCA 1 Coin Sorter option available SCA 1 Sorter International Currency Technologies Corporation Confidential 12
SCA 1 Coin Sorter 0 3 2 1 International Currency Technologies Corporation Confidential 13
SCA 1 compatible with G 13 Coin Sorter G 13 NRI Sorter SCA 1 NRI Sorter International Currency Technologies Corporation Confidential 14
SCA 1 (cc. Talk / Parallel) with Sorter Switch 2 Dip 9 – setting for ICT, NRI or COMESTERO sorter International Currency Technologies Corporation Confidential 15

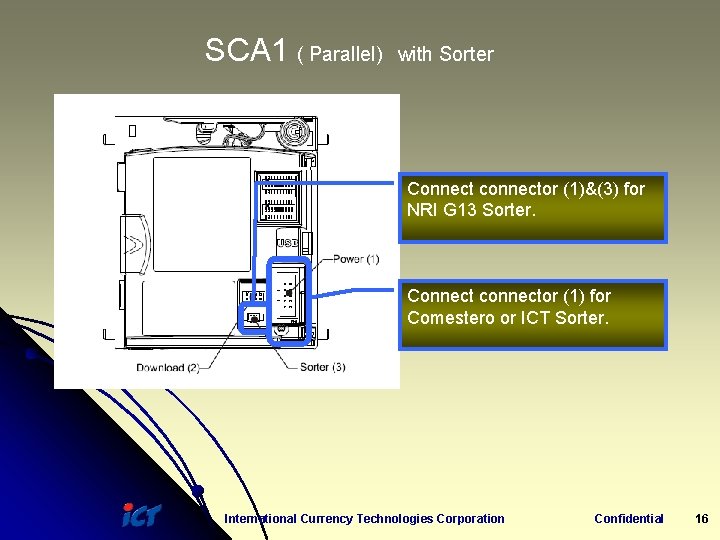

SCA 1 ( Parallel) with Sorter Connect connector (1)&(3) for NRI G 13 Sorter. Connect connector (1) for Comestero or ICT Sorter. International Currency Technologies Corporation Confidential 16
Self Learning • SCA 1 ( Pulse + Parallel ) • Easy self-learning • Convenient to method. add new currencies. International Currency Technologies Corporation Confidential 17
Error Message & Trouble Shooting International Currency Technologies Corporation Confidential 18
International Currency Technologies Corporation Q&A Thank You International Currency Technologies Corporation Confidential 19
SCA 1 Sales Kit Appendix Outline: • • • Model Name Define Dip Switch Setting Cleaning Methods Trouble Shooting Comparison Chart Product Part Numbers Model Name Define Product Specifications Connector & Pin Assignment International Currency Technologies Corporation Confidential 20
Model Name Define 1. 2. SCA 1 -FCC-EU 6 -01 1 2 34 5 67 8 Model : SCA 1 ME type : F = Flow Diameter=29 mm , E = Flow Diameter=32. 5 mm , S = Short Bezel , L = Long Bezel. 3. HW type : G = Parallel+Rs 232+USB , C = cc. Talk+Parallel 1 , P = Pulse 4. Protocol type : L = Parallel , I= Parallel 1 , R= Rs 232 , U = USB , C= cc. Talk , P= Pulse 5. Currency : EU = euro. 6. Coin type : 1~16 or 1~8(HW P type only) 7. Customer code : - = General. 8. SW Version : 00~FF. International Currency Technologies Corporation Confidential 21
Product Part Numbers SCA 1 for Europe - 5 RSCA 1 -221 D 0 LEU 8 -01 SCA 1 for USA - 5 RSCA 1 -231 D 0 LUS 6 -01 International Currency Technologies Corporation Confidential 22
Product Specifications International Currency Technologies Corporation Confidential 23
Optical Acceptance Sensors 1. Optical accepted coin sensor. 2. Sorting control in coin outlet area. International Currency Technologies Corporation Confidential 24
Easy to set-up and install All Dip Switch Setting Easy to set-up International Currency Technologies Corporation Confidential 25

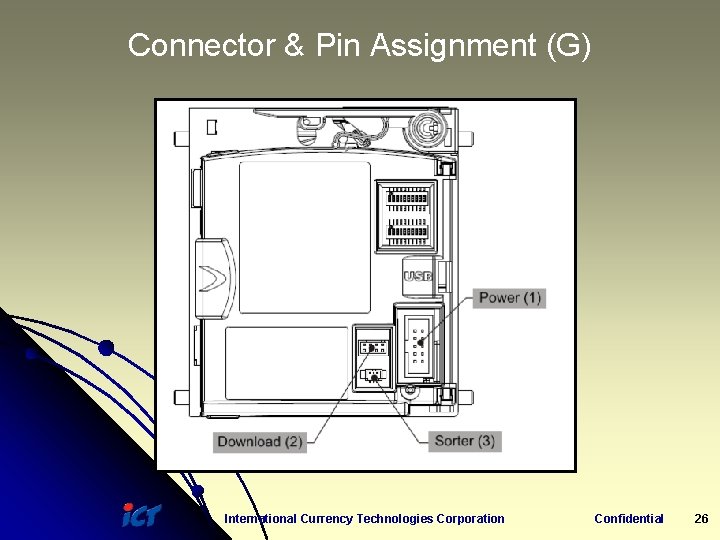

Connector & Pin Assignment (G) International Currency Technologies Corporation Confidential 26
Connector & Pin Assignment (G) International Currency Technologies Corporation Confidential 27
Connector & Pin Assignment (C) International Currency Technologies Corporation Confidential 28
Connector & Pin Assignment (C) International Currency Technologies Corporation Confidential 29
Connector & Pin Assignment (P) International Currency Technologies Corporation Confidential 30
Connector & Pin Assignment (P) International Currency Technologies Corporation Confidential 31
SCA 1 Parallel/Rs 232/USB Dip Switch Setting The DIP switches are located on side of SCA 1(as Figure 5) which are designed for coin channel setting, there are 32 channels memory available (16 channels at once), users can select coin accepting or rejecting by setup the DIP switches (as Figure 5 -1). For DIP switch setting which fits your need, please refer to the sticker next to DIP switches on SCA 1 (as Figure 5 -2). International Currency Technologies Corporation Confidential 32

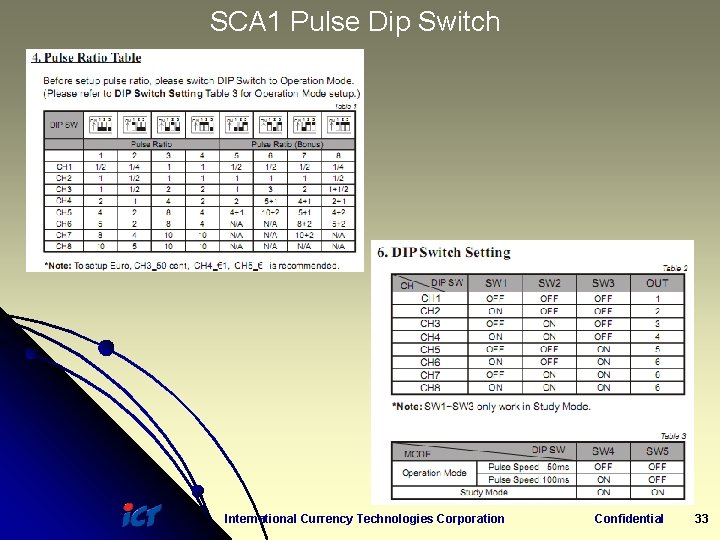

SCA 1 Pulse Dip Switch International Currency Technologies Corporation Confidential 33

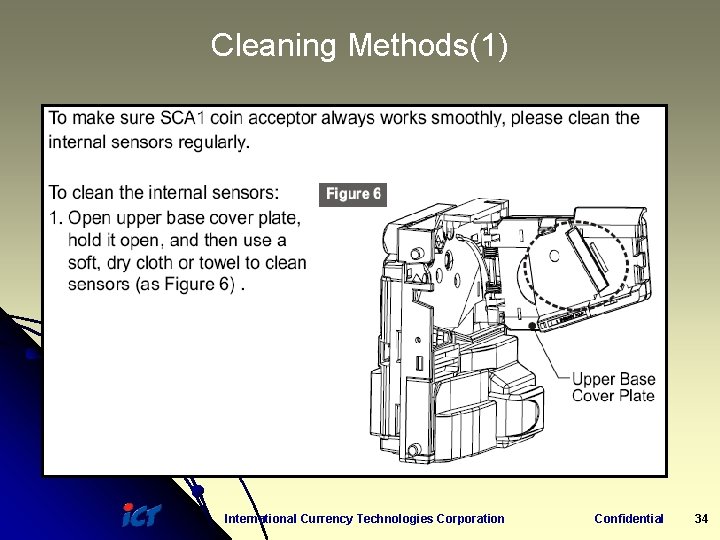

Cleaning Methods(1) International Currency Technologies Corporation Confidential 34
Cleaning Methods(2) International Currency Technologies Corporation Confidential 35
Comparison Chart of Coin Acceptors NRI G 13 Specification Power Consumption P R O T O C O l Comestero RM 5 Alberici AL 66 Azkoyen L 66 S ICT SCA 1 DC +10 V ~ +16 V Parallel AMU V X Parallel STD/Casino V Rs 232 X V USB V V cc. Talk V V Pulse X V 102 x 88. 8 x 52 mm 102 x 88. 8 x 55 mm Flow type ˇ ˇ Side type ˇ ˇ Dimension (H x W x D) Coin Entrance/Exit Bezel V Lo ng Midi Sh ort Mini Environment Range Sorting Device Acceptance Speed Mini -25° C ~ +70° C -10° C ~ +55° C ˇ (3 Ascertaining 1 Reject) 2 coins/sec ˇ (3 Ascertaining 1 Reject) 2, 3 coins/sec International Currency Technologies Corporation Confidential 36
Comparison Chart of Coin Acceptors NRI G 13 Specification Comestero RM 5 Alberici AL 66 Azkoyen L 66 S ICT SCA 1 Diameter 15~31, 5 mm (optionally 32. 5 mm) 16 ~32 mm (optionally 32. 5 mm) Thickness 1. 5– 2. 5 mm (optionally 3. 3 mm) 1. 6 ~ 3. 3 mm (optionally 3. 3 mm) Coin parameters ˇ Sorting Device Coin acceptance (Channel/Bank) Acceptance Speed Acceptance Rate ˇ 32 coin channels/2 banks 2 coins/sec 2, 3 coins/sec By default every coin accepted by the coin validator passes on one impulse 100% International Currency Technologies Corporation Confidential 37
Dimensions Comparison of NRI-G 13 & ICT-SCA 1 88. 8 mm SCA 1 G 13 102 mm G 13 SCA 1 55. 0 mm SCA 1 52 mm G 13 International Currency Technologies Corporation Confidential 38
Bezel Comparison of NRI , Wei-Ya & ICT NRI – G 13 Wei-Ya International Currency Technologies Corporation Confidential 39
