Interconexión de equipos 1. 2. 3. Adaptadores para red cableada 1. 1. Implementación del plan de montaje lógico de la red 1. 2. Adaptadores de red en sistemas microinformáticos 1. 3. Adaptadores de red. Características Dispositivos de interconexión de redes 2. 1. Puente 2. 2. Concentradores 2. 3. Router 2. 4. Módem 2. 5. Conmutador 2. 6. VLAN Segmentación de redes 3. 1. Dirección IP 3. 2. Máscara de red 3. 3. Segmentación de redes Índice del libro
Interconexión de equipos 4. 5. 6. Adaptadores para redes inalámbricas 4. 1. Características funcionales de las redes inalámbricas 4. 2. Modos de funcionamiento de las redes inalámbricas 4. 3. Adaptadores inalámbricos 4. 4. Estudio de viabilidad de un enlace Dispositivos de interconexión de redes inalámbricas 5. 1. Recomendaciones para la ubicación 5. 2. Cobertura Redes mixtas PRÁCTICA PROFESIONAL 1 • Montaje de una red. Interpretación del plan de montaje lógico de red PRÁCTICA PROFESIONAL 2 • Montaje de una red. Adaptadores de red PRÁCTICA PROFESIONAL 3 • Montaje de red. Cableado, montaje, conexión y verificación EN RESUMEN Índice del libro
Interconexión de equipos 1. Adaptadores para red cableada 1. 1. Implementación del plan de montaje lógico de la red Diseño Lógico y Diseño Físico El diseño lógico define la arquitectura de la red, mientras el diseño físico establece el detalle de los componentes y configuraciones. Dichos diseños tienen que crearse en función de las necesidades tanto actuales como previsibles de la empresa (se debe contar con las necesidades futuras en unos 10 años), con el objetivo de obtener el mayor rendimiento de la red y el retorno de la inversión en cuanto sea posible.
Interconexión de equipos 1. Adaptadores para red cableada 1. 2. Adaptadores de red en sistemas microinformáticos ↑ Tarjeta de red. Dentro del diseño físico debemos tener en cuenta el adaptador de red. El más común es la tarjeta de res o NIC. Existen varios tipos de tarjetas de red. Todas las tarjetas de red tienen un identificados numérico único de 48 bits en hexadecimal llamado dirección MAC (Media Access Control), es la dirección física o dirección de hardware. Este código se forma por 6 pares de dígitos en hexadecimal separados por dos puntos (: ), los tres primeros corresponden al fabricante y el resto al número de serie. Las direcciones MAC son administradas por el IEEE. AA: HD: 34: CE: 25: 5 A
Interconexión de equipos 1. Adaptadores para red cableada 1. 2. Adaptadores de red en sistemas microinformáticos

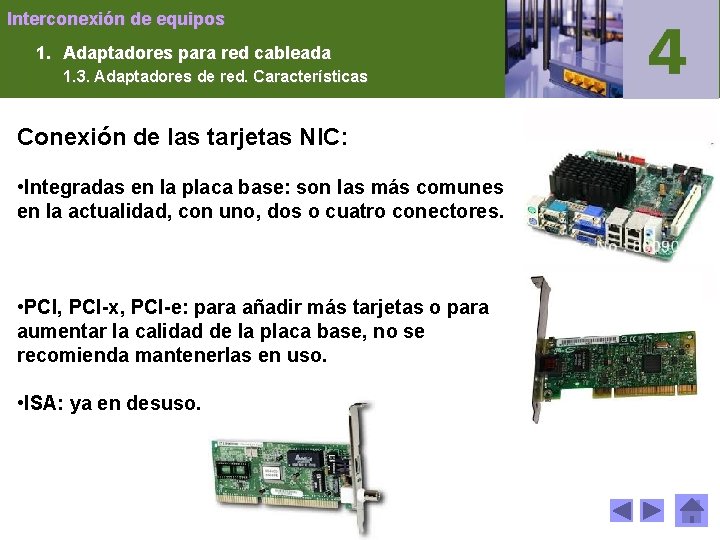

Interconexión de equipos 1. Adaptadores para red cableada 1. 3. Adaptadores de red. Características Conexión de las tarjetas NIC: • Integradas en la placa base: son las más comunes en la actualidad, con uno, dos o cuatro conectores. • PCI, PCI-x, PCI-e: para añadir más tarjetas o para aumentar la calidad de la placa base, no se recomienda mantenerlas en uso. • ISA: ya en desuso.
Interconexión de equipos 1. Adaptadores para red cableada 1. 3. Adaptadores de red. Características • FIRE WIRE: en desuso. • USB: no son aconsejables, ya que consumen muchos recursos del ordenador. • PCMCIA: aún existen en algunos portátiles antiguos.
Interconexión de equipos 1. Adaptadores para red cableada 1. 3. Adaptadores de red. Características Velocidades de las NIC: • Mb: 10, 11, 56, 100, 200, 300, 512 o 600. • Gb: 1, 5, 10, 13, 40, 50, 80, 100, 160 o 300. • Tb: 1, 5, 10, 50 o 100. • Mixtos: 10, 10/100/1000, etc. ↑ Tarjeta de red NIC (Es cortesía de LG).

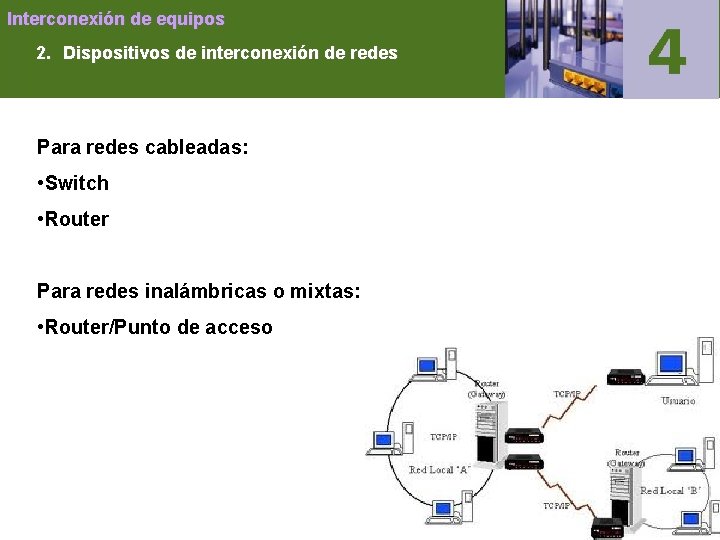

Interconexión de equipos 2. Dispositivos de interconexión de redes Para redes cableadas: • Switch • Router Para redes inalámbricas o mixtas: • Router/Punto de acceso

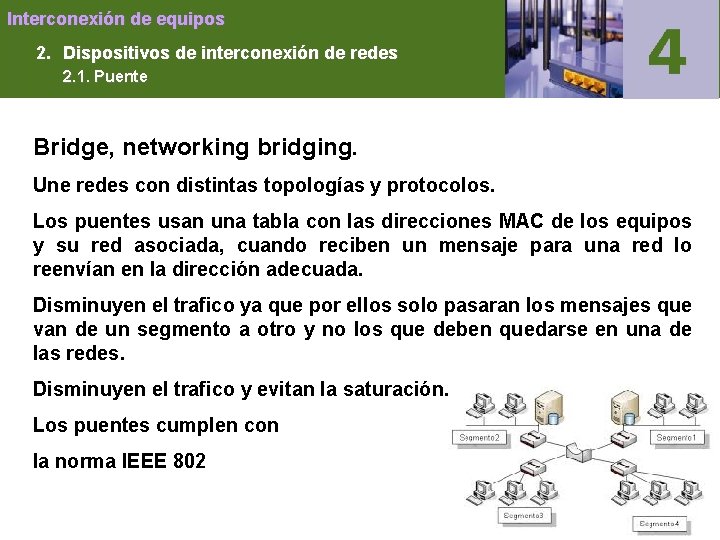

Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 1. Puente Bridge, networking bridging. Une redes con distintas topologías y protocolos. Los puentes usan una tabla con las direcciones MAC de los equipos y su red asociada, cuando reciben un mensaje para una red lo reenvían en la dirección adecuada. Disminuyen el trafico ya que por ellos solo pasaran los mensajes que van de un segmento a otro y no los que deben quedarse en una de las redes. Disminuyen el trafico y evitan la saturación. Los puentes cumplen con la norma IEEE 802
Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 1. Puente Según las redes que conectan, pueden ser: • Locales • Remotos

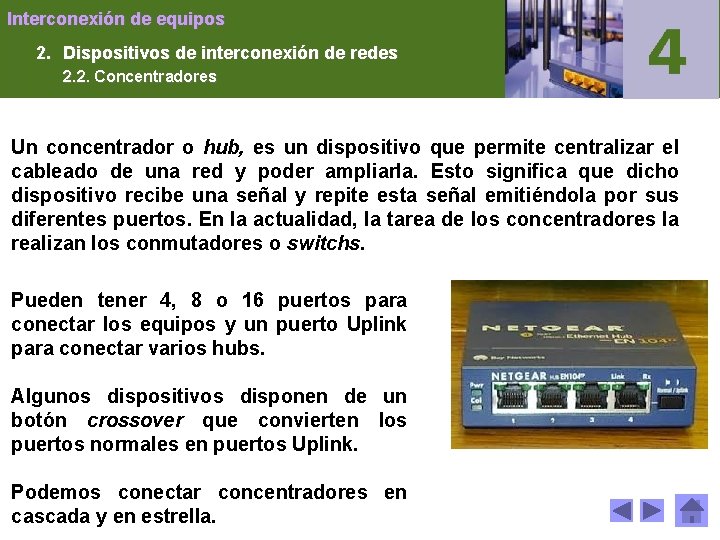

Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 2. Concentradores Un concentrador o hub, es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos. En la actualidad, la tarea de los concentradores la realizan los conmutadores o switchs. Pueden tener 4, 8 o 16 puertos para conectar los equipos y un puerto Uplink para conectar varios hubs. Algunos dispositivos disponen de un botón crossover que convierten los puertos normales en puertos Uplink. Podemos conectar concentradores en cascada y en estrella.

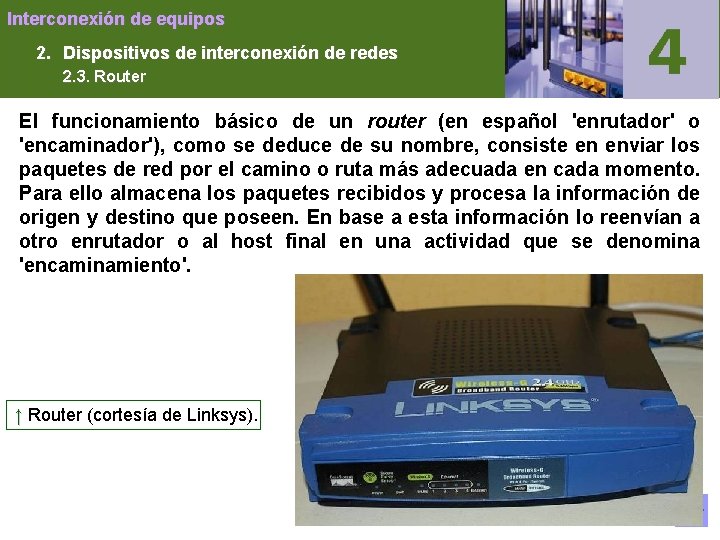

Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 3. Router El funcionamiento básico de un router (en español 'enrutador' o 'encaminador'), como se deduce de su nombre, consiste en enviar los paquetes de red por el camino o ruta más adecuada en cada momento. Para ello almacena los paquetes recibidos y procesa la información de origen y destino que poseen. En base a esta información lo reenvían a otro enrutador o al host final en una actividad que se denomina 'encaminamiento'. ↑ Router (cortesía de Linksys).

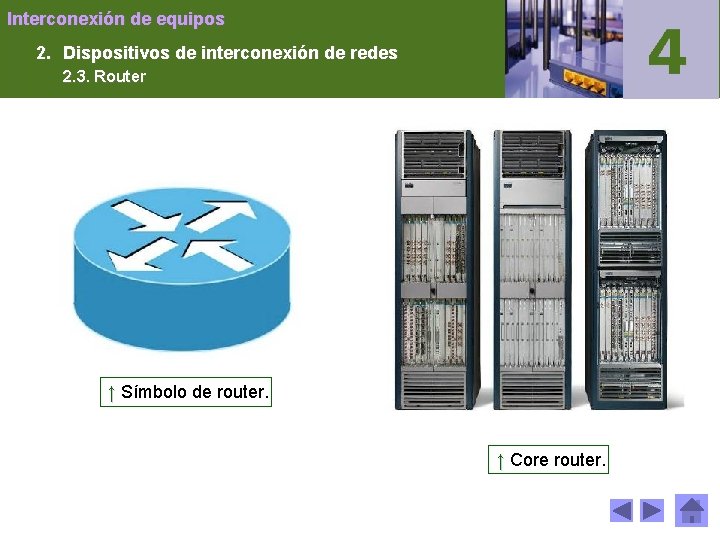

Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 3. Router ↑ Símbolo de router. ↑ Core router.
Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 3. Router El router se conecta a la WAN a través de una entrada RJ 11, RJ 45, coaxial o fibra óptica. Podemos conectar los routers a un switch, a un hub, a un dispositivo inalámbrico o aun puente. También podemos anidar routers.
Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 4. Módem (modulator demodulator) es el dispositivo que convierte las señales digitales en analógicas (modulación) y viceversa (demodulación), permitiendo la comunicación entre computadoras a través de la línea telefónica. Puede estar integrado en la placa base o ser un elemento externo, lo podemos reconocer por el conector RJ 11.

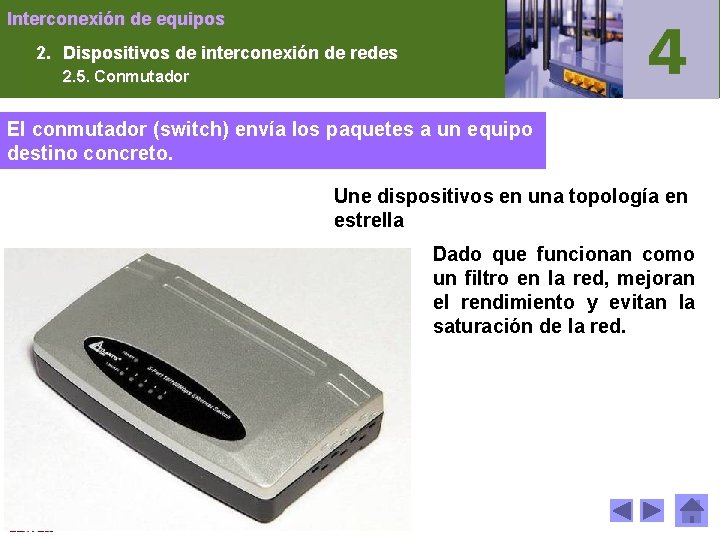

Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 5. Conmutador El conmutador conmutado (switch) envía los paquetes a un equipo destino concreto. Une dispositivos en una topología en estrella Dado que funcionan como un filtro en la red, mejoran el rendimiento y evitan la saturación de la red.
Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 5. Conmutador ↑ Switch de escritorio ↑ Rack.
Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 5. Conmutador ↑ Chasis. ↑ Rail DIN.

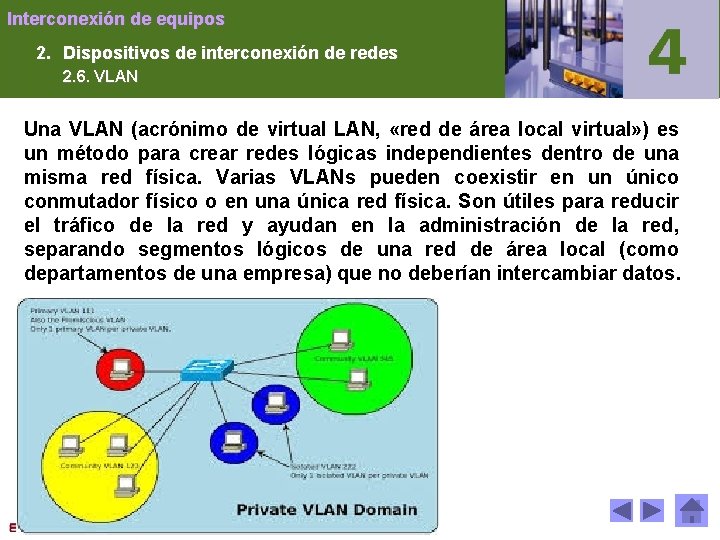

Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 6. VLAN Una VLAN (acrónimo de virtual LAN, «red de área local virtual» ) es un método para crear redes lógicas independientes dentro de una misma red física. Varias VLANs pueden coexistir en un único conmutador físico o en una única red física. Son útiles para reducir el tráfico de la red y ayudan en la administración de la red, separando segmentos lógicos de una red de área local (como departamentos de una empresa) que no deberían intercambiar datos.
Interconexión de equipos 2. Dispositivos de interconexión de redes 2. 6. VLAN

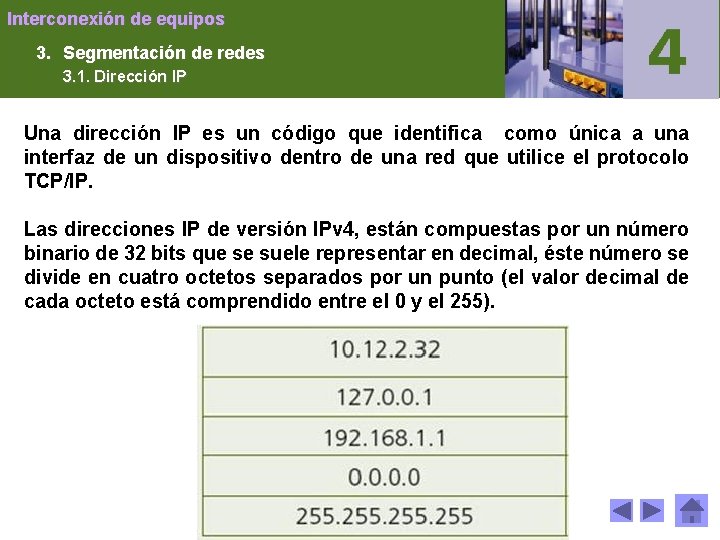

Interconexión de equipos 3. Segmentación de redes 3. 1. Dirección IP Una dirección IP es un código que identifica como única a una interfaz de un dispositivo dentro de una red que utilice el protocolo TCP/IP. Las direcciones IP de versión IPv 4, están compuestas por un número binario de 32 bits que se suele representar en decimal, éste número se divide en cuatro octetos separados por un punto (el valor decimal de cada octeto está comprendido entre el 0 y el 255).
Interconexión de equipos Rangos 3. Segmentación de redes 3. 1. Dirección IP Clase IP Rango Nº de redes Nº de estaciones A 1. 0. 0. 0 – 127. 255 127 16. 777. 216 B 128. 0. 0. 0 – 191. 255 16. 384 65. 536 C 192. 0. 0. 0 – 223. 255 2. 097. 152 256 D 224. 0. 0. 0 – 239. 255 - - E 240. 0 – 247. 255 - -
Interconexión de equipos 3. Segmentación de redes 3. 1. Dirección IP Asignación de direcciones IP: • En las LAN, se asignaran direcciones IP privadas: • De forma manual, asignadas por el administrador. • De forma automática, asignadas por un servidor DHCP. • En Internet es el ICANN (Internet Corporation for Assigned Names and Numbers) es el que distribuye las direcciones entre los ISP (proveedores de servicios de Internet), estas son IP públicas.

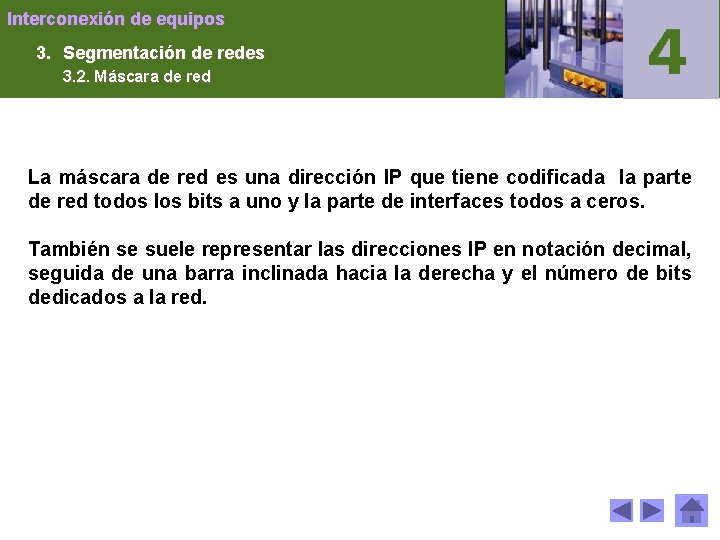

Interconexión de equipos 3. Segmentación de redes 3. 2. Máscara de red La máscara de red es una dirección IP que tiene codificada la parte de red todos los bits a uno y la parte de interfaces todos a ceros. También se suele representar las direcciones IP en notación decimal, seguida de una barra inclinada hacia la derecha y el número de bits dedicados a la red.

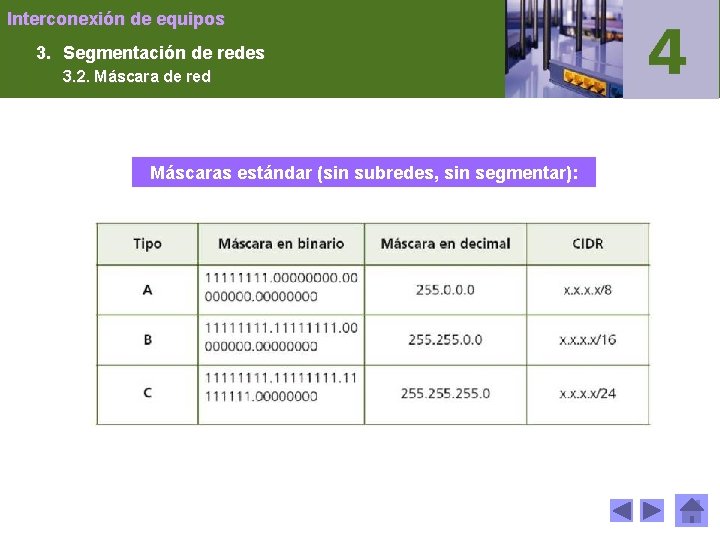

Interconexión de equipos 3. Segmentación de redes 3. 2. Máscara de red Máscaras estándar (sin subredes, sin segmentar):

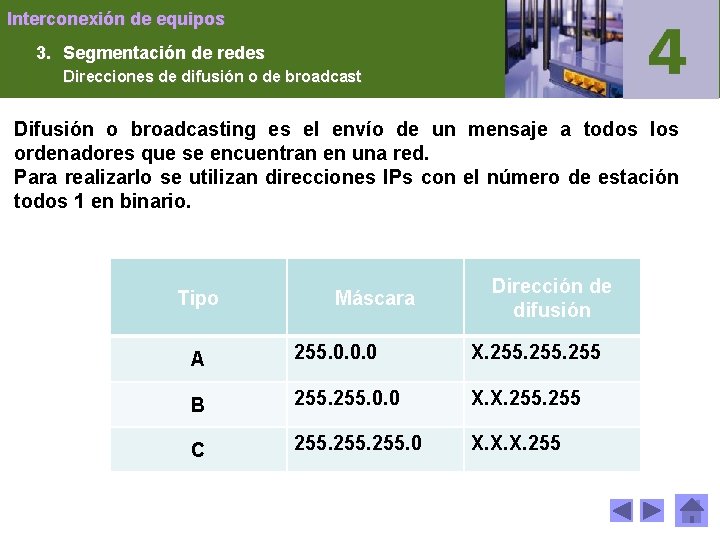

Interconexión de equipos 3. Segmentación de redes Direcciones de difusión o de broadcast Difusión o broadcasting es el envío de un mensaje a todos los ordenadores que se encuentran en una red. Para realizarlo se utilizan direcciones IPs con el número de estación todos 1 en binario. Tipo Máscara Dirección de difusión A 255. 0. 0. 0 X. 255 B 255. 0. 0 X. X. 255 C 255. 0 X. X. X. 255
Interconexión de equipos 3. Segmentación de redes Direcciones de difusión o de broadcast Difusión o broadcasting es el envío de un mensaje a todos los ordenadores que se encuentran en una red. Para realizarlo se utilizan direcciones IPs con el número de estación todos 1 en binario. Tipo Máscara Dirección de difusión A 255. 0. 0. 0 X. 255 B 255. 0. 0 X. X. 255 C 255. 0 X. X. X. 255
Interconexión de equipos 3. Segmentación de redes Direcciones de difusión o de broadcast Difusión o broadcasting es el envío de un mensaje a todos los ordenadores que se encuentran en una red. Para realizarlo se utilizan direcciones IPs con el número de estación todos 1 en binario. Tipo Máscara Dirección de difusión A 255. 0. 0. 0 X. 255 B 255. 0. 0 X. X. 255 C 255. 0 X. X. X. 255
Interconexión de equipos 3. Segmentación de redes Direcciones de difusión o de broadcast Difusión o broadcasting es el envío de un mensaje a todos los ordenadores que se encuentran en una red. Para realizarlo se utilizan direcciones IPs con el número de estación todos 1 en binario. Tipo Máscara Dirección de difusión A 255. 0. 0. 0 X. 255 B 255. 0. 0 X. X. 255 C 255. 0 X. X. X. 255

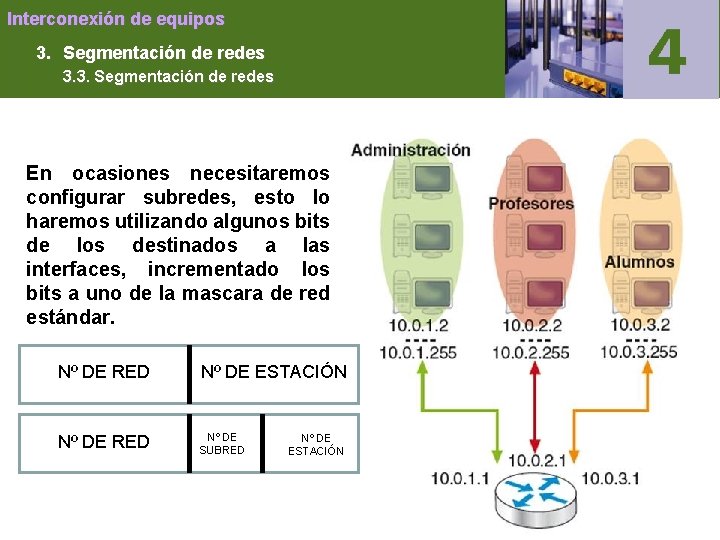

Interconexión de equipos 3. Segmentación de redes 3. 3. Segmentación de redes En ocasiones necesitaremos configurar subredes, esto lo haremos utilizando algunos bits de los destinados a las interfaces, incrementado los bits a uno de la mascara de red estándar. Nº DE RED Nº DE ESTACIÓN Nº DE RED Nº DE SUBRED Nº DE ESTACIÓN

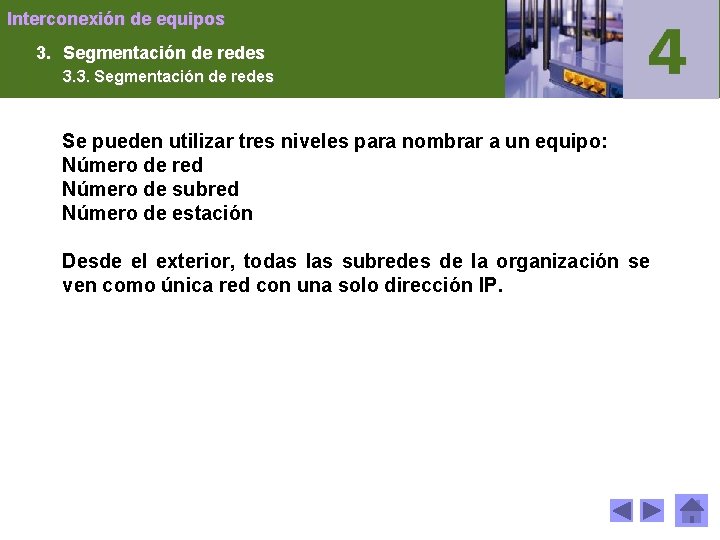

Interconexión de equipos 3. Segmentación de redes 3. 3. Segmentación de redes Se pueden utilizar tres niveles para nombrar a un equipo: Número de red Número de subred Número de estación Desde el exterior, todas las subredes de la organización se ven como única red con una solo dirección IP.

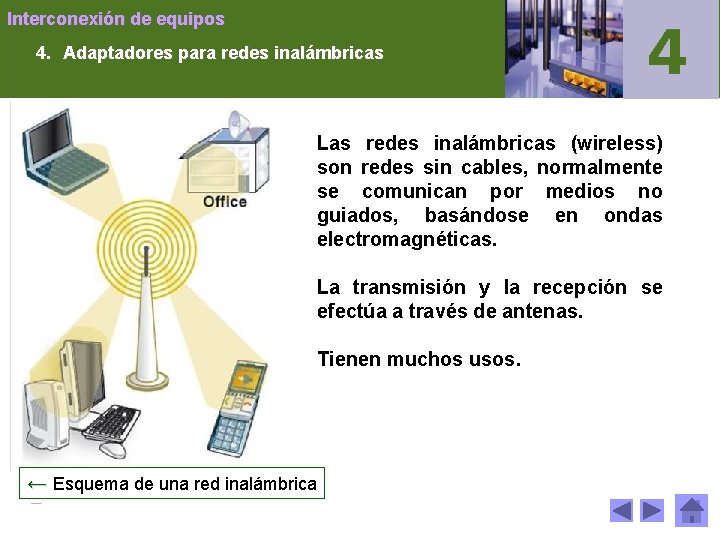

Interconexión de equipos 4. Adaptadores para redes inalámbricas Las redes inalámbricas (wireless) son redes sin cables, normalmente se comunican por medios no guiados, basándose en ondas electromagnéticas. La transmisión y la recepción se efectúa a través de antenas. Tienen muchos usos. ← Esquema de una red inalámbrica

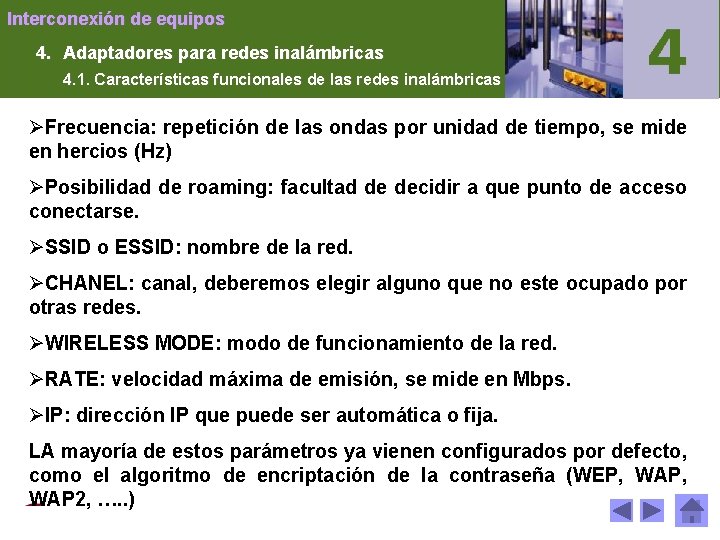

Interconexión de equipos 4. Adaptadores para redes inalámbricas 4. 1. Características funcionales de las redes inalámbricas ØFrecuencia: repetición de las ondas por unidad de tiempo, se mide en hercios (Hz) ØPosibilidad de roaming: facultad de decidir a que punto de acceso conectarse. ØSSID o ESSID: nombre de la red. ØCHANEL: canal, deberemos elegir alguno que no este ocupado por otras redes. ØWIRELESS MODE: modo de funcionamiento de la red. ØRATE: velocidad máxima de emisión, se mide en Mbps. ØIP: dirección IP que puede ser automática o fija. LA mayoría de estos parámetros ya vienen configurados por defecto, como el algoritmo de encriptación de la contraseña (WEP, WAP 2, …. . )

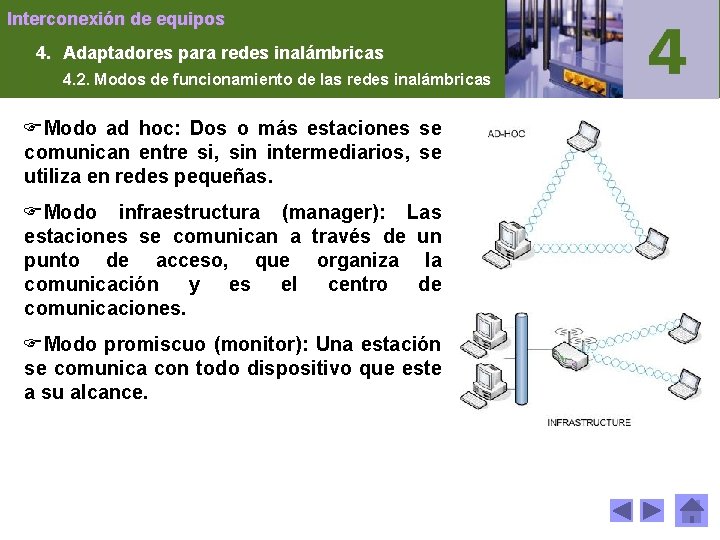

Interconexión de equipos 4. Adaptadores para redes inalámbricas 4. 2. Modos de funcionamiento de las redes inalámbricas FModo ad hoc: Dos o más estaciones se comunican entre si, sin intermediarios, se utiliza en redes pequeñas. FModo infraestructura (manager): Las estaciones se comunican a través de un punto de acceso, que organiza la comunicación y es el centro de comunicaciones. FModo promiscuo (monitor): Una estación se comunica con todo dispositivo que este a su alcance.

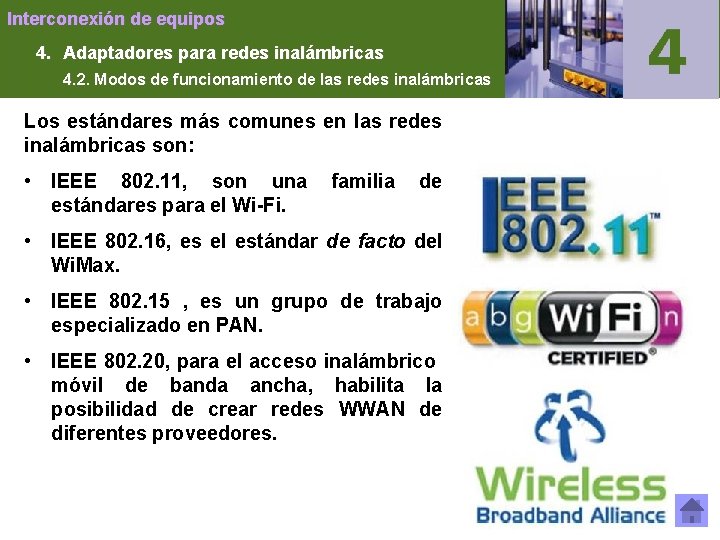

Interconexión de equipos 4. Adaptadores para redes inalámbricas 4. 2. Modos de funcionamiento de las redes inalámbricas Los estándares más comunes en las redes inalámbricas son: • IEEE 802. 11, son una estándares para el Wi-Fi. familia de • IEEE 802. 16, es el estándar de facto del Wi. Max. • IEEE 802. 15 , es un grupo de trabajo especializado en PAN. • IEEE 802. 20, para el acceso inalámbrico móvil de banda ancha, habilita la posibilidad de crear redes WWAN de diferentes proveedores.

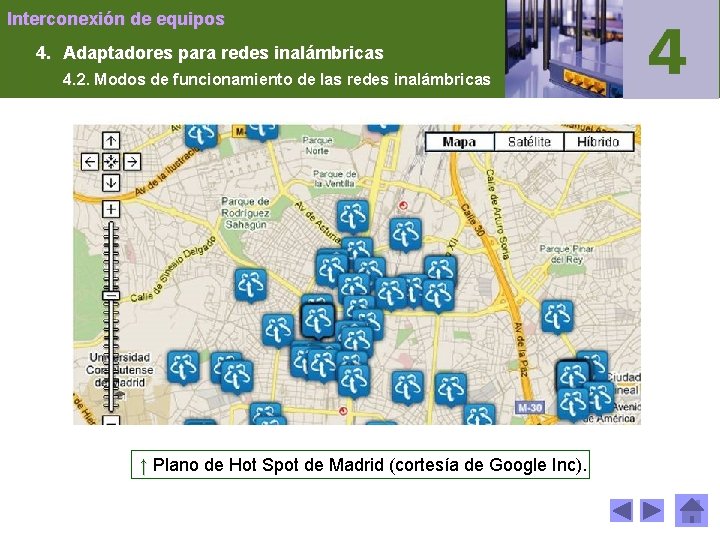

Interconexión de equipos 4. Adaptadores para redes inalámbricas 4. 2. Modos de funcionamiento de las redes inalámbricas ↑ Plano de Hot Spot de Madrid (cortesía de Google Inc).

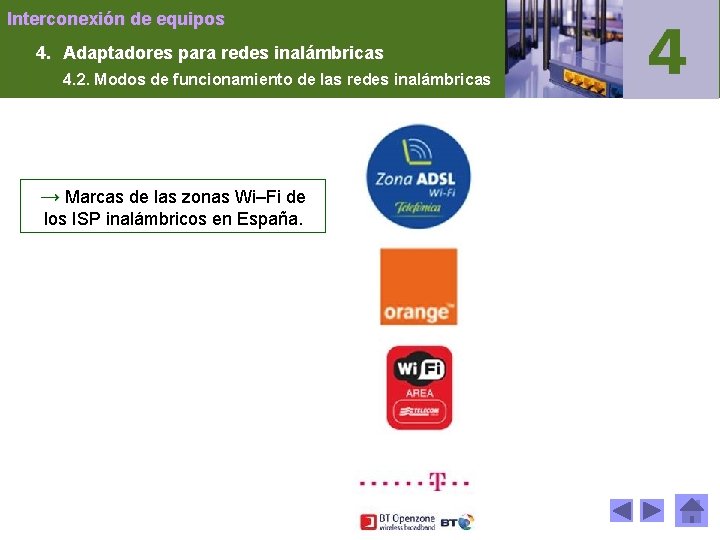

Interconexión de equipos 4. Adaptadores para redes inalámbricas 4. 2. Modos de funcionamiento de las redes inalámbricas → Marcas de las zonas Wi–Fi de los ISP inalámbricos en España.

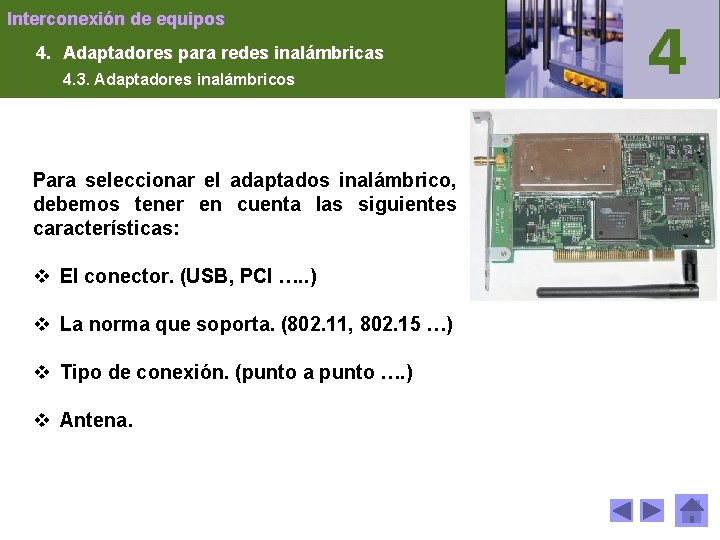

Interconexión de equipos 4. Adaptadores para redes inalámbricas 4. 3. Adaptadores inalámbricos Para seleccionar el adaptados inalámbrico, debemos tener en cuenta las siguientes características: v El conector. (USB, PCI …. . ) v La norma que soporta. (802. 11, 802. 15 …) v Tipo de conexión. (punto a punto …. ) v Antena.
Interconexión de equipos 4. Adaptadores para redes inalámbricas 4. 3. Adaptadores inalámbricos ↑ Adaptador inalámbrico (USB).

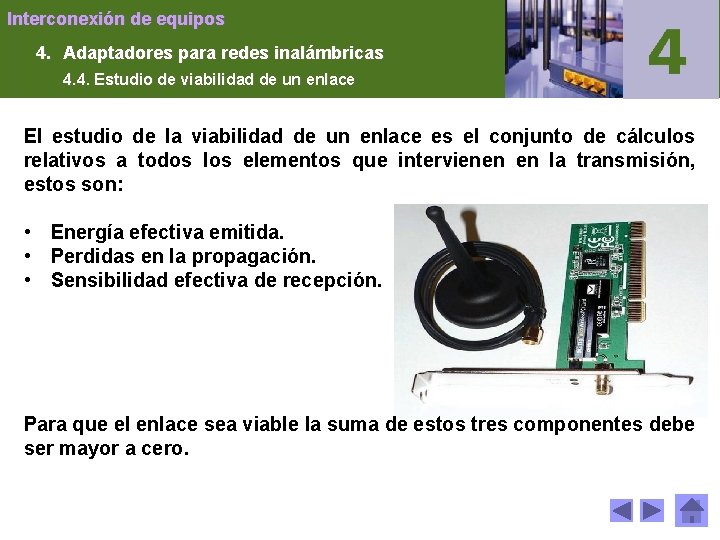

Interconexión de equipos 4. Adaptadores para redes inalámbricas 4. 4. Estudio de viabilidad de un enlace El estudio de la viabilidad de un enlace es el conjunto de cálculos relativos a todos los elementos que intervienen en la transmisión, estos son: • Energía efectiva emitida. • Perdidas en la propagación. • Sensibilidad efectiva de recepción. Para que el enlace sea viable la suma de estos tres componentes debe ser mayor a cero.
Interconexión de equipos 5. Dispositivos de interconexión de redes inalámbricas 5. 1. Recomendaciones para la ubicación • Sombras y puntos muertos: la señal se expande teóricamente de forma uniforme en los espacios libres, pero dentro de los edificios, las paredes y otros obstáculos crean zonas donde la señal no llega. Se debe colocar el dispositivo en zonas céntricas y bien comunicadas. ↑ Sombras y puntos muertos.

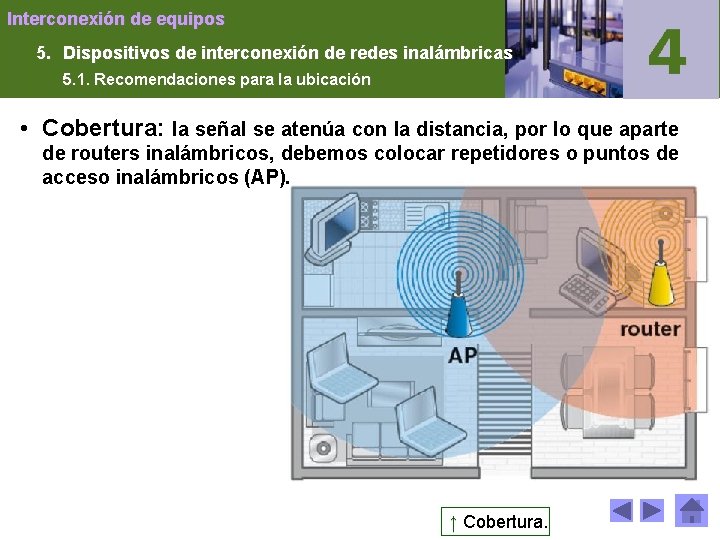

Interconexión de equipos 5. Dispositivos de interconexión de redes inalámbricas 5. 1. Recomendaciones para la ubicación • Cobertura: la señal se atenúa con la distancia, por lo que aparte de routers inalámbricos, debemos colocar repetidores o puntos de acceso inalámbricos (AP). ↑ Cobertura.
Interconexión de equipos 5. Dispositivos de interconexión de redes inalámbricas 5. 1. Recomendaciones para la ubicación • La antena: lo recomendable es una antena onmidireccional (normal) en los repetidores y unidireccional para los enlaces entra antenas o repetidores lejanos. ↑ La antena.

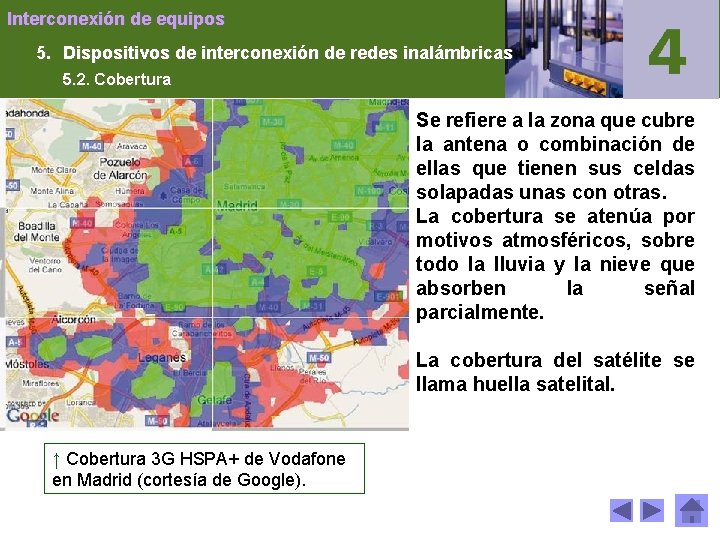

Interconexión de equipos 5. Dispositivos de interconexión de redes inalámbricas 5. 2. Cobertura Se refiere a la zona que cubre la antena o combinación de ellas que tienen sus celdas solapadas unas con otras. La cobertura se atenúa por motivos atmosféricos, sobre todo la lluvia y la nieve que absorben la señal parcialmente. La cobertura del satélite se llama huella satelital. ↑ Cobertura 3 G HSPA+ de Vodafone en Madrid (cortesía de Google).

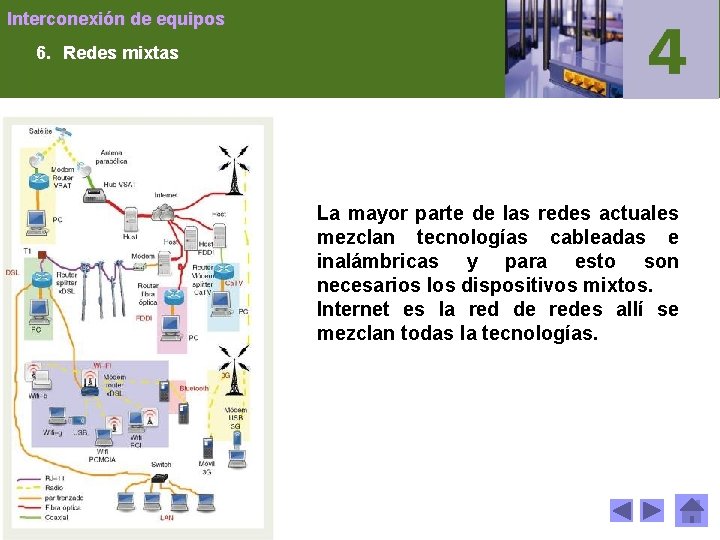

Interconexión de equipos 6. Redes mixtas La mayor parte de las redes actuales mezclan tecnologías cableadas e inalámbricas y para esto son necesarios los dispositivos mixtos. Internet es la red de redes allí se mezclan todas la tecnologías.

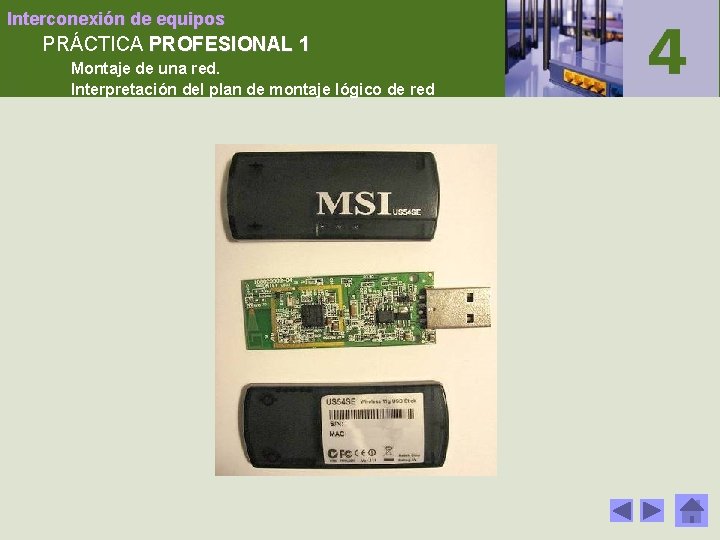

Interconexión de equipos PRÁCTICA PROFESIONAL 1 Montaje de una red. Interpretación del plan de montaje lógico de red
Interconexión de equipos PRÁCTICA PROFESIONAL 1 Montaje de una red. Interpretación del plan de montaje lógico de red

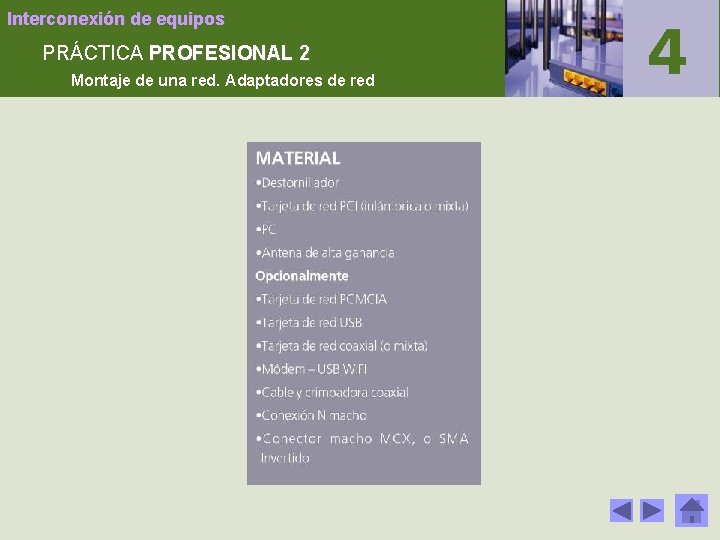

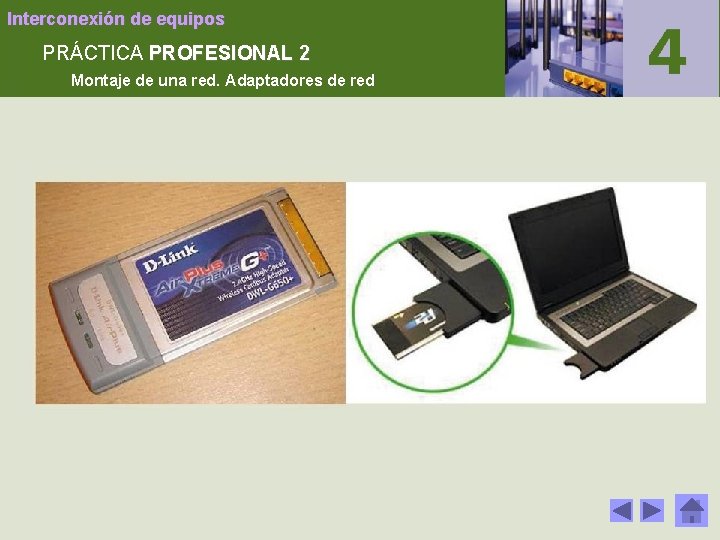

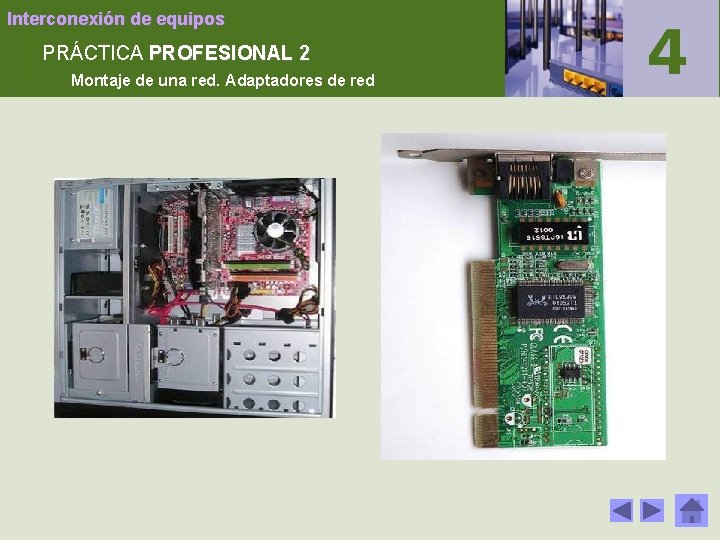

Interconexión de equipos PRÁCTICA PROFESIONAL 2 Montaje de una red. Adaptadores de red
Interconexión de equipos PRÁCTICA PROFESIONAL 2 Montaje de una red. Adaptadores de red
Interconexión de equipos PRÁCTICA PROFESIONAL 2 Montaje de una red. Adaptadores de red
Interconexión de equipos PRÁCTICA PROFESIONAL 2 Montaje de una red. Adaptadores de red

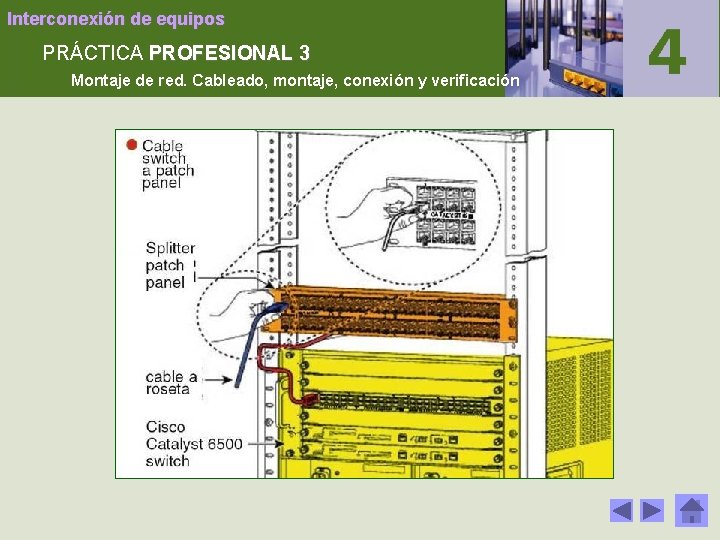

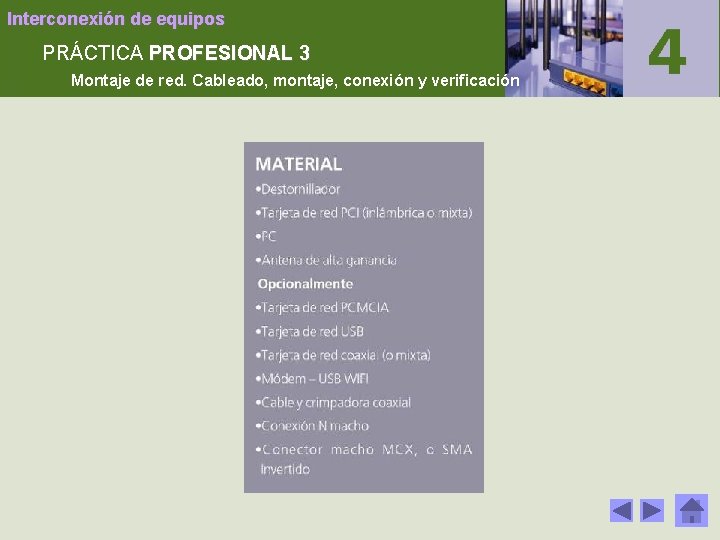

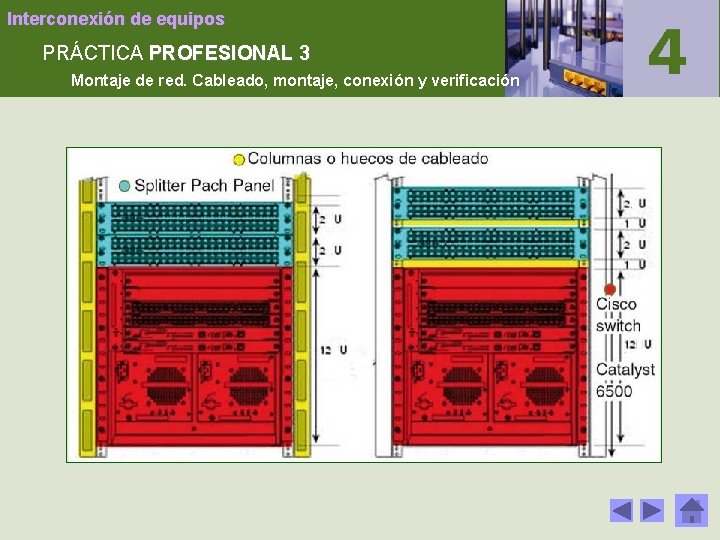

Interconexión de equipos PRÁCTICA PROFESIONAL 3 Montaje de red. Cableado, montaje, conexión y verificación
Interconexión de equipos PRÁCTICA PROFESIONAL 3 Montaje de red. Cableado, montaje, conexión y verificación
Interconexión de equipos PRÁCTICA PROFESIONAL 3 Montaje de red. Cableado, montaje, conexión y verificación

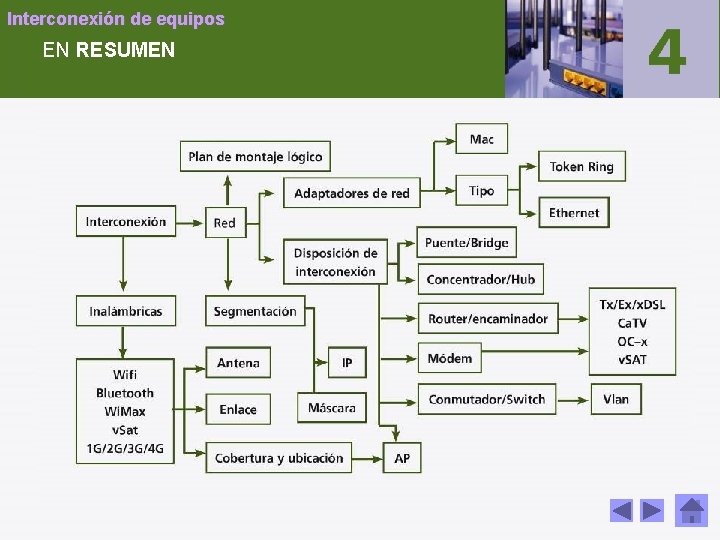

Interconexión de equipos EN RESUMEN
