Interacción persona-ordenador Ingeniería de la interfaz

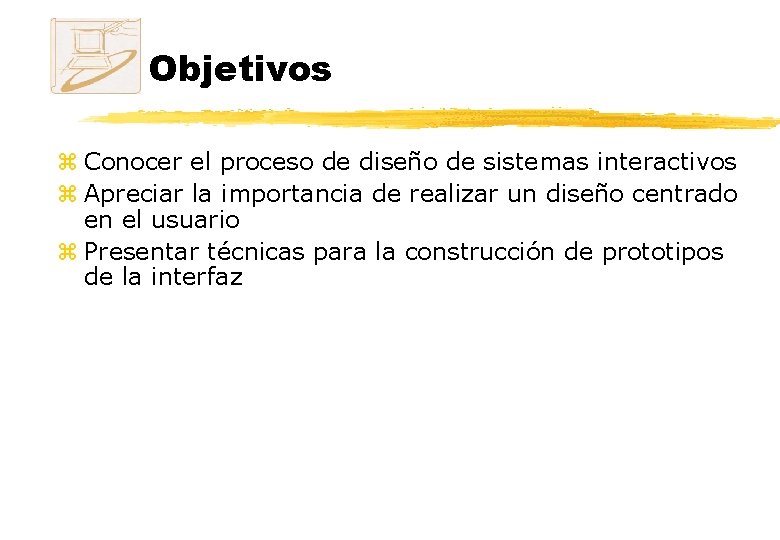

Objetivos z Conocer el proceso de diseño de sistemas interactivos z Apreciar la importancia de realizar un diseño centrado en el usuario z Presentar técnicas para la construcción de prototipos de la interfaz

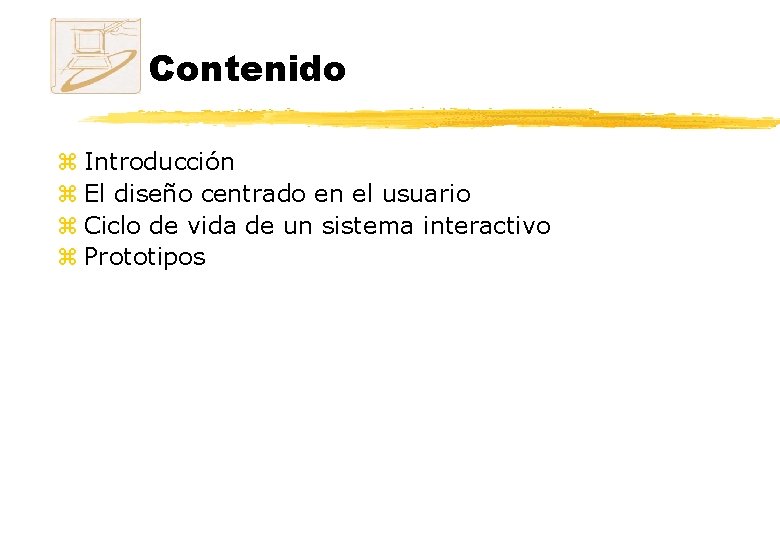

Contenido z Introducción z El diseño centrado en el usuario z Ciclo de vida de un sistema interactivo z Prototipos

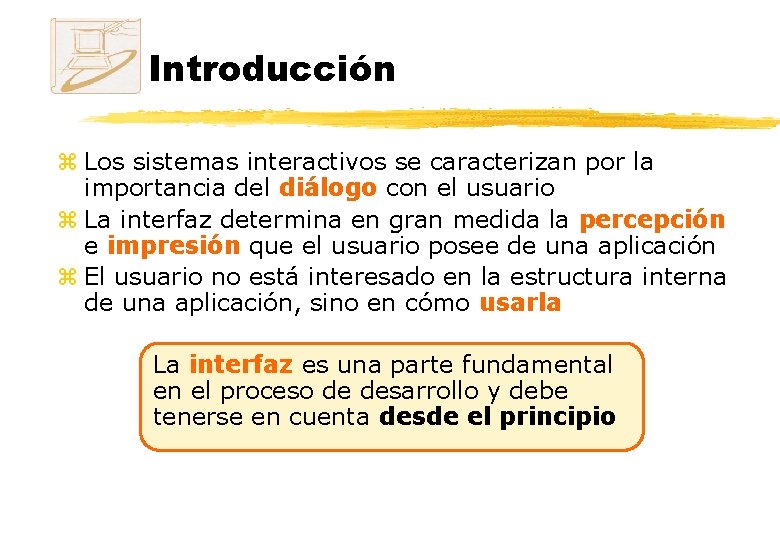

Introducción z Los sistemas interactivos se caracterizan por la importancia del diálogo con el usuario z La interfaz determina en gran medida la percepción e impresión que el usuario posee de una aplicación z El usuario no está interesado en la estructura interna de una aplicación, sino en cómo usarla La interfaz es una parte fundamental en el proceso de desarrollo y debe tenerse en cuenta desde el principio

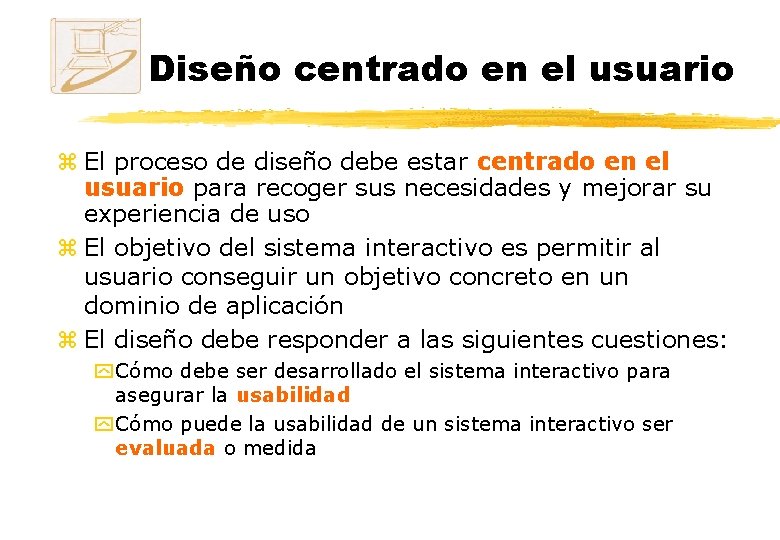

Diseño centrado en el usuario z El proceso de diseño debe estar centrado en el usuario para recoger sus necesidades y mejorar su experiencia de uso z El objetivo del sistema interactivo es permitir al usuario conseguir un objetivo concreto en un dominio de aplicación z El diseño debe responder a las siguientes cuestiones: y Cómo debe ser desarrollado el sistema interactivo para asegurar la usabilidad y Cómo puede la usabilidad de un sistema interactivo ser evaluada o medida

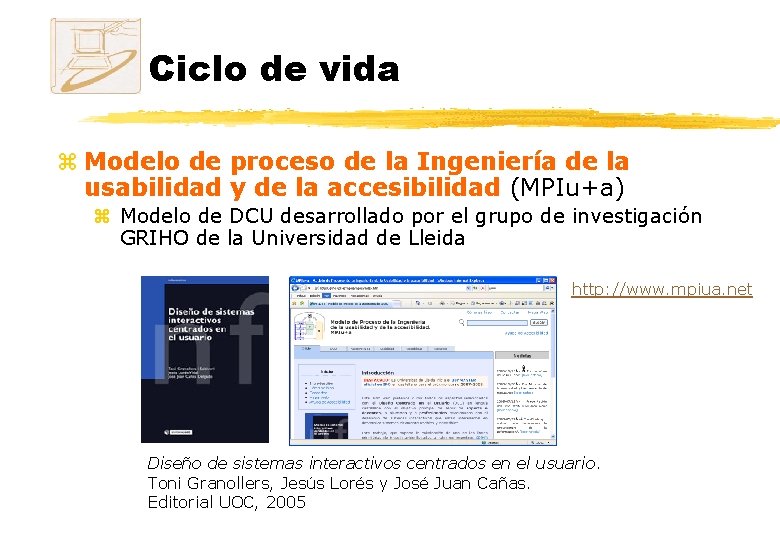

Ciclo de vida z Modelo de proceso de la Ingeniería de la usabilidad y de la accesibilidad (MPIu+a) z Modelo de DCU desarrollado por el grupo de investigación GRIHO de la Universidad de Lleida http: //www. mpiua. net Diseño de sistemas interactivos centrados en el usuario. Toni Granollers, Jesús Lorés y José Juan Cañas. Editorial UOC, 2005

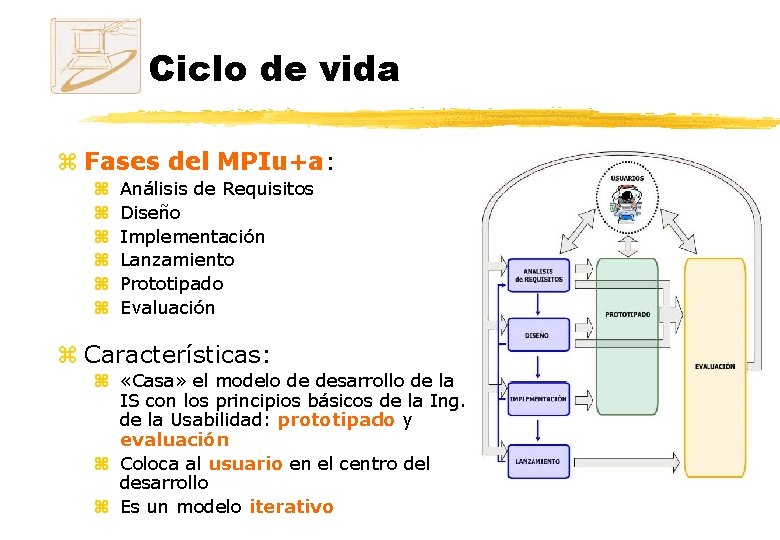

Ciclo de vida z Fases del MPIu+a: z z z Análisis de Requisitos Diseño Implementación Lanzamiento Prototipado Evaluación z Características: z «Casa» el modelo de desarrollo de la IS con los principios básicos de la Ing. de la Usabilidad: prototipado y evaluación z Coloca al usuario en el centro del desarrollo z Es un modelo iterativo

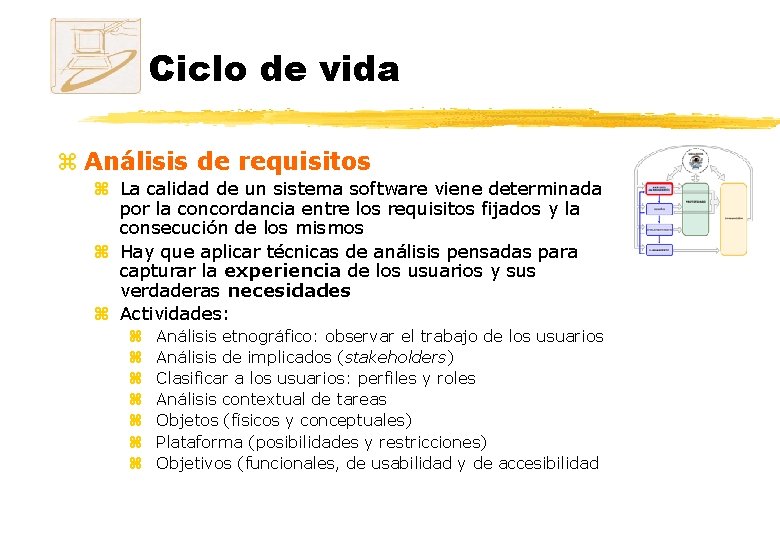

Ciclo de vida z Análisis de requisitos z La calidad de un sistema software viene determinada por la concordancia entre los requisitos fijados y la consecución de los mismos z Hay que aplicar técnicas de análisis pensadas para capturar la experiencia de los usuarios y sus verdaderas necesidades z Actividades: z z z z Análisis etnográfico: observar el trabajo de los usuarios Análisis de implicados (stakeholders) Clasificar a los usuarios: perfiles y roles Análisis contextual de tareas Objetos (físicos y conceptuales) Plataforma (posibilidades y restricciones) Objetivos (funcionales, de usabilidad y de accesibilidad

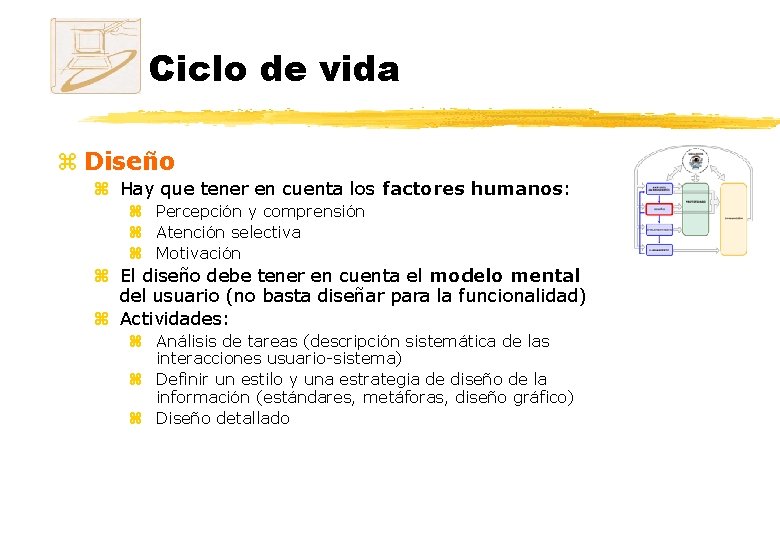

Ciclo de vida z Diseño z Hay que tener en cuenta los factores humanos: z Percepción y comprensión z Atención selectiva z Motivación z El diseño debe tener en cuenta el modelo mental del usuario (no basta diseñar para la funcionalidad) z Actividades: z Análisis de tareas (descripción sistemática de las interacciones usuario-sistema) z Definir un estilo y una estrategia de diseño de la información (estándares, metáforas, diseño gráfico) z Diseño detallado

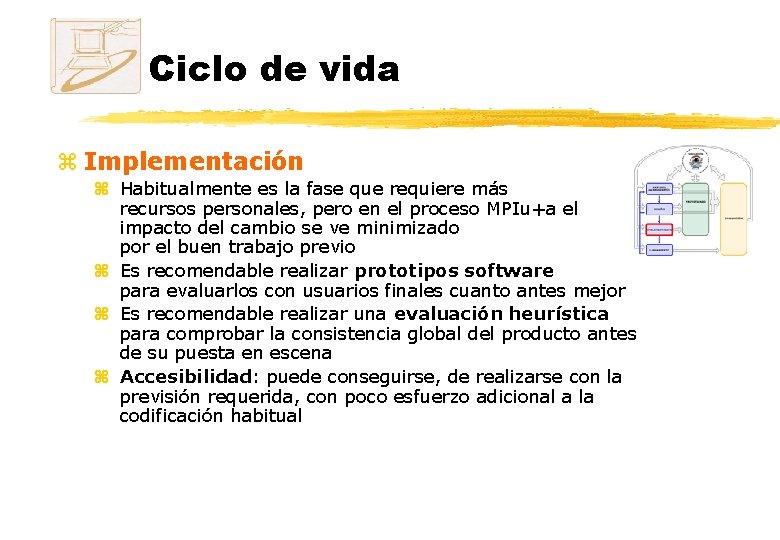

Ciclo de vida z Implementación z Habitualmente es la fase que requiere más recursos personales, pero en el proceso MPIu+a el impacto del cambio se ve minimizado por el buen trabajo previo z Es recomendable realizar prototipos software para evaluarlos con usuarios finales cuanto antes mejor z Es recomendable realizar una evaluación heurística para comprobar la consistencia global del producto antes de su puesta en escena z Accesibilidad: puede conseguirse, de realizarse con la previsión requerida, con poco esfuerzo adicional a la codificación habitual

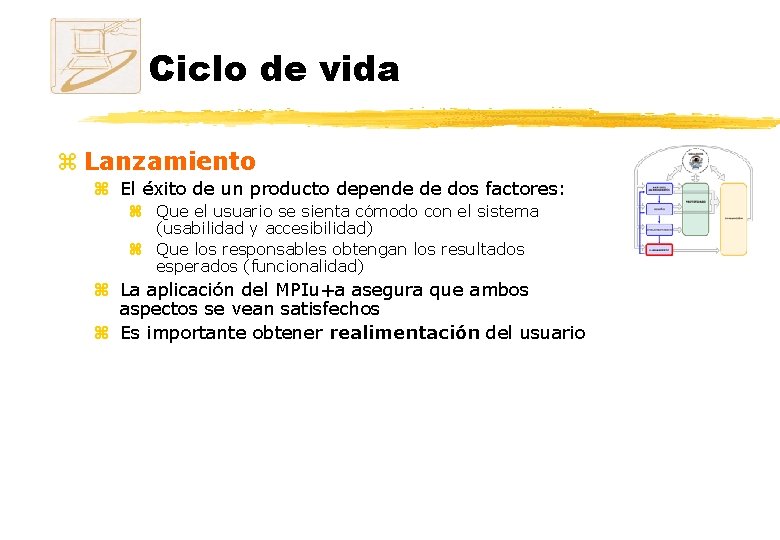

Ciclo de vida z Lanzamiento z El éxito de un producto depende de dos factores: z Que el usuario se sienta cómodo con el sistema (usabilidad y accesibilidad) z Que los responsables obtengan los resultados esperados (funcionalidad) z La aplicación del MPIu+a asegura que ambos aspectos se vean satisfechos z Es importante obtener realimentación del usuario

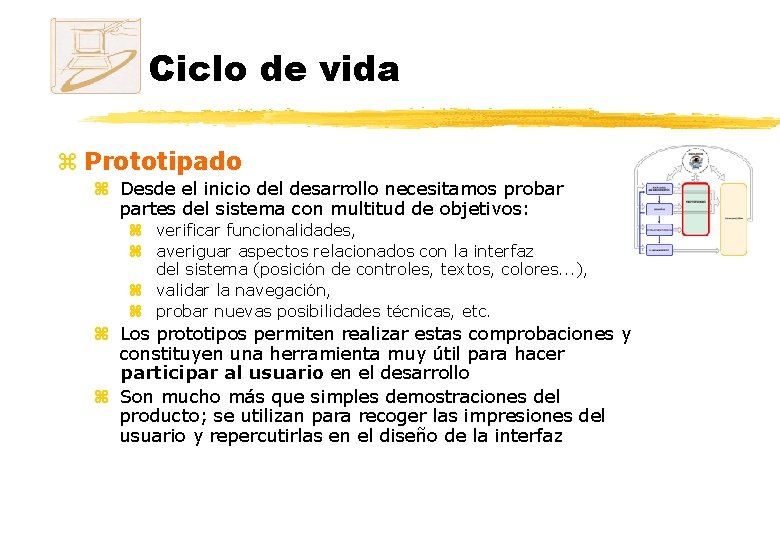

Ciclo de vida z Prototipado z Desde el inicio del desarrollo necesitamos probar partes del sistema con multitud de objetivos: z verificar funcionalidades, z averiguar aspectos relacionados con la interfaz del sistema (posición de controles, textos, colores. . . ), z validar la navegación, z probar nuevas posibilidades técnicas, etc. z Los prototipos permiten realizar estas comprobaciones y constituyen una herramienta muy útil para hacer participar al usuario en el desarrollo z Son mucho más que simples demostraciones del producto; se utilizan para recoger las impresiones del usuario y repercutirlas en el diseño de la interfaz

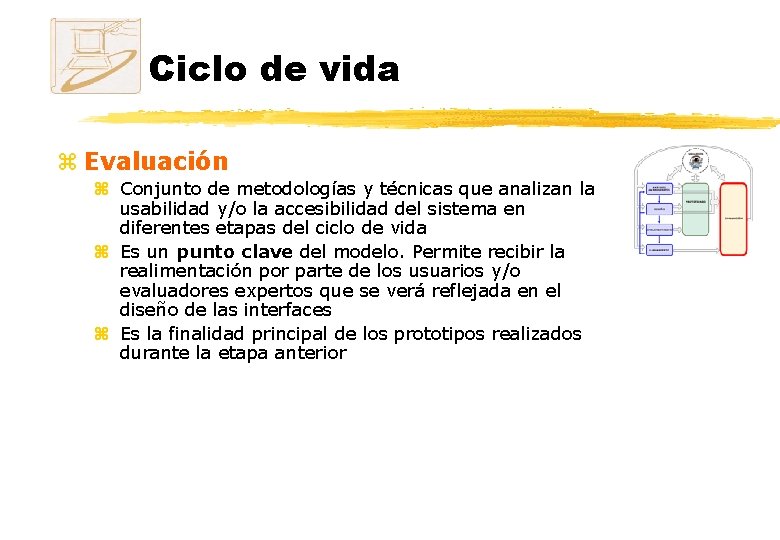

Ciclo de vida z Evaluación z Conjunto de metodologías y técnicas que analizan la usabilidad y/o la accesibilidad del sistema en diferentes etapas del ciclo de vida z Es un punto clave del modelo. Permite recibir la realimentación por parte de los usuarios y/o evaluadores expertos que se verá reflejada en el diseño de las interfaces z Es la finalidad principal de los prototipos realizados durante la etapa anterior

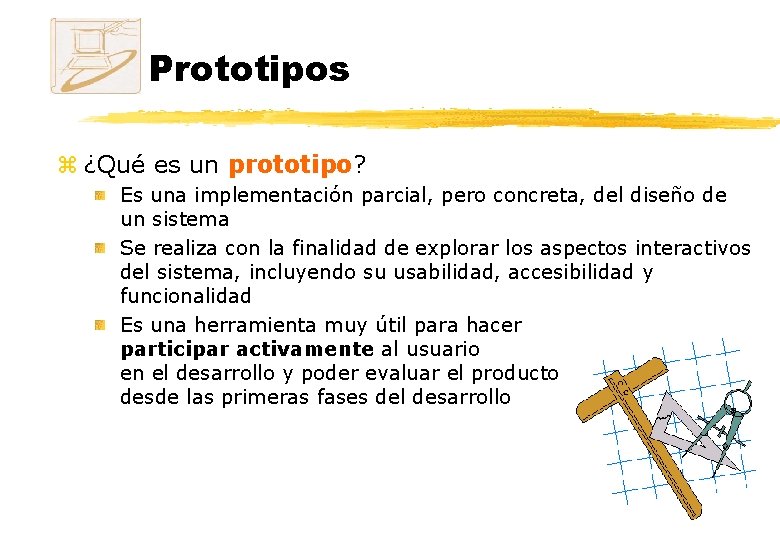

Prototipos z ¿Qué es un prototipo? Es una implementación parcial, pero concreta, del diseño de un sistema Se realiza con la finalidad de explorar los aspectos interactivos del sistema, incluyendo su usabilidad, accesibilidad y funcionalidad Es una herramienta muy útil para hacer participar activamente al usuario en el desarrollo y poder evaluar el producto desde las primeras fases del desarrollo

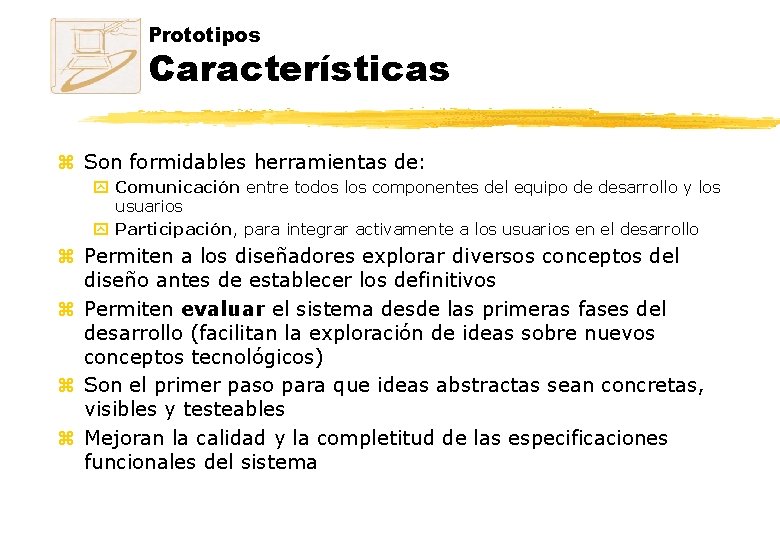

Prototipos Características z Son formidables herramientas de: y Comunicación entre todos los componentes del equipo de desarrollo y los usuarios y Participación, para integrar activamente a los usuarios en el desarrollo z Permiten a los diseñadores explorar diversos conceptos del diseño antes de establecer los definitivos z Permiten evaluar el sistema desde las primeras fases del desarrollo (facilitan la exploración de ideas sobre nuevos conceptos tecnológicos) z Son el primer paso para que ideas abstractas sean concretas, visibles y testeables z Mejoran la calidad y la completitud de las especificaciones funcionales del sistema

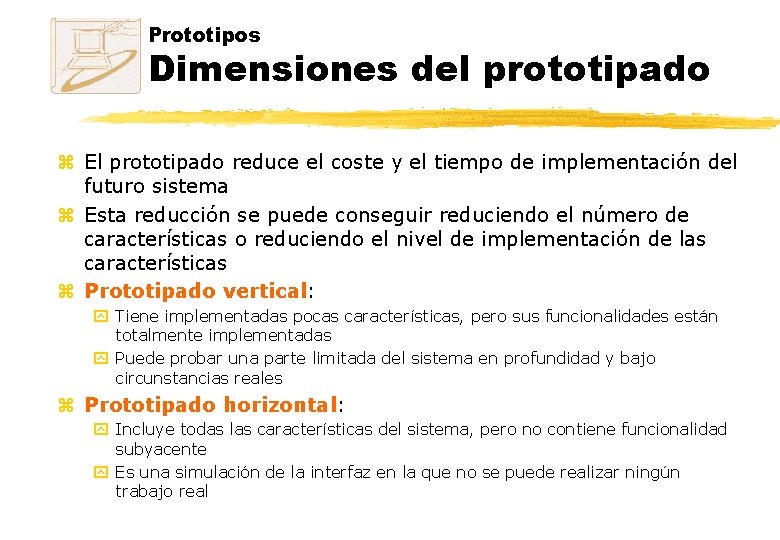

Prototipos Dimensiones del prototipado z El prototipado reduce el coste y el tiempo de implementación del futuro sistema z Esta reducción se puede conseguir reduciendo el número de características o reduciendo el nivel de implementación de las características z Prototipado vertical: y Tiene implementadas pocas características, pero sus funcionalidades están totalmente implementadas y Puede probar una parte limitada del sistema en profundidad y bajo circunstancias reales z Prototipado horizontal: y Incluye todas las características del sistema, pero no contiene funcionalidad subyacente y Es una simulación de la interfaz en la que no se puede realizar ningún trabajo real

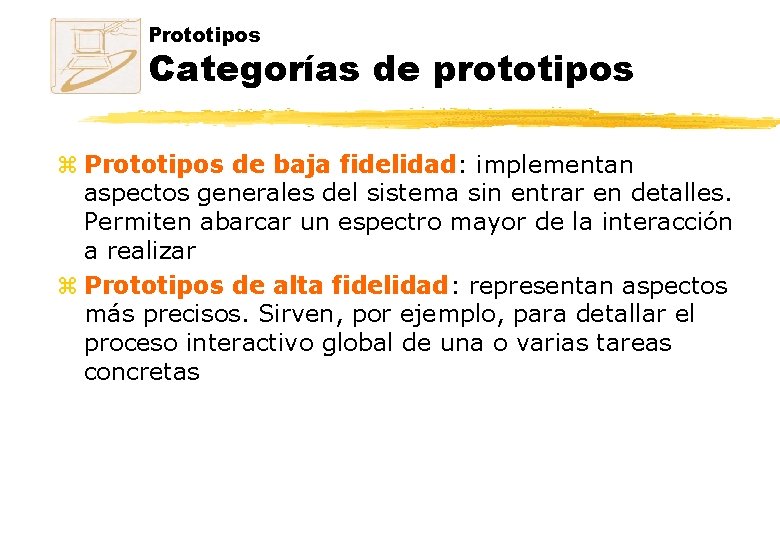

Prototipos Categorías de prototipos z Prototipos de baja fidelidad: implementan aspectos generales del sistema sin entrar en detalles. Permiten abarcar un espectro mayor de la interacción a realizar z Prototipos de alta fidelidad: representan aspectos más precisos. Sirven, por ejemplo, para detallar el proceso interactivo global de una o varias tareas concretas

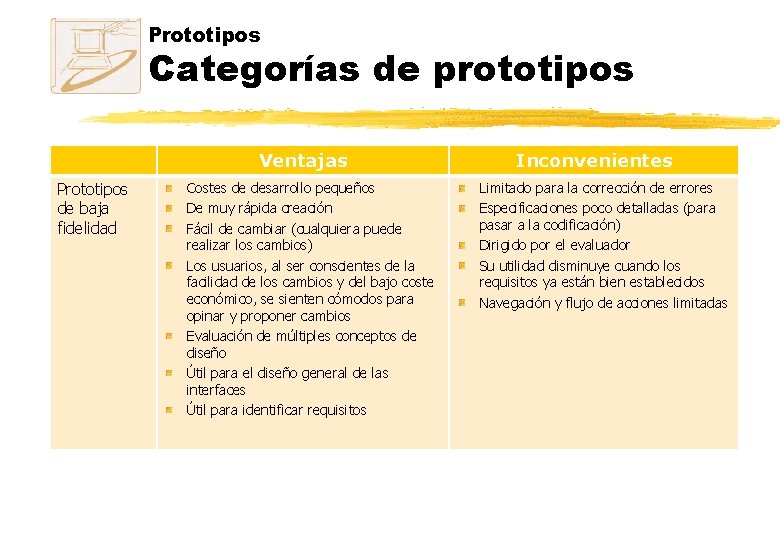

Prototipos Categorías de prototipos Ventajas Prototipos de baja fidelidad Costes de desarrollo pequeños De muy rápida creación Fácil de cambiar (cualquiera puede realizar los cambios) Los usuarios, al ser conscientes de la facilidad de los cambios y del bajo coste económico, se sienten cómodos para opinar y proponer cambios Evaluación de múltiples conceptos de diseño Útil para el diseño general de las interfaces Útil para identificar requisitos Inconvenientes Limitado para la corrección de errores Especificaciones poco detalladas (para pasar a la codificación) Dirigido por el evaluador Su utilidad disminuye cuando los requisitos ya están bien establecidos Navegación y flujo de acciones limitadas

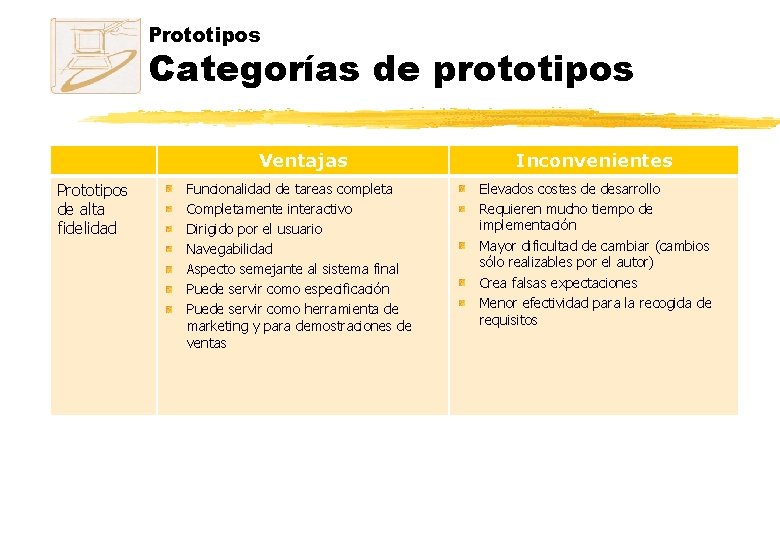

Prototipos Categorías de prototipos Prototipos de alta fidelidad Ventajas Inconvenientes Funcionalidad de tareas completa Completamente interactivo Dirigido por el usuario Navegabilidad Aspecto semejante al sistema final Puede servir como especificación Puede servir como herramienta de marketing y para demostraciones de ventas Elevados costes de desarrollo Requieren mucho tiempo de implementación Mayor dificultad de cambiar (cambios sólo realizables por el autor) Crea falsas expectaciones Menor efectividad para la recogida de requisitos

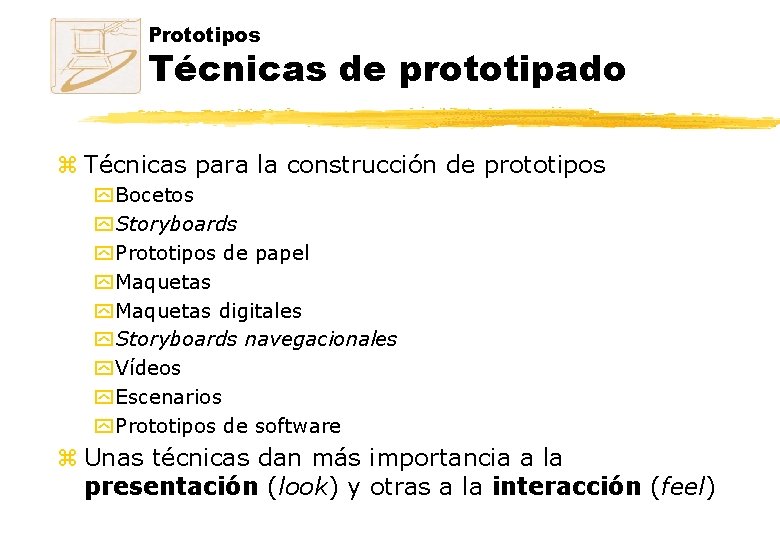

Prototipos Técnicas de prototipado z Técnicas para la construcción de prototipos y Bocetos y Storyboards y Prototipos de papel y Maquetas digitales y Storyboards navegacionales y Vídeos y Escenarios y Prototipos de software z Unas técnicas dan más importancia a la presentación (look) y otras a la interacción (feel)

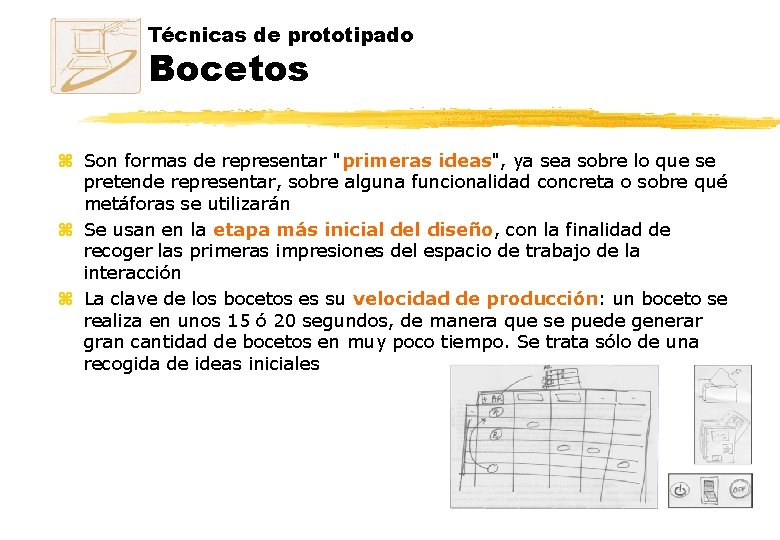

Técnicas de prototipado Bocetos z Son formas de representar "primeras ideas", ya sea sobre lo que se pretende representar, sobre alguna funcionalidad concreta o sobre qué metáforas se utilizarán z Se usan en la etapa más inicial del diseño, con la finalidad de recoger las primeras impresiones del espacio de trabajo de la interacción z La clave de los bocetos es su velocidad de producción: un boceto se realiza en unos 15 ó 20 segundos, de manera que se puede generar gran cantidad de bocetos en muy poco tiempo. Se trata sólo de una recogida de ideas iniciales

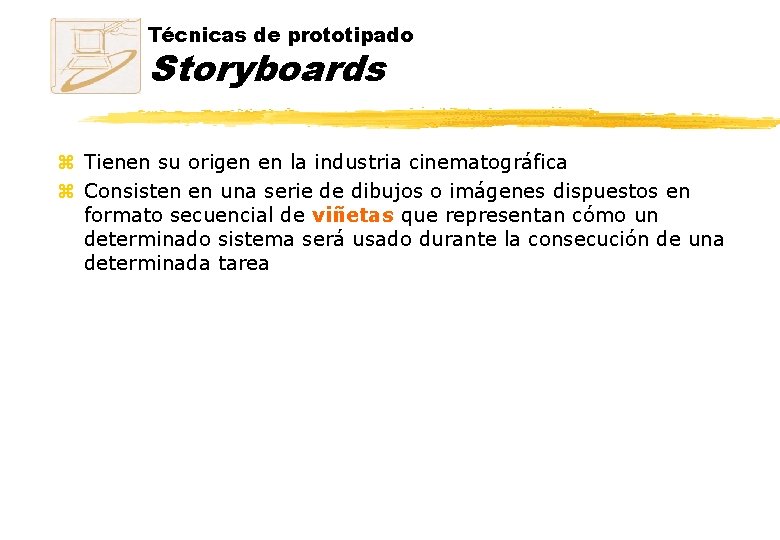

Técnicas de prototipado Storyboards z Tienen su origen en la industria cinematográfica z Consisten en una serie de dibujos o imágenes dispuestos en formato secuencial de viñetas que representan cómo un determinado sistema será usado durante la consecución de una determinada tarea

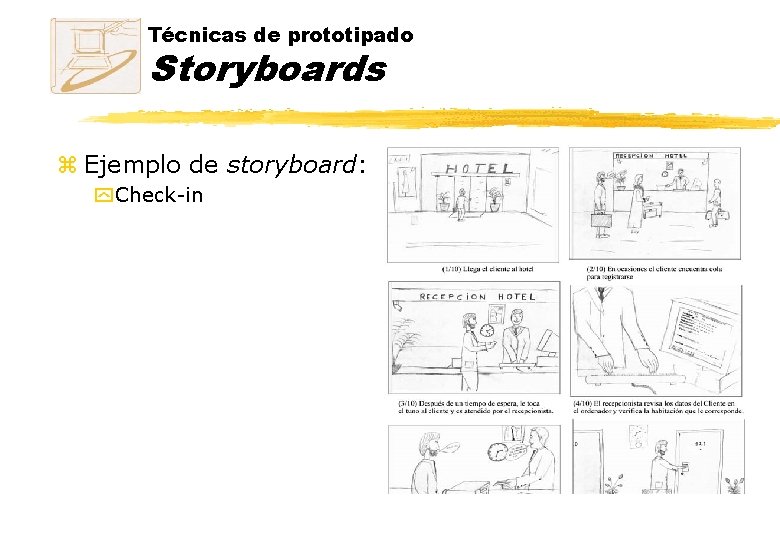

Técnicas de prototipado Storyboards z Ejemplo de storyboard: y Check-in

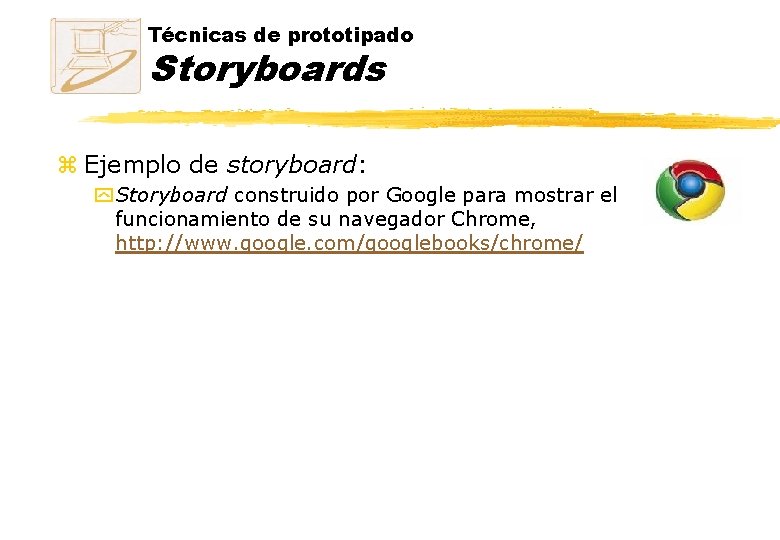

Técnicas de prototipado Storyboards z Ejemplo de storyboard: y Storyboard construido por Google para mostrar el funcionamiento de su navegador Chrome, http: //www. google. com/googlebooks/chrome/

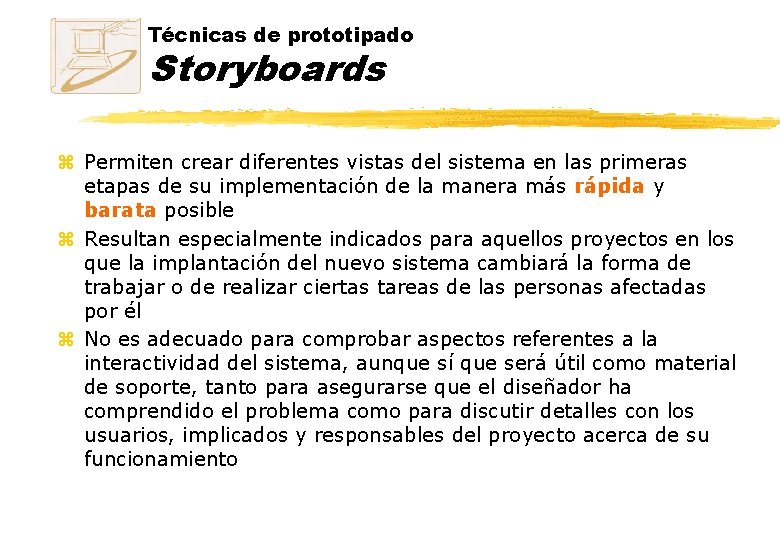

Técnicas de prototipado Storyboards z Permiten crear diferentes vistas del sistema en las primeras etapas de su implementación de la manera más rápida y barata posible z Resultan especialmente indicados para aquellos proyectos en los que la implantación del nuevo sistema cambiará la forma de trabajar o de realizar ciertas tareas de las personas afectadas por él z No es adecuado para comprobar aspectos referentes a la interactividad del sistema, aunque sí que será útil como material de soporte, tanto para asegurarse que el diseñador ha comprendido el problema como para discutir detalles con los usuarios, implicados y responsables del proyecto acerca de su funcionamiento

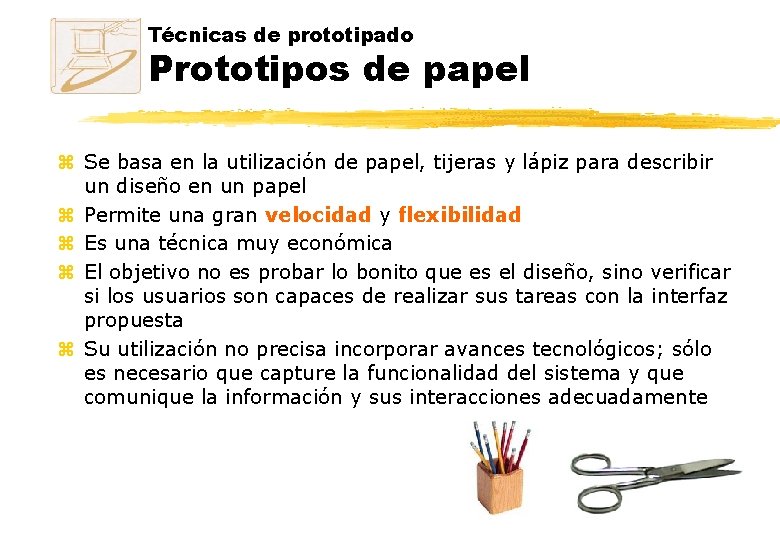

Técnicas de prototipado Prototipos de papel z Se basa en la utilización de papel, tijeras y lápiz para describir un diseño en un papel z Permite una gran velocidad y flexibilidad z Es una técnica muy económica z El objetivo no es probar lo bonito que es el diseño, sino verificar si los usuarios son capaces de realizar sus tareas con la interfaz propuesta z Su utilización no precisa incorporar avances tecnológicos; sólo es necesario que capture la funcionalidad del sistema y que comunique la información y sus interacciones adecuadamente

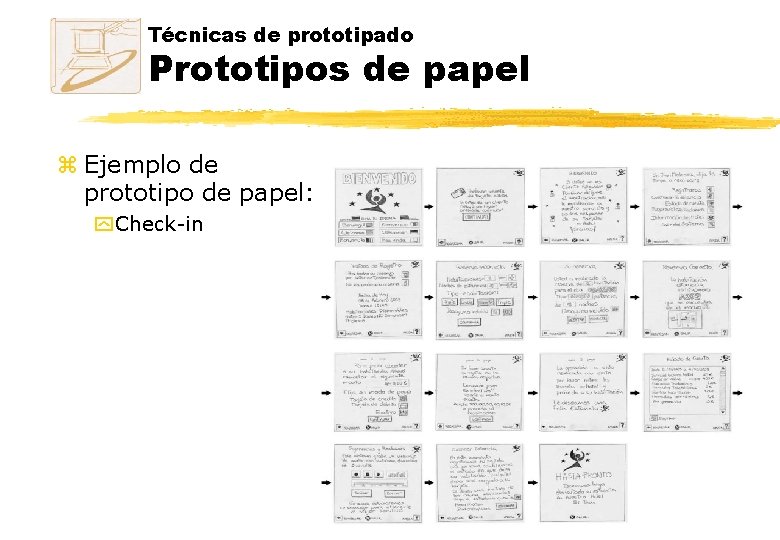

Técnicas de prototipado Prototipos de papel z Ejemplo de prototipo de papel: y Check-in

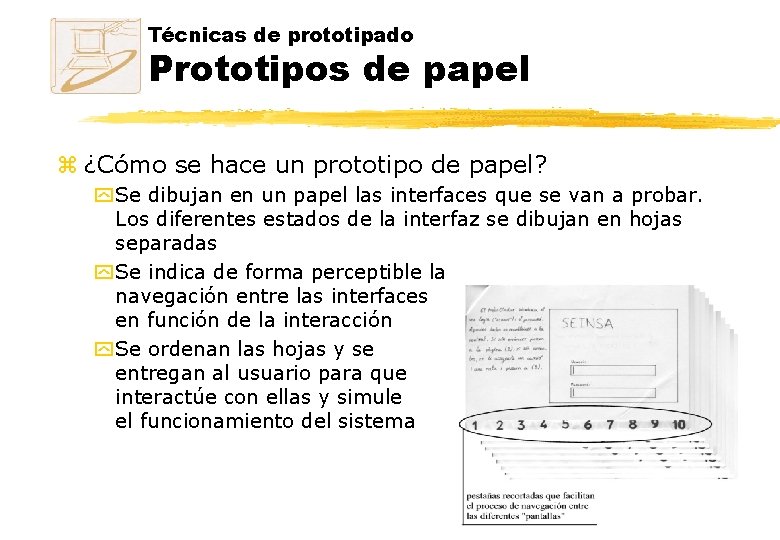

Técnicas de prototipado Prototipos de papel z ¿Cómo se hace un prototipo de papel? y Se dibujan en un papel las interfaces que se van a probar. Los diferentes estados de la interfaz se dibujan en hojas separadas y Se indica de forma perceptible la navegación entre las interfaces en función de la interacción y Se ordenan las hojas y se entregan al usuario para que interactúe con ellas y simule el funcionamiento del sistema

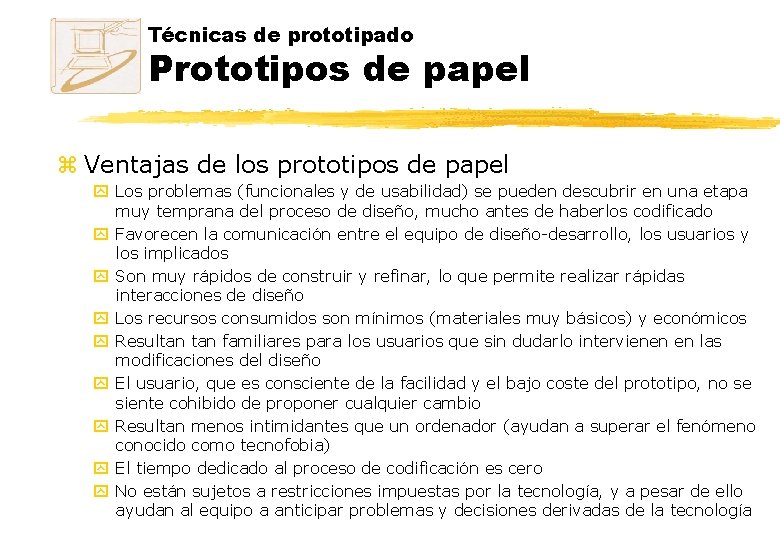

Técnicas de prototipado Prototipos de papel z Ventajas de los prototipos de papel y Los problemas (funcionales y de usabilidad) se pueden descubrir en una etapa muy temprana del proceso de diseño, mucho antes de haberlos codificado y Favorecen la comunicación entre el equipo de diseño-desarrollo, los usuarios y los implicados y Son muy rápidos de construir y refinar, lo que permite realizar rápidas interacciones de diseño y Los recursos consumidos son mínimos (materiales muy básicos) y económicos y Resultan familiares para los usuarios que sin dudarlo intervienen en las modificaciones del diseño y El usuario, que es consciente de la facilidad y el bajo coste del prototipo, no se siente cohibido de proponer cualquier cambio y Resultan menos intimidantes que un ordenador (ayudan a superar el fenómeno conocido como tecnofobia) y El tiempo dedicado al proceso de codificación es cero y No están sujetos a restricciones impuestas por la tecnología, y a pesar de ello ayudan al equipo a anticipar problemas y decisiones derivadas de la tecnología

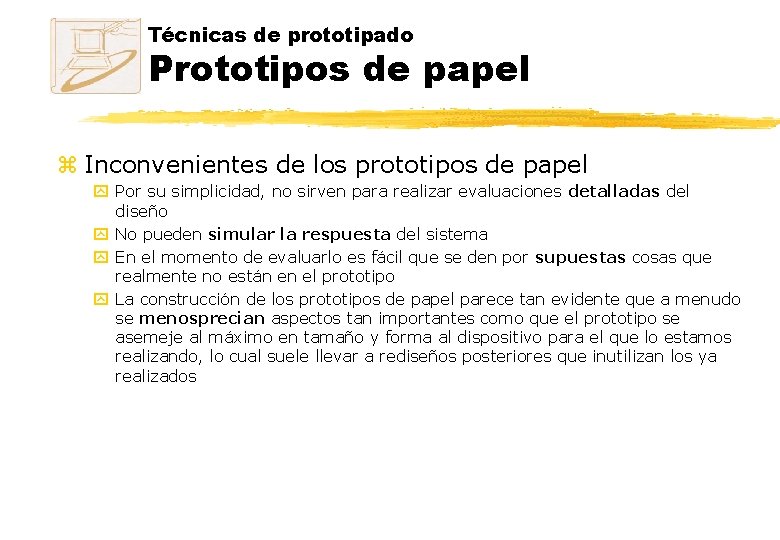

Técnicas de prototipado Prototipos de papel z Inconvenientes de los prototipos de papel y Por su simplicidad, no sirven para realizar evaluaciones detalladas del diseño y No pueden simular la respuesta del sistema y En el momento de evaluarlo es fácil que se den por supuestas cosas que realmente no están en el prototipo y La construcción de los prototipos de papel parece tan evidente que a menudo se menosprecian aspectos tan importantes como que el prototipo se asemeje al máximo en tamaño y forma al dispositivo para el que lo estamos realizando, lo cual suele llevar a rediseños posteriores que inutilizan los ya realizados

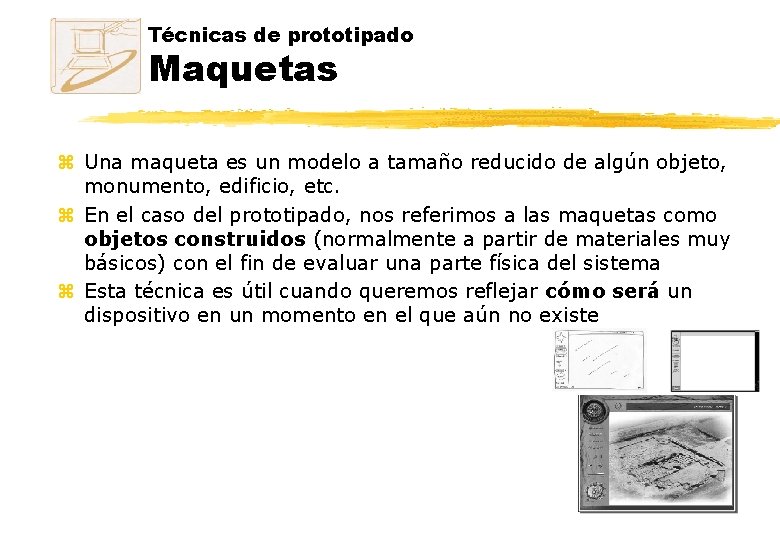

Técnicas de prototipado Maquetas z Una maqueta es un modelo a tamaño reducido de algún objeto, monumento, edificio, etc. z En el caso del prototipado, nos referimos a las maquetas como objetos construidos (normalmente a partir de materiales muy básicos) con el fin de evaluar una parte física del sistema z Esta técnica es útil cuando queremos reflejar cómo será un dispositivo en un momento en el que aún no existe

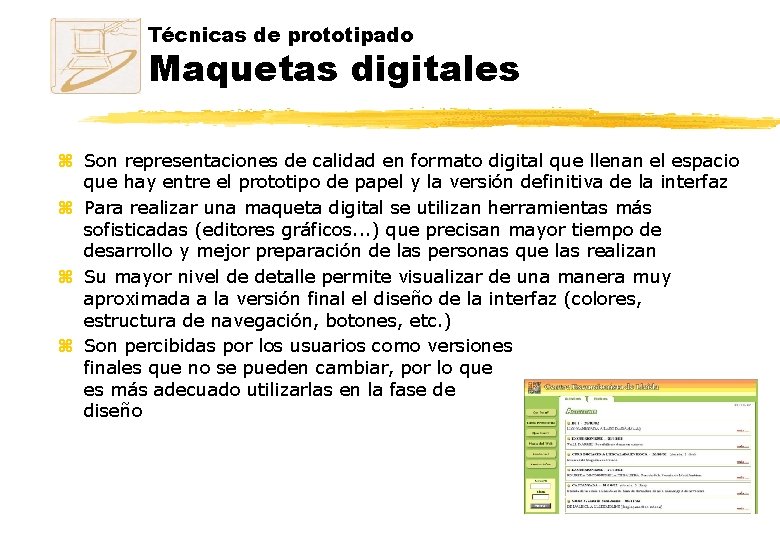

Técnicas de prototipado Maquetas digitales z Son representaciones de calidad en formato digital que llenan el espacio que hay entre el prototipo de papel y la versión definitiva de la interfaz z Para realizar una maqueta digital se utilizan herramientas más sofisticadas (editores gráficos. . . ) que precisan mayor tiempo de desarrollo y mejor preparación de las personas que las realizan z Su mayor nivel de detalle permite visualizar de una manera muy aproximada a la versión final el diseño de la interfaz (colores, estructura de navegación, botones, etc. ) z Son percibidas por los usuarios como versiones finales que no se pueden cambiar, por lo que es más adecuado utilizarlas en la fase de diseño

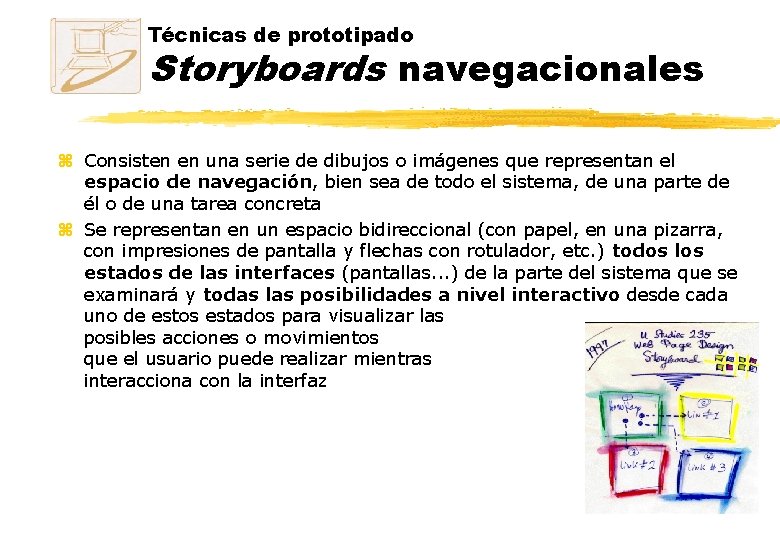

Técnicas de prototipado Storyboards navegacionales z Consisten en una serie de dibujos o imágenes que representan el espacio de navegación, bien sea de todo el sistema, de una parte de él o de una tarea concreta z Se representan en un espacio bidireccional (con papel, en una pizarra, con impresiones de pantalla y flechas con rotulador, etc. ) todos los estados de las interfaces (pantallas. . . ) de la parte del sistema que se examinará y todas las posibilidades a nivel interactivo desde cada uno de estos estados para visualizar las posibles acciones o movimientos que el usuario puede realizar mientras interacciona con la interfaz

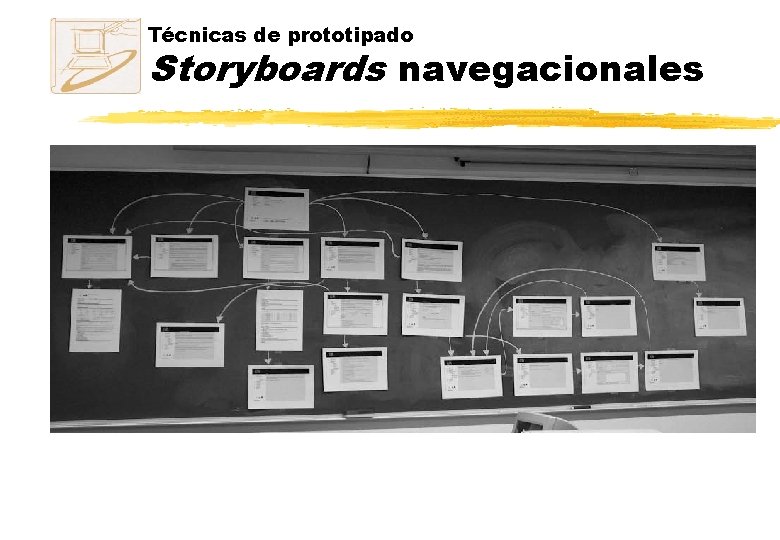

Técnicas de prototipado Storyboards navegacionales

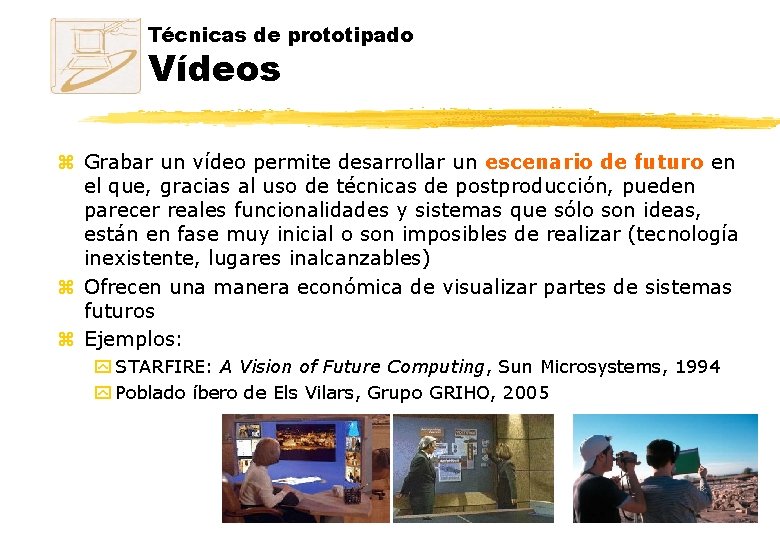

Técnicas de prototipado Vídeos z Grabar un vídeo permite desarrollar un escenario de futuro en el que, gracias al uso de técnicas de postproducción, pueden parecer reales funcionalidades y sistemas que sólo son ideas, están en fase muy inicial o son imposibles de realizar (tecnología inexistente, lugares inalcanzables) z Ofrecen una manera económica de visualizar partes de sistemas futuros z Ejemplos: y STARFIRE: A Vision of Future Computing, Sun Microsystems, 1994 y Poblado íbero de Els Vilars, Grupo GRIHO, 2005

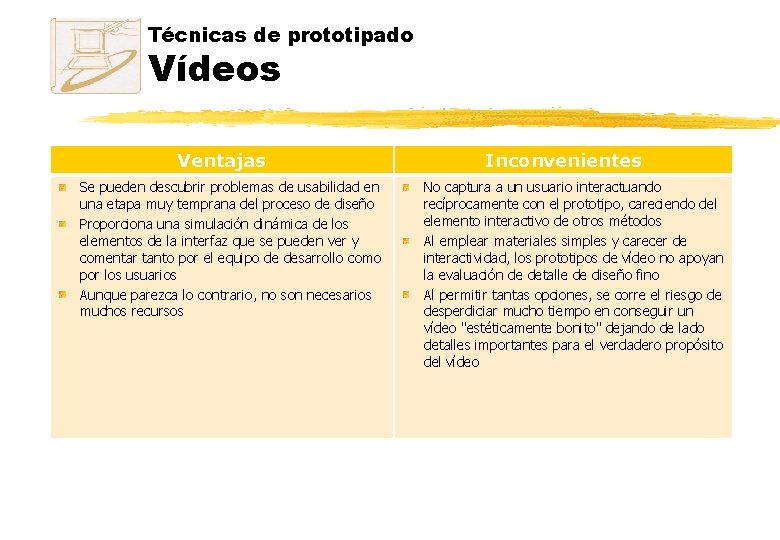

Técnicas de prototipado Vídeos Ventajas Se pueden descubrir problemas de usabilidad en una etapa muy temprana del proceso de diseño Proporciona una simulación dinámica de los elementos de la interfaz que se pueden ver y comentar tanto por el equipo de desarrollo como por los usuarios Aunque parezca lo contrario, no son necesarios muchos recursos Inconvenientes No captura a un usuario interactuando recíprocamente con el prototipo, careciendo del elemento interactivo de otros métodos Al emplear materiales simples y carecer de interactividad, los prototipos de vídeo no apoyan la evaluación de detalle de diseño fino Al permitir tantas opciones, se corre el riesgo de desperdiciar mucho tiempo en conseguir un vídeo "estéticamente bonito" dejando de lado detalles importantes para el verdadero propósito del vídeo

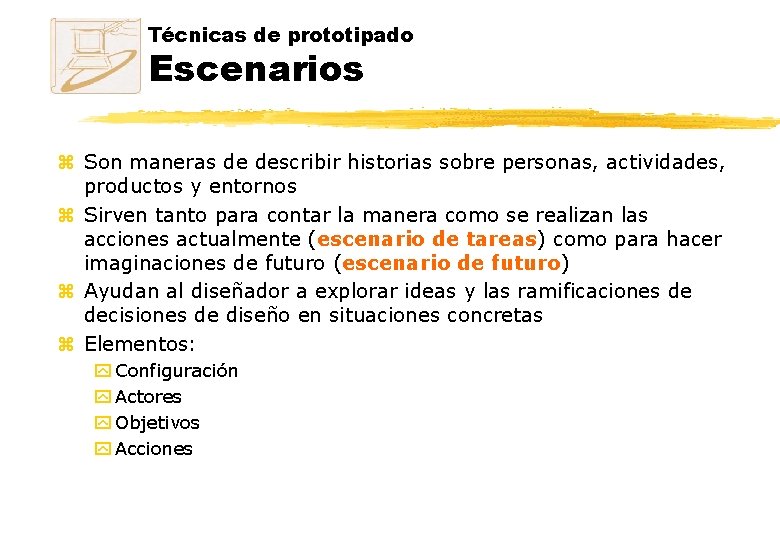

Técnicas de prototipado Escenarios z Son maneras de describir historias sobre personas, actividades, productos y entornos z Sirven tanto para contar la manera como se realizan las acciones actualmente (escenario de tareas) como para hacer imaginaciones de futuro (escenario de futuro) z Ayudan al diseñador a explorar ideas y las ramificaciones de decisiones de diseño en situaciones concretas z Elementos: y Configuración y Actores y Objetivos y Acciones

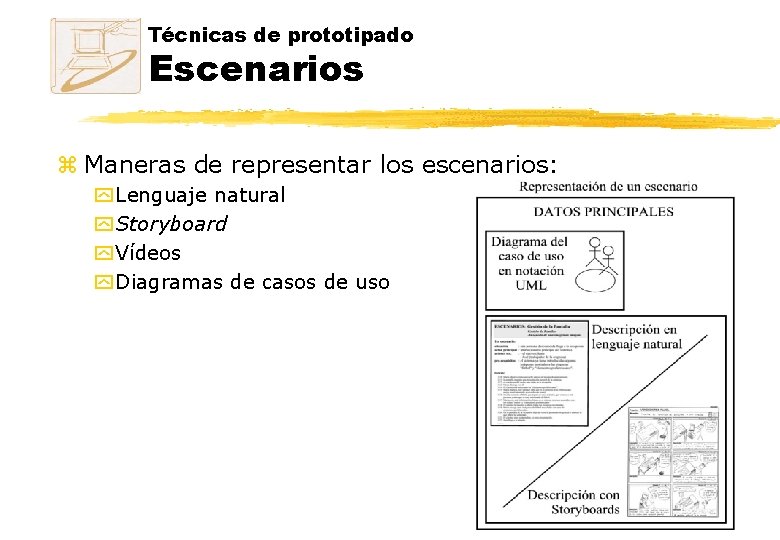

Técnicas de prototipado Escenarios z Maneras de representar los escenarios: y Lenguaje natural y Storyboard y Vídeos y Diagramas de casos de uso

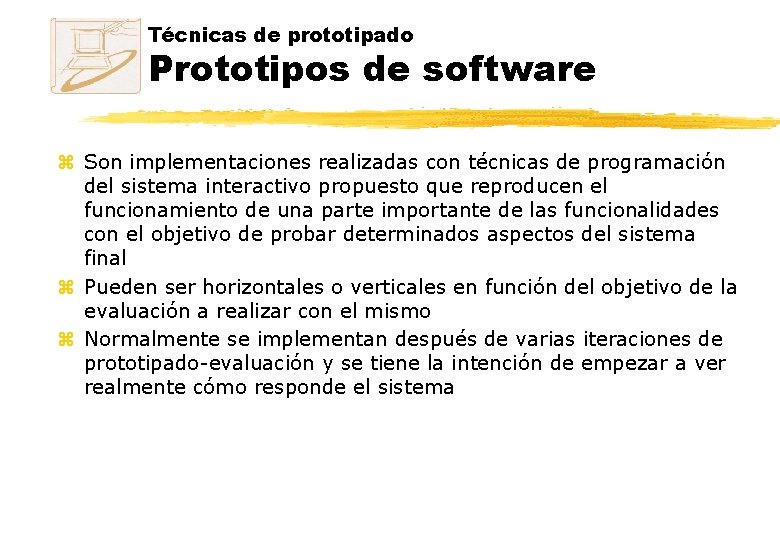

Técnicas de prototipado Prototipos de software z Son implementaciones realizadas con técnicas de programación del sistema interactivo propuesto que reproducen el funcionamiento de una parte importante de las funcionalidades con el objetivo de probar determinados aspectos del sistema final z Pueden ser horizontales o verticales en función del objetivo de la evaluación a realizar con el mismo z Normalmente se implementan después de varias iteraciones de prototipado-evaluación y se tiene la intención de empezar a ver realmente cómo responde el sistema

Técnicas de prototipado Prototipos de software z Ejemplo de prototipo de software

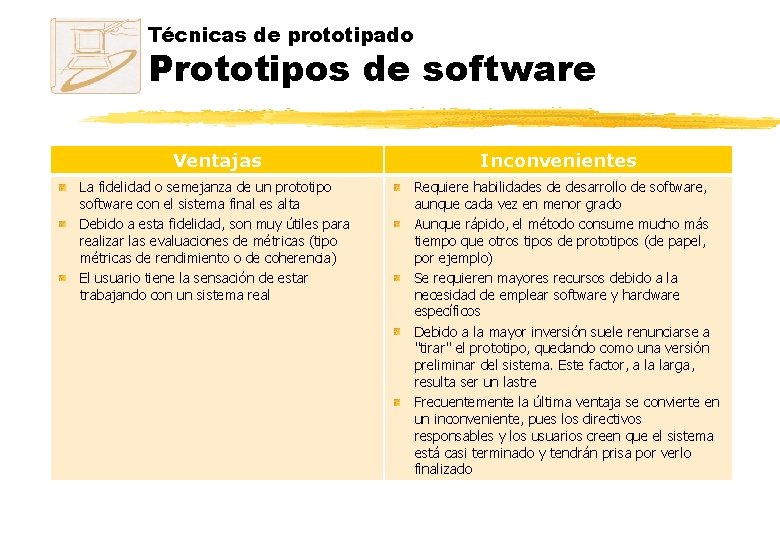

Técnicas de prototipado Prototipos de software Ventajas La fidelidad o semejanza de un prototipo software con el sistema final es alta Debido a esta fidelidad, son muy útiles para realizar las evaluaciones de métricas (tipo métricas de rendimiento o de coherencia) El usuario tiene la sensación de estar trabajando con un sistema real Inconvenientes Requiere habilidades de desarrollo de software, aunque cada vez en menor grado Aunque rápido, el método consume mucho más tiempo que otros tipos de prototipos (de papel, por ejemplo) Se requieren mayores recursos debido a la necesidad de emplear software y hardware específicos Debido a la mayor inversión suele renunciarse a "tirar" el prototipo, quedando como una versión preliminar del sistema. Este factor, a la larga, resulta ser un lastre Frecuentemente la última ventaja se convierte en un inconveniente, pues los directivos responsables y los usuarios creen que el sistema está casi terminado y tendrán prisa por verlo finalizado

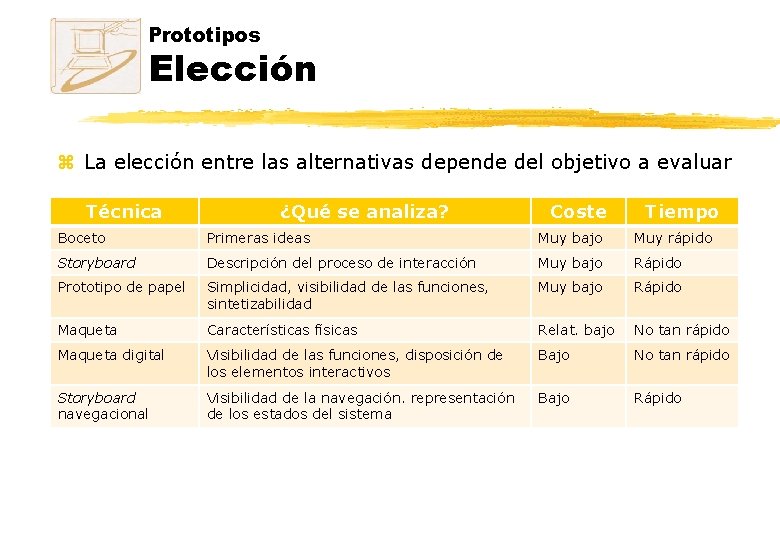

Prototipos Elección z La elección entre las alternativas depende del objetivo a evaluar Técnica ¿Qué se analiza? Coste Tiempo Boceto Primeras ideas Muy bajo Muy rápido Storyboard Descripción del proceso de interacción Muy bajo Rápido Prototipo de papel Simplicidad, visibilidad de las funciones, sintetizabilidad Muy bajo Rápido Maqueta Características físicas Relat. bajo No tan rápido Maqueta digital Visibilidad de las funciones, disposición de los elementos interactivos Bajo No tan rápido Storyboard navegacional Visibilidad de la navegación. representación de los estados del sistema Bajo Rápido

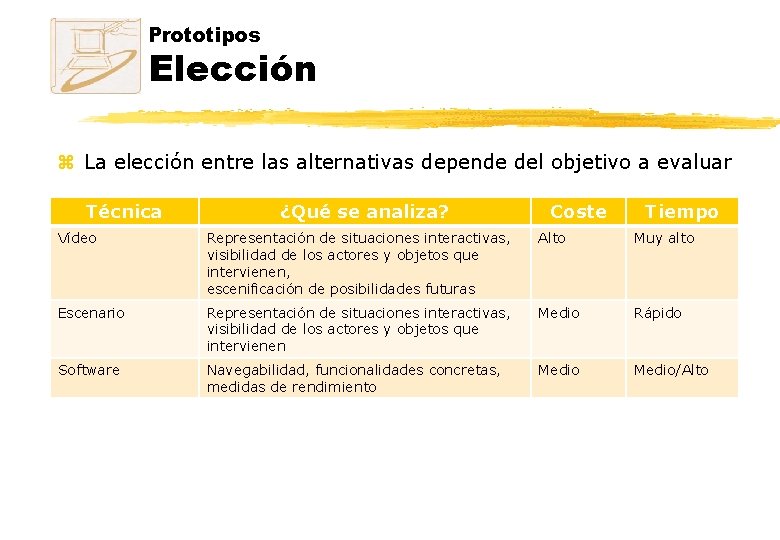

Prototipos Elección z La elección entre las alternativas depende del objetivo a evaluar Técnica ¿Qué se analiza? Coste Tiempo Vídeo Representación de situaciones interactivas, visibilidad de los actores y objetos que intervienen, escenificación de posibilidades futuras Alto Muy alto Escenario Representación de situaciones interactivas, visibilidad de los actores y objetos que intervienen Medio Rápido Software Navegabilidad, funcionalidades concretas, medidas de rendimiento Medio/Alto

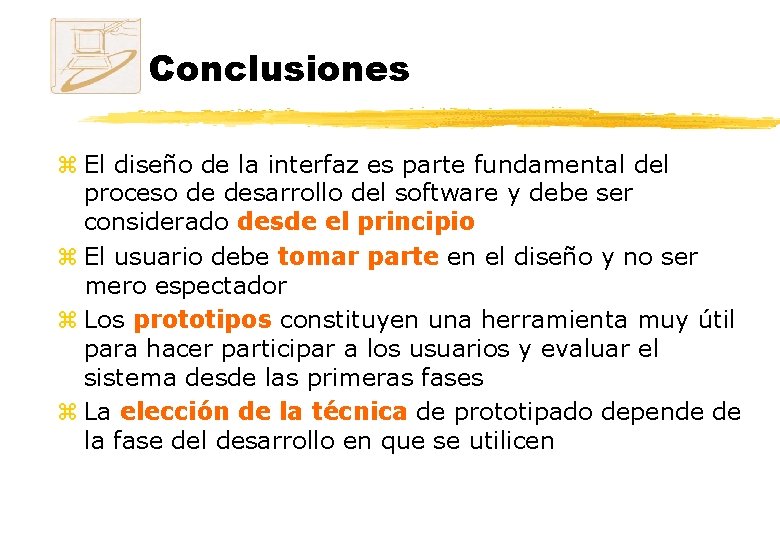

Conclusiones z El diseño de la interfaz es parte fundamental del proceso de desarrollo del software y debe ser considerado desde el principio z El usuario debe tomar parte en el diseño y no ser mero espectador z Los prototipos constituyen una herramienta muy útil para hacer participar a los usuarios y evaluar el sistema desde las primeras fases z La elección de la técnica de prototipado depende de la fase del desarrollo en que se utilicen
