Intelligens rendszerfelügyelet (VIMIA 370) IT adatok vizuális elemzése Kocsis Imre, Salánki Ágnes Budapesti Műszaki és Gazdaságtudományi Egyetem Méréstechnika és Információs Rendszerek Tanszék

Esettanulmány: cloud benchmarking Ábra forrása: [6], [7]

Esettanulmány: cloud benchmarking Web Service Dependability Assessment Tool Response Time Ábra forrása: [8] Round Trip Time Request Processing Time

Elemzési megközelítés 1: leíró statisztika

Elemzési megközelítés 2: felderítő adatanalízis § Exploratory Data Analysis (EDA) o statisztikai tradíció, o mely koncepcionális o és számítási eszközökkel segíti o minták felismerését és ezen keresztül o hipotézisek felállítását és finomítását. [1] és [2] alapján

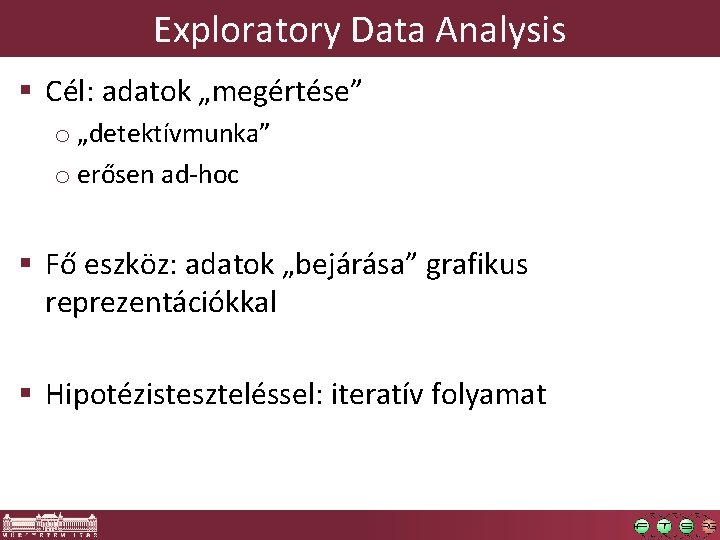

Exploratory Data Analysis § Cél: adatok „megértése” o „detektívmunka” o erősen ad-hoc § Fő eszköz: adatok „bejárása” grafikus reprezentációkkal § Hipotézisteszteléssel: iteratív folyamat

Miről lesz szó? § Adatelemzési alapfogalmak § Alapvető diagramtípusok § Interaktív EDA eszközök – elvárt funkcionalitás § Esettanulmány: cloud benchmarking

Miről nem lesz szó? § Adatbányászat § Hipotézistesztelés § Kísérlettervezés o Pl. Rendszermodellezés tárgyunk § Számítógépes grafika § Információvizualizáció o Pl. blogok: Junk charts [8], Flowing data [9]

Prezentáció vs. felderítés § Prezentáció o o Statikus Jó minőségű Tömör Sok annotáció: nagy közönség § Felderítő ábrázolás o Interaktív o Gyors o Több különálló ábrát kapcsol össze o Néha tengelyfeliratok sem: az elemző az interpreter § ~ matematikatörténet § ~ bizonyítás § Pl. Mondrian, iplots (R) § ggplot 2 csomag (R) Many Eyes, Tableau Adobe Illustrator, Inkscape

Prezentáció vs. felderítés

Adatmennyiség? §

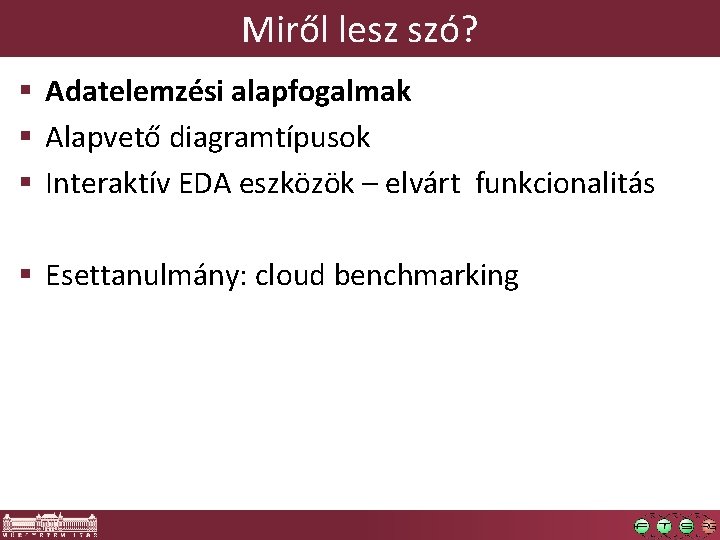

Miről lesz szó? § Adatelemzési alapfogalmak § Alapvető diagramtípusok § Interaktív EDA eszközök – elvárt funkcionalitás § Esettanulmány: cloud benchmarking

ALAPFOGALMAK

Adatelemzés Modell Adatelemzés Adat Többletinformáció

Modell § Szakértői tudás o Elvárt összefüggések o Háttértudás a kísérletről o…

Modell § Szakértői tudás o Elvárt összefüggések o Háttértudás a kísérletről o…

Adatelemzés Modell Adatelemzés Adat Többletinformáció

Adat § Nemstrukturált § o Nincs előre rögzített tárolási/értelmezési modell Széles Hosszú

Adat § Nemstrukturált § o Nincs előre rögzített tárolási/értelmezési modell o Csak metaadat o Pl. e-mail, audio anyagok o Transzformáció strukturáltba?

Rekordok és változók Rekord/megfigyelés Változók/Attribútumok • • Start. time Country Location IP Client. type DC RT, RPT, RTT

Változók: kontextus és viselkedési § Kontextus o a mérési konfigurációt jellemzi § Viselkedési o maga a mért érték • • Start. time Country Location IP Client. type DC RT, RPT, RTT Változók/Attribútumok Kontextus Viselkedési

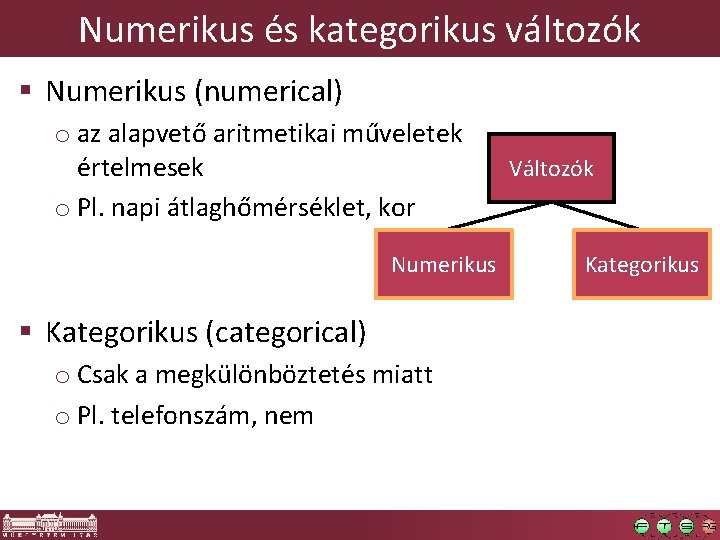

Numerikus és kategorikus változók § Numerikus (numerical) o az alapvető aritmetikai műveletek értelmesek o Pl. napi átlaghőmérséklet, kor Numerikus § Kategorikus (categorical) o Csak a megkülönböztetés miatt o Pl. telefonszám, nem Változók Kategorikus

Numerikus változók § Folytonos o Mért – tetszőleges értéket felvehet Változók • adott tartományon belül • adott pontosság mellett o Pl. a teremben ülők IRF jegyének átlaga § Diszkrét Folytonos Numerikus Diszkrét o Számolt – véges sok értéket vehet fel adott tartományban o Pl. IRF előadáson ülők száma Kategorikus

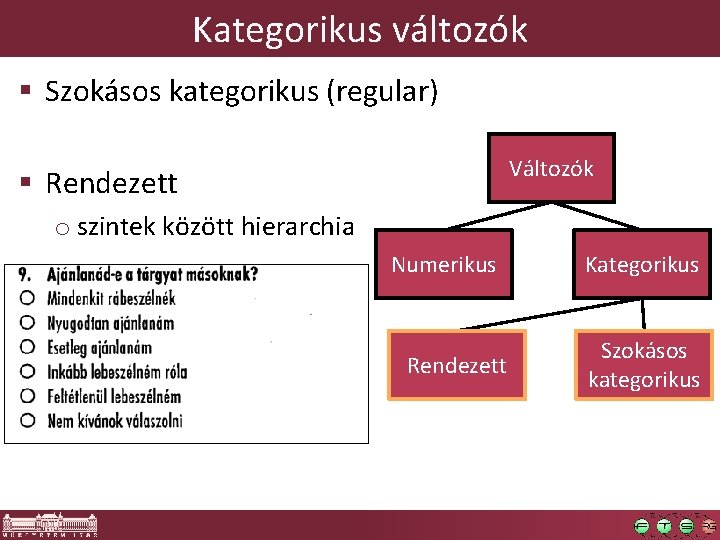

Kategorikus változók § Szokásos kategorikus (regular) Változók § Rendezett o szintek között hierarchia Numerikus Rendezett Kategorikus Szokásos kategorikus

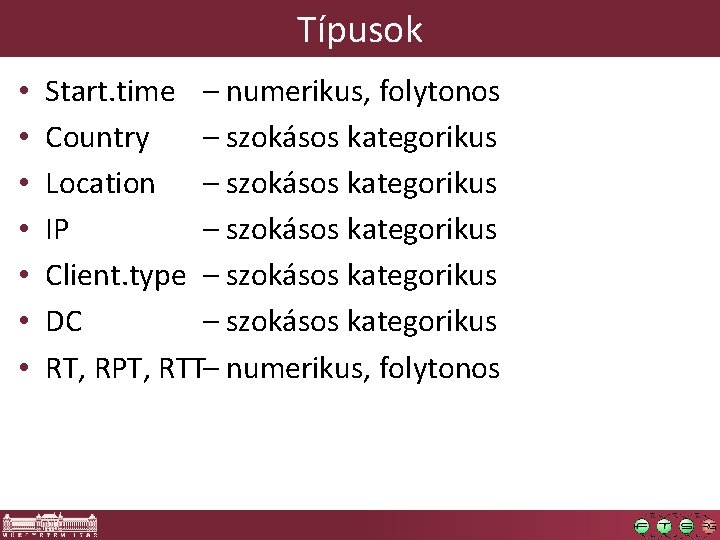

Típusok • • Start. time – numerikus, folytonos Country – szokásos kategorikus Location – szokásos kategorikus IP – szokásos kategorikus Client. type – szokásos kategorikus DC – szokásos kategorikus RT, RPT, RTT– numerikus, folytonos

Adatelemzés Modell Adatelemzés Adat Többletinformáció

Többletinformáció §

Adatelemzés Adat Tisztítás Modell Felderítő Többletinformáció Megerősítő

Adatelemzés Felderítő analízis Megerősítő analízis • Cél: hipotézisek megfogalmazása • Cél: hipotézisek tesztelése • Ismerkedés az adatokkal/doménnel • Erősen ad-hoc • Fő eszköz: leíró statisztika + adatbányászat, sok vizualizáció • Előre megsejtett összefüggések ellenőrzése • Fő eszköz: statisztikai tesztek + következtető módszerek

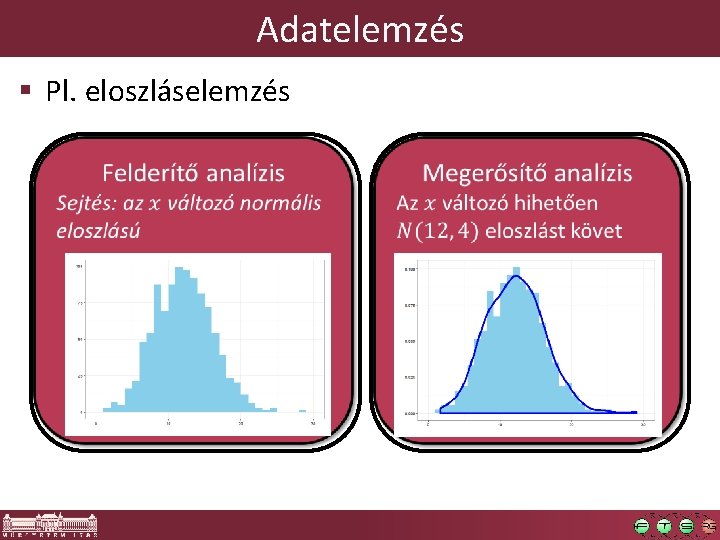

Adatelemzés § Pl. eloszláselemzés

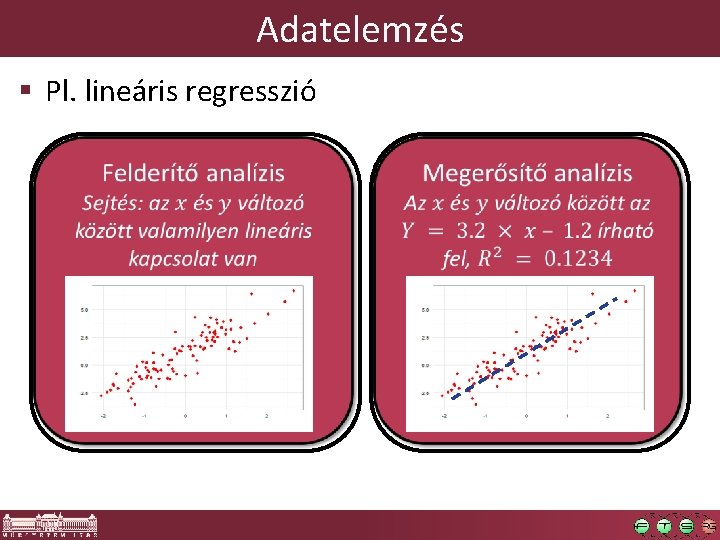

Adatelemzés § Pl. lineáris regresszió

Adatelemzés Adat Tisztítás Modell Felderítő Többletinformáció Megerősítő

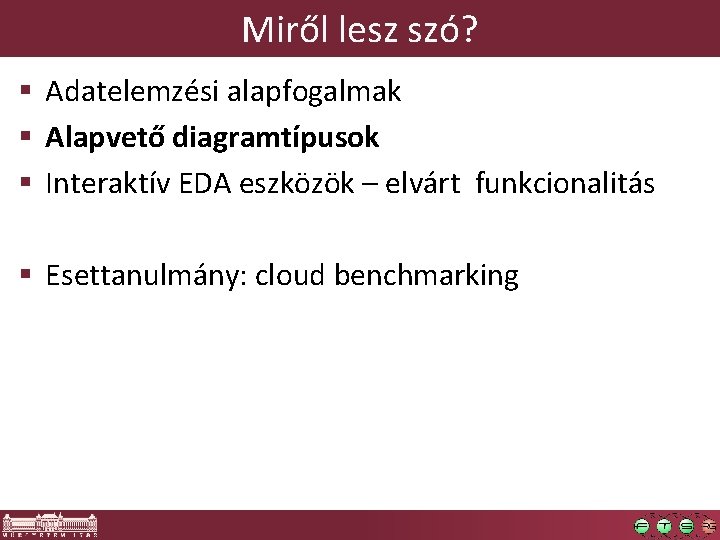

Miről lesz szó? § Adatelemzési alapfogalmak § Alapvető diagramtípusok § Interaktív EDA eszközök – elvárt funkcionalitás § Esettanulmány: cloud benchmarking

ALAPVETŐ DIAGRAMTÍPUSOK

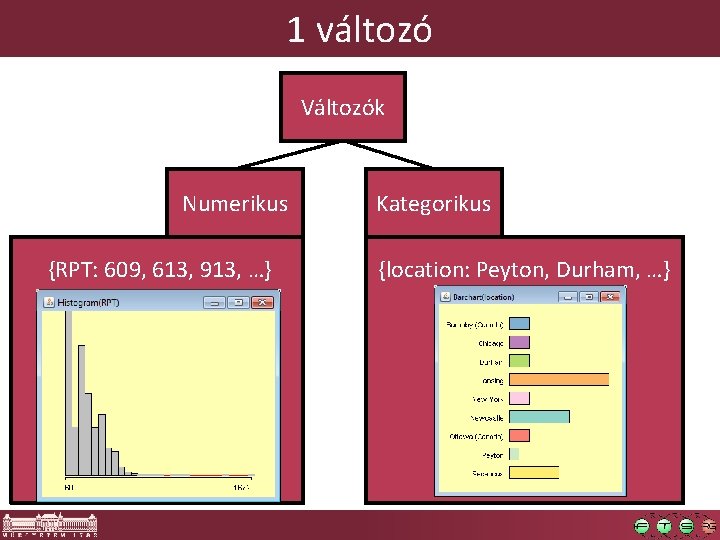

1 változó Változók Numerikus {RPT: 609, 613, 913, …} Kategorikus {location: Peyton, Durham, …}

Oszlopdiagram (bar chart) • Megjelenített dimenziók száma: 1 • Ábrázolt összefüggés: • Kategorikus változó egyes értékeinek abszolút gyakorisága • Adategység: • Oszlop – magassága: adott érték gyakorisága • Tervezői döntés: • Értékkészlet darabolása?

Hisztogram • Megjelenített dimenziók száma: 1 Fontos percentilisek? • Ábrázolt összefüggés: • Folytonos változó egyes értékeinek abszolút gyakorisága • Adategység: • Oszlop – magassága: adott érték gyakorisága • Tervezői döntés: • Oszlopszélesség/kezdőpont?

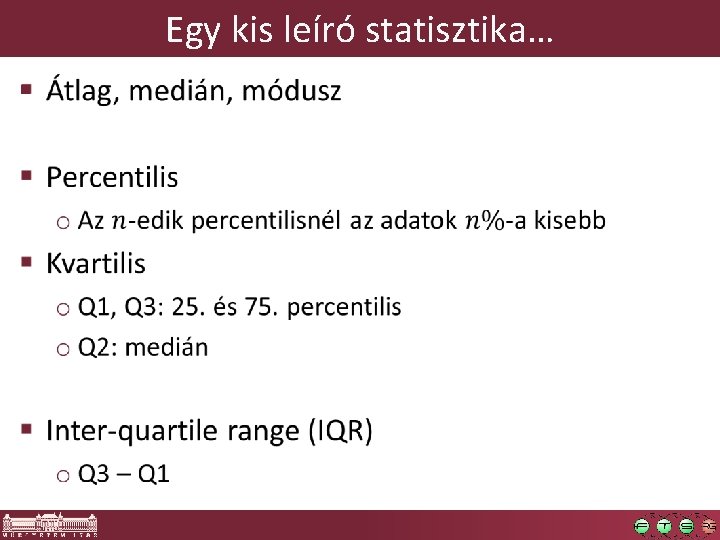

Egy kis leíró statisztika… §

Doboz diagram (boxplot) • Megjelenített dimenziók száma: 1 • Ábrázolt összefüggés: • Folytonos változó fontos percentilisei • Általában 5 fontos érték • Adategység: • Doboz o Tervezői döntés: • Outlierek? Max. Q 3 + 1. 5 IQR Q 3 Medián Q 1 – 1. 5 IQR Min.

Hisztogram: fontos percentilisek? Min. Q 1 Medián Q 3 Max.

Robusztus mérőszámok § Alaphalmaz o 1000 pont ~ U(1, 5) egyenletes eloszlás • átlag = medián = 3 ms 3 ms ± 2 ms 1 pont: 20 s Response time Új medián: sort(resp. times)[501] = 3. 02 ms Resp. t. median Robusztus Resp. t. mean Nem rob. Új átlag: (2 * 10^4 + 3 * 10^3 )/ 1001 = 25 ms!

2 változó kapcsolata Változók Numerikus 2 numerikus Kategorikus 1 numerikus, 1 kategorikus 2 kategorikus

Numerikus kategóriánként

2 változó kapcsolata Változók Numerikus 2 numerikus Kategorikus Numerikus 1 numerikus, 1 kategorikus Kategorikus 2 kategorikus

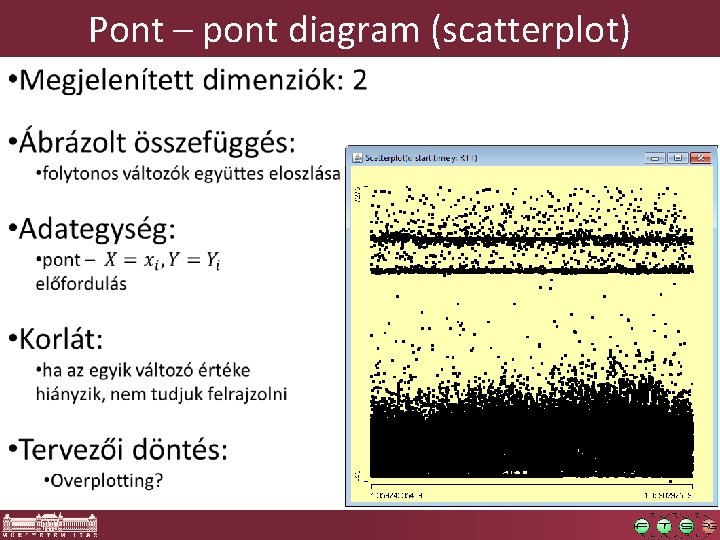

Pont – pont diagram (scatterplot)

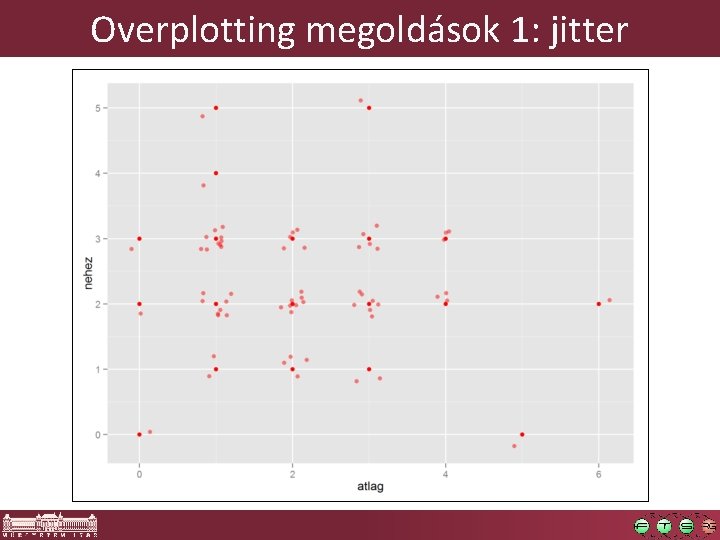

Overplotting megoldások 1: jitter

Overplotting megoldások 1: jitter

Overplotting megoldások 2: átlátszóság

2 változó kapcsolata Változók Numerikus 2 numerikus Változók Kategorikus Numerikus 1 numerikus, 1 kategorikus Kategorikus 2 kategorikus

Mozaik diagram (mosaic plot) § A túlsúlyosak nagy része férfi!

…és a fogyasztás is Ábra forrása: [4], [5] Az új autókban a tömeg kisebb…

Gráfok Rgraphviz

Beeswarm beeswarm

Korrelogram corrgram

Treemap treemap

Tableplot tabplot

Tableplot tabplot

Miről lesz szó? § Adatelemzési alapfogalmak § Alapvető diagramtípusok § Interaktív EDA eszközök – elvárt funkcionalitás § Esettanulmány: cloud benchmarking

FUNKCIONALITÁS

Prezentáció vs. felderítés § Prezentáció o o Statikus Jó minőségű Tömör Sok annotáció: nagy közönség § ~ bizonyítás a matematikában § Felderítő ábrázolás o Interaktív o Gyors o Több különálló ábrát kapcsol össze o Néha még tengelyfeliratok sem: egyedül az elemző kell hogy megértse § ~ matematikatörténet

Adatkötés

Lekérdezések

Színezés/átlátszóság

Miről lesz szó? § Adatelemzési alapfogalmak § Alapvető diagramtípusok § Interaktív EDA eszközök – elvárt funkcionalitás § Esettanulmány: cloud benchmarking

Cloud benchmarking § Alapvető RT-RTT összefüggések § Kísérlettervezési hiányosságok § Konfiguráció hibák § Térbeli/időbeli/kliensbeli függőségek

Datacamp § Abalakozás § Eredménykiértékelés § Konzol

Összefoglalás § Miért jó? o Összehasonlítás o Tetszőleges mélység § Mire jó? EDA Kapacitástervezés Teljesítménymenedzsment Monitorozási szabályok Rendelkezésre állás növelés Kísérlettervezés

Hivatkozások [1] Behrens, J. T. : Principles and procedures of exploratory data analysis. Psychological Methods 2, 131– 160 (1997) [2] Tukey, J. : We need both exploratory and confirmatory. The American Statistician 34, 23– 25 (1980) [3] Yau, Nathan. Visualize this: the Flowing. Data guide to design, visualization, and statistics. John Wiley & Sons, 2011. [4] Inselberg, A. : Parallel Coordinates: Visual Multidimensional Geometry and its Applications. Springer Science+Business Media, New York (2009) [5] Theus, M. , Urbanek, S. : Interactive graphics for data analysis: principles and examples. CRC Press (2011) [6] Gorbenko, A. , Kharchenko, V. , Mamutov, S. , Tarasyuk, O. , Romanovsky, A. : Exploring Uncertainty of Delays as a Factor in End-to-End Cloud Response Time. In: 2012 Ninth European Dependable Computing Conference, pp. 185 – 190. IEEE (2012) [7] Pataricza, András, et al. : Empirical Assessment of Resilience. Software Engineering for Resilient Systems. 1 -16. (2013) [8] Funk, Kaiser: Junk Charts blog, URL: http: //junkcharts. typepad. com/ [9] Yau, Nathan: Flowing. Data blog, URL: http: //flowingdata. com/
