INTELLIGENCE ARTIFICIELLE IAR1001 Rseaux de neurones Introduction Rseaux

INTELLIGENCE ARTIFICIELLE IAR-1001

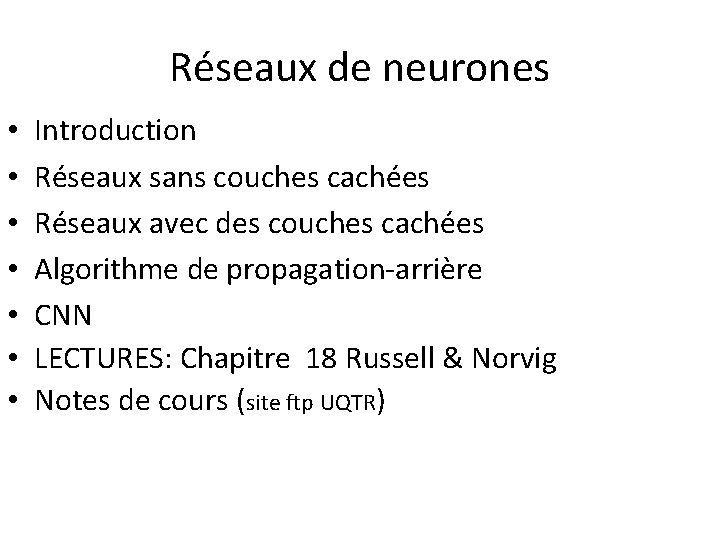

Réseaux de neurones • • Introduction Réseaux sans couches cachées Réseaux avec des couches cachées Algorithme de propagation-arrière CNN LECTURES: Chapitre 18 Russell & Norvig Notes de cours (site ftp UQTR)

Introduction • Les réseaux de neurones permettent de simuler l’activité du cerveau humain • Des tâches comme la reconnaissance de visages humains est accomplit facilement par un humain mais devient très difficile pour les ordinateurs conventionnels • Le cerveau humain est composé de cellules nerveuses (neurones) organisées de façon à travailler en parallèle sur le même problème

Introduction • Un neurone est constitué d’un corps cellulaire, de dendrites qui reçoivent les signaux en entrée et d’axones qui émettent les signaux en sortie • Les dendrites reçoivent des signaux des organes sensoriels (yeux, oreilles) ou d’axones d’autres neurones • Les axones émettent des signaux à des organes comme les muscles ou aux dendrites d’autres neuronnes

Introduction

Introduction • Un neurone reçoit des signaux de plusieurs milliers de dendrites et émet au travers de centaines d’axones • Avec le haut niveau de redondance des connexions entre neurones, les performances du cerveau sont robustes • Dans plusieurs régions du cortex cérébral, les neurones sont organisés en couches • Un neurone reçoit généralement des signaux des neurones de la couche adjacente

Introduction • De plus, les signaux en entrée proviennent de neurones d’une petite région proche du neurone récepteur, et le patron d’interconnexion est similaire pour chaque neurone récepteur • Les connexions entre les couches sont généralement dans une seule direction, partant du traitement bas-niveau (œil, oreille) jusqu’à un hautniveau de raisonnement

Introduction • Premier modèle mathématique d’un neurone (Mc. Culloch et Pitts) – Les entrées sont définies par x 1, …. . x. M. – Calcul d’une somme pondérée s en utilisant les poids w 1, …w. M. – Seuillage de s SI s > T ALORS sortie = 1 SI s <= T ALORS sortie = 0

Introduction • Les connexions avec des poids positifs sont excitatives et celles avec des poids négatifs sont inhibitives • La sortie d’un neurone est 1 SI

Introduction u Nous pouvons réécrire cette expression u Le poids w 0 est un poids biaisé

Introduction • Ce nouveau modèle est représenté

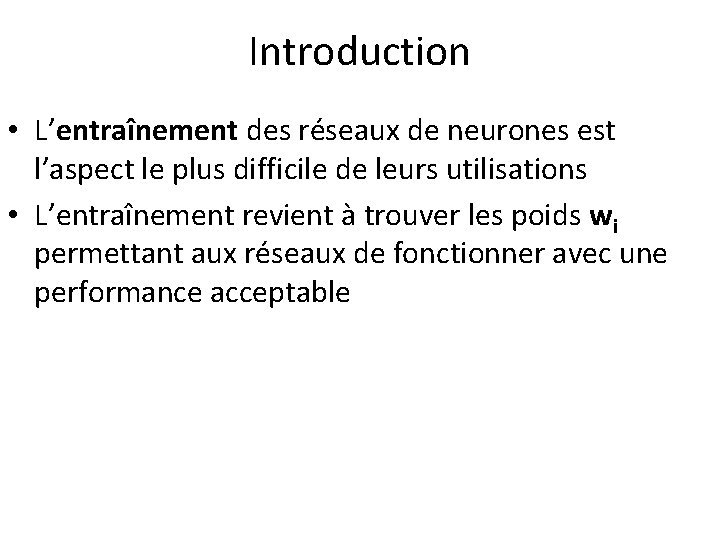

Introduction • L’entraînement des réseaux de neurones est l’aspect le plus difficile de leurs utilisations • L’entraînement revient à trouver les poids wi permettant aux réseaux de fonctionner avec une performance acceptable

Introduction (Taxonomie des réseaux de neurones)

Réseaux sans couches cachées • Ces réseaux sont aussi appelés réseaux à deux couches, une couche en entrée et une en sortie xi Dj wij

Réseaux sans couches cachées • Rosenblatt a crée un classificateur pouvant être entraîné (PERCEPTRON) • L’algorithme d’entraînement permet de déduire les poids du PERCEPTRON qui sont eux, identiques aux coefficients de la fonction discriminante

Réseaux sans couches cachées • Par exemple

Réseaux sans couches cachées • La fonction discriminante prend la forme

Réseaux sans couches cachées • Recherche (estimation) des poids wi – Nous cherchons les valeurs de poids qui minimise la fonction u dp: sorties désirées de l’observation p u xp 1, …. , xp. M: valeurs caractéristiques de l’observation p u Les poids sont optimisés d’un seul coup pour tout l’échantillon d’entraînement en posant les dérivées partielles E/ wi égale à 0 et en trouvant la solution du système d’équations linéaires résultant pour chaque wi

Réseaux sans couches cachées • Recherche (estimation) des poids wi – L’algorithme MSE séquentiel est une technique adaptative avec laquelle les observations d’entraînement sont présentées au système une à la fois – Une observation est classifiée par le réseau et le résultat (D) est comparé aux sorties (d) de la vraie classe de cette observation – Si l’observation est mal classée, les poids wi sont corrigés proportionnellement aux valeurs caractéristiques p multipliées par la différence entre les sorties désirées et celles actuelles

Réseaux sans couches cachées • L’algorithme MSE séquentiel à un seul nœud – L’algorithme MSE utilise la procédure steepest descent minimisation (SDM) pour corriger les poids de chaque observation – Les poids sont changés selon les directions qui permettent à la fonction E de décroître rapidement – La direction de décroissance maximale de la fonction d’erreur est donnée par le vecteur

Réseaux sans couches cachées • L’algorithme MSE séquentiel à un seul nœud – Notions de gradient

Réseaux sans couches cachées • L’algorithme MSE séquentiel à un seul nœud – Notions de gradient inversé

Réseaux sans couches cachées • L’algorithme MSE séquentiel à un seul nœud (1 sortie) (procédure SDM) – Choisir des poids de départ w 1, …w. M, et une constante c positive – Calculer les dérivées partielles F/ wi ( E/ wi) pour i=1, …, M, et remplacer wi par wi - c F/ wi pour i=1, …, M ( E/ wi) correction – Répéter l’étape précédente jusqu’à ce que les poids w 1, …, w. M ne changent plus significativement

Réseaux sans couches cachées • L’algorithme MSE séquentiel à un seul nœud (exemple de procédure SDM)

Réseaux sans couches cachées • L’algorithme MSE séquentiel à un seul nœud (exemple de procédure SDM) (c = 0. 1)

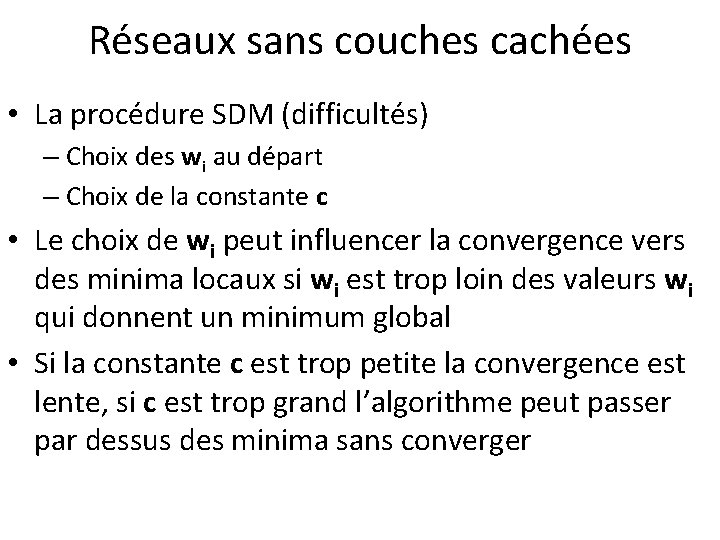

Réseaux sans couches cachées • La procédure SDM (difficultés) – Choix des wi au départ – Choix de la constante c • Le choix de wi peut influencer la convergence vers des minima locaux si wi est trop loin des valeurs wi qui donnent un minimum global • Si la constante c est trop petite la convergence est lente, si c est trop grand l’algorithme peut passer par dessus des minima sans converger

Réseaux sans couches cachées • L’algorithme MSE séquentiel à un seul nœud – Nous faisons une mise à jour séquentiel des poids en considérant une observation à la fois

Réseaux sans couches cachées • L’algorithme MSE séquentiel à un seul nœud – Choix des poids de départ w 0, …. w. M, et une constante c – Présenter les observations 1 à N au classificateur, revenant à l’observation 1 après N. En calculant pour chaque observation – Remplacer wi par wi - c(D-d)xi pour chaque i – Répéter les 2 étapes précédentes tant que les wi changent

Réseaux sans couches cachées • L’algorithme MSE séquentiel à nœuds multiples • Pour chacune des N observations nous avons: – un vecteur de caractéristiques x 0, x 1, …. x. M. – Un vecteur en sortie d 1, d 2, …, d. N. – Les poids wij correspondent à la connexion entre l’entrée i et le nœud de sortie j

Réseaux sans couches cachées • L’algorithme MSE séquentiel à nœuds multiples

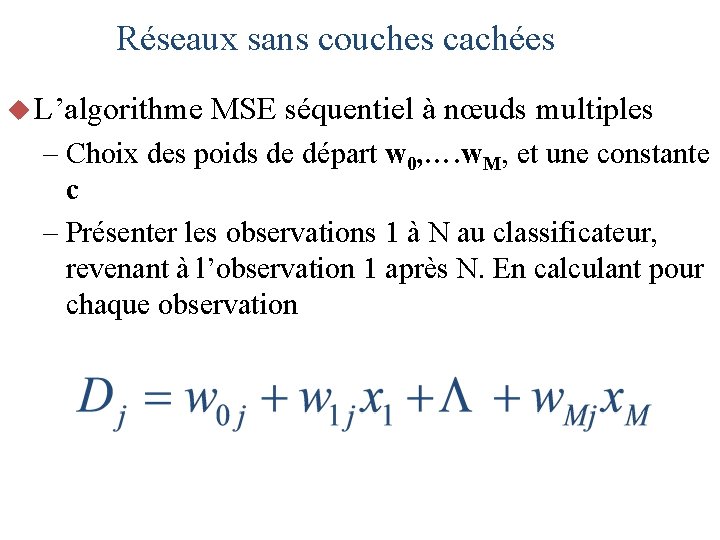

Réseaux sans couches cachées u L’algorithme MSE séquentiel à nœuds multiples – Choix des poids de départ w 0, …. w. M, et une constante c – Présenter les observations 1 à N au classificateur, revenant à l’observation 1 après N. En calculant pour chaque observation

Réseaux sans couches cachées u L’algorithme MSE séquentiel à nœuds multiples – Remplacer wij par wij - c(Dj-dj)xi pour chaque entrées (lien) i – Répéter les 2 étapes précédentes tant que les wij changent u Les algorithmes MSE séquentiel à un et multiples nœuds sont reconnus pour être efficace lorsque les classes sont bien séparées

Réseaux avec couches cachées u En général, un réseau à plusieurs couches est caractérisé: – K+1 couches de nœuds, dénotées 0, 1, …. , K – La sortie du nœud i de la couche k est dénotée xi(k) et représente la valeur seuillée de la somme pondérée des entrées – La couche 0 est appelée couche rétine (entrée) – La couche K est la couche de sortie – Les couches entre les deux sont les couches cachées

Réseaux avec couches cachées u Réseau à plusieurs couches

Algorithme de propagation-arrière u L’entraînement d’un réseau multicouche ne peut être fait par la méthode SDM puisqu’une variation d’un poids ne change généralement pas les sorties du réseau u La sortie d’un nœud sera changée seulement si les poids changent suffisamment pour que la somme pondérée change de signe u Même si une sortie change de valeur dans une couche donnée cela ne signifie pas que les sorties de la prochaine vont changer

Algorithme de propagation-arrière Les sorties finales du réseau sont alors résistantes aux petites variations des poids dans le réseaux u Pour éliminer le besoin des seuils T nous pourrions être tenté d’éliminer ces seuils et de calculer simplement la somme pondérée à chaque nœud u Par contre, les réseaux à couches multiples deviennent inutiles puisque dans ce contexte nous pou-vons déduire un réseau à 2 couches équivalents u

Algorithme de propagation-arrière u Réseaux sans seuil

Algorithme de propagation-arrière u Réseaux sans seuil

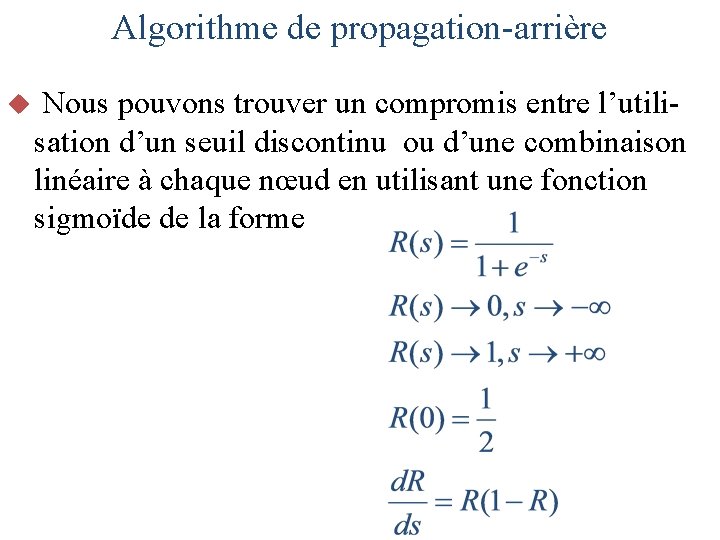

Algorithme de propagation-arrière u Nous pouvons trouver un compromis entre l’utilisation d’un seuil discontinu ou d’une combinaison linéaire à chaque nœud en utilisant une fonction sigmoïde de la forme

Algorithme de propagation-arrière La fonction R à chaque nœud permet aux sorties du réseau d’être des fonctions différentiables des poids. u L’ensemble des poids peut alors être déterminé par la méthode SDM u

Algorithme de propagation-arrière L est le nombre de couches

Algorithme de propagation-arrière L est le nombre de couches

Algorithme de propagation-arrière u Pour l’entraînement du réseau l’algorithme PA utilise la procédure SDM et une fonction sigmoïde (logistique) u Les couches sont dénotées k=0, 1, …. K avec k=0 pour la couche d’entrée et k=K pour la couche de sortie u La sortie du noeud j dans la couche k est dénotée par xj(k) pour j=1, …Mk ou Mk est le nombre de nœuds de la couche k (sans compter le nœud avec un poids biaisé)

Algorithme de propagation-arrière u Pour la couche d’entrée: xj(0) = xj pour j=1, …, M 0 u Pour chaque couche sauf la couche de sortie la sortie du nœud à poids biaisé est x 0(k)=1 pour k=0, …, K-1 u Les sorties sont xj(K) pour j=1, …, MK u Les poids des connexions entre le nœud i de la couche k-1 et le nœud j de la couche k est wij(k)

Algorithme de propagation-arrière u Les poids des connexions entre le nœud i de la couche k-1 et le nœud j de la couche k est wij(k)

Algorithme de propagation-arrière u Étapes de l’algorithme PA – Phase d’alimentation-avant (feed-forward) par laquelle les sorties des nœuds sont calculées à partir de la couche 1 vers la couche K – Phase de propagation arrière où les poids sont ajustés pour que les sorties x 1(K) , …. , x. MK(K) et les sorties désirées d 1, …d. MK soient en accord

Algorithme de propagation-arrière u 1) Initialisation des poids wij(k) à de petites valeurs aléatoires et choix d’une constante c positive u 2) Pour chaque observation 1 à N, initialisée les entrées x 1(0) , …. , x. M 0(0) , revenant à l’observation 1 après avoir atteint l’observation N u 3) Alimentation-avant. Pour k=0, …, K-1 calculer

Algorithme de propagation-arrière u 4) Propagation-arrière. Pour les nœuds de la couche de sortie j= 1, …, MK calculer u Pour les couches k = K-1, …, 1 calculer

Algorithme de propagation-arrière u 5) Remplacer les poids u 6) Répéter les étapes 2 à 5 TANT QUE les poids changent significativement

Algorithme de propagation-arrière u Si la valeur de sortie d’un nœud est proche de 0 ou 1 la valeur de j(k) -> 0, cela signifie alors que la valeur des poids est stable u La phase de PA utilise la méthode SDM pour ajuster les poids de façon à minimiser la fonction d’erreur

Algorithme de propagation-arrière u Les dérivées partielles de E sont calculées par rapport aux poids de la couche K et ainsi de suite jusqu’à la couche 1 u De plus, les dérivées partielles de la couche k découlent de celles calculées de la couche k+1

Algorithme de propagation-arrière u La fonction de correction j(K) découle

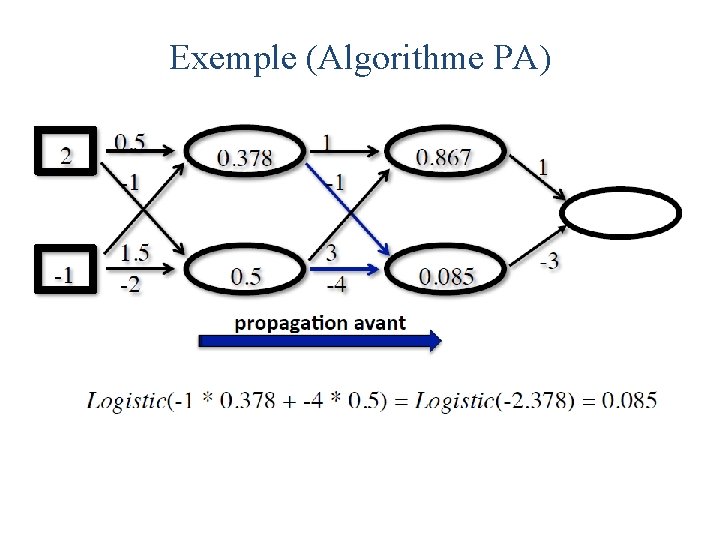

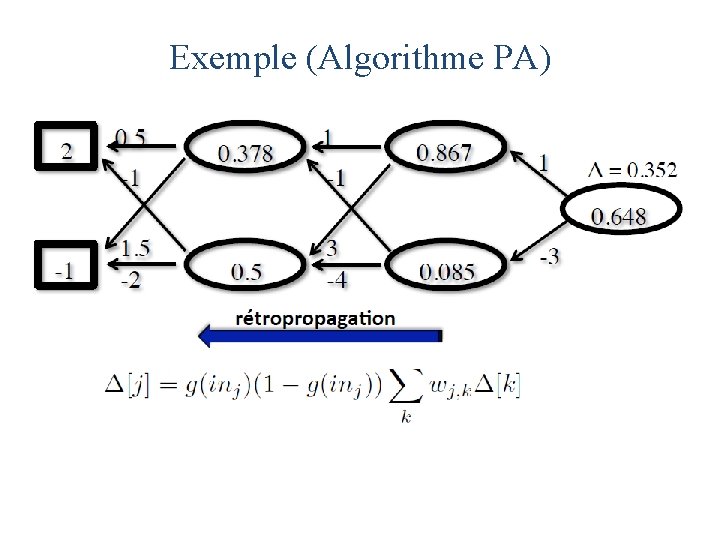

Exemple (Algorithme PA) x = [2, -1] y=1

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Exemple (Algorithme PA)

Application (Reconnaissance de visage) u Image initiale du visage de 30 X 30 en 256 niveaux de gris u Compression des données 900 ->40 u Réseau de classification à une couche cachée u Réseau entraîné avec 80 visages u Réseau testé avec 10 visages

Application (Reconnaissance de visage)

Application (OCR)

Application (OCR) (Voir l’exemple mlp. py) u. Images initiales de chiffres manuscrits: sklearn. datasets. load_digits(n_class=10, return_X_y=False)

Application (OCR) (Voir l’exemple mlp. py) u. Images exemples du data set et test set:

Application (Reconnaissance vocale) Reconnaissance de mots • Enregistrement • Analyse spectrale (60 harmoniques)

Application (Reconnaissance vocale) • Entraînement du réseau • Observations présentées en entrée de chaque personne (2) • Ajustement des poids

Application (Reconnaissance vocale) • Reconnaissance • Observations inconnues présentées en entrée • Sorties correspondent à la personne qui dit le mot

Exemple d’implémentation Python d’un NN (NN. py)

Exemple d’implémentation Python d’un NN (NN. py) suite …. .

Exemple d’implémentation Python d’un NN (NN. py) suite …. .

Convolutional Neural Network

Convolutional Neural Network

Convolutionnal Neural Network

Convolutionnal Neural Network • Un RN convolutionnel (Conv. Net) est une succession de couches, chaque couche transforme un volume d’activations à un autre niveau et ce par l’application d’une fonction différenciable. • Trois types de couches permettent de construire un Conv. Net: • Couche convolutionnelle (Convolutional Layer) • Couche d’échantilonnage (Pooling Layer) • Couche RN (Fully-Connected Layer)

Convolutionnal Neural Network • Exemple d’architecture de Conv. Net (CIFAR-10) : • INPUT [32 x 3]: image RGB de 32 X 32. • CONV: calcul de la convolution d’une petite région dans l’image avec un opérateur (filtre). Résultat: un volume de [32 x 12] avec par exemple 12 filtres. • RELU: Opération sur chaque élément d’un volume, ex: max(0, x), max(0, x) seuillage à zero. Le volume reste ([32 x 12]). • POOL: Échantillonnage (ex: 2 X 2). Le volume devient [16 x 12]. • FC: RN qui calcule le coefficient de chaque classe, résultant dans un volume de [1 x 1 x 10], donc 10 classes.

Convolutionnal Neural Network • Exemple d’architecture de Conv. Net (CIFAR-10) : • http: //cs 231 n. github. io/convolutional-networks/

Convolutionnal Neural Network • Exemple d’architecture de Conv. Net (CIFAR-10) : • http: //cs 231 n. github. io/convolutional-networks/ Couches convolutionnelles: 5 filtres

Convolutionnal Neural Network • Exemple d’architecture de Conv. Net (CIFAR-10) : • http: //cs 231 n. github. io/convolutional-networks/ Exemples de formes de filtre

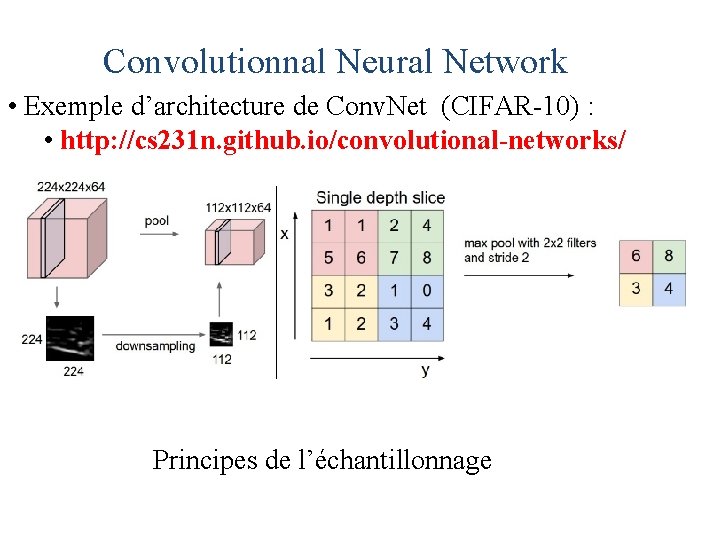

Convolutionnal Neural Network • Exemple d’architecture de Conv. Net (CIFAR-10) : • http: //cs 231 n. github. io/convolutional-networks/ Principes de l’échantillonnage
