Inteligentní instalace Definice Inteligentní instalace je sběrnicový systém pro ovládání elektrických spotřebičů v • bytech • domech • veřejných budovách • průmyslové výstavbě Schémata 2
Inteligentní instalace Klasická a inteligentní instalace Přenos informace vypnuto – zapnuto • Klasická instalace • silovým vedením • Inteligentní instalace • samostatným datovým vedením sběrnicí Schémata 3
Inteligentní instalace Klasická instalace Přenos informace vypnuto – zapnuto • Klasická instalace • silovým vedením Vypínač na stěně Rozvaděč Schémata 4
Inteligentní instalace Přenos informace vypnuto – zapnuto • Inteligentní instalace • samostatným datovým vedením sběrnicí Stmívač nebo relé Rozvaděč Vypínač na stěně Schémata 5

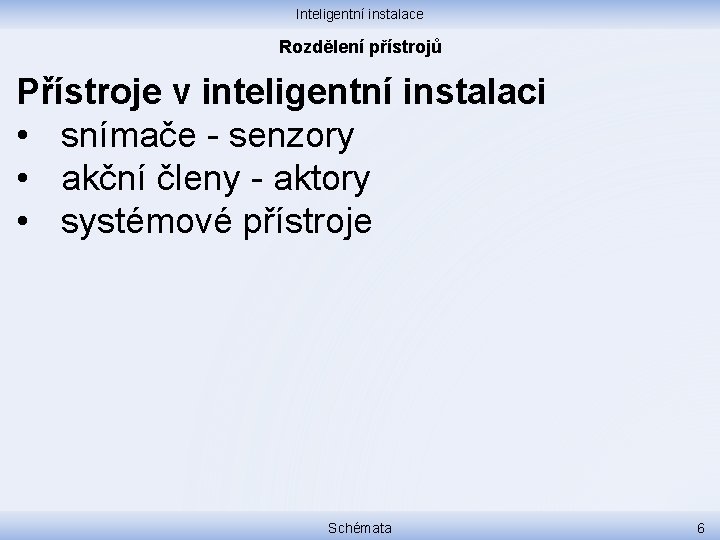

Inteligentní instalace Rozdělení přístrojů Přístroje v inteligentní instalaci • snímače - senzory • akční členy - aktory • systémové přístroje Schémata 6
Inteligentní instalace Popis přístrojů Snímače – senzory reagují na události v systému • sepnutí spínače • změna polohy potenciometru • změna teploty, tlaku, vlhkosti • pohyb Schémata 7
Inteligentní instalace Popis přístrojů Snímače – senzory jsou např. • tlačítkové spínače • infračervené (IR) přijímače • termostaty • detektory pohybu • požární hlásiče Schémata 8
Inteligentní instalace Popis přístrojů Akční členy – aktory zajišťují vykonání operace, např. • rozsvícení – zhasnutí světla • zvýšení – snížení jasu světla • zapnutí – vypnutí topení • vytažení – stažení žaluzií • otevření – zavření garáže Schémata 9
Inteligentní instalace Popis přístrojů Akční členy – aktory jsou např. • výkonové spínače • stmívače Schémata 10
Inteligentní instalace Popis přístrojů Systémové přístroje zajišťují přenos informací a chytrost systému. Schémata 11
Inteligentní instalace Popis přístrojů Systémové přístroje jsou např. • zdroje napájecího napětí • vazební členy mezi úseky sběrnice (směrovač = router) • sběrnicové zesilovače (opakovač = repeater) • logické automaty a řadiče • rozhraní pro připojení počítačů Schémata 12
Inteligentní instalace Popis přístrojů Přístroje v inteligentní instalaci Systémové přístroje v tomto obrázku nejsou. Akční člen aktor Stmívač nebo relé Rozvaděč Vypínač na stěně Schémata Snímač senzor 13
Inteligentní instalace Výhody inteligentních instalací • úspora • vodičů • materiálu • energie • jednodušší instalace • snadná změna instalace • snadné rozšíření instalace • snadné hledání závad • snadná údržba • možnost ovládání pomocí počítače Schémata 14

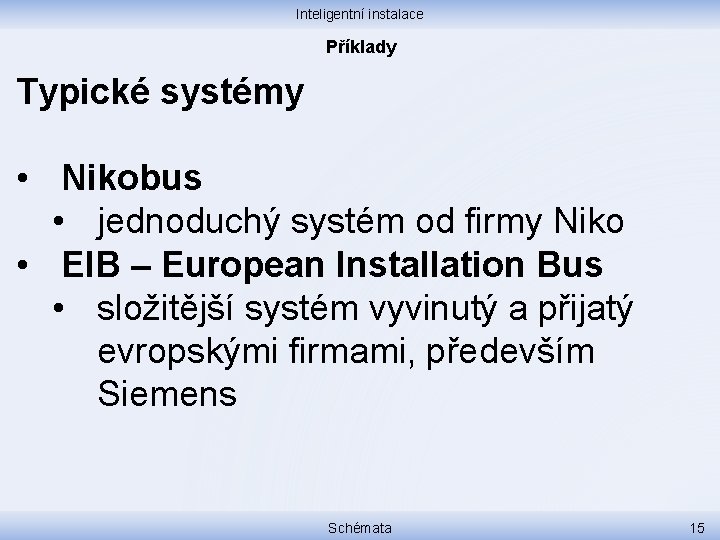

Inteligentní instalace Příklady Typické systémy • Nikobus • jednoduchý systém od firmy Niko • EIB – European Installation Bus • složitější systém vyvinutý a přijatý evropskými firmami, především Siemens Schémata 15
Inteligentní instalace Příklady Porovnání Nikobus - EIB Vlastnost/systém Malé instalace (byty, domky) Velké instalace (veřejné a průmyslové budovy) Nutno programovat pomocí PC Nutno mít programovací SW Možno programovat pomocí PC Přenos datových zpráv Schémata Nikobus EIB A A N N A A A A 16
Inteligentní instalace Topologie systému Nikobus Příklady Snímače - senzory Akční členy - aktory Spotřebiče (nepatří do systému) Schémata 17
