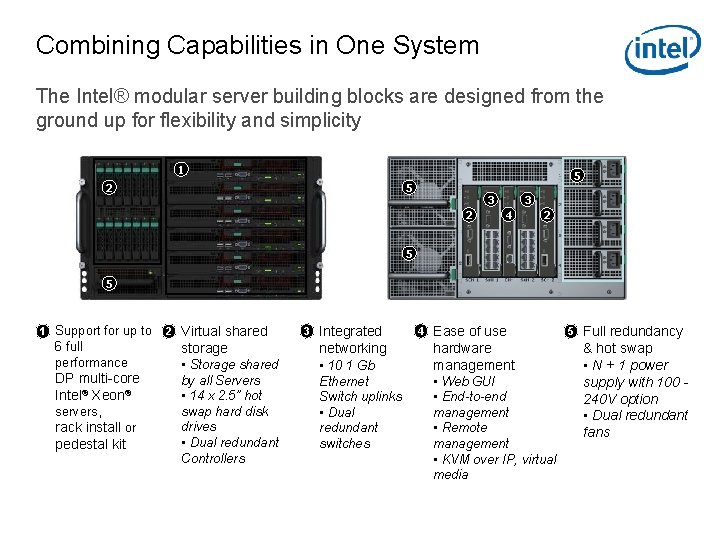

Combining Capabilities in One System The Intel® modular server building blocks are designed from the ground up for flexibility and simplicity 1 2 5 5 3 2 3 4 2 5 5 1 Support for up to 6 full performance DP multi-core Intel® Xeon® servers, rack install or pedestal kit 2 Virtual shared storage • Storage shared by all Servers • 14 x 2. 5” hot swap hard disk drives • Dual redundant Controllers 3 Integrated networking • 10 1 Gb Ethernet Switch uplinks • Dual redundant switches 4 Ease of use hardware management • Web GUI • End-to-end management • Remote management • KVM over IP, virtual media 5 Full redundancy & hot swap • N + 1 power supply with 100 240 V option • Dual redundant fans

Shared Storage Consolidated storage reduces hardware costs and provides maximum flexibility VIRTUAL DRIVES RAID 5 i. SCSI Tape 600 RAID 1 50 RAID 0 50 RAID 10 50 RAID 50 100 RAID 6 100 650 GB storage pool SAS Tape 300 GB storage pool i. SCSI RAID SAS RAID Consolidated storage reduces hard disk drives cost, count and flexibility • No drives on the server • Storage shared all servers using virtual drives • Hardware RAID 0, 1, 5, 6, 10, 50 Flexible storage expansion: • External SAS or i. SCSI arrays • Support access to SAS or i. SCSI tape drives

Storage rešenja za virtuelizovana okruženja • Postojanje deljenog storage sistema u okruženju je neophodno za realizaciju naprednih VMWare mogućnosti – HA, DRS i VMotion kao i MS clusteringa. • Najčešće korišćene shared storage tehnologije su i. SCSI i FC SAN • Prodorom jeftinih tehnologija eksternih storage sistema, pre svega i. SCSI-ja napredne VMWare karakteristike postaju dostupne najširem krugu korisnika

i. SCSI • i. SCSI predstavlja protokol koji omogućava da se postojeća (najčešće) gigabitna mrežna infrastruktura koristi za vezu sa storage sistemom • i. SCSI se izvršava povrh TCP/IP protokola • i. SCSI storage sistemi mogu biti ili i. SCSI appliance ili serveri (standardni ili blade) sa instaliranim i. SCSI target softverom (najpoznatiji primer je Windows Storage server edition koji sa svojim uređajima prodaju Tier 1 vendori) • Pojavljuju se i. SCSI akceleratori – mrežne kartice sa hardverskom podrškom za i. SCSI protokol čime se rasterećuje CPU • Sve su češći i TOE akceleratori, posebno značajni za 10 Gb. E

Mrežni interfejsi • Dolazak 10 gigabitnog Etherneta od višestrukog je značaja za virtuelizovane sisteme – povećavanjem maksimalnog protoka, povećava se broj virtuelnih mašina koje mogu da rade na fizičkoj mašini. Za servere se danas podrazumeva upotreba gigabitnog adaptera – omogućava se jeftin i brz način konekcije na eksterni storage sistem – i. SCSI na 10 Gb Ethernetu je po performansama vrlo ozbiljna konkurencija FC baziranim SAN rešenjima

i. SCSI uređaji za mala i srednja preduzeća • HP Ai. O (Win storage server) , MSA 2000 i (isključivo i. SCSI) • HP EVA 4400, Net. App FAS 20 x 0, EMC AX serija, EMC CX 4 -120 (kombinovani i. SCSI i FC) 1 Gb i. SCSI interfejs sa jednim ili dva kontrolera (na nekima opcioni 10 Gb) • Softverka resenaj ili hardverski kontroleri (appliance) • Cena od 4 K – 25 K EUR, kapaciteti od nekoliko desetina SAS ili SATA diskova

i. SCSI uređaji za srednja i velika preduzeća • Net. APP FAS 3140 • Cena od 30000 EUR, maksimalno 420 diskova • Opcioni 10 Gb i. SCSI interfejs sa jednim ili dva kontrolera, kao i FC kontroleri • Hardverski kontroleri (appliance)
