INSTRUMENTS DE MESURA DIRECTA I VERIFICACI Sergio Bertoln

INSTRUMENTS DE MESURA DIRECTA I VERIFICACIÓ Sergio Bertolín Gil

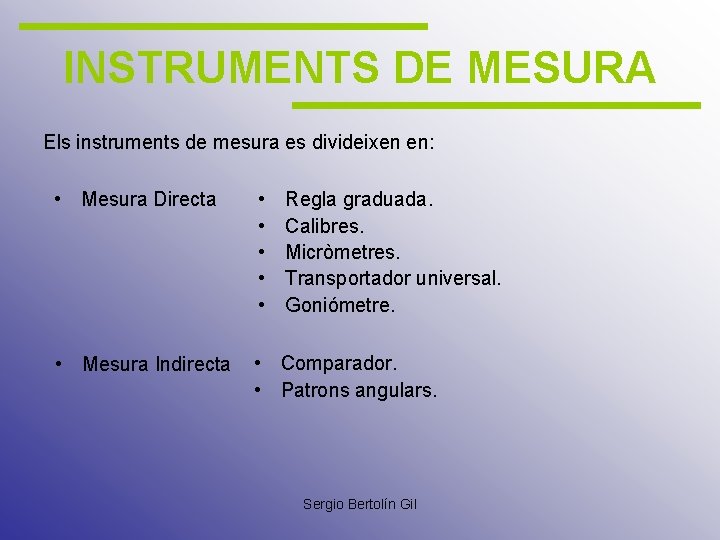

INSTRUMENTS DE MESURA Els instruments de mesura es divideixen en: • Mesura Directa • • • Mesura Indirecta • Comparador. • Patrons angulars. Regla graduada. Calibres. Micròmetres. Transportador universal. Goniómetre. Sergio Bertolín Gil

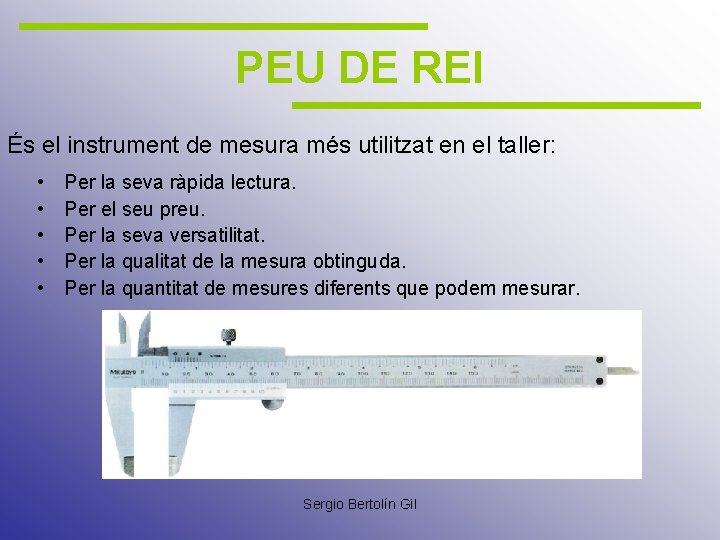

PEU DE REI És el instrument de mesura més utilitzat en el taller: • • • Per la seva ràpida lectura. Per el seu preu. Per la seva versatilitat. Per la qualitat de la mesura obtinguda. Per la quantitat de mesures diferents que podem mesurar. Sergio Bertolín Gil

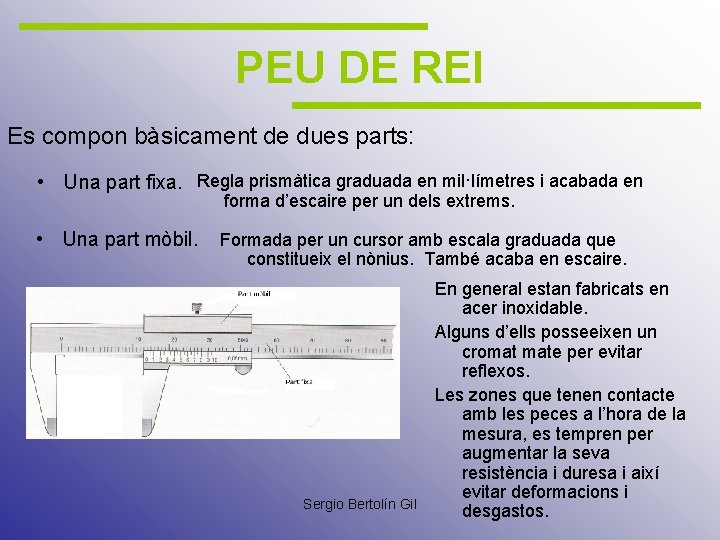

PEU DE REI Es compon bàsicament de dues parts: • Una part fixa. Regla prismàtica graduada en mil·límetres i acabada en forma d’escaire per un dels extrems. • Una part mòbil. Formada per un cursor amb escala graduada que constitueix el nònius. També acaba en escaire. Sergio Bertolín Gil En general estan fabricats en acer inoxidable. Alguns d’ells posseeixen un cromat mate per evitar reflexos. Les zones que tenen contacte amb les peces a l’hora de la mesura, es tempren per augmentar la seva resistència i duresa i així evitar deformacions i desgastos.

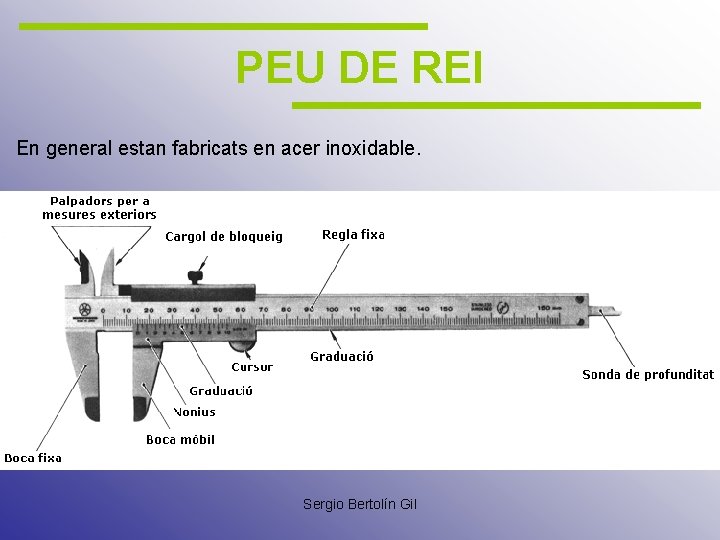

PEU DE REI En general estan fabricats en acer inoxidable. Sergio Bertolín Gil

PEU DE REI Sergio Bertolín Gil

PEU DE REI Classes de peu de reis Segons l’aplicació per la qual estan destinats, els peus de reis es construeixen amb una sèrie de característiques. a)peu de rei de torner c)peu de rei de rellotge b)peu de rei de torner amb potes fines i cargol d’aproximació d)peu de rei digital amb rellotge de pressió Sergio Bertolín Gil

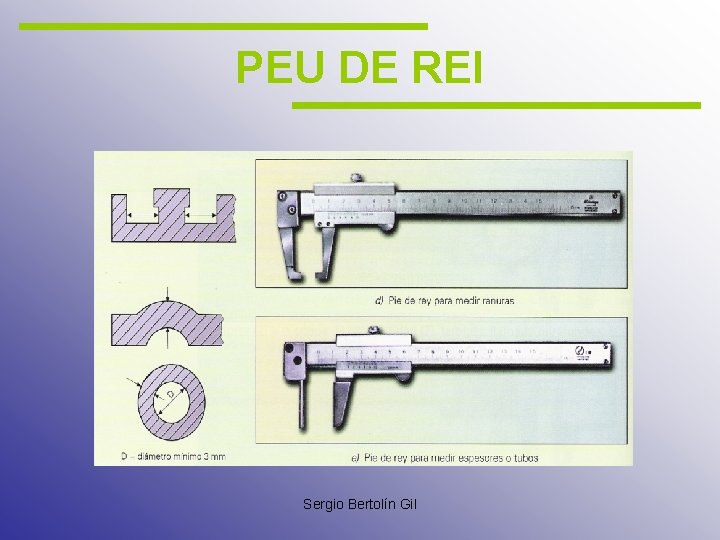

PEU DE REI Sergio Bertolín Gil

PEU DE REI Sergio Bertolín Gil

PEU DE REI I per la medició de profunditats s’utilitzen els anomenats calibres de profunditat o sondes. Existeixen diversos models per facilitar l’accés a les peces i per aconseguir mesurar totes les situacions. Sergio Bertolín Gil

PEU DE REI El nònius En construccions mecàniques es treballa amb dècimes de mil·límetre i habitualment amb centèsimes o micres. Però la regla del instrument no pot tenir graduacions més petites que el mil·límetre, ja que de lo contrari l’ull humà no seria capaç de diferenciar-les amb claredat. Aquest inconvenient va obligar a la construcció d’un sistema per augmentar la apreciació dels instruments. Aquesta persona fou el portuguès Pedro Nunes, encara que hi ha persones que s’ho atribueixen al matemàtic francès Pedro Vernier. Pedro Nunes va fer unes proves que no van donar resultat i Pedro Vernier va fer les modificacions fins el nònius que tenim actualment. Estem parlant sobre l’any 1630. En el cas del peu de rei, el nònius es una regla recta que fracciona les divisions del instrument de mesura en parts proporcionals i així amplia la apreciació d’aquest. Sergio Bertolín Gil

PEU DE REI Principi de funcionament Com es pot observar a la figura, els segments són proporcionals segments , respectivament Aquesta es la base del teorema de Tales, que diu que els segments que estan entre rectes paral·leles que tallen a altres son proporcionals entre si. La aplicació d’aquest teorema es la divisió d’un segment en parts proporcionals. Sergio Bertolín Gil

PEU DE REI Nònius de 0. 1 mil·límetres d’apreciació Per a la construcció d’aquest nònius s’agafen 9 divisions de la regla, es a dir 9 mil·límetres, i es divideixen a la corredissa en 10 parts iguals. El valor d’una divisió de la regla serà, naturalment, de un mm i el valor d’una divisió de la corredissa serà de 9/10=0. 9 mm. Sergio Bertolín Gil

PEU DE REI Nònius de 0. 1 mil·límetres d’apreciació La apreciació del peu de rei serà la diferencia entre la divisió de la regla i una divisió de la corredissa. Així, si s’acciona la corredissa fins que coincideixi la primera línia del nònius amb la línia número 1 de la regla fixa (marca de 1 mil·límetre), les boques del peu de rei s’hauran obert 1 x 0. 1 = 0. 1 mm, i així successivament. Apreciació = 1 – 0. 9 = 0. 1 mm Sergio Bertolín Gil

PEU DE REI Exercicis d’aplicació: Sergio Bertolín Gil

PEU DE REI Nònius de 0. 05 mil·límetres d’apreciació Per a la construcció d’aquest nònius s’agafen 19 divisions de la regla, es a dir 19 mil·límetres, i es divideixen a la corredissa en 20 parts iguals. Per obtenir l’apreciació s’opera igual que en nònius de 0. 1 mm. Valor d’una divisió de la regla 1 mm Valor d’una divisió del nònius 19/20 = 0. 95 mm Sergio Bertolín Gil

PEU DE REI Nònius de 0. 05 mil·límetres d’apreciació Així, si s’acciona la corredissa fins que coincideixi la primera línia del nònius amb la línia número 1 de la regla fixa (marca de 1 mil·límetre), les boques del peu de rei s’hauran obert 1 x 0. 05 = 0. 05 mm, i així successivament. Apreciació = 1 – 0. 95 = 0. 05 mm Sergio Bertolín Gil

PEU DE REI Exercicis d’aplicació: Sergio Bertolín Gil

PEU DE REI Nònius de 0. 02 mil·límetres d’apreciació Per a la construcció d’aquest nònius s’agafen 49 divisions de la regla, es a dir 19 mil·límetres, i es divideixen a la corredissa en 50 parts iguals. Per obtenir l’apreciació s’opera igual que en nònius de 0. 1 mm i 0. 05 mm. Valor d’una divisió de la regla 1 mm Valor d’una divisió del nònius 49/50 = 0. 98 mm Sergio Bertolín Gil

PEU DE REI Nònius de 0. 02 mil·límetres d’apreciació Així, si s’acciona la corredissa fins que coincideixi la primera línia del nònius amb la línia número 1 de la regla fixa (marca de 1 mil·límetre), les boques del peu de rei s’hauran obert 1 x 0. 02 = 0. 02 mm, i així successivament. Apreciació = 1 – 0. 98 = 0. 02 mm Sergio Bertolín Gil

PEU DE REI Exercicis d’aplicació: Sergio Bertolín Gil

PEU DE REI Utilització del peu de rei. Encara que existeixen molts peus de reis, el funcionament en línies generals es igual per a tots, sempre s’ha de desplaçar la corredissa fins que les superfícies de contacte de les potes, orelles o sonda, facin el contacte adequat amb la superfície de la peça a mesurar. La mesura es realitza per la determinació de la posició del 0 de la corredissa sobre la regla fixa. Sergio Bertolín Gil

PEU DE REI Normes bàsiques en la utilització del peu de rei. Encara que cada model de peu de rei s’utilitzen diferent, existeixen unes normes bàsiques vàlides per a tots ells, que són necessàries conèixer i seguir per a obtenir resultats òptims. • S’ha de procurar que la superfície de la peça que es vol mesurar no faci malbé el instrument de mesura. Per lo tant, no tindrà rebaves i estarà a una temperatura pròxima als 20ºC. • Abans de realitzar la mesura a peu de màquina, ens hem d’assegurar de que la peça esta parada. En cas contrari s’augmenta el perill d’accident i es sotmet al instrument a un desgast innecessari. • S’han d’evitar els reflexos de la llum sobre la regla quan s’efectuï la mesura. La nostra visió ocular ha de ser el més perpendicular possible a les escales de mesura, per evita l’error de paral·lelatge. • No s’han de donar cops al instrument de mesura. Sergio Bertolín Gil

PEU DE REI • Hem de recordar que la pressió de contacte també influeix a la mesura. Per lo tant, s’aplicarà la pressió correcta per tal de no produir-se errors a causa de deformacions de la peça o del peu de rei. Alguns models incorporen un cargol micromètric per realitzar l’aproximació final i garantir una pressió de contacte correcte. Sergio Bertolín Gil

PEU DE REI • El palpador ha de quedar totalment perpendicular a la peça, de tal manera que es recolzi adequadament sobre la peça. Sergio Bertolín Gil

PEU DE REI -Abans de desplaçar la corredissa, s’ha d’afluixar el cargol de fixació i utilitzar la roda sempre per a moure-la. Sergio Bertolín Gil

PEU DE REI • No s’ha de mesurar amb les puntes dels palpadors. • Utilitzar-lo només en les mesures que exigeixi aquesta apreciació. Sergio Bertolín Gil

MICRÓMETRE Els micròmetres o palmers són els instruments més característics després dels peus de reis o calibres. Va ser inventat per el francès J. L. Palmer al 1848 i té una apreciació major que el peu de rei, ja que fàcilment arriben a mesurar les mil·lèsimes. El seu funcionament es basa en el principi del mecanisme del cargol-famella, es a dir, l’avançament del cargol sobre una femella fixa. Per cada volta del cargol, aquest avança una longitud equivalent al pas de la rosca. Sergio Bertolín Gil

MICRÓMETRE Habitualment els micròmetres es fabriquen amb un pas de rosca de 0. 5 mm, encara que també els hi ha de 1 mm de pas. El micròmetre consta d’un cos en forma semicircular que porta incorporat una femella fixa en un extrem i un topall de contacte o palpador en l’altre. El cargol micromètric o fusell esta cargolat a la rosca fixa de manera que si es fa girar en sentit de les agulles del rellotge, avança sobre el topall fix i viceversa. Aquest cargol, acaba també amb un topall de contacte, anomenat, palpador mòbil, que se encara perfectament amb el palpador fixat al cos. Per l’altre extrem esta acoblat el tambor graduat. El cilindre exterior que conte una rosca, té gravada una escala graduada en mil·límetres i, generalment, també en mig mil·límetres. Al girar el tambor, aquest es desplaça sobre la escala de manera que, quan els dos palpadors estan en contacte, la oculta totalment i a mesura que avança, la escala ho descobreix. D’aquesta forma, la vora del tambor indica la separació entre els palpadors sobre la escala horitzontal. D’altre banda, la línia horitzontal de la escala, serveix també d’índex per determinar el angle girat per el tambor. Sergio Bertolín Gil

MICRÓMETRE Sergio Bertolín Gil

MICRÓMETRE a: Cilindre intern b 1: Fusell amb palpador b 2 : Cargol roscat, solidari al fusell c: Tambor giratori, fixat al cargol b 2 d: Cilindre-regla e: Cadell limitador de pressió entre palpadors Sergio Bertolín Gil

MICRÓMETRE Apreciació del palmer: Anteriorment hem estudiat la apreciació del peu de rei, hem observat que la apreciació està en relació al nombre de divisions de l’escala. Al palmer, la apreciació estarà en relació al nombre de divisions del tambor. Per exemple, si disposem d’un tambor amb deu divisions i el fem girar un angle igual al compres entre dues d’elles, el palpador es desplaçarà una distància equivalent al pas del fusell dividit per deu. Això es degut, per l’explica’t anteriorment, que el cargol avança una longitud igual al seu pas per cada volta complerta. Per tant, si el pas de la rosca del cargol es de mig mil·límetre, un gir del tambor equivalent al moviment d’aquest entre dues divisions consecutives provoca el desplaçament del palpador de: Sergio Bertolín Gil

MICRÓMETRE A continuació mostrem dos configuracions de palmers diferents, però que aconsegueixen una mateixa apreciació. Sergio Bertolín Gil

MICRÓMETRE També existeixen palmers amb nònius. Aquests son de major apreciació, ja que a la ja obtinguda per la pròpia capacitat del instrument, que com hem observat depèn del pas del cargol del fusell, s’afegeix la que aporta el nònius. Per tant, un palmer amb una tambor de 50 divisions amb una apreciació d’un centèsim, passa a tenir una apreciació d’una mil·lèsima si li afegim un nònius amb deu divisions. Sergio Bertolín Gil

MICRÓMETRE Sergio Bertolín Gil

MICRÓMETRE Tipus de medició: Existeix una gran varietat de micròmetres, fabricats tots ells en funció de la forma de la peça i de la longitud que sigui necessari mesurar. Si establim una classificació semblant a la realitzada amb el peu de rei, obtenim: -Micròmetres per la medició d’exteriors, ja sigui un diàmetre o una longitud. Sergio Bertolín Gil

MICRÓMETRE Micròmetre per la medició d’interiors, ja sigui un diàmetre o una longitud. Sergio Bertolín Gil

MICRÓMETRE Sergio Bertolín Gil

MICRÓMETRE Micròmetre per la medició de profunditats, anomenat sonda micromètrica. Sergio Bertolín Gil

MICRÓMETRE Així podem utilitzar un micròmetre com el de la figura (a) per a mesurar diàmetres interiors molts petits, o el de la figura (b) per a mesurar el pas de les rosques, ja siguin cargols o femelles Sergio Bertolín Gil

MICRÓMETRE També existeix un micròmetre per a la medició de dentats (c), de xapes i planxes (d), de perfils especials com els de les eines de tall (e), d’espessors de tubs (f) i d’esferes (g), entre d’altres. Sergio Bertolín Gil

MICRÓMETRE Procés de medició: 1. En primer lloc hem de verificar que en posició de repòs la divisió “ 0” del tambor giratori, coincideixi perfectament amb el inici de la graduació del cilindre. En cas contrari s’ha de regular mitjançant la clau destinada per tal efecte a la caixa del palmer. Als micròmetres que tenen una capacitat de 0 -50 mm, hem d’utilitzar una galga de 25 mm per ajustar el “ 0”. 2. Seguidament separem els palpadors mitjançant el fusell i situem la peces suaument entre les cares de medició del micròmetre. 3. Apressem lleugerament el fusell actuant sobre el cadell de manera d’aconseguir la seguretat d’una uniformitat en la pressió de mesura i no exercir una pressió excessiva sobre l’aparell. 4. Posem el fre de seguretat per evitar que el tambor pugui girar. 5. Abans de retirar el micròmetre de la peça a mesurar, convé separar lleugerament els palpadors per evitar desgastos. Sergio Bertolín Gil

MICRÓMETRE Lectura del nònius: Per llegir la mesura obtinguda hem de seguir el següent procediment: Observem quina marca de la graduació en mil·límetres queda lliure davant del tambor giratori del palmer. Mirem si queda la marca respectiva del mig mil·límetre a la vista o esta amagada. Mirem quina marca del tambor giratori coincideix amb la línia de referència del cilindre fix. Sumem totes les mesures obtingudes. Exemple: Sergio Bertolín Gil

MICRÓMETRE Sergio Bertolín Gil

MICRÓMETRE Sergio Bertolín Gil
