INSTRUMENTOS DE MEDICIÓN

COMPASES Antes de que instrumentos como el calibrador vernier fueran introducidos, las partes eran medidas con compases (interiores, exteriores, divisores, hermafroditas) y reglas. Por ejemplo para medir un diámetro exterior la parte es puesta entre las puntas del compas y luego la puntas del compas son colocadas sobre una regla para transferir la lectura. En otra aplicación las puntas del compas de exteriores se separan una distancia específica utilizando una regla, entonces las partes son maquinadas hasta que las puntas del compas se deslizan justamente sobre la superficie maquinada. El uso de compases en la actualidad está restringido, ya que su uso requiere habilidad (tacto) y no es posible lograr gran exactitud; en algunos casos solo se utilizan en el taller para realizar trazos antes de maquinar las piezas.

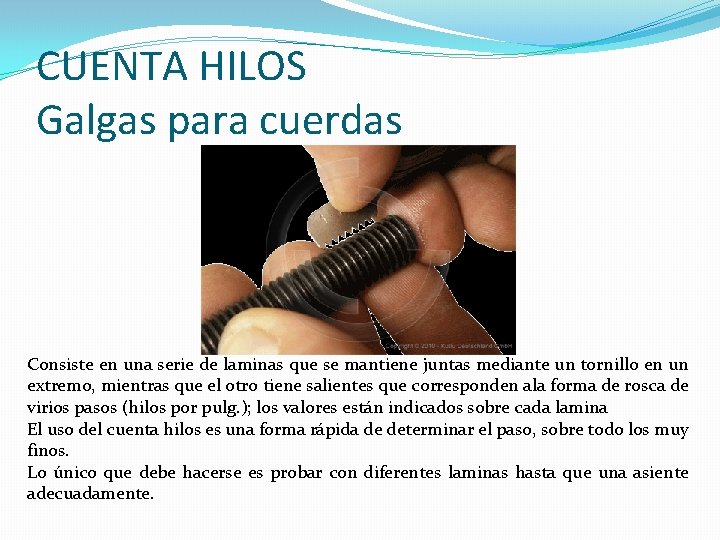

CUENTA HILOS Galgas para cuerdas Consiste en una serie de laminas que se mantiene juntas mediante un tornillo en un extremo, mientras que el otro tiene salientes que corresponden ala forma de rosca de virios pasos (hilos por pulg. ); los valores están indicados sobre cada lamina El uso del cuenta hilos es una forma rápida de determinar el paso, sobre todo los muy finos. Lo único que debe hacerse es probar con diferentes laminas hasta que una asiente adecuadamente.

Lainas MEDIDORES DE ESPESORES Estos medidores consisten en láminas delgadas que tienen marcado su espesor y que son utilizadas para medir pequeñas aberturas o ranuras. El método de medición consiste en introducir una laina dentro de la abertura, si entra fácilmente se prueba con la mayor siguiente disponible, si no entra vuelve a utilizarse la anterior. Existen juegos con diversas cantidades de lainas y pasos de 0, 01 mm (0, 001 pulg). Es posible combinar las lainas para obtener medidas diferentes. Los espesores van de 0. 03 a 0. 2 mm (0. 0015 a 0. 025 pulg). La longitud de las lainas puede varias y ser del mismo espesor en toda su longitud o tener una pendiente cónica en un extremo

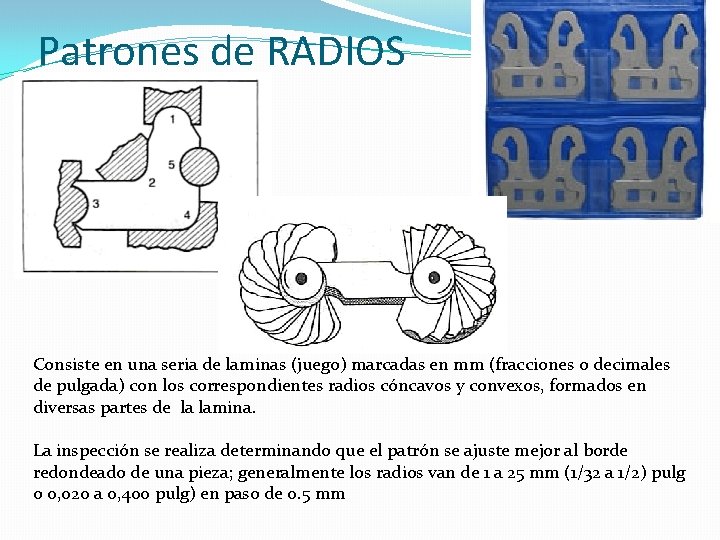

Patrones de RADIOS Consiste en una seria de laminas (juego) marcadas en mm (fracciones o decimales de pulgada) con los correspondientes radios cóncavos y convexos, formados en diversas partes de la lamina. La inspección se realiza determinando que el patrón se ajuste mejor al borde redondeado de una pieza; generalmente los radios van de 1 a 25 mm (1/32 a 1/2) pulg o 0, 020 a 0, 400 pulg) en paso de 0. 5 mm

Sirven para determinar el tamaño de éstas al introducirlas en un agujero cuyo tamaño esta marcado a un lado o para mantener en posición vertical un juego de brocas. Muestra patrones para determina el calibre de alambres o láminas; existen para metales suaves, como cobre y aluminio, y para acero. Cada ranura tiene su valor decimal equivalente marcado a un lado El cuerpo del patrón tiene grabadas indicaciones sobre el tamaño de broca recomendable para un tamaño de rosca determinado. Esta característica permite elegir rápidamente la broca adecuada.

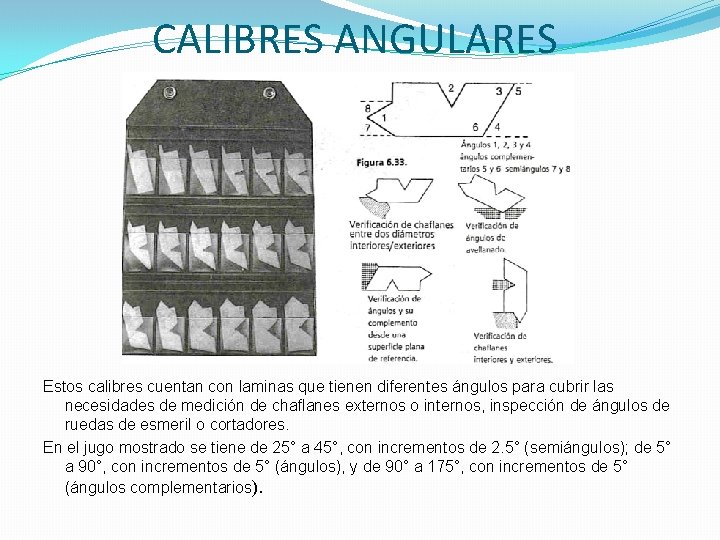

CALIBRES ANGULARES Estos calibres cuentan con laminas que tienen diferentes ángulos para cubrir las necesidades de medición de chaflanes externos o internos, inspección de ángulos de ruedas de esmeril o cortadores. En el jugo mostrado se tiene de 25° a 45°, con incrementos de 2. 5° (semiángulos); de 5° a 90°, con incrementos de 5° (ángulos), y de 90° a 175°, con incrementos de 5° (ángulos complementarios).

CALIBRES TELESCOPICOS Sirven para la medición de diámetros de agujeros o anchos de ranuras. Las dos puntas de contacto se expanden mediante la fuerza de un resorte. Una vez colocadas en la posición adecuada se fijan y se remueve el calibre. El tamaño final puede obtenerse midiendo sobre las puntas de contacto con un micrómetro.

TRAZADORES O GRAMIL Truskin o Gramil: Usado para transportar medidas. Esta construido por una base de acero que tiene un ranura en V, la cual sirve para apoyarse sobre piezas cilíndricas, barra. La base tiene un tornillo para ajustar la varilla a la posición requerida. Las aplicaciones son: Marcas rectas paralelas en el trazado de piezas Comprobar superficies paralelas Transporte de dimensiones Centrar piezas en maquinas herramienta Comprobar alturas (transportar la altura de un cilindro a una barra)
