INSTRUMENTOS ANALGICOS Mediciones Elctricas I Estudio de la

INSTRUMENTOS ANALÓGICOS Mediciones Eléctricas I

Estudio de la ecuación de movimiento

Dinámica del Sistema Móvil 5 V 0 V -5 V -10 V 0 s V(C: 2) 1. 0 ms 2. 0 ms 3. 0 ms Time 4. 0 ms 5. 0 ms

APLICACIONES IPBM

Mediciones Eléctricas I IPBM Amperímetro - Voltímetro (C. C. )

IPBM: Amperímetros k

IPBM: Amperímetros Ra Rs I 45. . . 60. . 75. . 100. . . 150. . . 300 m. V

IPBM: Amperímetros

IPBM Resistencia Shunt

IPBM

+ M - IPBM

Resistencia Shunt: Ejemplo Ra Rs I

IPBM: Voltímetros Ua U Característica ohm/volt

El IPBM en corriente alterna

El IPBM en corriente alterna 50 Hz A 1 0. 5 0 0 1 2 3 r 4 5

IPBM c/Rectificador (voltímetros) U Im Rectificador de media onda

IPBM c/Rectificador (voltímetros) Ua U

IPBM c/Rectificador (voltímetros) +Rv -+ Rectificador de onda completa

IPBM c/Rectificador (voltímetros) Rv

IPBM c/Rectificador i 5 k U R 1 1 3 14 k La resistencia R 1 se utiliza para que el diodo trabaje en la zona lineal 0. 2 0. 4 u

IPBM c/Rectificador de onda completa Medición de distintas señales de c. a. (Pico) (Pico) (Pico)

IPBM c/Rectificador de onda completa Medición de distintas señales de c. a. 10 0 2 4 6 . 2 p

IPBM c/Rectificador de onda completa Medición de distintas señales de c. a. 10 T 10

IPBM c/Rectificador de onda completa Medición de distintas señales de c. a. 10 10

IPBM Lupa de Tensión

IPBM Lupa de Tensión Diodo Zener

IPBM Lupa de Tensión -Uz 240 200 0 -Iz

IPBM - Óhmetros

IPBM óhmetro serie

IPBM óhmetro serie m. A R 1 X R 2 X=0

IPBM óhmetro serie m. A R 1 X PUNTO MEDIO DE DISEÑO DE ESCALA 1 R 2 F 0. 9 0. 8 0. 7 0. 6 0. 5 0. 4 0. 3 0. 2 0. 1 0 1 2 3 4 5 6 7 8 9 10 b

IPBM óhmetro paralelo F 1 0. 9 0. 8 0. 7 0. 6 0. 5 0. 4 0. 3 0. 2 0. 1 0 0 1 2 3 4 5 6 7 8 9 10

IPBM óhmetros m. A R 1 X R 2

IPBM efecto Hall APLICACIONES: MEDICION DE CORRIENTES MEDICION DE TENSIONES MEDICION DE POTENCIA

IPBM efecto Hall: Medición de corriente B

IPBM efecto Hall: Medición de corriente A

IPBM efecto Hall: Medición de tensión

IPBM efecto Hall: Medición de potencia U I R 1 B R 2

INSTRUMENTOS DE IMAN PERMANENTE Y BOBINA MOVIL LOGOMETRO (COCIENTIMETRO)

IPBM: Logómetros F 1 F 2 f I 2 f 1 I 2 1 B f 1 f 2

IPBM: Logómetros U N S Rx I 1 6 R I 2 Rx 4 2 0 0 20 40 60 80

IPBM: Logómetros

Resistencia de Aislación y Puestas a Tierra (seguridad )

Puestas a Tierra

Puestas a Tierra: Funciones básicas, seguridad personal 200 V 1 V I=100 m. A R=2000 R =1 R R

Puestas a Tierra: Funciones básicas, seguridad personal

Puestas a Tierra: Funciones básicas, seguridad personal

Medición de Resistencia de Aislación Norma IRAM 2325 “Aislación Eléctrica Guía para la Evaluación de su Estado por Mediciones de su Resistencia”

Medición de Resistencia de Aislación Norma IRAM 2325 Definiciones Básicas

Norma IRAM 2325 Tabla I

Norma IRAM 2325

Estado de Aislación en función de RAD e IP Tabla II

Ensayo de Absorción dieléctrica Se realiza aplicando la tensión de ensayo “E” y midiendo a partir del instante inicial, la RA cada 10 s hasta completar el primer minuto. Los valores obtenidos se grafican en función del tiempo, calculando el valor de RAD. Cumplido el primer minuto se continúa registrando lecturas, ahora cada minuto hasta completar los 10’. Con estos valores se traza la gráfica resistencia-tiempo, calculando el valor de IP. Los resultados obtenidos se evalúan con la Tabla II.

Aislación buena Relación de absorción dieléctrica (RAD) RAD>1. 6 Aislación que puede ser defectuosa RAD<1. 2 Curvas de resistencias-tiempo para un ensayo de absorción dieléctrica con una duración de 60 s NOTA: La parte de la curva que se indica con líneas de puntos corresponde a valores de RA que no son confiables, por las dificultades de su medición, ni relevantes para determinar RAD. Aislación Buena IP>4 IP (Indice de Polarización) Aislación que puede ser defectuosa IP<1. 5 Curvas de resistencias-tiempo para un ensayo de absorción dieléctrica con una duración de 10 minutos

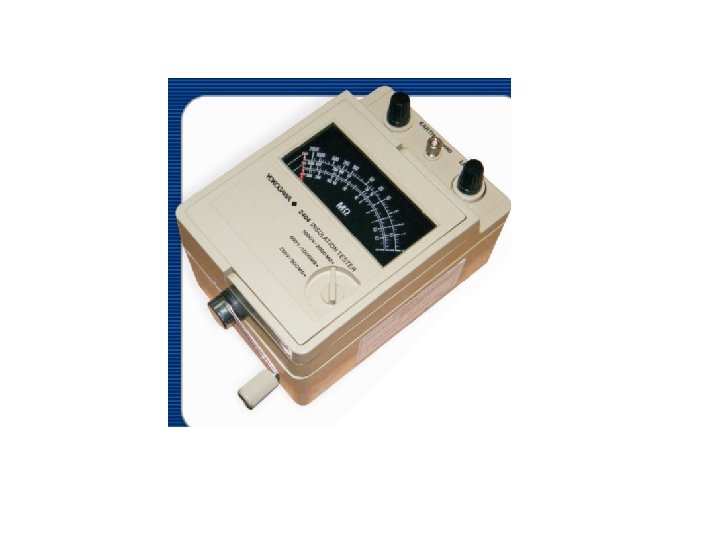

Megger 2 1 3

Megger

Resistencia aislación máquinas eléctricas

Resistencia aislación máquinas eléctricas

Resistencia aislación máquinas eléctricas

Resistencia aislación máquinas eléctricas

Curvas de Resistencia-Tensión Aislación buena Aislación pobre • 1 k. V • 2. 5 k. V • 5 k. V Curvas obtenidas con los valores de RA (60 s)

Curvas de Resistencia-Tiempo C A B Ejemplo de la variación de RA de un motor en un período de varios años. En A se pone de manifiesto el efecto de envejecimiento y de la contaminación al observarse valores decrecientes de RA. En B la caída pronunciada evidencia una falla de la aislación. En C, se indica el valor de resistencia de aislación después que el motor ha sido rebobinado.

Resistencia de aislación en función de la temperatura RA RA tºC de Ref. tºC. Datos: RA=100 M tºC=25ºC RA(65ºC)=6 M

Norma IRAM 2325 Ejplo. Para un transformador se midió una RA de 50 M a una temperatura de 40ºC. La RA a 20ºC será: Datos: RA=100 M tºC=20ºC Temp. trabajo 65ºC Factor de Corrección K( ) para máquinas eléctricas

Norma IRAM 2325 Factor de Corrección K( ) para cables

Resistencia aislación mínima: Norma IRAM 2325 Ra(mínima): Resistencia aislación mínima obtenida en el ensayo (1 minuto) y referida a 20ºC Ejplo: Un=380 V Ra(mínima)=4(0. 38+1)= Para transformadores de potencia nominal siguiente fórmula: 100 k. VA, se recomienda la

Medidor de Ensayos Instalaciones Eléctricas Kyoritsu 6015

Cómo y cuándo utilizar el borne GUARD? EARTH GUARD LINE

Cómo y cuándo utilizar el borne GUARD? G L E

Cómo y cuándo utilizar el borne GUARD? IT IG Im Line Guard Earth

Cómo y cuándo utilizar el borne GUARD? RAB RAT A B RBT RAB: Resistencia de aislación entre primario y secundario RAT: Resistencia de aislación entre primario y carcasa RBT: Resistencia de aislación entre secundario y carcasa

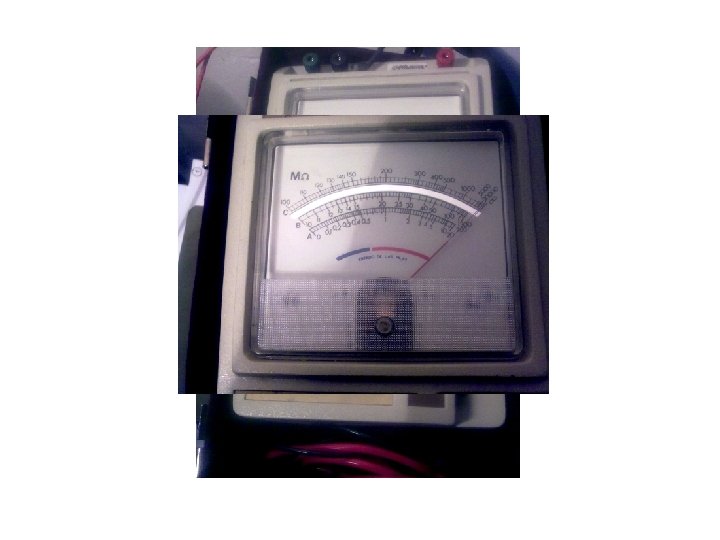

Cómo y cuándo utilizar el borne GUARD? RAB Rm 300 MΩ 0 ∞

Medición de RA en un transformador 120 MΩ 0 ∞

Medición de RA en un Transformador (Con hilo de Guarda) IT Line IG Guard Im Earth RAB RAT A B RBT

Cuando utilizar el borne GUARD? Line IG Im Guard Earth 300 MΩ 0 ∞

Medición de RA en un transformador

Medición de RA en un MOTOR ELÉCTRICO ºC 20, 00 26, 67 20, 00 27, 78 20, 00 27, 22 20, 56 26, 67 20, 00 25, 56 18, 89 26, 67 20, 00 26, 67 19, 44

Medición de RA en un MOTOR ELÉCTRICO

Errores Sistemáticos Instrumentos de IPBM

I. P. B. M. : ERRORES SISTEMÁTICOS • Variación de la temperatura Modificación de la constante motora -0, 02%/ºC Modificación de la constante elástica +0, 04%/ºC Variación de la resistencia de la bobina -0. 4%/ºC • Estabilidad del imán • Influencia de los campos magnéticos externos • Aparición de efectos termoeléctricos

IPBM: Errores Sistemáticos Ra y Rs distintos por t ºC (por tener ≠ ) Ra I Is Rs

IPBM: Errores Sistemáticos

IPBM: Errores Sistemáticos Kr G Ra 0. 04 -0, 02
