Instrumento de Medição Parâmetros de Rugosidade Curso: Engenharia Mecatrônica Disciplina: Metrologia Prof. Ricardo Vitoy
Rugosidade
Calculo de rugosidade média absoluta (Ra) Rugosidade média (Ra) Média aritmética dos valores absolutos Ordenadas de afastamento (yi) Altura de um retângulo cuja a área é igual a soma absolutas as áreas delimitadas pelo perfil de rugosidade da linha média no comprimento lm Ra (roughness average) – rugosidade média
Rugosidade média absoluta (Ra) Recomendado em: Controle contínuo na linha de produção Em superfícies em que o acabamento apresenta sulcos de usinagem bem orientados (Ex: torneamento, fresamento) Superfícies que exigem acabamento apenas estéticos
Vantagens/desvantagens do Ra Vantagens: Parâmetro de medição mais usado no mundo Aplicável na maioria dos processos Devido a sua universalização, quase todos os equipamentos de medição apresentam esse parâmetro (digital ou analógico) Riscos superficiais inerentes aos processos não alteram muito o seu
Vantagens/desvantagens do Ra Desvantagens: Como a função matemática para calculo da rugosidade é a média, picos e vales pode ser ocultados no resultado final O Ra não define a forma do perfil Mesmo Ra para diferentes tipos de processos
Classificação pela NBR 8404/1984
Comprimento de Amostragem Ra Na medição de rugosidade, são recomendados valores para o comprimento da amostragem:

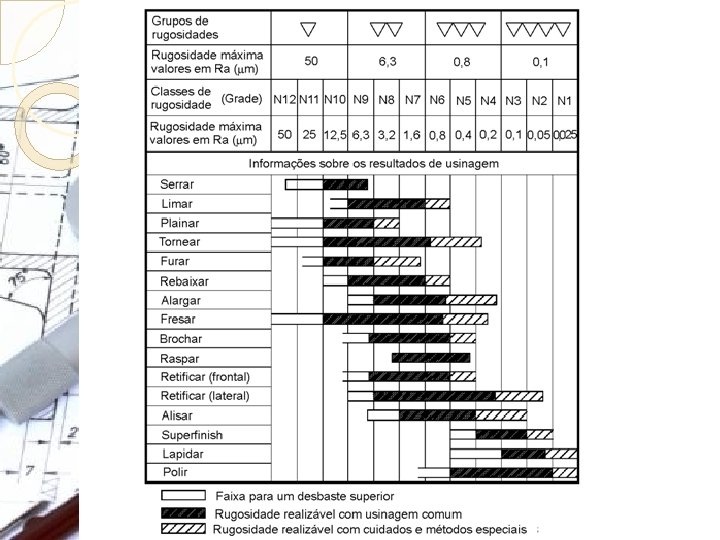

Simbologia, Equivalência e Processos de Usinagem Tabela Classifica os acabamentos superficiais Organiza de acordo com o grau de rugosidade e o processo de usinagem que pode ser usado para sua obtenção Classifica a rugosidade através de simbologia
Rugosidade máxima (Ry) �Maior valor das rugosidades parciais (Zi) encontradas no percurso lm �Na figura acima o maior valor está no 3° cut off
Rugosidade máxima (Ry) Recomendado em: Superfícies de vedação Tampões em geral Parafuso com alta carga
Vantagens/desvantagens (Ry) Vantagens Consegue mostrar a máxima deteriorização da superfície Fácil leitura quando medido com equipamentos que possuem gráficos Adotado na maioria dos países Fornece valores que na medição Ra são camuflados
Vantagens/desvantagens (Ry) Desvantagens Nem todos os equipamento fornecem o parâmetro Para leitura em gráficos, é preciso ter certeza que o perfil é de rugosidade (filtros) Riscos podem gerar erros de interpretação de superfície Não é possível saber o formato da superfície como um todo
Rugosidade total (Rt) Definição Corresponde a distância vertical entre o pico e o vale mais profundo em lm Corresponde a rugosidade Rt e está compreendido entre o pico em Z 1 e o vale em Z 3
Vantagens/desvantagens - Rt Vantagens É mais preciso na avaliação pois considera todo o comprimento de avaliação e não só uma amostragem (1 cut off) Mais fácil de obter o gráfico que Ry Desvantagens Algumas vezes pode-se obter resultados distorcidos dependendo da amplitude do pico e vale
Rugosidade média real - Rz Média aritmética de 5 valores de rugosdade (5 cut off) Zi parcial é a soma do valores positivos e negativos Medido nos valores das ordenadas de maior afastamento nas zonas cuto off
Vantagens/desvantagens - Rz Recomendado Superfícies Perfil em: de apoio (mancal) de prensas
Vantagens/desvantagens - Rz Vantagens: Distribuição média da superfície vertical Fácil leitura em equipamentos gráficos Perfis periódicos tem-se bem definido a superfície Riscos isolados são considerados apenas parcialmente
Vantagens/desvantagens - Rz Desvantagens: Não informa com clareza a distância entre as ranhruras Nem todos os equipamentos fornecem esse parâmetro Em algumas aplicações a consideração parcial de pontos isolados pode gerar erros pois serão considerados apenas 20% do ponto (1/5)
Rugosidade media do terceiro pico e vale (Rz 3) Definição: Consistem em fazer a média aritmética de do terceiro ponto mais alto e o terceiro vale mais fundo da amostra le de cada zona de cut off
Rugosidade Rz 3 Recomendado em: Peças sinterizadas Peças fundidas Peças porosas
Vantagens/desvantagens Rz 3 �Vantagens: �Desconsidera picos e vales que não sejam representativos �Caracteriza bem a superfície �Fácil obtenção com equipamentos gráficos �Desvantagens: �Poucos equipamentos fornecem o valor de forma direta �Não possibilita informações sobre a distância da ranhura
