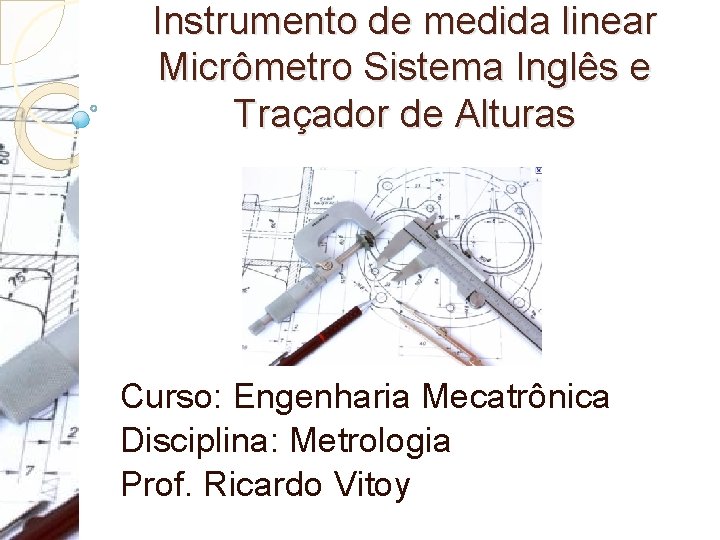

Instrumento de medida linear Micrômetro Sistema Inglês e Traçador de Alturas Curso: Engenharia Mecatrônica Disciplina: Metrologia Prof. Ricardo Vitoy

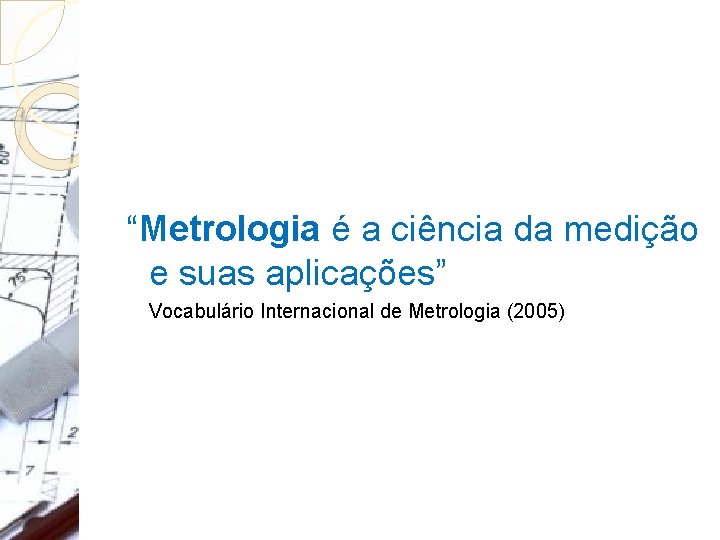

“Metrologia é a ciência da medição e suas aplicações” Vocabulário Internacional de Metrologia (2005)

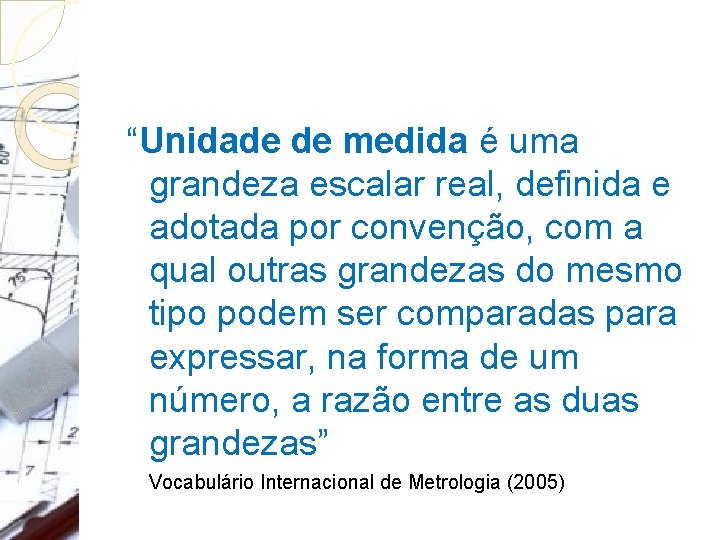

“Unidade de medida é uma grandeza escalar real, definida e adotada por convenção, com a qual outras grandezas do mesmo tipo podem ser comparadas para expressar, na forma de um número, a razão entre as duas grandezas” Vocabulário Internacional de Metrologia (2005)

Micrômetro Sistema Inglês

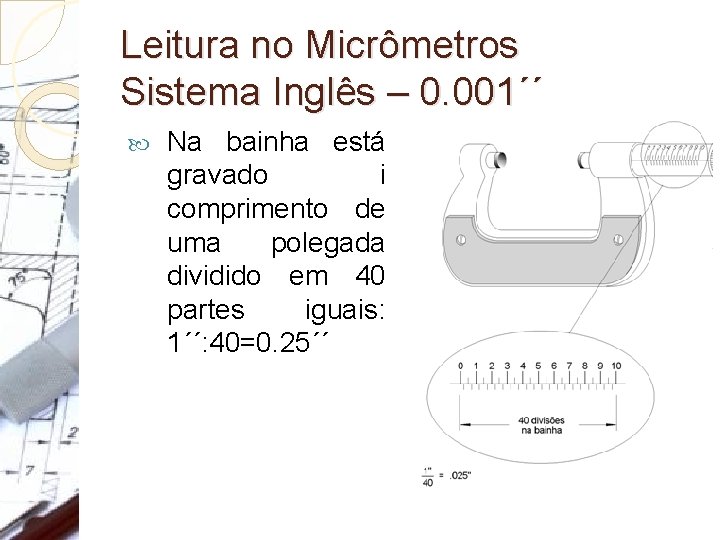

Leitura no Micrômetros Sistema Inglês – 0. 001´´ Na bainha está gravado i comprimento de uma polegada dividido em 40 partes iguais: 1´´: 40=0. 25´´

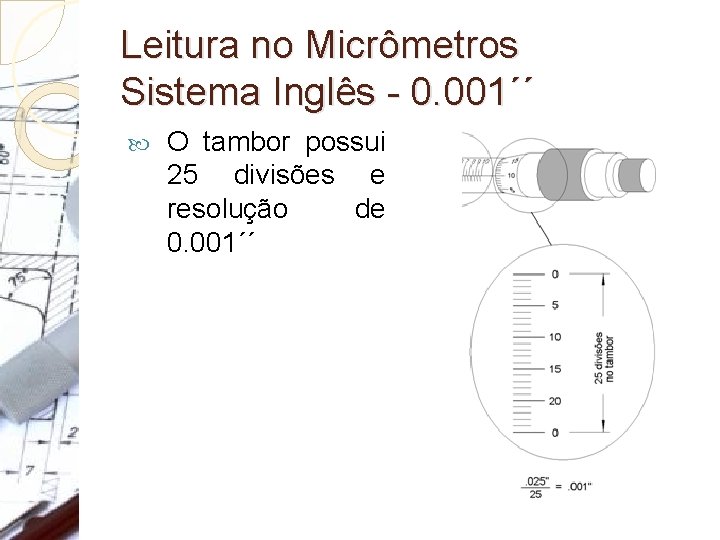

Leitura no Micrômetros Sistema Inglês - 0. 001´´ O tambor possui 25 divisões e resolução de 0. 001´´

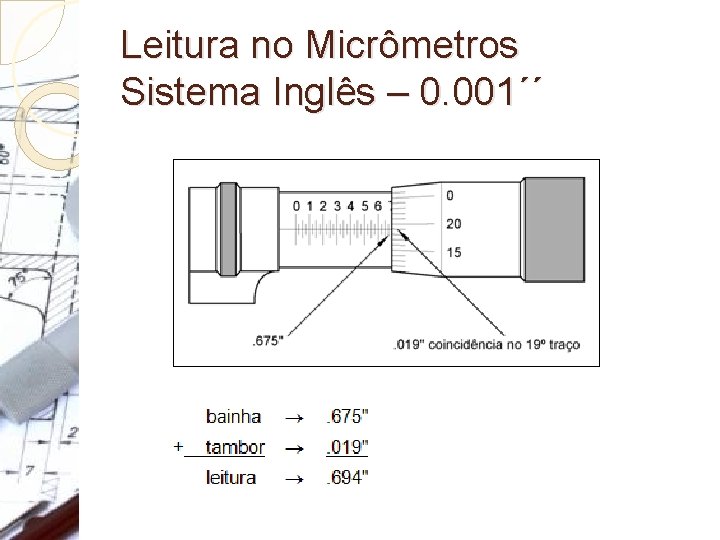

Leitura no Micrômetros Sistema Inglês – 0. 001´´

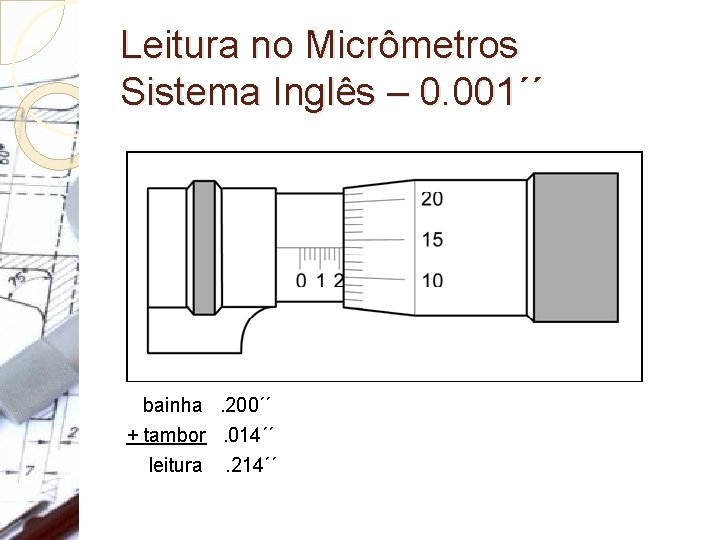

Leitura no Micrômetros Sistema Inglês – 0. 001´´ bainha . 200´´ + tambor . 014´´ leitura . 214´´

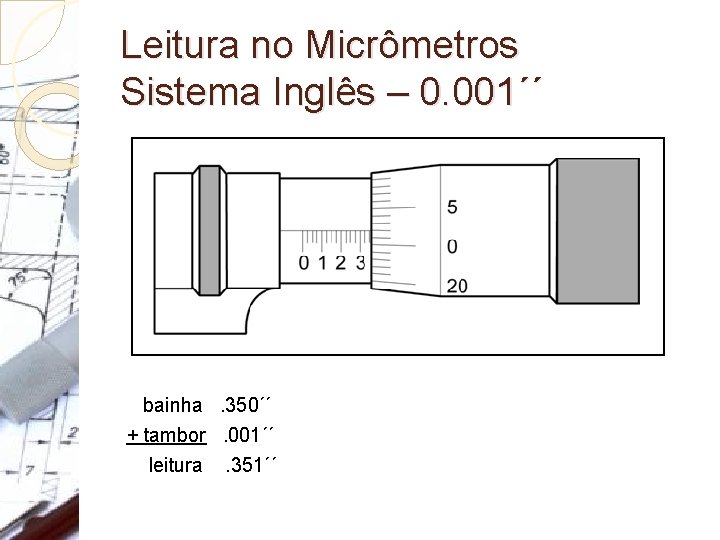

Leitura no Micrômetros Sistema Inglês – 0. 001´´ bainha . 350´´ + tambor . 001´´ leitura . 351´´

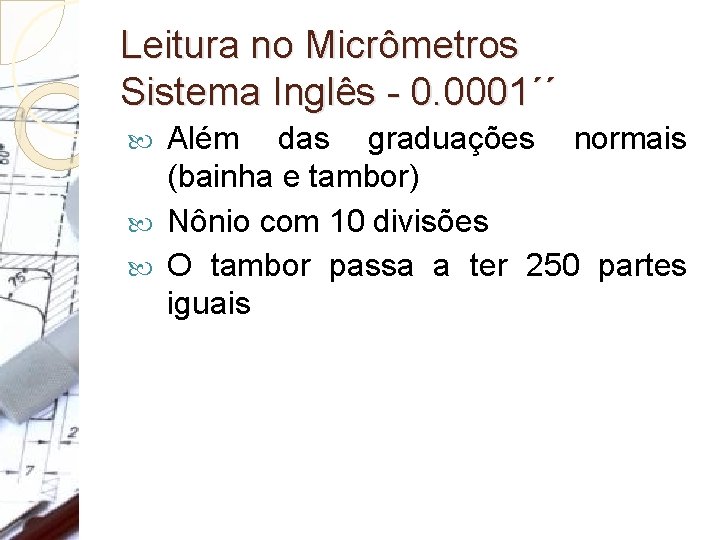

Leitura no Micrômetros Sistema Inglês - 0. 0001´´ Além das graduações normais (bainha e tambor) Nônio com 10 divisões O tambor passa a ter 250 partes iguais

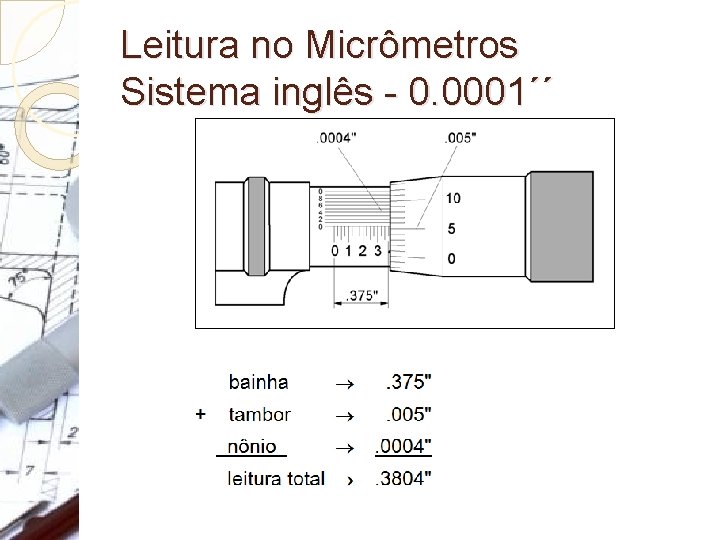

Leitura no Micrômetros Sistema inglês - 0. 0001´´

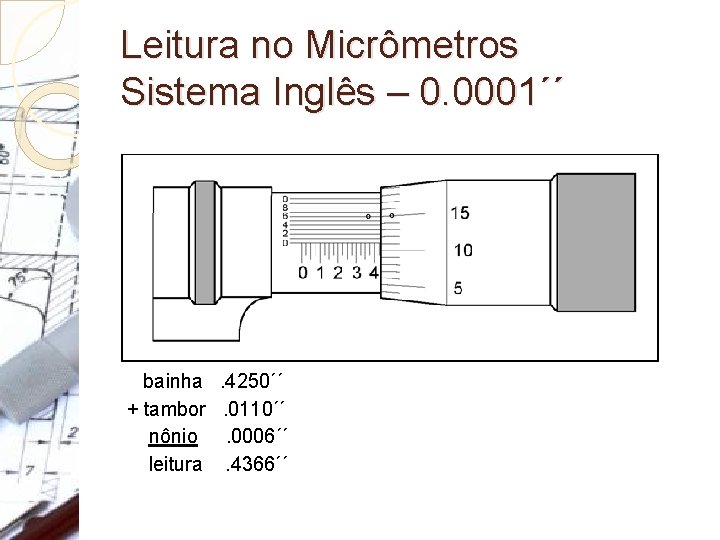

Leitura no Micrômetros Sistema Inglês – 0. 0001´´ bainha . 4250´´ + tambor . 0110´´ nônio . 0006´´ leitura . 4366´´

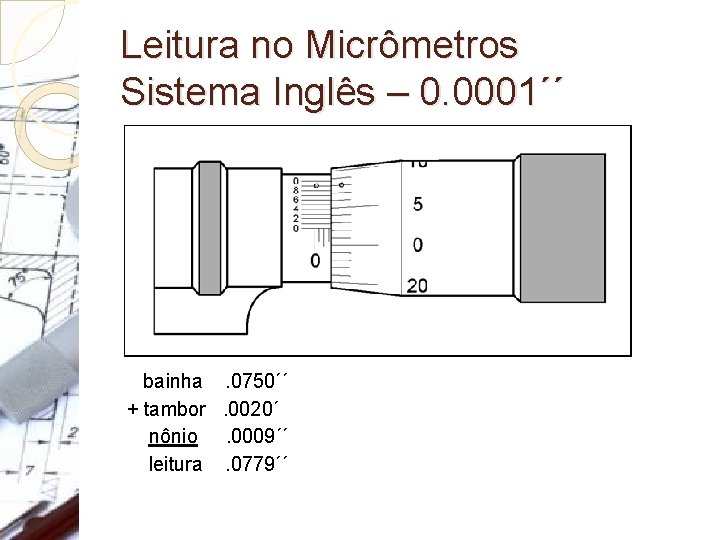

Leitura no Micrômetros Sistema Inglês – 0. 0001´´ bainha . 0750´´ + tambor . 0020´ nônio . 0009´´ leitura . 0779´´

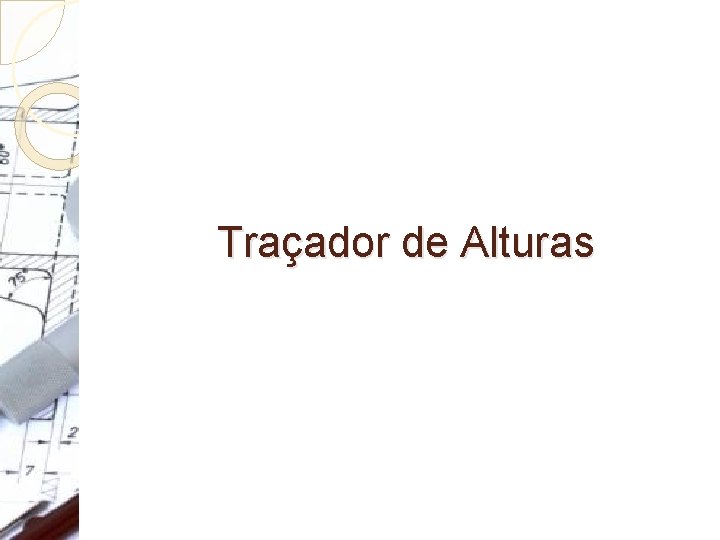

Traçador de Alturas

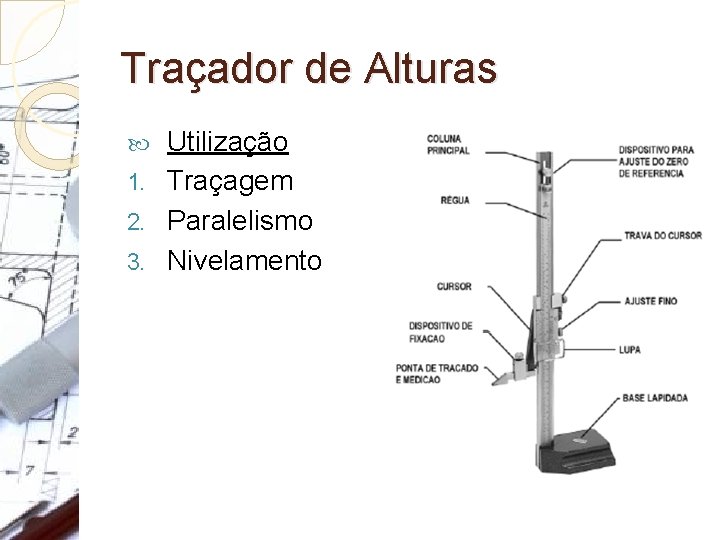

Traçador de Alturas Utilização 1. Traçagem 2. Paralelismo 3. Nivelamento

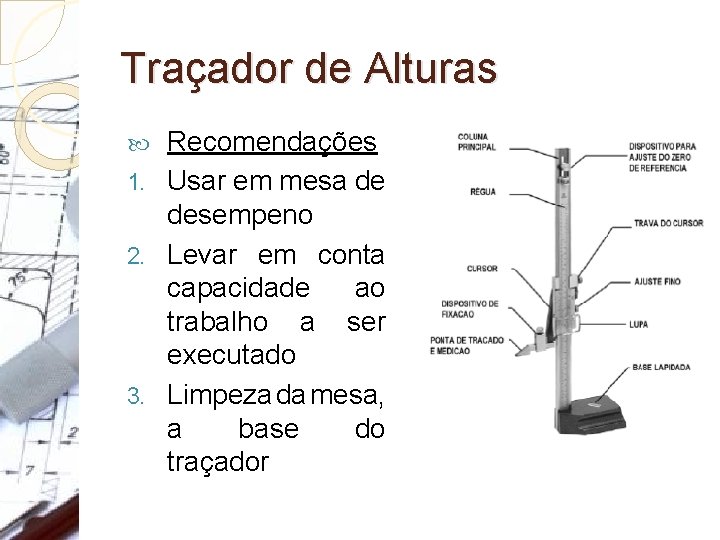

Traçador de Alturas Recomendações 1. Usar em mesa de desempeno 2. Levar em conta capacidade ao trabalho a ser executado 3. Limpeza da mesa, a base do traçador

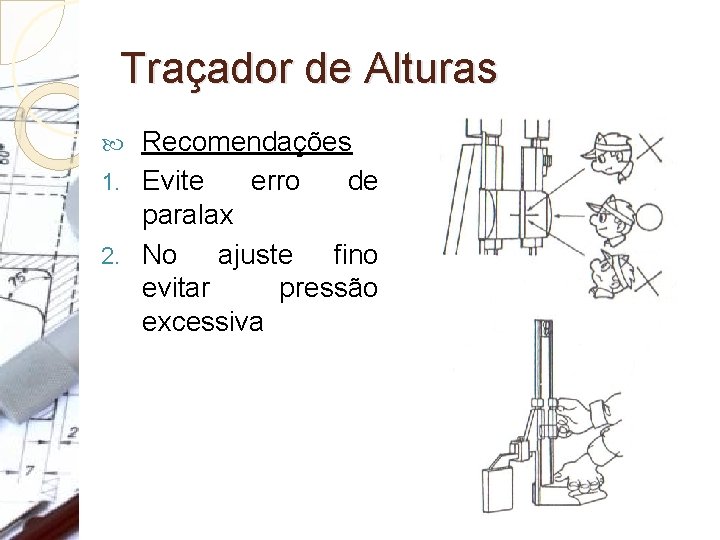

Traçador de Alturas Recomendações 1. Evite erro de paralax 2. No ajuste fino evitar pressão excessiva

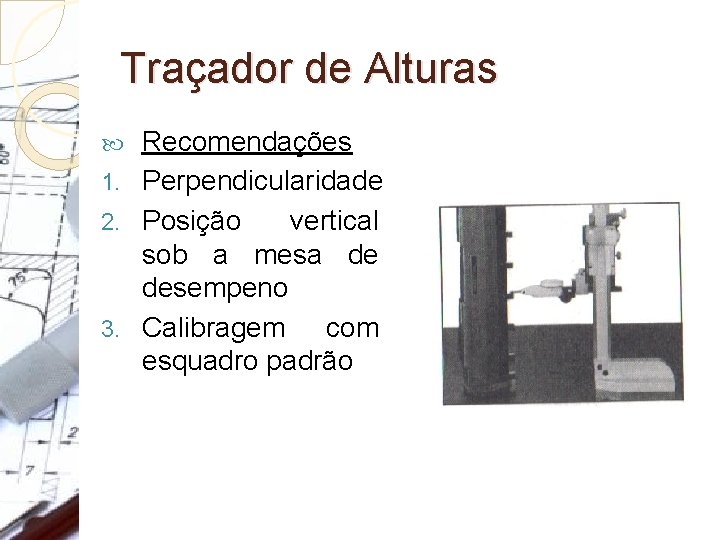

Traçador de Alturas Recomendações 1. Perpendicularidade 2. Posição vertical sob a mesa de desempeno 3. Calibragem com esquadro padrão

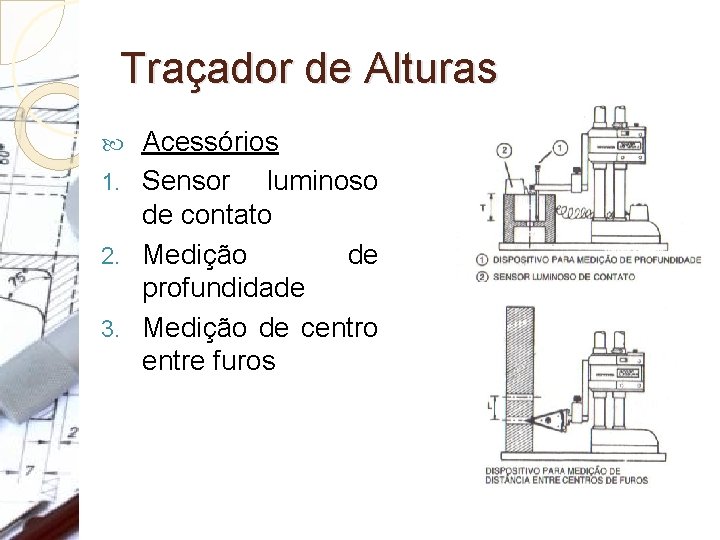

Traçador de Alturas Acessórios 1. Sensor luminoso de contato 2. Medição de profundidade 3. Medição de centro entre furos

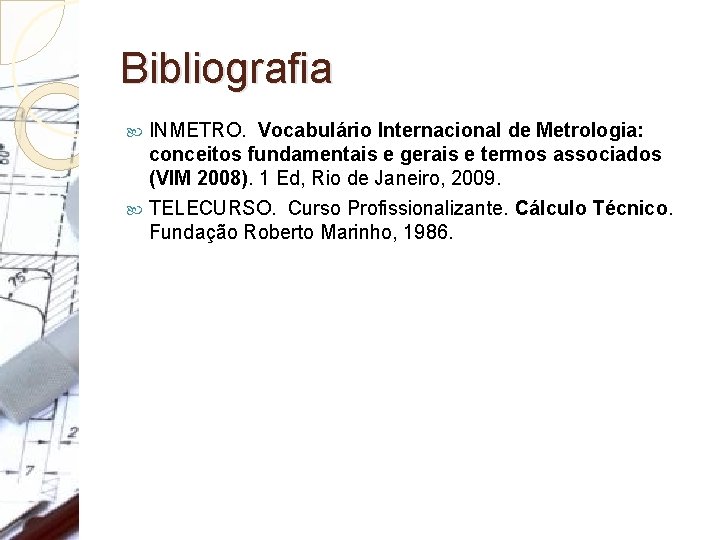

Bibliografia INMETRO. Vocabulário Internacional de Metrologia: conceitos fundamentais e gerais e termos associados (VIM 2008). 1 Ed, Rio de Janeiro, 2009. TELECURSO. Curso Profissionalizante. Cálculo Técnico. Fundação Roberto Marinho, 1986.
