Instrumentering l Symboler for prosesskjema NS 1438 http

Instrumentering l Symboler for prosesskjema NS 1438: http: //www. iu. hio. no/~pererikt/Konstr-design -II/standarder/ns 1438. pdf

Trykkmåling l l Trykk er definert som kraft per flateenhet SI-enheten for trykk er pascal (Pa). Trykk måles i: 1 bar(kp/cm 2)=105 k. Pa(N/m 2)=14, 5 PSI=750, 1 mm hg Absolutt trykk er i forhold til vakuum (barometer) Forskjellen mellom to trykk benevnes ’differansetrykk’

Trykkmåling – eksempler

Trykkmåling – utstyr differansetrykktransmitter Digitalt manometer

Temperaturmåling l Det finnes en rekke typer sensorer for måling av temperaturen: -termokobler -RTD (Resistance Temperature Detector) -Pt 100 (100 ohm ved 0°) -IC temperature transducer -termistor (NTC/PTC)

Temperaturmåling - termokobler Effekten ble oppdaget av Thomas Seebeck i 1821 Spenningen man får kalles ’Seebeck spenning’

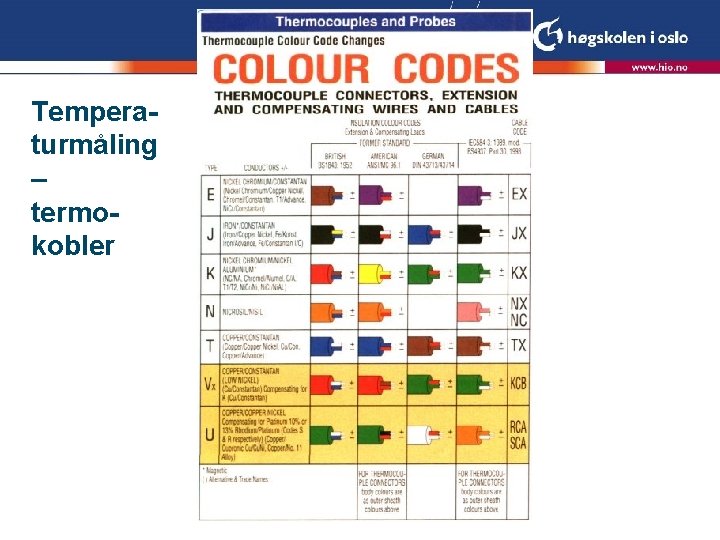

Temperaturmåling – termokobler

Temperaturmåling – Pt 100 l Pt 100 er en sensor laget av platina. Tallet ’ 100’ betyr at giveren har en resistans på 100 ohm ved 0°C. For å gjøre om motstandsendringen til en spenning, koples den opp i en ’bro’.

Temperaturmåling – utstyr Pt 100 kabelsensor Pt 100 temperatursensor (Combitemp) Pt 100 temperaturtransmitter

Andre typer sensorer l l l Strømning Akustisk Induktiv/kapasitiv Optisk Kraft (strekklapper)

Måleomformer -eksempel Universell måleverdiomformer

Regulatorer
