Instrumentação Inteligente Projeto: Controle PID de Nivel do tanque de Aquecimento Edgar Jhonny Amaya Simeón Grupo de Automação e Controle (GRACO) Universidade de Brasília (Un. B) eamaya@unb. br Edgar J. Amaya Fieldbus
Instrumentação Inteligente Planta Didática Edgar J. Amaya Fieldbus
Instrumentação Inteligente Sinótico Malha de Controle de Nivel Edgar J. Amaya Fieldbus

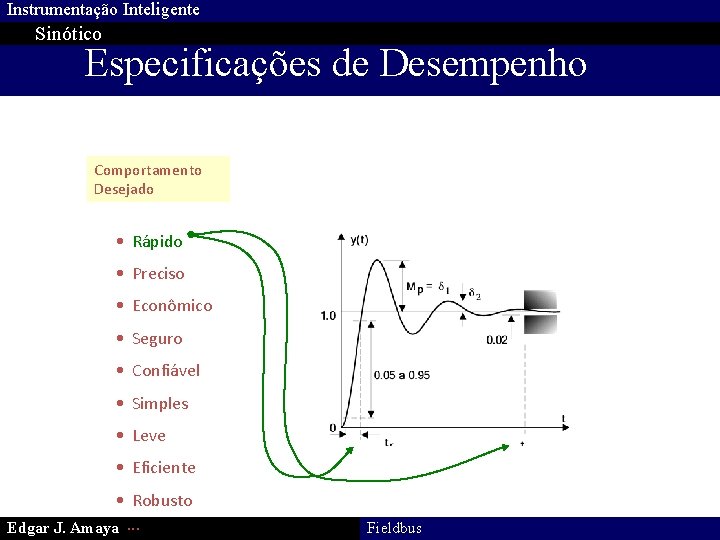

Instrumentação Inteligente Sinótico Especificações de Desempenho Comportamento Desejado • Rápido • Preciso • Econômico • Seguro • Confiável • Simples • Leve • Eficiente • Robusto Edgar J. Amaya. . . Fieldbus

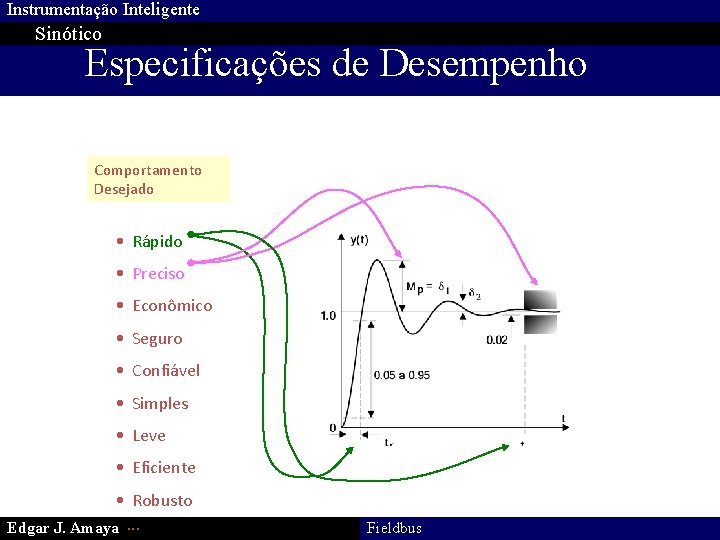

Instrumentação Inteligente Sinótico Especificações de Desempenho Comportamento Desejado • Rápido • Preciso • Econômico • Seguro • Confiável • Simples • Leve • Eficiente • Robusto Edgar J. Amaya. . . Fieldbus
Instrumentação Inteligente Sinótico Especificações de Desempenho Comportamento Desejado • Rápido • Preciso • Econômico • Seguro • Confiável • Simples • Leve • Eficiente • Robusto Edgar J. Amaya. . . Fieldbus
Instrumentação Inteligente Sinótico Edgar J. Amaya Efeitos do Kp Fieldbus
Instrumentação Inteligente Sinótico Edgar J. Amaya Efeitos do Ki Fieldbus
Instrumentação Inteligente Sinótico Edgar J. Amaya Efeitos do Kd Fieldbus
Instrumentação Inteligente Sinótico Sintonização do PID Ziegler-Nichols Método do Limiar de Oscilação: Método da Curva de Reação: h(t) PID em Manual Pc h(t) K t L Oscilação com Kp = Kc T KP KI KD P 0. 5 Kc 0 0 0 PI 0. 45 Kc 1. 2/Pc 0 0. 5 L PID 0. 6 Kc 2/Pc 0. 125 Pc KP KI KD P T/L 0 0 PI 0. 9 T/L 0. 3/L PID 1. 2 T/L 0. 5/L Edgar J. Amaya t Fieldbus
