INSTRUMENTACIN AVANZADA ARRAYS EN LABVIEW Relacionando Datos Arrays

INSTRUMENTACIÓN AVANZADA ARRAYS EN LABVIEW Relacionando Datos Arrays

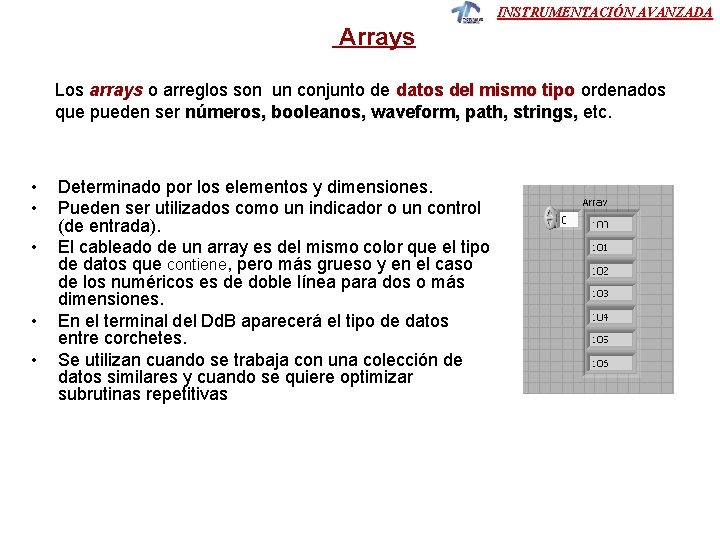

INSTRUMENTACIÓN AVANZADA Arrays Los arrays o arreglos son un conjunto de datos del mismo tipo ordenados tipo que pueden ser números, booleanos, waveform, path, strings, etc. strings, • • • Determinado por los elementos y dimensiones. Pueden ser utilizados como un indicador o un control (de entrada). El cableado de un array es del mismo color que el tipo de datos que contiene, pero más grueso y en el caso de los numéricos es de doble línea para dos o más dimensiones. En el terminal del Dd. B aparecerá el tipo de datos entre corchetes. Se utilizan cuando se trabaja con una colección de datos similares y cuando se quiere optimizar subrutinas repetitivas

INSTRUMENTACIÓN AVANZADA

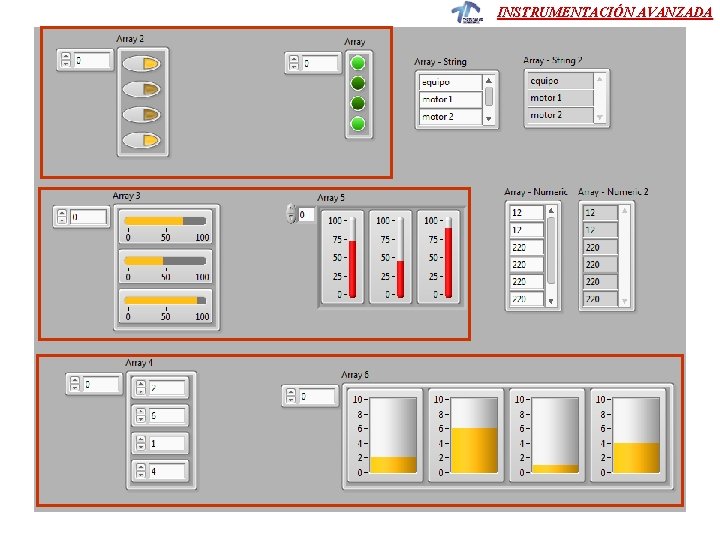

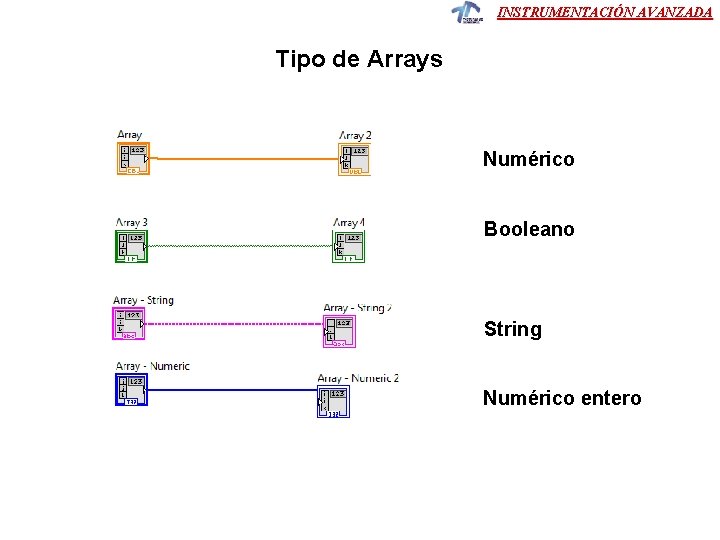

INSTRUMENTACIÓN AVANZADA Tipo de Arrays Numérico Booleano String Numérico entero

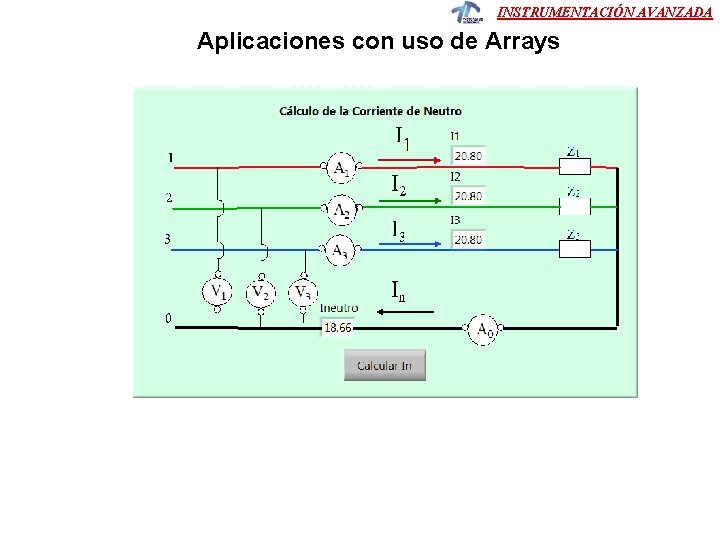

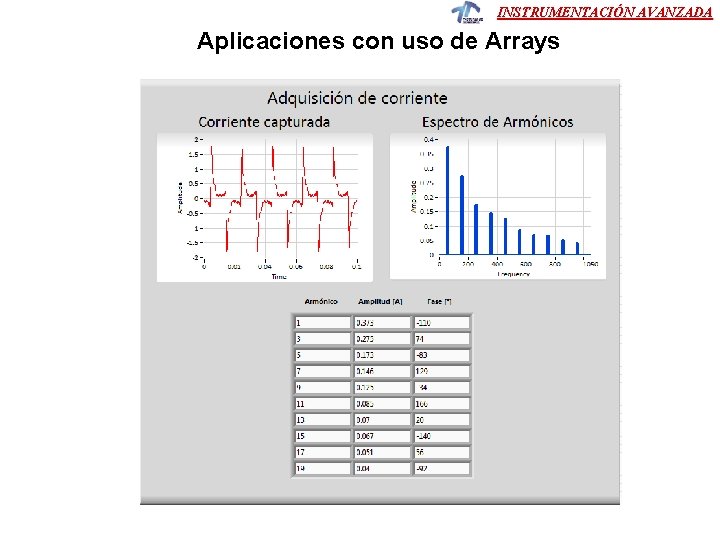

INSTRUMENTACIÓN AVANZADA Aplicaciones con uso de Arrays

INSTRUMENTACIÓN AVANZADA Aplicaciones con uso de Arrays

INSTRUMENTACIÓN AVANZADA Aplicaciones con uso de Arrays

INSTRUMENTACIÓN AVANZADA Aplicaciones con uso de Arrays

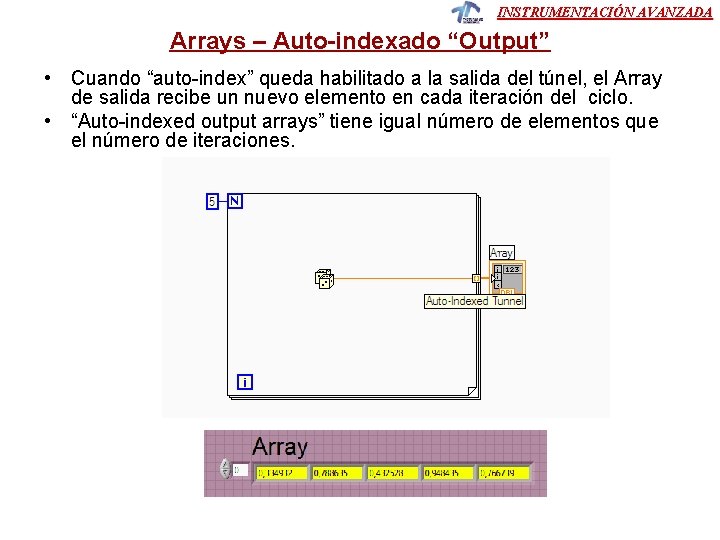

INSTRUMENTACIÓN AVANZADA Arrays – Auto-indexado “Output” • Cuando “auto-index” queda habilitado a la salida del túnel, el Array de salida recibe un nuevo elemento en cada iteración del ciclo. • “Auto-indexed output arrays” tiene igual número de elementos que el número de iteraciones.

INSTRUMENTACIÓN AVANZADA Arrays- Creación Para crear un Array vamos al PF y con clic derecho con el mouse seleccionamos Array desde Array, Matrix & Clusters Array Ejemplo

INSTRUMENTACIÓN AVANZADA Arrays – Creación El siguiente paso es determinar que tipo de arreglo se va a generar. Existen dos tipos de arreglos: indicadores y de control. En el primer caso solo recibe datos por parte del programa, mientras que en el segundo (control) el usuario puede ingresar los datos manualmente. En nuestro ejemplo creamos un arreglo de control, agregando un control numérico y lo colocamos dentro del Array.

INSTRUMENTACIÓN AVANZADA Arrays Como se puede apreciar el arreglo tiene una entrada, si lo que deseamos es una matriz de cinco entradas habrá que colocar el puntero en dicho arreglo de tal forma de obtener la selección siguiente: Colocar el puntero y estirar para aumentar las entradas hasta observar cinco celdas.

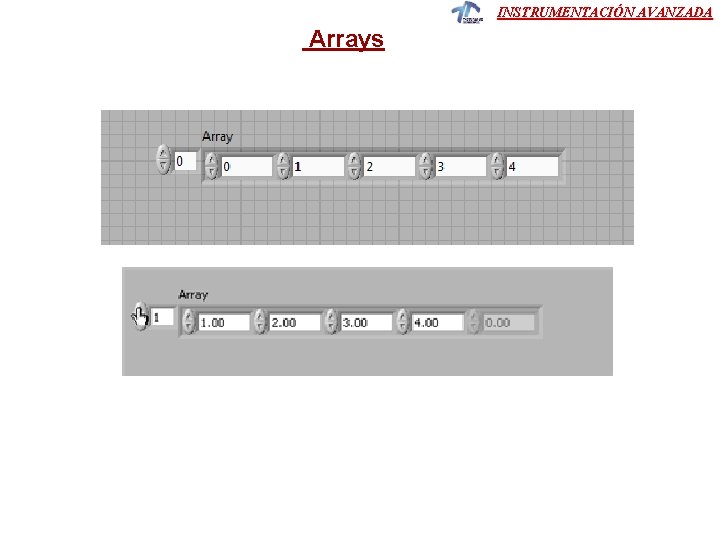

INSTRUMENTACIÓN AVANZADA Arrays

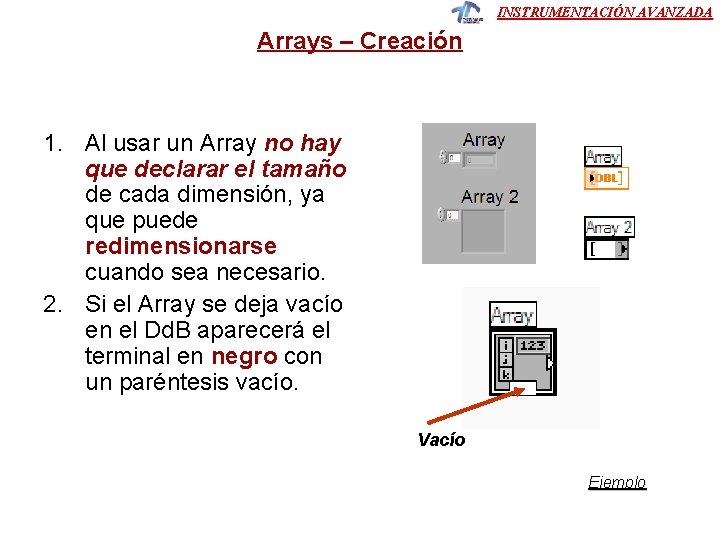

INSTRUMENTACIÓN AVANZADA Arrays – Creación 1. Al usar un Array no hay que declarar el tamaño de cada dimensión, ya que puede redimensionarse cuando sea necesario. 2. Si el Array se deja vacío en el Dd. B aparecerá el terminal en negro con un paréntesis vacío. Vacío Ejemplo

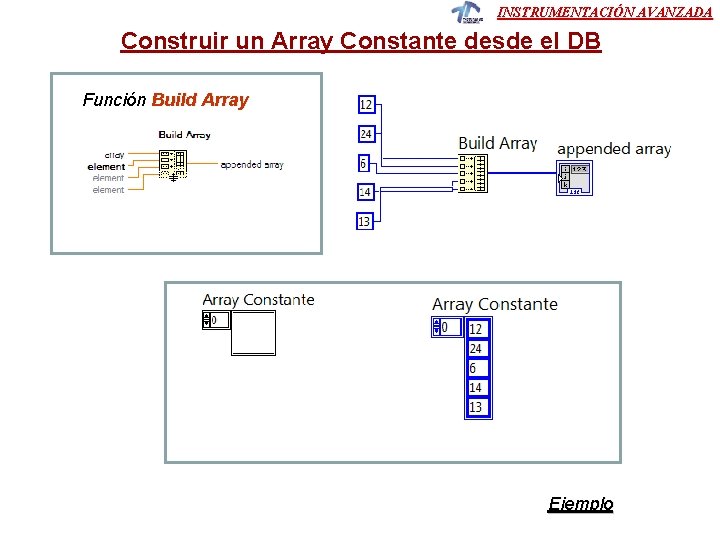

INSTRUMENTACIÓN AVANZADA Construir un Array Constante desde el DB Función Build Array Ejemplo

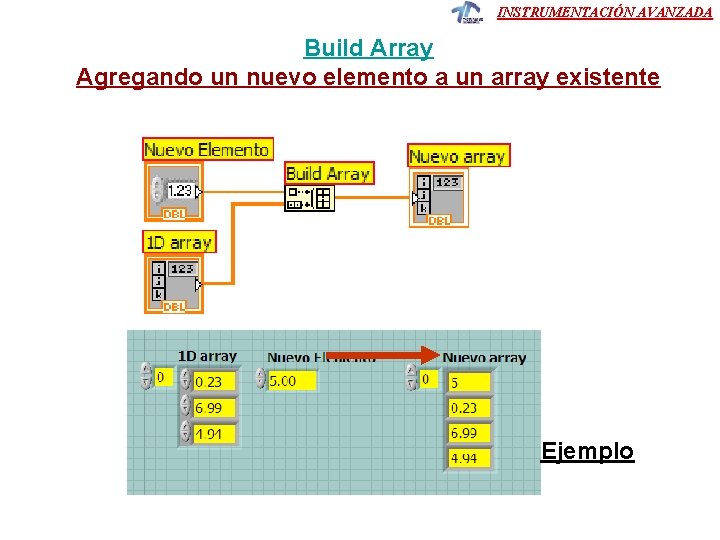

INSTRUMENTACIÓN AVANZADA Build Array Agregando un nuevo elemento a un array existente Ejemplo

INSTRUMENTACIÓN AVANZADA • Build Array (Agregando un nuevo elemento a un array existente) Ejemplo

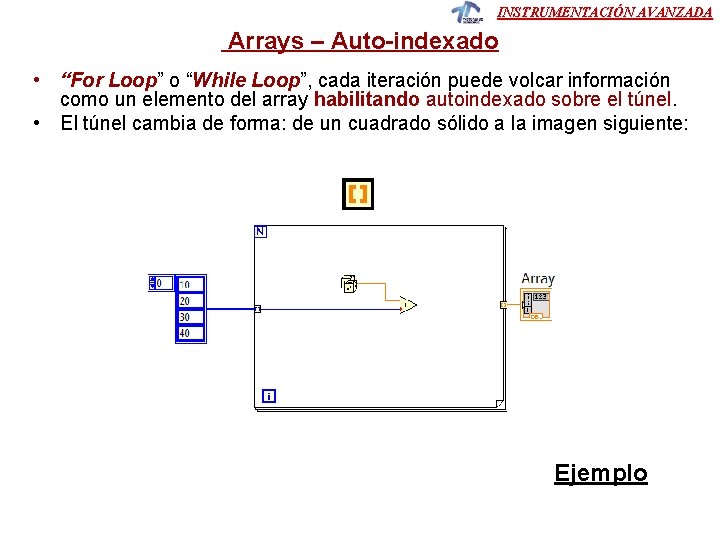

INSTRUMENTACIÓN AVANZADA Arrays – Auto-indexado • “For Loop” o “While Loop”, cada iteración puede volcar información como un elemento del array habilitando autoindexado sobre el túnel. • El túnel cambia de forma: de un cuadrado sólido a la imagen siguiente: Ejemplo

INSTRUMENTACIÓN AVANZADA Arrays 2 D

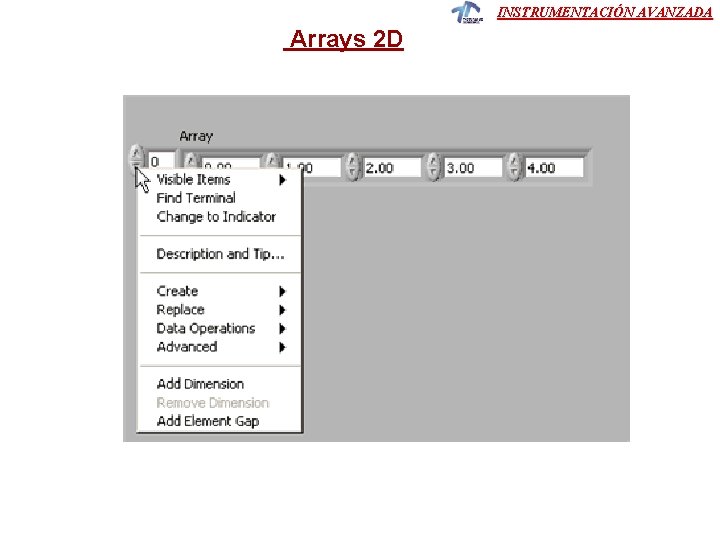

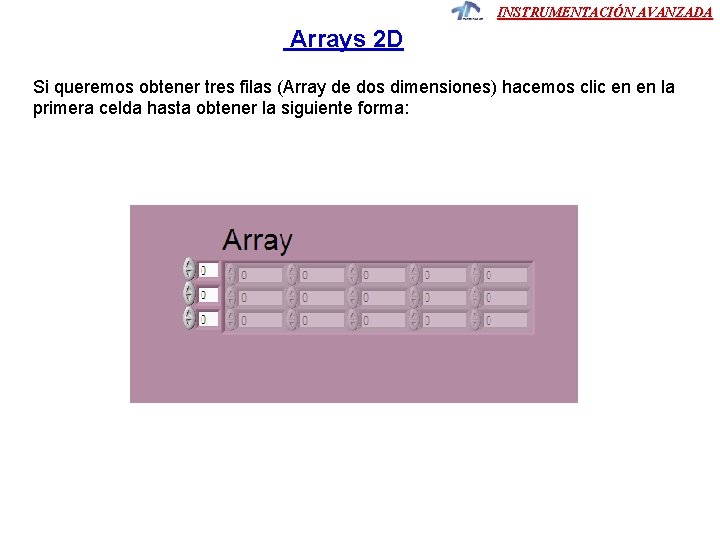

INSTRUMENTACIÓN AVANZADA Arrays 2 D Si queremos obtener tres filas (Array de dos dimensiones) hacemos clic en en la primera celda hasta obtener la siguiente forma:

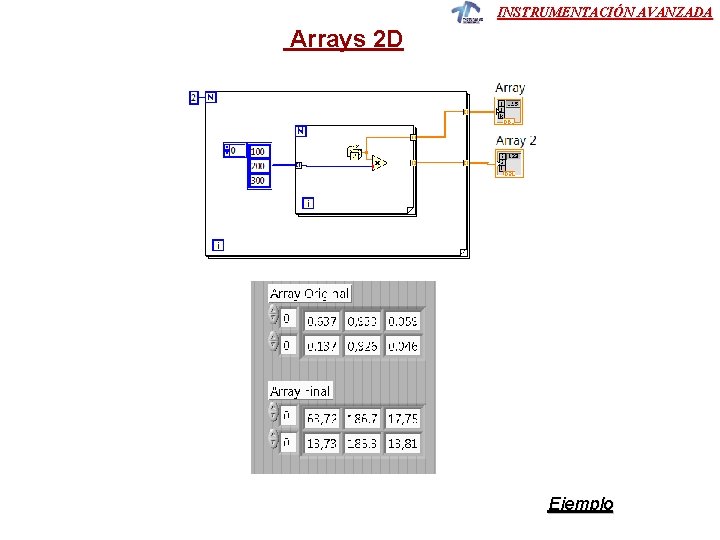

INSTRUMENTACIÓN AVANZADA Arrays 2 D Ejemplo

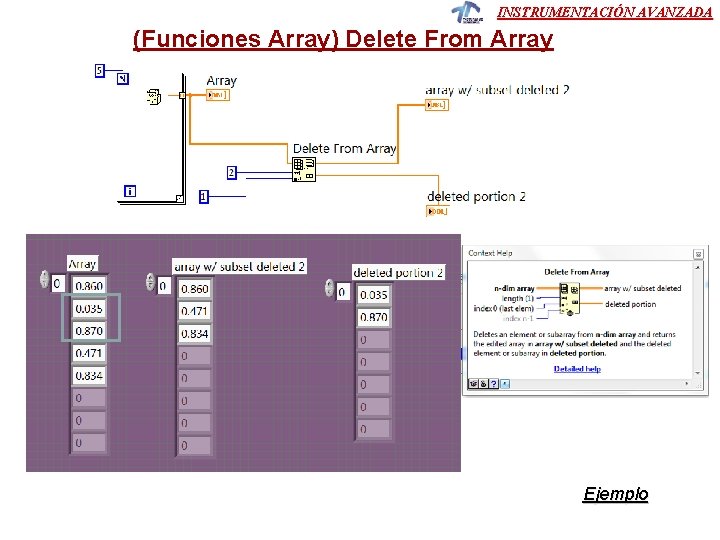

INSTRUMENTACIÓN AVANZADA (Funciones Array) Delete From Array Ejemplo

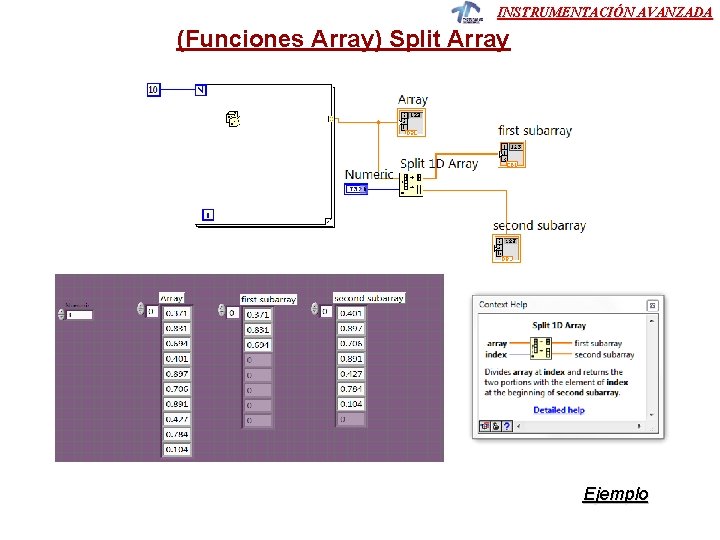

INSTRUMENTACIÓN AVANZADA (Funciones Array) Split Array Ejemplo

INSTRUMENTACIÓN AVANZADA (Funciones Array) Index. Array Despliega un elemento de array por su índice) Ejemplo

INSTRUMENTACIÓN AVANZADA (Funciones Array) Reshape Array Ejemplo

INSTRUMENTACIÓN AVANZADA (Funciones Array) Sort Array Ejemplo

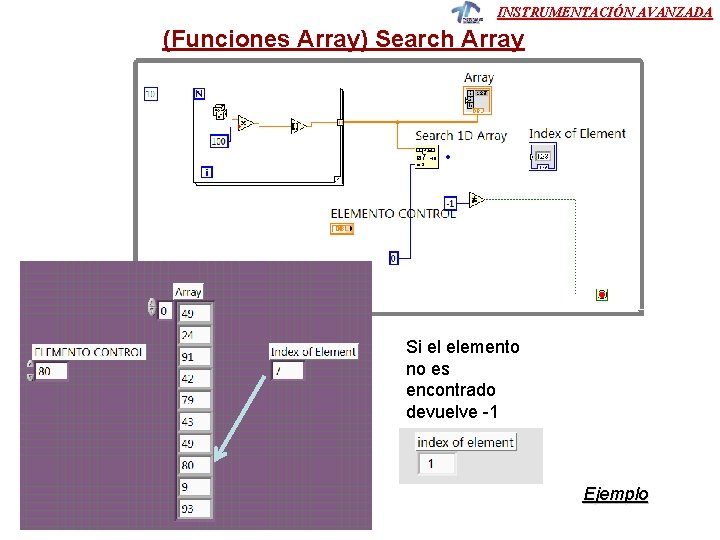

INSTRUMENTACIÓN AVANZADA (Funciones Array) Search Array Si el elemento no es encontrado devuelve -1 Ejemplo

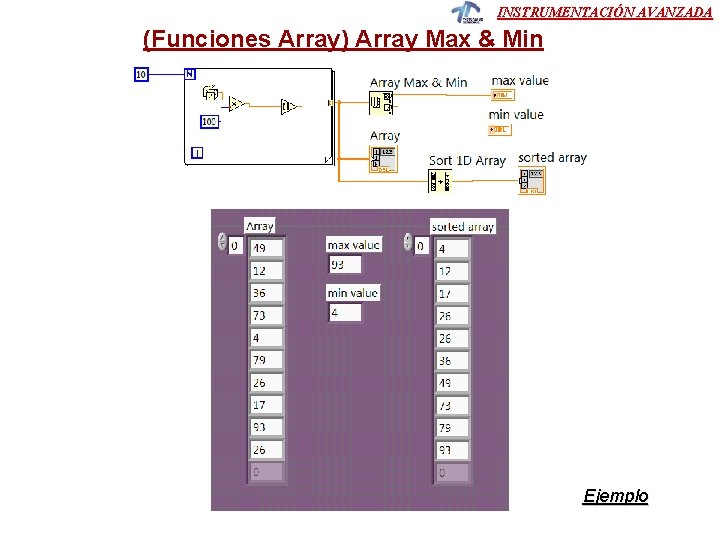

INSTRUMENTACIÓN AVANZADA (Funciones Array) Array Max & Min Ejemplo

INSTRUMENTACIÓN AVANZADA (Funciones Array) Decimated Array Ejemplo

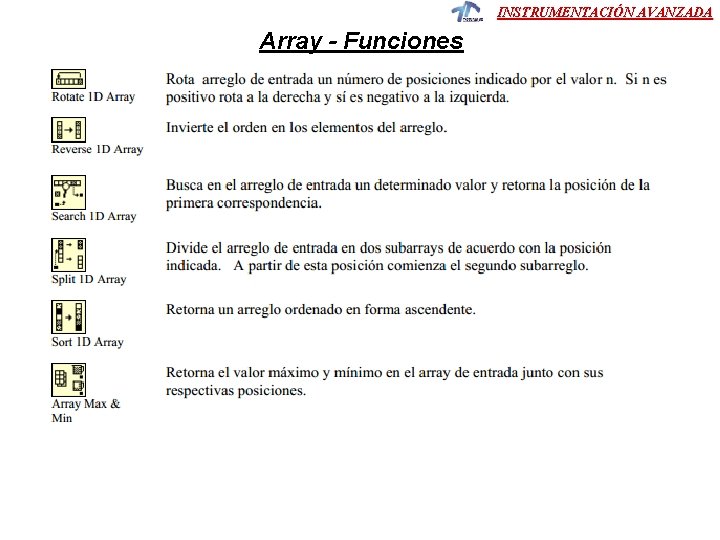

INSTRUMENTACIÓN AVANZADA Array - Funciones

INSTRUMENTACIÓN AVANZADA Array - Funciones

INSTRUMENTACIÓN AVANZADA Array - Funciones

INSTRUMENTACIÓN AVANZADA Librería de Diseño Gráfico (Panel Frontal)

INSTRUMENTACIÓN AVANZADA Diseño Gráfico

INSTRUMENTACIÓN AVANZADA

INSTRUMENTACIÓN AVANZADA GUIA DE EJERCICIOS GUÍA Nº 3

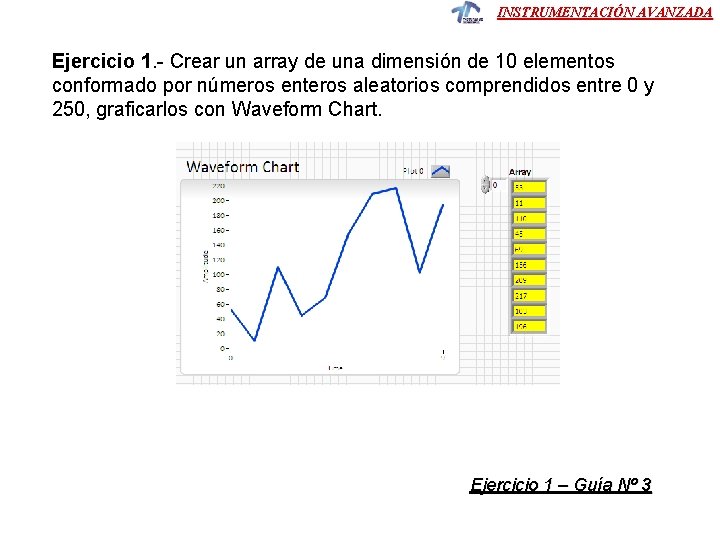

INSTRUMENTACIÓN AVANZADA Ejercicio 1. - Crear un array de una dimensión de 10 elementos conformado por números enteros aleatorios comprendidos entre 0 y 250, graficarlos con Waveform Chart. Ejercicio 1 – Guía Nº 3

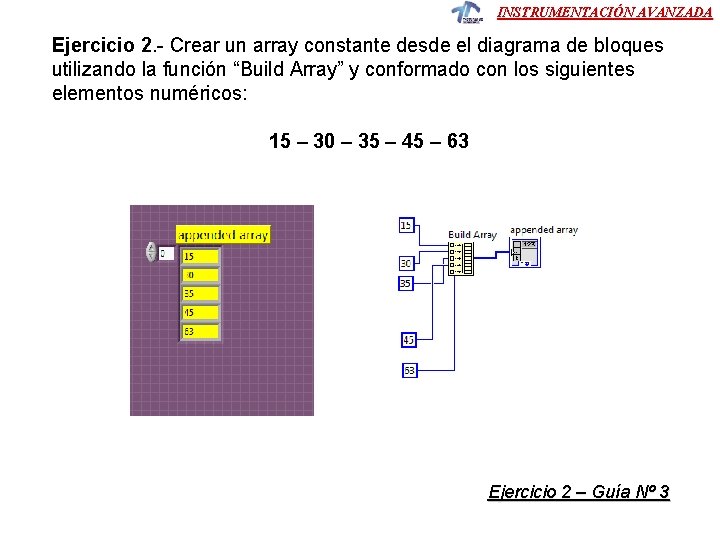

INSTRUMENTACIÓN AVANZADA Ejercicio 2. - Crear un array constante desde el diagrama de bloques utilizando la función “Build Array” y conformado con los siguientes elementos numéricos: 15 – 30 – 35 – 45 – 63 Ejercicio 2 – Guía Nº 3

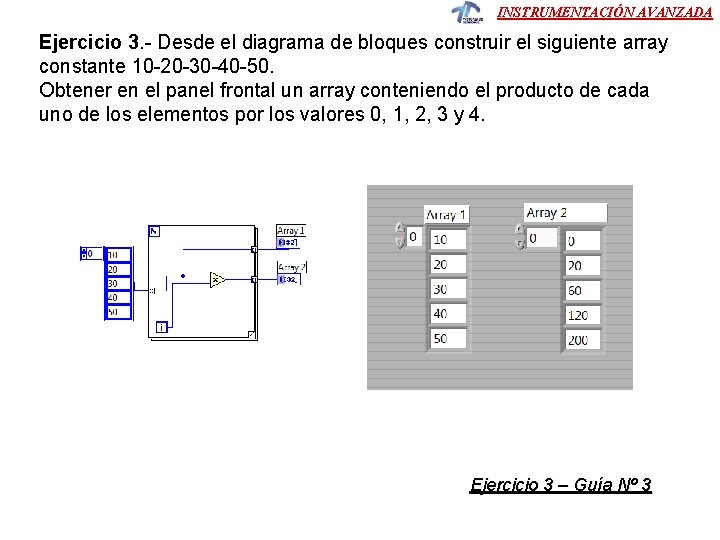

INSTRUMENTACIÓN AVANZADA Ejercicio 3. - Desde el diagrama de bloques construir el siguiente array constante 10 -20 -30 -40 -50. Obtener en el panel frontal un array conteniendo el producto de cada uno de los elementos por los valores 0, 1, 2, 3 y 4. Ejercicio 3 – Guía Nº 3

INSTRUMENTACIÓN AVANZADA Ejercicio 4. - Construir desde el diagrama de bloques el siguiente array constante: Obtener en el panel frontal otro array donde cada elemento este multiplicado por una escala constante e igual a 10. Ejercicio 4

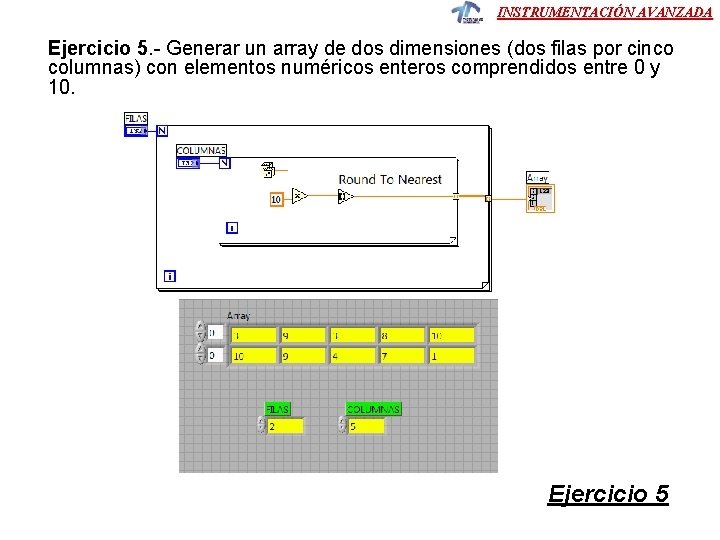

INSTRUMENTACIÓN AVANZADA Ejercicio 5. - Generar un array de dos dimensiones (dos filas por cinco columnas) con elementos numéricos enteros comprendidos entre 0 y 10. Ejercicio 5

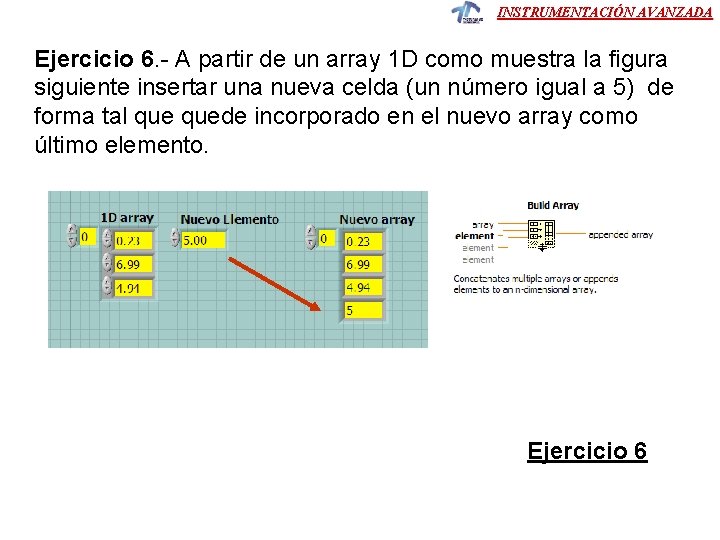

INSTRUMENTACIÓN AVANZADA Ejercicio 6. - A partir de un array 1 D como muestra la figura siguiente insertar una nueva celda (un número igual a 5) de forma tal quede incorporado en el nuevo array como último elemento. Ejercicio 6

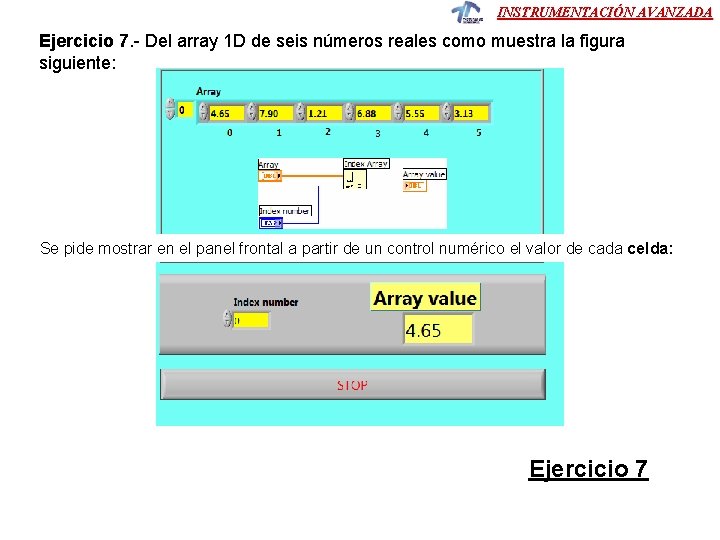

INSTRUMENTACIÓN AVANZADA Ejercicio 7. - Del array 1 D de seis números reales como muestra la figura siguiente: Se pide mostrar en el panel frontal a partir de un control numérico el valor de cada celda: Ejercicio 7

INSTRUMENTACIÓN AVANZADA Ejercicio 8. - Construir un VI a partir de un array 2 D: cuyo panel frontal muestre después de ejecutar la aplicación los siguientes datos: Ejercicio 8

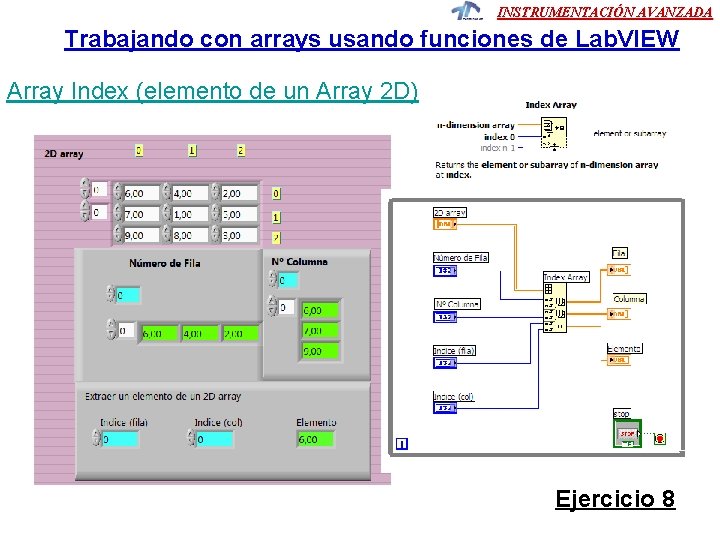

INSTRUMENTACIÓN AVANZADA Trabajando con arrays usando funciones de Lab. VIEW Array Index (elemento de un Array 2 D) Ejercicio 8

INSTRUMENTACIÓN AVANZADA Ejercicio 9. - Construir un VI que genere un array de tres filas, en la primera con los primeros cinco números, la segunda con el cuadrado de dichos números y la tercera con la raíz cuadrada. Con la función Transpose Array, obtenga el resulta final que se indica a continuación: Ejercicio 9

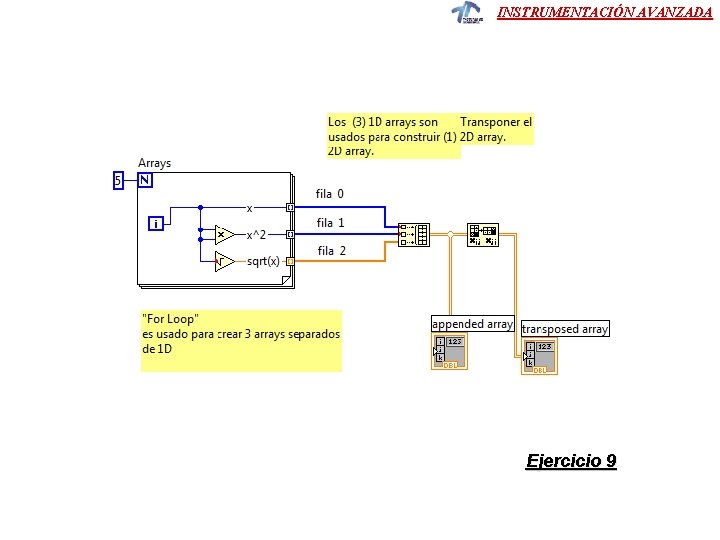

INSTRUMENTACIÓN AVANZADA Ejercicio 9

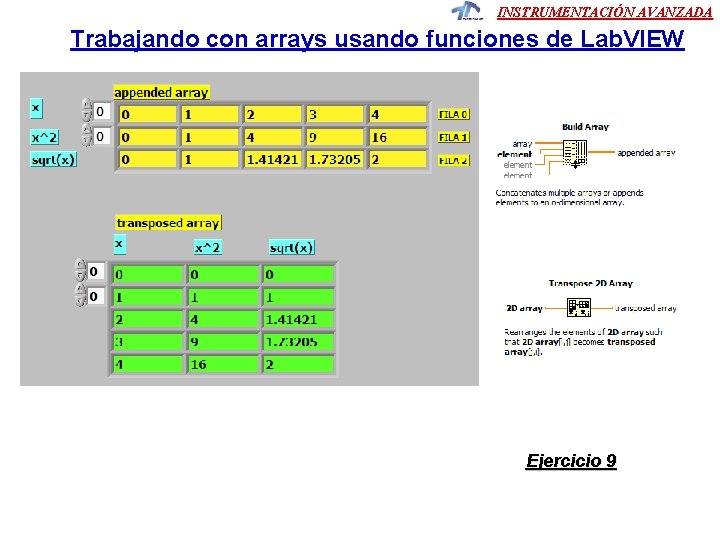

INSTRUMENTACIÓN AVANZADA Trabajando con arrays usando funciones de Lab. VIEW Ejercicio 9

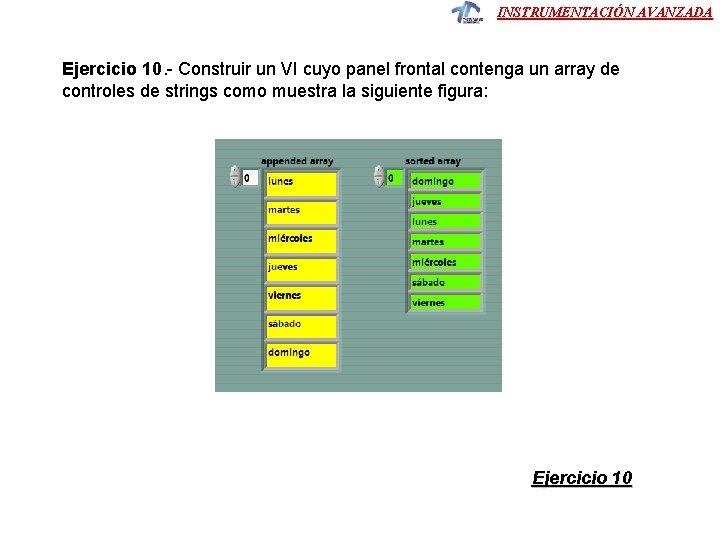

INSTRUMENTACIÓN AVANZADA Ejercicio 10. - Construir un VI cuyo panel frontal contenga un array de controles de strings como muestra la siguiente figura: Ejercicio 10

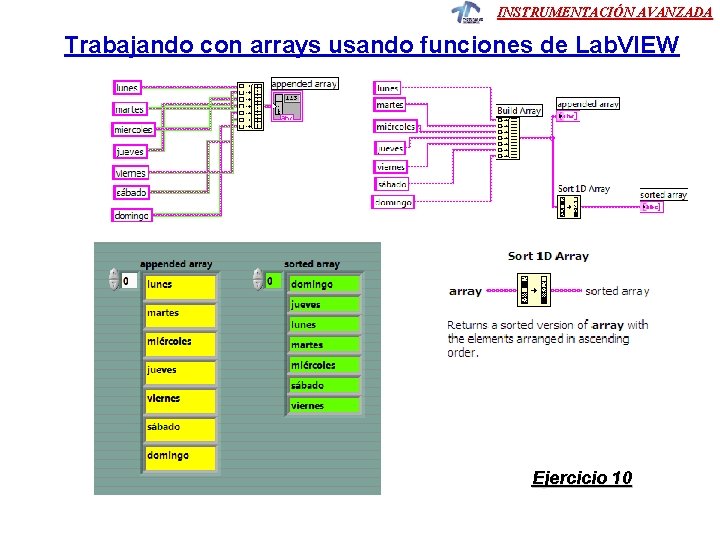

INSTRUMENTACIÓN AVANZADA Trabajando con arrays usando funciones de Lab. VIEW Ejercicio 10

INSTRUMENTACIÓN AVANZADA Ejercicio 11. - A partir de dos array de una y dos dimensiones como muestra la figura siguiente: Determine el número de elementos para el de 1 D y número de filas y columnas para el array 2 D. Ejercicio 11

INSTRUMENTACIÓN AVANZADA Trabajando con arrays usando funciones de Lab. VIEW Dimensión de un Array Ejercicio 11

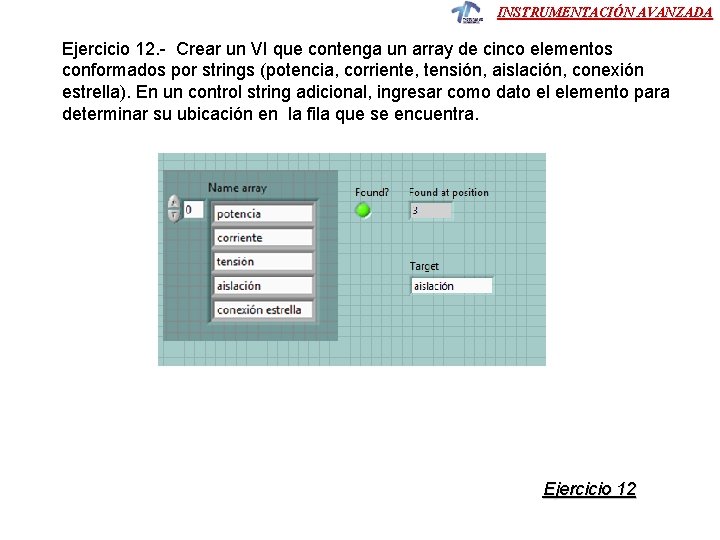

INSTRUMENTACIÓN AVANZADA Ejercicio 12. - Crear un VI que contenga un array de cinco elementos conformados por strings (potencia, corriente, tensión, aislación, conexión estrella). En un control string adicional, ingresar como dato el elemento para determinar su ubicación en la fila que se encuentra. Ejercicio 12

INSTRUMENTACIÓN AVANZADA Trabajando con arrays usando funciones de Lab. VIEW Si la función no encuentra el elemento devuelve -1 Ejercicio 12

INSTRUMENTACIÓN AVANZADA Ejercicio 13. - A partir de tres controles strings, generar un array de caracteres. Ingrese un nuevo dato en el array para ser incorporado en la fila 3. Finalmente ordenar el array alfabéticamente. Ejercicio 13

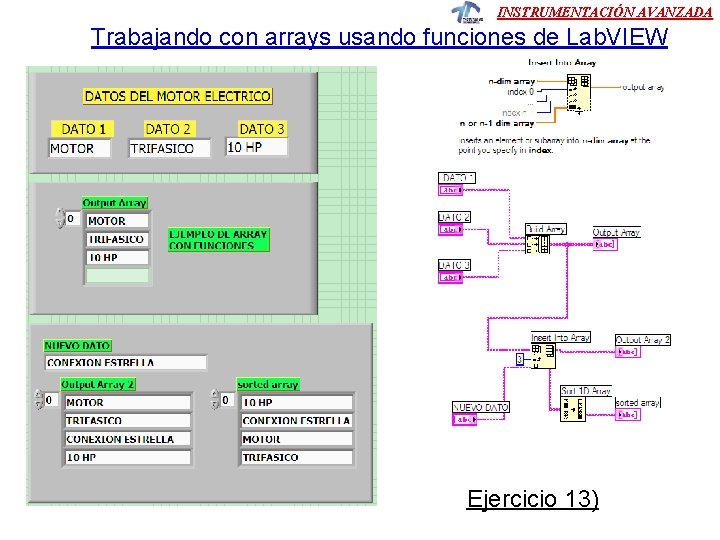

INSTRUMENTACIÓN AVANZADA Trabajando con arrays usando funciones de Lab. VIEW Ejercicio 13)

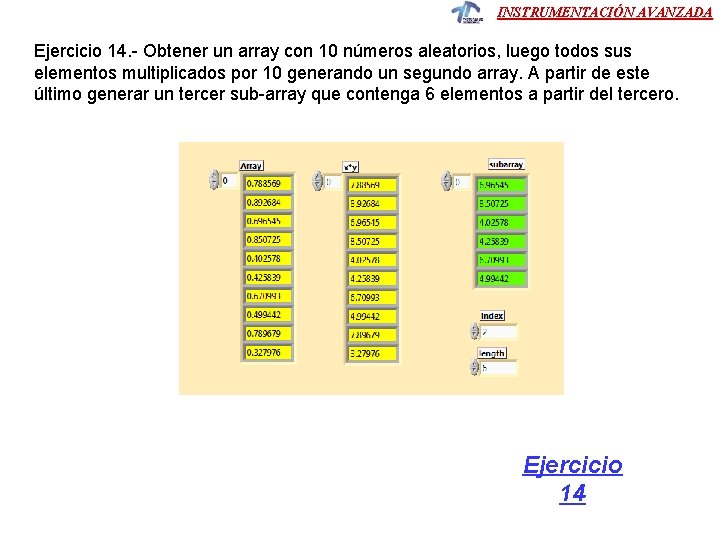

INSTRUMENTACIÓN AVANZADA Ejercicio 14. - Obtener un array con 10 números aleatorios, luego todos sus elementos multiplicados por 10 generando un segundo array. A partir de este último generar un tercer sub-array que contenga 6 elementos a partir del tercero. Ejercicio 14

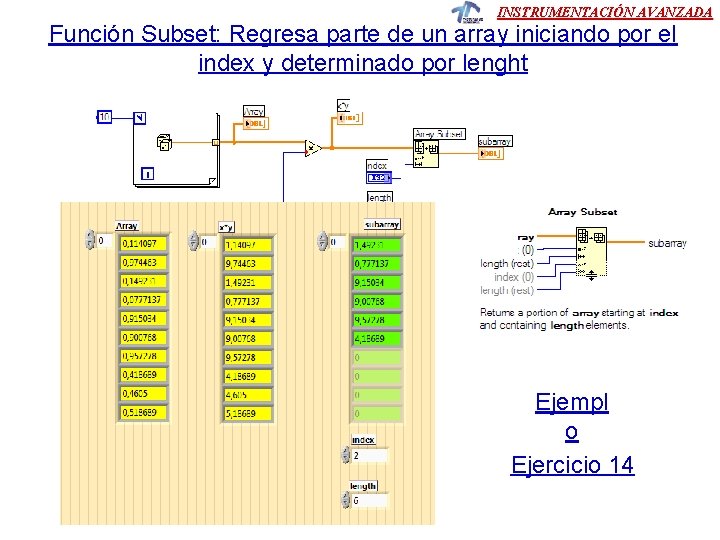

INSTRUMENTACIÓN AVANZADA Función Subset: Regresa parte de un array iniciando por el index y determinado por lenght Ejempl o Ejercicio 14

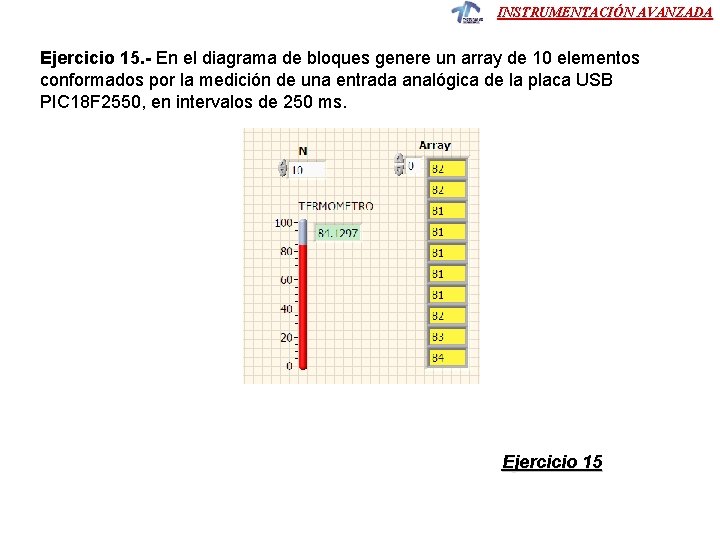

INSTRUMENTACIÓN AVANZADA Ejercicio 15. - En el diagrama de bloques genere un array de 10 elementos conformados por la medición de una entrada analógica de la placa USB PIC 18 F 2550, en intervalos de 250 ms. Ejercicio 15

INSTRUMENTACIÓN AVANZADA Ejercicio 15

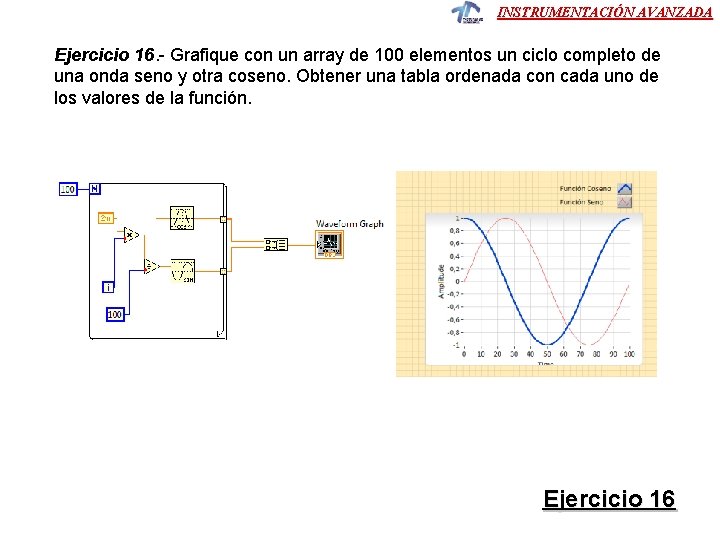

INSTRUMENTACIÓN AVANZADA Ejercicio 16. - Grafique con un array de 100 elementos un ciclo completo de una onda seno y otra coseno. Obtener una tabla ordenada con cada uno de los valores de la función. Ejercicio 16

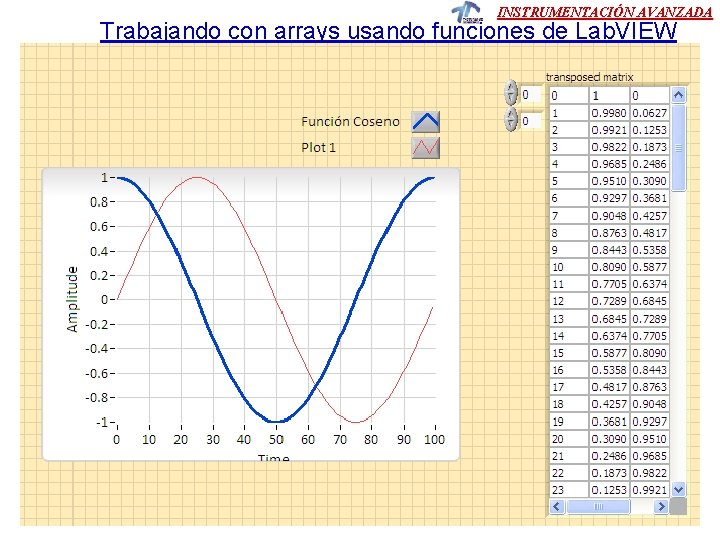

INSTRUMENTACIÓN AVANZADA Trabajando con arrays usando funciones de Lab. VIEW Ejercicio 16

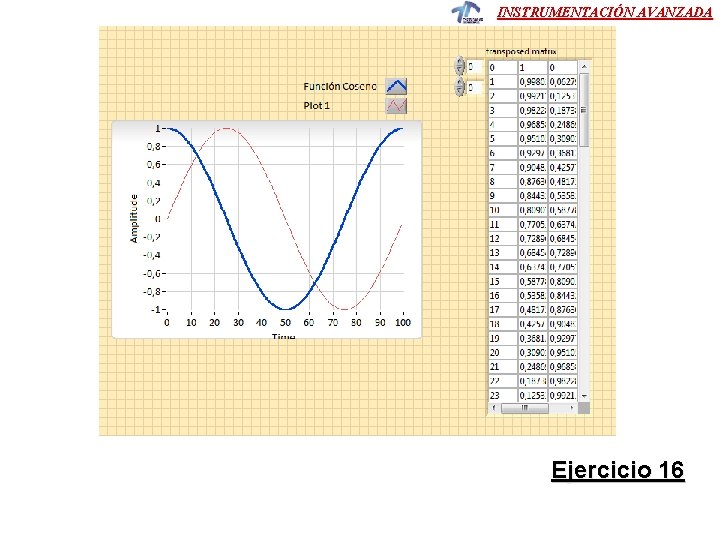

INSTRUMENTACIÓN AVANZADA Ejercicio 16

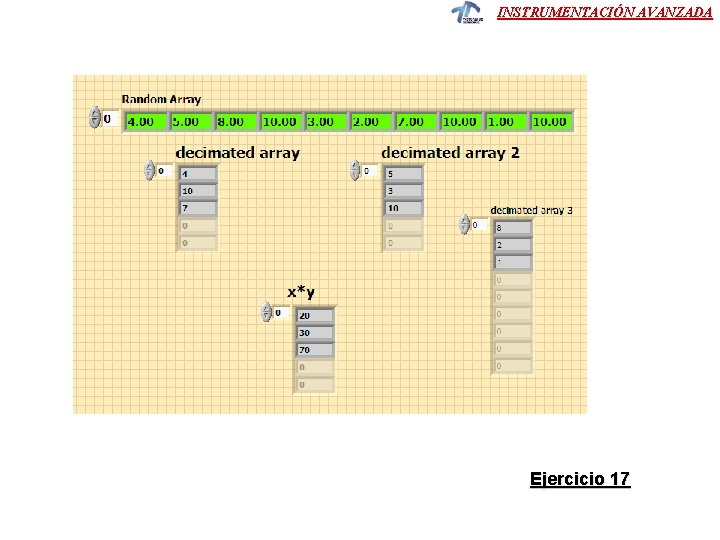

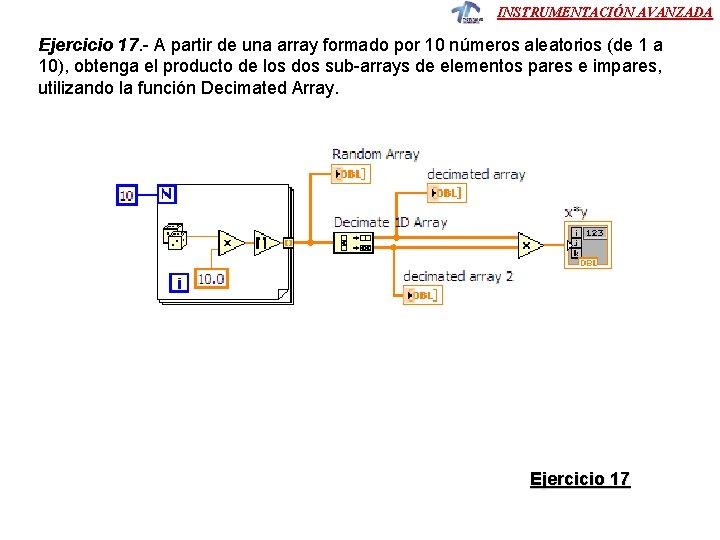

INSTRUMENTACIÓN AVANZADA Ejercicio 17. - A partir de una array formado por 10 números aleatorios (de 1 a 10), obtenga el producto de los dos sub-arrays de elementos pares e impares, utilizando la función Decimated Array. Ejercicio 17

INSTRUMENTACIÓN AVANZADA Ejercicio 17

INSTRUMENTACIÓN AVANZADA Ejercicio 17
