Instrues para o preenchimento do Caderno de Exerccios

Instruções para o preenchimento do Caderno de Exercícios

O Caderno de Exercícios deve ser elaborado a partir de 2 principais etapas: 1) Preparação da base (vegetal); 2) Preenchimento das folhas (6).

1) Preparação da base (vegetal) • Obter o nome da carta 1/50. 000 e a eqüidistância com o professor (1 carta por dupla); • Utilizar a carta cedida na aula, usar a mapoteca ou adquirir a carta no IBGE ou fazer download e imprimir o arquivo na mesma escala (1 para 1). • IBGE: Rua Urussuí, 93 - SP F: 2105 -8242 • ftp: //geoftp. ibge. gov. br/mapas/topograficos/topo 50/pdf/

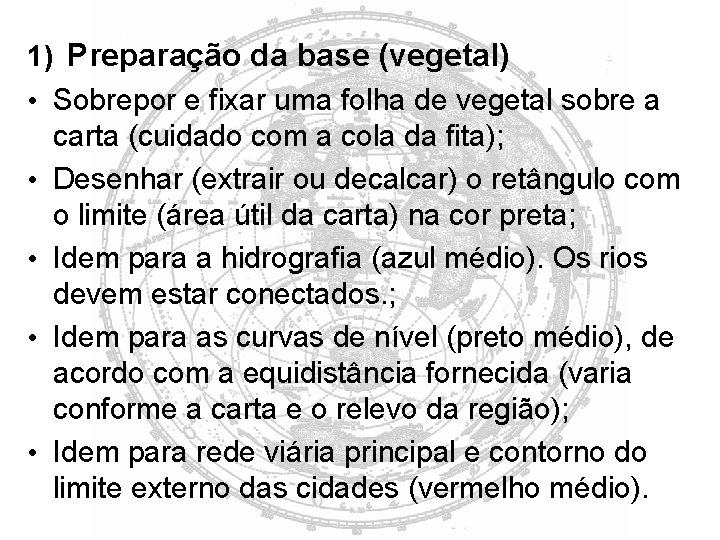

1) Preparação da base (vegetal) • Sobrepor e fixar uma folha de vegetal sobre a carta (cuidado com a cola da fita); • Desenhar (extrair ou decalcar) o retângulo com o limite (área útil da carta) na cor preta; • Idem para a hidrografia (azul médio). Os rios devem estar conectados. ; • Idem para as curvas de nível (preto médio), de acordo com a equidistância fornecida (varia conforme a carta e o relevo da região); • Idem para rede viária principal e contorno do limite externo das cidades (vermelho médio).

1) Preparação da base (vegetal) Observações importantes: • Não escrever cotas ou nomes dos rios no vegetal; • Não preencher os lagos ou representar as áreas inundáveis (tracejado); • Não usar caneta fina, pois pode sumir na redução; • Desenhar o norte da carta, fora do limite (área útil da carta); • Reduzir o vegetal, via copiadora, de forma a preencher o quadrado das folhas do caderno.

2) Preenchimento das folhas (6)

Articulação das cartas é uma representação gráfica dos contornos de uma carta e das cartas adjacentes (IBGE, 1983).

As cartas topográficas se articulam conforme um esquema adotado pelo Brasil como compromisso para integrar a Carta Internacional do Mundo (CIM), na escala 1: 1. 000. Essas cartas possuem formato uniforme, abrangem quatro por seis graus, representam feições topográficas e cobrem toda a extensão do globo.

Cada carta está associada a um índice. As latitudes estão associadas a duas letras e as longitudes são representadas por números (origem o Antemeridiano de Greenwich). Uma carta 1: 1. 000 é a origem para a subdivisão das cartas em escala maiores

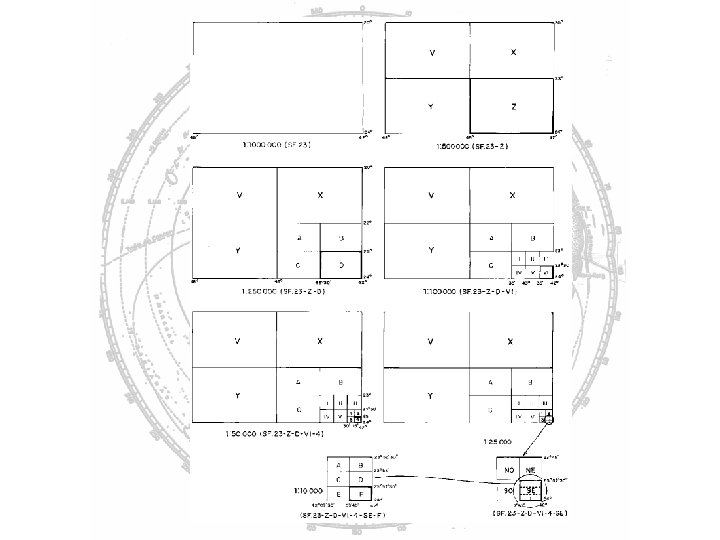

Como preencher o retângulo da primeira página do caderno de exercícios? Reproduzir o esquema de articulação, da escala 1: 1. 000 até a escala da carta 1: 50. 000; Destacar (hachurar) a carta topográfica do exercício

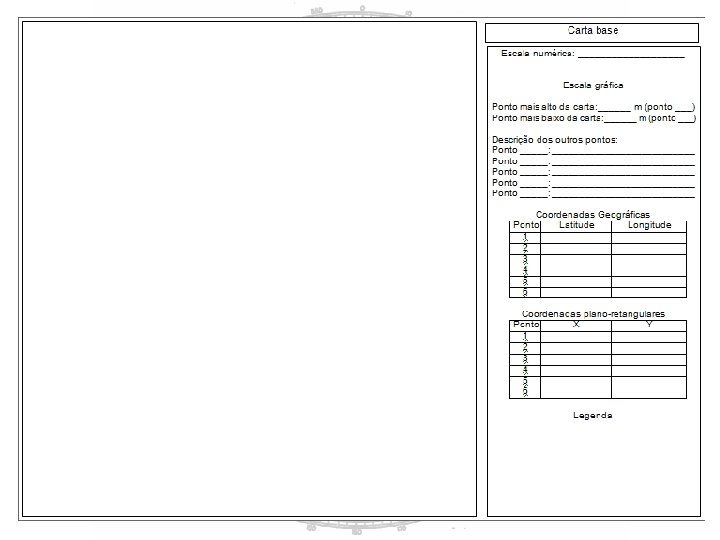

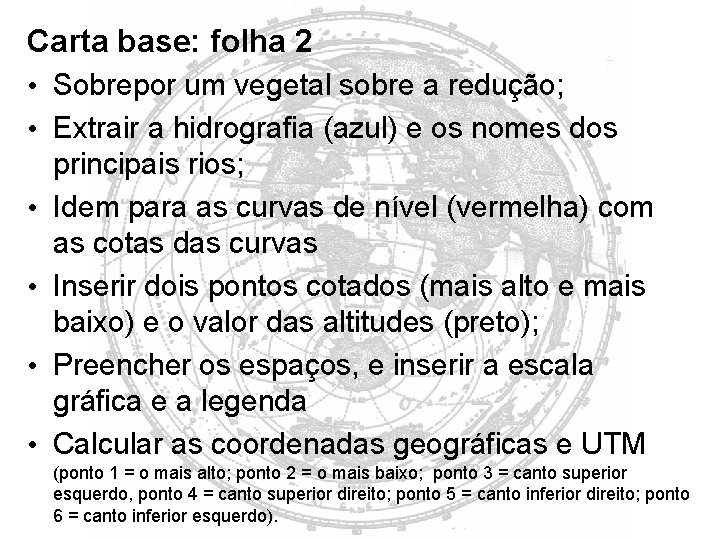

Carta base: folha 2 • Sobrepor um vegetal sobre a redução; • Extrair a hidrografia (azul) e os nomes dos • • principais rios; Idem para as curvas de nível (vermelha) com as cotas das curvas Inserir dois pontos cotados (mais alto e mais baixo) e o valor das altitudes (preto); Preencher os espaços, e inserir a escala gráfica e a legenda Calcular as coordenadas geográficas e UTM (ponto 1 = o mais alto; ponto 2 = o mais baixo; ponto 3 = canto superior esquerdo, ponto 4 = canto superior direito; ponto 5 = canto inferior direito; ponto 6 = canto inferior esquerdo).

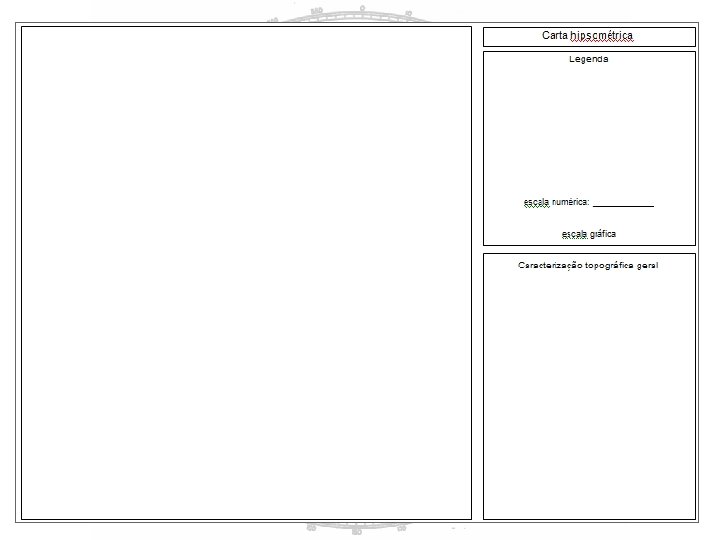

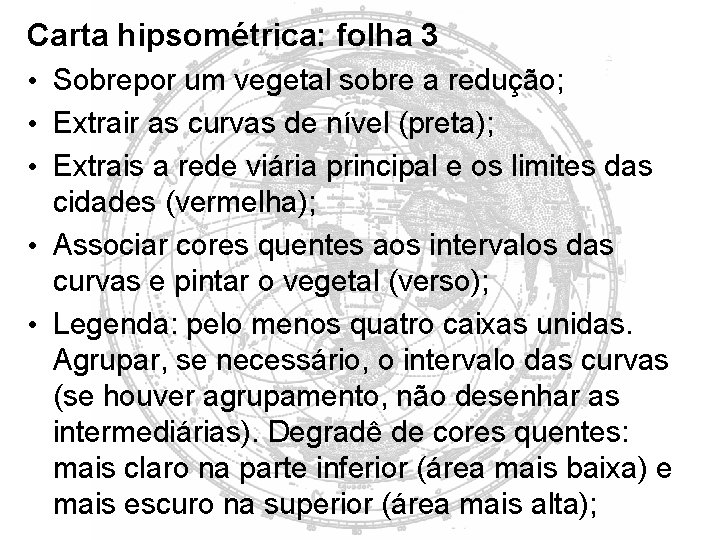

Carta hipsométrica: folha 3 • Sobrepor um vegetal sobre a redução; • Extrair as curvas de nível (preta); • Extrais a rede viária principal e os limites das cidades (vermelha); • Associar cores quentes aos intervalos das curvas e pintar o vegetal (verso); • Legenda: pelo menos quatro caixas unidas. Agrupar, se necessário, o intervalo das curvas (se houver agrupamento, não desenhar as intermediárias). Degradê de cores quentes: mais claro na parte inferior (área mais baixa) e mais escuro na superior (área mais alta);

Carta hipsométrica: folha 3 • Inserir a escalas numéricas e gráfica; • Representar a legenda conforme mencionado; • Representar duas linhas do perfil topográfico (preto) • Escrever um texto sobre as características do relevo, eventualmente a posição das cidades e estradas.

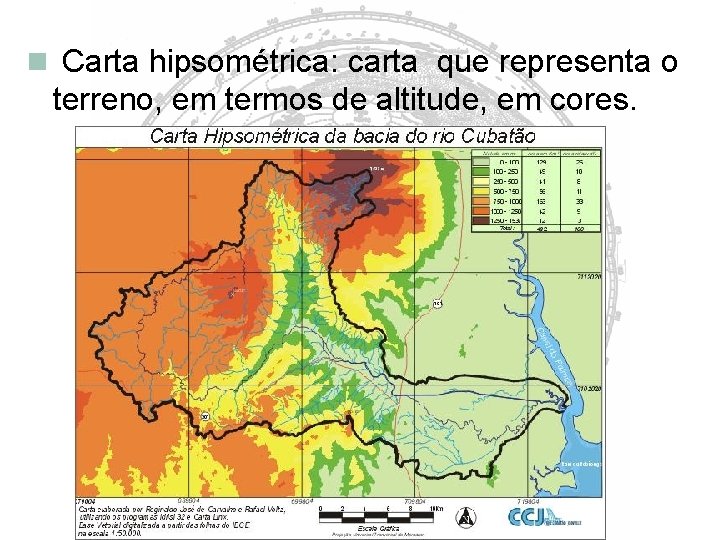

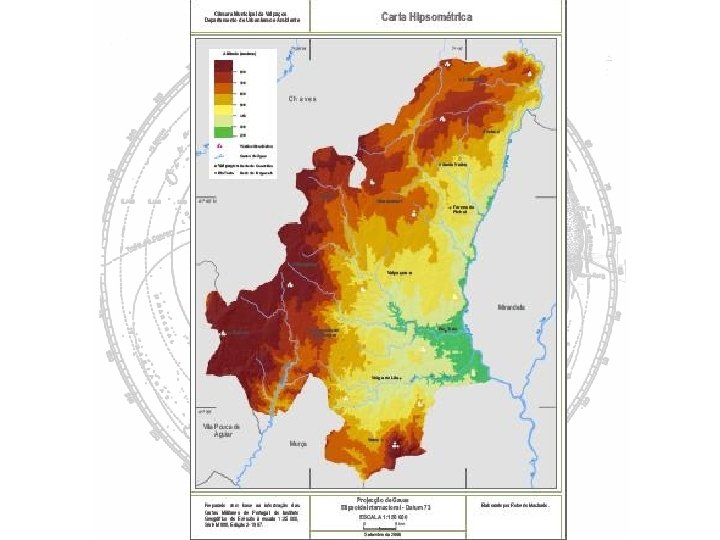

Carta hipsométrica: carta que representa o terreno, em termos de altitude, em cores.

Como elaborar uma carta hipsométrica? Agrupar curvas de nível; Associar cores aos intervalos; Usar um degradê de cores quentes, do mais claro (mais baixo) para o mais escuro (mais alto).

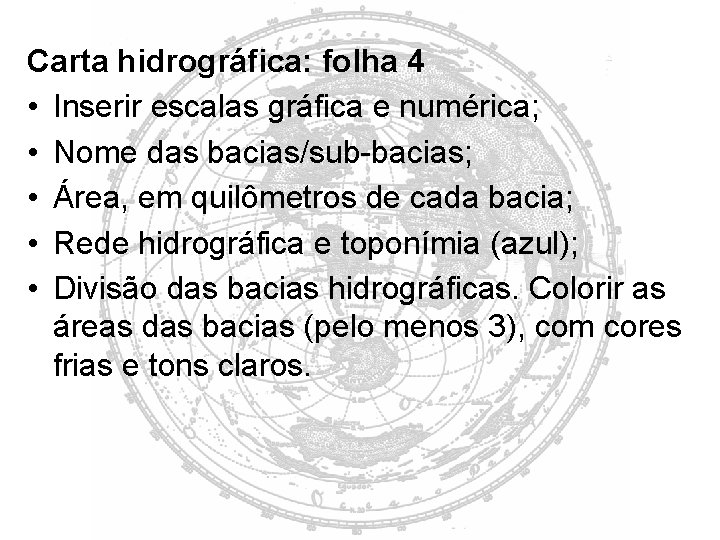

Carta hidrográfica: folha 4 • Inserir escalas gráfica e numérica; • Nome das bacias/sub-bacias; • Área, em quilômetros de cada bacia; • Rede hidrográfica e toponímia (azul); • Divisão das bacias hidrográficas. Colorir as áreas das bacias (pelo menos 3), com cores frias e tons claros.

Como elaborar a carta hidrográfica? Delimitar as bacias (ver texto de Rodrigues, C. 2005 in: Venturi, L. B. Praticando Geografia). Traçar os limites percorrendo os interflúvios (divisores de água), próximos às cabeceiras, usando os pontos cotados como referência.

Como calcular a área de uma bacia hidrográfica? Utilizar um papel milimetrado sob carta hidrográfica; Contar e riscar os retângulos maiores (1 cm 2) e, posteriormente, os menores, até chegar nos milímetros quadrados, de forma a abranger toda a área da bacia; Multiplicar o número de centímetros ou milímetros quadrados pelo valor obtido pela escala.

Como calcular a área de uma bacia hidrográfica? Na escala 1: 50. 000 1 cm = 0, 5 km (500 m) Então: 1 cm 2 = 0, 25 km 2

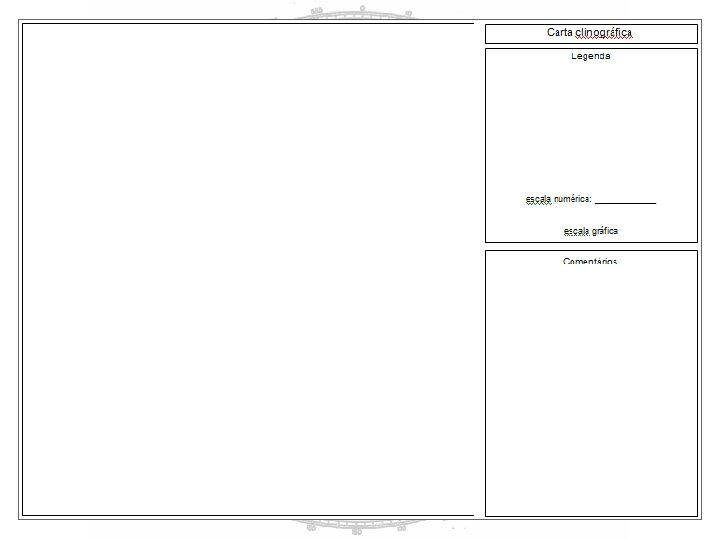

Carta clinográfica: folha 5 Representa a declividade do terreno. Mais detalhes em : Biasi, M. A carta clinográfica: os métodos de representação e a sua confecção. Revista do Departamento de Geografia, v. 6, 1992. Disponível em: http: //www. geografia. fflch. usp. br/inferior/laboratorio s/lcarto_ori/PAGINA%20 DO%20 LABCART/artigos/ artigo 02. html

Elaboração da carta clinográfica 1) Escolher 9 quadrículas UTM (3 x 3) da carta topográfica (12 x 12 cm). Deve mostrar alguma diferença de altitude; 2) Definir as classes de declividade (até 5%, 5 a 12%, 12 a 30% maior do que 30%); 3) Construir um ábaco; 4) Percorrer as curvas de nível com o ábaco e marcar as declividades; 5) Colorir os intervalos; 6) Criar a legenda.

Ábaco 3. 1) Recorte um retângulo de 3 x 6 cm de acetato (plástico transparente); 3. 2) Calcule os intervalos: Declividade = eq x 100% espaçamento (incógnita) Ex: escala 1/50. 000, equid 20 m e declividade 5% 5 = 20 x 100 espaçamento = 400 m (na escala 1: 50. 000)

Ábaco Transformar metros para a unidade do ábaco: 1 cm = 500 m xcm = 400 m 500 x = 400 x= 400/500 = 0, 8 cm 5% declividade = 0, 8 cm no ábaco 5% = 8 mm 12% = 3 mm 30% = 1 mm

Ábaco 3. 3) Desenhe a figura abaixo no acetato +- 1 cm 5 cm 3. 4) Coloque a régua perpendicular ao traço horizontal do ábaco e marque onde a distância entre as duas linhas for igual a 8 mm. Repita o mesmo procedimento para as outras classes de declividade (5% = 8 mm, 12% = 3 mm, 30% = 1 mm)

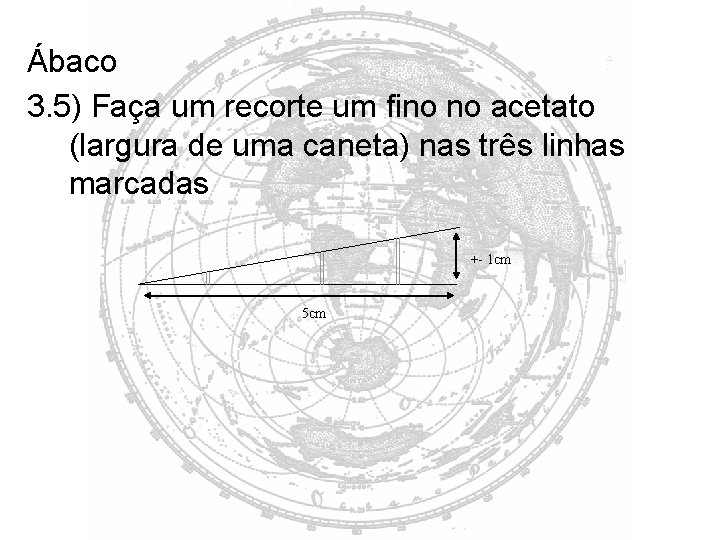

Ábaco 3. 5) Faça um recorte um fino no acetato (largura de uma caneta) nas três linhas marcadas +- 1 cm 5 cm

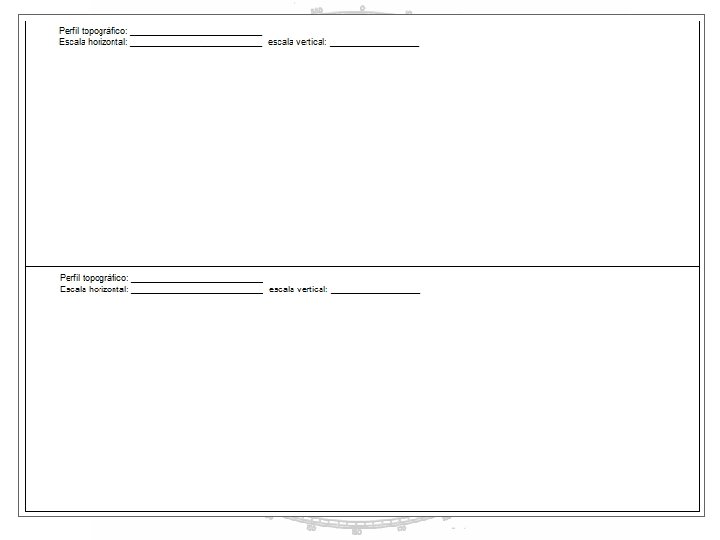

Perfis topográficos: folha 6 Definir duas áreas com variação de relevo significativa na carta; Desenhar duas linhas de 30 cm cada no papel vegetal; Utilizar duas fitas de papel para transferir as curvas e rios da carta para o caderno de exercícios Calcule e represente, numérica e graficamente a escala vertical do perfil (a horizontal é igual para todos, 1: 50. 000)
