Instituto Tecnolgico Superior de Misantla Interconectividad de Redes

Instituto Tecnológico Superior de Misantla. Interconectividad de Redes (IFE 0417) Licenciatura en Informática Unidad I: Redes de Área Amplia 1. 1. - Interconexión de redes. MODEM, Multiplexor, Switch, Hub, Repetidor, Puente, Router, Gateway, Tunelizacion de protocolos, Redes Virtuales. 1. 2. - Protocolos en redes WAN: - PPTP (Point to Point Tunneling Protocol). - PPP (Point to Point Protocol). - PSTN (Public Switched Telephone Network) 1. 3. - Uniones y conexiones WAN - DDS, DS 0, DS 1, T 1, E 1, T 3, Switched 56. - X. 25, Frame Relay, ISDN, ATM, SMDS, Tecnología ADSL, SONET. - Circuito Virtuales. 1. 4. -Redes Publicas

PROVEEDORES DE SERVICIOS WAN

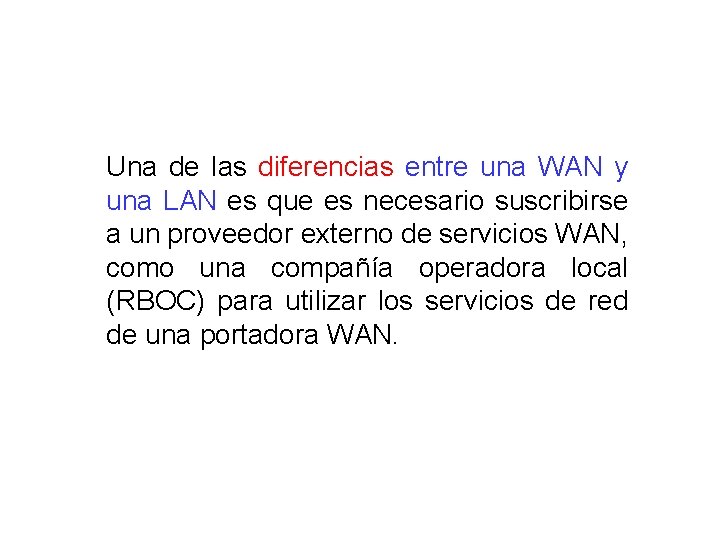

Una de las diferencias entre una WAN y una LAN es que es necesario suscribirse a un proveedor externo de servicios WAN, como una compañía operadora local (RBOC) para utilizar los servicios de red de una portadora WAN.

Una WAN conecta las ubicaciones de una organización entre sí, con las ubicaciones de otras organizaciones, con servicios externos (como bases de datos) y con usuarios remotos. Las WAN generalmente transportan varios tipos de tráfico, tales como voz, datos y vídeo.

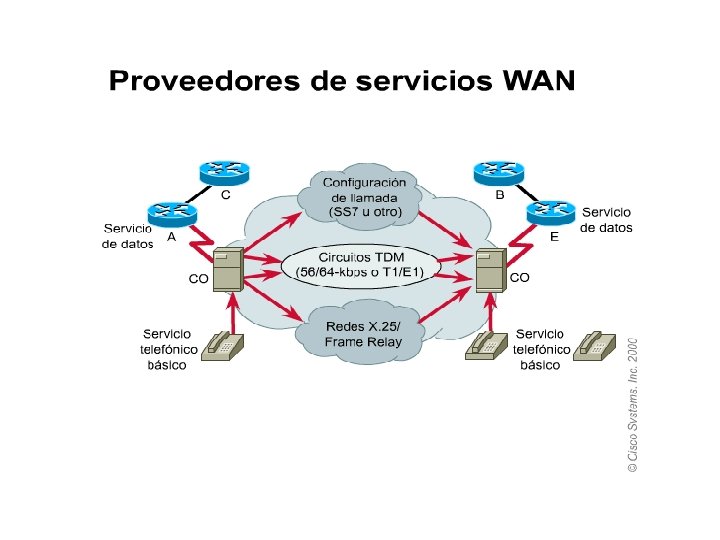

Los servicios telefónicos y de datos son los servicios WAN de uso más generalizado. Los servicios telefónicos y de datos se conectan desde el punto de presencia (POP) del edificio con la oficina central (CO) del proveedor de la WAN. La CO es la oficina de la compañía telefónica local con la que se conectan todos loops locales en un área determinada y en la que se produce la conmutación de circuitos de las líneas del suscriptor.

Servicios de proveedores WAN Configuración de llamada (también denominada señalización): Establece y despeja las llamadas entre los usuarios telefónicos. Utiliza un canal telefónico individual que no se utiliza para otro tipo tráfico. La configuración de llamada que se utiliza más comúnmente es el Sistema de señalización número 7 (SS 7), que utiliza mensajes y señales de control telefónico entre los puntos de transferencia en el camino hacia el destino al que se llama.

Servicios de proveedores WAN Multiplexión por división de tiempo (TDM): La información de distintas fuentes tiene una asignación de ancho de banda en un medio único. La conmutación de circuitos utiliza la señalización para determinar la ruta de llamada, que es una ruta dedicada entre el emisor y el receptor. Al multiplexar el tráfico en divisiones de tiempo fijas, TDM evita el congestionamiento de las instalaciones y los retardos variables. El servicio telefónico básico y la RDSI utilizan circuitos TDM.

Servicios de proveedores WAN Frame Relay: La información contenida en tramas comparte el ancho de banda con otros suscriptores de la WAN Frame Relay es un servicio multiplexado estadístico que, a diferencia de TDM, utiliza identificadores de capa 2 y circuitos virtuales permanentes. Además, la conmutación de paquetes de Frame Relay utiliza el enrutamiento de Capa 3, en el que el paquete contiene direccionamiento de emisor y receptor.

Identificador de conexión de enlace de datos (DLCI) Interfaz de administración local (LMI)

Proveedores de Servicios WAN Cuando una organización se suscribe a un proveedor de servicios WAN externo para los recursos de red, el proveedor le otorga requisitos de conexión al suscriptor, tales como el tipo de equipo que se debe utilizar para recibir servicios

Proveedores de Servicios WAN Equipo terminal del abonado (CPE): Los dispositivos ubicados físicamente en las instalaciones del suscriptor. Incluye tanto los dispositivos que son propiedad del suscriptor como los que el proveedor de servicios le alquila al suscriptor.

Proveedores de Servicios WAN Demarcación (o demarc): El punto donde termina el CPE y comienza la porción de loop local del servicio. A menudo se ubica en el POP de un edificio. Loop local (o "última milla"): Cableado (por lo general cableado de cobre) que se extiende desde la demarcación hacia la oficina central del proveedor de servicios WAN.

Proveedores de Servicios WAN Switch CO (de la oficina central): Servicio de conmutación que suministra el punto de presencia más cercano para el servicio WAN del proveedor.

Proveedores de Servicios WAN Red de larga distancia: Switches e instalaciones colectivos (denominados enlaces troncales) dentro de la nube del proveedor de WAN. El tráfico del que realiza la llamada puede atravesar un enlace troncal hacia un centro primario, luego hacia un centro de sección y luego hacia un centro de portadora regional (o internacional) a medida que la llamada recorre la distancia hacia el destino.

Normalmente, el DTE es el router y el DCE es el dispositivo que se utiliza para convertir los datos del usuario del DTE en una forma que sea aceptable para la instalación del servicio WAN. Por ejemplo, el DCE puede ser: - El módem conectado. - La unidad de servicio de canal/unidad de servicio de datos (CSU/DSU). - Adaptador de terminal/terminación de la red 1 (TA/NT 1).

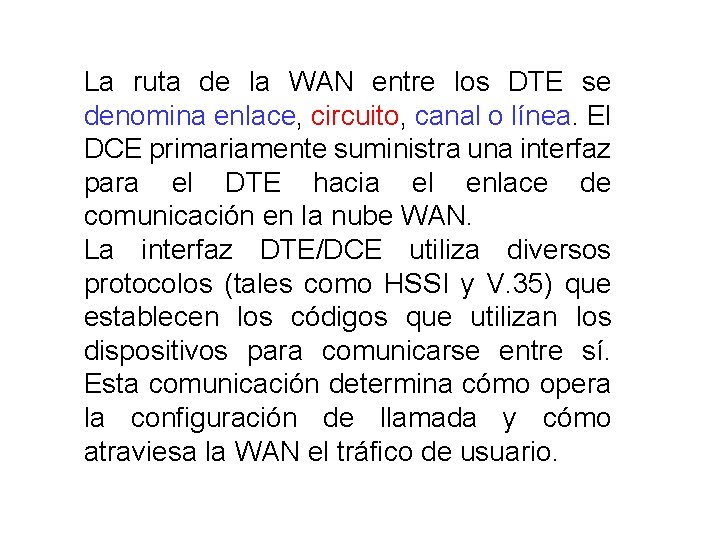

La ruta de la WAN entre los DTE se denomina enlace, circuito, canal o línea. El DCE primariamente suministra una interfaz para el DTE hacia el enlace de comunicación en la nube WAN. La interfaz DTE/DCE utiliza diversos protocolos (tales como HSSI y V. 35) que establecen los códigos que utilizan los dispositivos para comunicarse entre sí. Esta comunicación determina cómo opera la configuración de llamada y cómo atraviesa la WAN el tráfico de usuario.

Un circuito virtual es un circuito lógico, en oposición a un circuito punto a punto, creado para asegurar la comunicación confiable entre dos dispositivos de red. Existen dos tipos de circuitos virtuales: los circuitos virtuales conmutados (SVC) y los circuitos virtuales permanentes (PVC).

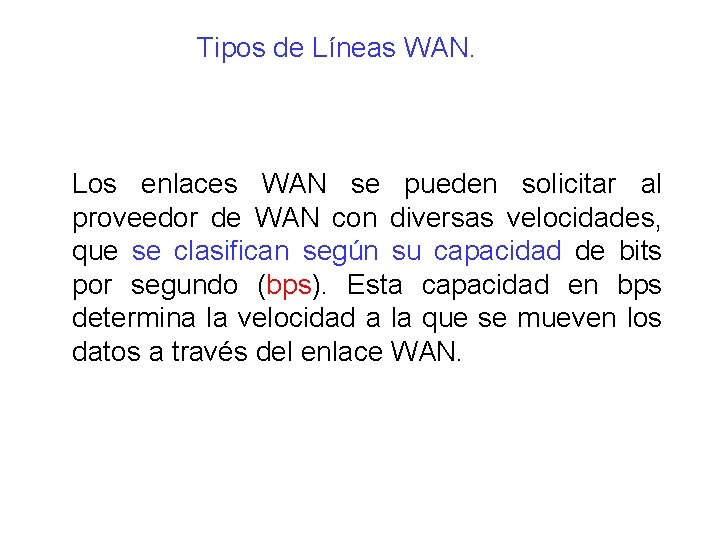

Tipos de Líneas WAN. Los enlaces WAN se pueden solicitar al proveedor de WAN con diversas velocidades, que se clasifican según su capacidad de bits por segundo (bps). Esta capacidad en bps determina la velocidad a la que se mueven los datos a través del enlace WAN.

• DISPOSITIVOS WAN

Dispositivos WAN. Un switch WAN es un dispositivo de networking multipuerto, que normalmente conmuta tráfico, como Frame Relay, X. 25 y el servicio de datos conmutados multimegabit (SMDS). Los switches WAN normalmente operan en la capa de enlace de datos del modelo OSI.

Dispositivos WAN La siguiente figura ilustra dos routers en extremos remotos de una WAN, conectados a través de switches WAN. En este ejemplo, los switches filtran, envían e inundan tramas basándose en la dirección destino de cada trama.

Dispositivos WAN. Un módem es un dispositivo que interpreta señales digitales y analógicas modulando y demodulando la señal, permitiendo que los datos se transmitan a través de líneas telefónicas de grado de voz. En el origen, las señales digitales se convierten a una forma adecuada para su transmisión a través de las instalaciones de comunicación analógica. En el destino, estas señales analógicas se devuelven a su forma digital.

Dispositivos WAN. La figura ilustra una conexión de módem a módem simple a través de una WAN.

Dispositivos WAN. Una CSU/DSU es un dispositivo de interfaz digital, o a veces dos dispositivos digitales separados, que adaptan la interfaz física en un dispositivo DTE (como una terminal) a la interfaz de un dispositivo DCE (como un switch) en una red de portadora conmutada.

Dispositivos WAN. La figura ilustra la ubicación de la CSU/DSU en una implementación WAN. A veces, las CSU/DSU se incorporan al router.

Dispositivos WAN. Un adaptador de terminal (TA) RDSI es un dispositivo que se utiliza para realizar las conexiones de la interfaz de acceso básico (BRI) RDSI a otras interfaces.

Dispositivos WAN.
