Instituto Tecnolgico Industrial Comercial Puerto de Mejillones SEGURIDAD

Instituto Tecnológico Industrial Comercial “Puerto de Mejillones”

SEGURIDAD INDUSTRIAL Y MEDIO AMBIENTE SIM-100 EQUIPOS DE PROTECCIÓN IMDIVIDUAL Doc. Arq. Jorge Medrano

EQUIPO DE PROTECCIÓN INDIVIDUAL (EPI) ¿QUÉ ES UN EPI? Cualquier equipo destinado a ser llevado o sujetado por el trabajador para que le proteja de los riesgos que puedan amenazar su integridad física. También, los complementos o accesorios que tengan la misma finalidad.

EQUIPO DE PROTECCIÓN INDIVIDUAL (EPI) ¿QUÉ ES UN EPI? • Los EPIs no reducen el “riesgo o el peligro”. Solamente protegen al individuo del ambiente y del grado de exposición.

OBSERVACIONES GENERALES • Siempre primarán las medidas de protección colectiva a la individual, y su objetivo será la eliminación de los distintos riesgos. • La ropa de trabajo corriente no se considera un EPI. • Los EPI no eliminan los riesgos, sólo minimizan las consecuencias. • Deben considerarse complementarios a la protección colectiva, nunca deben sustituirla. • Los EPI deberán utilizarse cuando los riesgos no se puedan evitar o limitarse por medios de protección colectiva.

FACTORES A TENER EN CUENTA PARA ESTABLECER EL CORRECTO USO DE LOS EPI EN LA EMPRESA Estudio de necesidades → Con sus condicionantes técnicos y económicos. Selección del equipo → Grado de protección adecuado, homologación, grado de participación en la selección. Información → Mentalizar y convencer a los trabajadores de los beneficios de su uso. Normativa interna → Regular su empleo en los puestos de trabajo. Legislación → Cumplimiento de normas y reglamentos, etc. Supervisión → Para conocer el grado de utilización y de aceptación, la idoneidad, etc.

FACTORES A TENER EN CUENTA PARA ESTABLECER EL CORRECTO USO DE LOS EPI EN LA EMPRESA Concientización Mentalizar y convencer a los trabajadores de los beneficios de su uso. La Prevención es cuestión de todos, afecta y beneficia a TODOS.

EXIGENCIAS ESENCIALES DE LOS EPI Que proteja contra el riesgo. Que no genere nuevos riesgos. Que no dificulte el trabajo. Que se adapte a cada persona. Que sea cómodo. Que se pueda quitar y poner fácilmente. Que lleve el marcado CE. EL USO DE PROTECCIONES NO HOMOLOGADAS O CADUCADAS, EQUIVALE A NO USAR NINGUNA.

4 ASPECTOS INDISPENSABLES: CA - Certificado de Aprobación: El EPI debe tener grabado en su cuerpo el nombre del fabricante y el número del “CA”. Registro del fabricante: Documento emitido por el Ministerio de Trabajo a las empresas autorizadas para fabricar el EPI.

CATEGORÍAS DE LOS EPI Según al tipo de riesgo al que nos enfrentemos tendremos tres categorías para los EPI: Categoría I: Contra riesgos mínimos. Requisitos: Marcado CE. Declaración de conformidad CE del fabricante.

CATEGORÍAS DE LOS EPI Categoría II: Contra riesgos graves. Requisitos: Marcado CE. Declaración de conformidad CE. Examen “CE de tipo”, antes de su comercialización, por un organismo acreditado de certificación europea.

CATEGORÍAS DE LOS EPI Categoría III: Contra riesgos muy graves o mortales. Requisitos. Marcado CE. Declaración de conformidad CE. Examen “CE de tipo”. Sistema de garantía de calidad CE, que utilizará uno de los siguientes procedimientos: Sistema de garantía de calidad CE del producto final. Sistema de garantía de calidad CE de la producción en vigilancia.

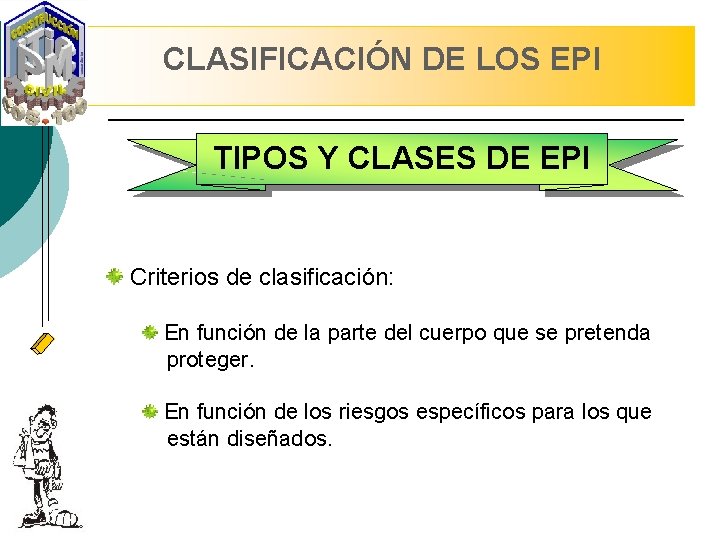

CLASIFICACIÓN DE LOS EPI TIPOS Y CLASES DE EPI Criterios de clasificación: En función de la parte del cuerpo que se pretenda proteger. En función de los riesgos específicos para los que están diseñados.

CLASIFICACIÓN DE LOS EPI TIPOS Y CLASES DE EPI En función de la parte del cuerpo que se pretenda proteger: Parte protegida: Total (cuerpo completo). Cabeza. Cara y ojos. Tronco y abdomen. Brazos y manos. Piernas y pies. Vías respiratorias. Oídos.

CLASIFICACIÓN DE LOS EPI TIPOS Y CLASES DE EPI En función de los riesgos específicos para los que están diseñados: Equipos de protección: • De riesgos químicos. • De protección auditiva. • De riesgos térmicos. • De riesgos mecánicos. • De riesgos eléctricos. • De riesgos biológicos. • De radiaciones ionizantes. • De riesgos de intemperie.

SELECCIÓN DE LOS EPI Criterios de selección : Un EPI mal seleccionado puede aumentar el riesgo de accidentes, no evitarlos; La selección de EPI estara en función a las especificaciones de los fabricantes y pueden ser considerados aspectos deseables e indispensables. De acuerdo con las necesidades, los riesgos intrínsecos de las actividades y las partes del cuerpo a ser protegidas.

OBSERVACIONES ¿CUÁNDO USAR? Durante la ejecución de actividades de rutina o en emergencias, de acuerdo con el grado de exposición. En caso de dudas o desconocimiento del grado de exposición a que se estará expuesto, deberán siempre ser utilizados los EPIs de protección máxima;

PROTECCIÓN DEL CRANEO CASCO DE SEGURIDAD

¡ El principal objetivo del casco de seguridad es proteger la cabeza de quien lo usa de peligros y golpes mecánicos. También puede proteger frente a otros riesgos de naturaleza mecánica, térmica o eléctrica.

CASCO DE SEGURIDAD COMPONENTES : CASQUETE → Elemento de material duro y terminación lisa que forma la externa del casco. VISERA → Prolongación del casquete por encima de los ojos. ALA → Borde que circunda el casquete. ARNÉS → Conjunto de elementos que constituyen el medio para mantener el casco sobre la cabeza y absorbe la energía cinética de un impacto. BANDA DE CABEZA → Parte del arnés que rodea total o parcialmente la cabeza por encima de los ojos, representa aproximadamente la circunferencia mayor de la cabeza. BANDA DE NUCA → Banda regulable que se ajusta detrás de la cabeza y que puede ser una parte integrante de la banda de cabeza. BARBOQUEJO → Banda que se acopla bajo la barbilla para ayudar a sujetar el casco sobre la cabeza. Es opcional.

CASCO DE SEGURIDAD PARTES DEL CASCO

¡ ¡ ¡ Accesorios y otros protectores de la cabeza Los cascos pueden estar equipados con pantallas protectoras de los ojos o la cara hechas de plástico, malla metálica o filtros ópticos. Pueden contar también con protectores de los oídos, cintas para sujetar el casco firmemente a la barbilla o a la nuca, y protectores de cuello o capuchas de lana para abrigarse del frío o el viento. En minas y canteras subterráneas se usan soportes para bombilla y cable. Hay también equipos protectores de la cabeza pensados para proteger al trabajador de la suciedad, el polvo, las abrasiones de la piel y los chichones. A veces se llaman chichoneras y son de plástico ligero o de lino. Cuando se trabaja cerca de máquinas herramientas, como taladradoras, tornos, devanaderas, etc. , en las que hay peligro de que se enrede el pelo, puede usarse una gorra de lino con una redecilla, redecillas con visera o un simple turbante, siempre que no tengan puntas sueltas.

CASCO DE SEGURIDAD EN EXCAVACIONES

CASCO DE SEGURIDAD TRABAJOS EN ALTURA

CASCO DE SEGURIDAD TRABAJOS DEBAJO

CASCO DE SEGURIDAD

CASCO DE SEGURIDAD

PROTECCIÓN DE CARA Y OJOS: PANTALLAS Y GAFAS Protegen contra impactos, salpicaduras y radiaciones. Principales riesgos a los que están sometidos la cara y los ojos: Impacto de partículas sólidas volantes. Salpicaduras de líquidos corrosivos, productos calientes, incandescentes, etc. Radiaciones visibles e invisibles.

PROTECCIÓN DE CARA Y OJOS: PANTALLAS Y GAFAS Requisitos básicos para su elección: Resistencia al impacto. Buenas cualidades ópticas. Ligereza. Indeformabilidad. Filtro de radiaciones.

PROTECCIÓN DE CARA Y OJOS: PANTALLAS Y GAFAS

PROTECCIÓN DE CARA Y OJOS: PANTALLAS Y GAFAS

PROTECCIÓN DEL APARATO AUDITIVO: TAPONES – OREJERAS Se utilizan para reducir el ruido que percibe una persona en un ambiente ruidoso. Se tienen que utilizar obligatoriamente cuando se esté expuesto a niveles continuos diarios superiores a 90 db (A) o a 140 db pico.

PROTECCIÓN DEL APARATO AUDITIVO: TAPONES – OREJERAS Protectores auditivos más conocidos: Tapones → Diseñados para ser ajustados a la parte externa del conducto auditivo y permanecer en esa posición sin ningún dispositivo de fijación externo. Pueden ser de goma, plástico o materiales similares. Orejeras → Especie de ventosas hechas de material ligero o plástico llenas de un material absorbente del sonido. Para asegurar un confortable ajuste alrededor del oído, están cubiertas de material elástico lleno de un líquido de alta viscosidad que actúa como obturador y ayuda a amortiguar las vibraciones.

PROTECCIÓN DE EXTREMIDADES SUPERIORES: GUANTES Los guantes deben ser confortables y eficaces. Los hay de diversos tipos: manoplas, guantes de tres dedos, guantes de cinco dedos, etc. Según su utilización, están hechos de diferentes materiales: Trabajos con materiales calientes → Amianto, aluminizado, fieltro, lona, etc. Trabajos de soldadura, chispas, abrasivos → Cuero, piel, serraje/cromo. Ácidos, disolventes, gasolinas, aceites-grasa → Cloruro de polivinilo, neopreno. Electricidad, abrasión → Goma / látex. Cortes, punzantes, antideslizante, tacto fino → Nylon, lona, algodón/serraje, algodón/vinilo. Operaciones con herramientas con cortantes → Malla metálica.

PROTECCIÓN DE EXTREMIDADES SUPERIORES: GUANTES

PROTECCIÓN DE EXTREMIDADES INFERIORES: ZAPATOS, BOTAS Se utilizarán en aquellos trabajos que existan riesgos de accidentes mecánicos en los pies. Hay calzado recomendado como protección contra riesgos químicos, eléctricos, térmicos, etc.

CLASIFICACIÓN DEL CALZADO Según la modalidad de protección: Contra caída de objetos → Provisto de puntera de seguridad para protección de los dedos. Contra pinchazos en la planta del pie → Provisto de plantilla o suela de seguridad. Para la protección del pie → Provisto de puntera y plantilla o suela de seguridad. Según la región del pie a cubrir: Bota → Deberá cubrir al menos el pie y el tobillo. Zapato → Deberá cubrir totalmente el pie.

PARTES DE UNA BOTA DE PROTECCIÓN

PROTECCIÓN DE LAS VÍAS RESPIRATORIAS

PROTECCIÓN DE LAS VÍAS RESPIRATORIAS Éstos equipos se utilizan en aquellos trabajos donde los medios de protección colectiva contra el polvo, vapores y gases irritantes o tóxicos resulten insuficientes

PROTECCIÓN DE LAS VÍAS RESPIRATORIAS: La protección se consigue mediante dos sistemas • Filtración física o química del aire inhalado. • Aislamiento de las vías respiratorias del aire del ambiente y aportación del aire limpio.

SISTEMAS DE PROTECCIÓN DE LAS VÍAS RESPIRATORIAS: Filtración física o química del aire inhalado.

SISTEMAS DE PROTECCIÓN DE LAS VÍAS RESPIRATORIAS: Aislamiento de las vías respiratorias del aire del ambiente y aportación del aire limpio.

TIPOS DE PROTECCIÓN DE LAS VÍAS RESPIRATORIAS Según el sistema de filtración del aire, tendremos: Mascarilla autofiltrante → Su uso suele limitarse a ambientes de contaminación limitados. Mascarilla de filtros intercambiables → Tienen dos tipos de filtros: Filtros mecánicos → Contra polvo, humos y nieblas Filtros químicos → Son diferentes, según el contaminante que deban retener: vapores orgánicos, monóxido de carbono, cloro, amoníaco, gases ácidos, etc.

PROTECCIÓN DE LAS VÍAS RESPIRATORIAS: MASCARILLAS

PROTECCIÓN DE LAS VÍAS RESPIRATORIAS Los equipos de protección basados en el aislamiento de las vías respiratorias y aportación de aire limpio son básicamente: Equipos autónomos → El oxígeno procede de una botella a presión que transporta el usuario, y el aire exhalado sale directamente al exterior. Equipos de autorrescate → Llevan en un filtro químico que retiene el dióxido de carbono exhalado y genera oxígeno.

TIPOS DE PROTECCIONES RESPIRATORIAS MÁSCARA 1. Cuerpo de la máscara. 2. Borde de estanqueidad. 3. Visor. 4. Mascarilla interior. 5. Arnés de cabeza. 6. Pieza de conexión. 7. Válvula de exhalación. 8. Válvula de aireación del visor. 9. Válvula de inhalación. 10. Membrana fónica. 11. Cinta de transporte.

TIPOS DE PROTECCIONES RESPIRATORIAS Mascaras

TIPOS DE PROTECCIONES RESPIRATORIAS MASCARILLA 1. Cuerpo de mascarilla. 2. Arnés de cabeza. 3. Adaptador de nariz. 4. Filtro. 5. Portafiltro. 6. Válvula de exhalación. 7. Válvula de inhalación. 8. Prefiltro.

TIPOS DE PROTECCIONES RESPIRATORIAS Mascarilla

TIPOS DE PROTECCIONES RESPIRATORIAS BOQUILLA 1. Cuerpo de la pieza bucal. 2. Pieza de conexión. 3. Pieza bucal. 4. Apoyo de barbilla. 5. Arnés de cabeza. 6. Pinza nasal. 7. Válvula de exhalación. 8. Válvula de inhalación.

TIPOS DE PROTECCIONES RESPIRATORIAS Boquilla

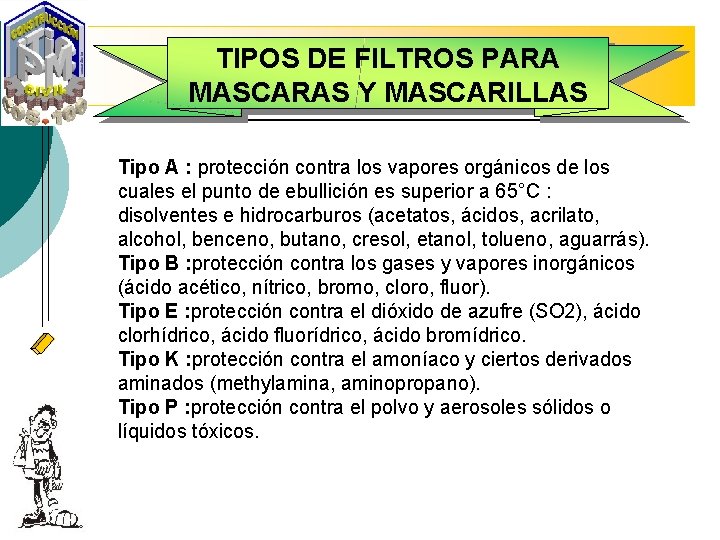

TIPOS DE FILTROS PARA MASCARAS Y MASCARILLAS Tipo A : protección contra los vapores orgánicos de los cuales el punto de ebullición es superior a 65°C : disolventes e hidrocarburos (acetatos, ácidos, acrilato, alcohol, benceno, butano, cresol, etanol, tolueno, aguarrás). Tipo B : protección contra los gases y vapores inorgánicos (ácido acético, nítrico, bromo, cloro, fluor). Tipo E : protección contra el dióxido de azufre (SO 2), ácido clorhídrico, ácido fluorídrico, ácido bromídrico. Tipo K : protección contra el amoníaco y ciertos derivados aminados (methylamina, aminopropano). Tipo P : protección contra el polvo y aerosoles sólidos o líquidos tóxicos.

ROPA DE PROTECCIÓN Y DE TRABAJO Protege al trabajador en operaciones especialmente penosas o sucias e incluso frente a determinados riesgos de accidentes o enfermedades profesionales. La ropa de trabajo debe ser de fácil limpieza, se ajustará bien al cuerpo y reducirá en lo posible los salientes (bolsillos, cordones) para evitar enganches. Cuando sea necesario, la ropa será impermeable, ignífuga o de abrigo.

ROPA DE PROTECCIÓN Y DE TRABAJO

ROPA DE PROTECCIÓN Y DE TRABAJO

TRABAJOS EN ALTURA: CINTURONES DE SEGURIDAD Su finalidad es sostener o retener y frenar el cuerpo del usuario en trabajos con riesgo de caída. Tipos de cinturones de seguridad: De sujeción. De suspensión. De caída.

TIPOS DE CINTURONES DE SEGURIDAD De sujeción → Sirve para sostener al usuario a un punto de anclaje, anulando la posibilidad de caída libre. Se utiliza para trabajos donde no haya que desplazarse, o para superficies muy limitadas. De suspensión → Sirve para suspender al usuario de uno o más puntos de anclaje. Se utiliza para trabajos donde sea preciso la elevación, descenso, y suspensión, sin que exista la posibilidad de caída libre. De caída → Sirve para detener o frenar la caída libre de un individuo, de forma que al final de aquella, la energía que se alcance, se absorba en gran parte por los elementos integrantes del cinturón. Se utiliza para trabajos en los que se requieran desplazamientos, con posibilidades de caída libre.

PARTES DE UN ARNÉS ANTICAÍDAS 1. Tirante. 2. Banda secundaria. 3. Banda subglútea. 4. Banda de muslo. 5. Elemento de ajuste. 6. Elemento de enganche.

ARNÉS ANTICAÍDAS

PROTECCIÓN FRENTE A RIESGOS ELÉCTRICOS Para una protección integral frente al riesgo eléctrico se deben emplear, además, otros elementos de protección: Herramientas manuales con aislamiento → Con aislamiento protector (naranja) hasta 1000 v. Banquetas o alfombras aislantes → Utilizadas como medio de protección en trabajos o maniobras en instalaciones eléctricas de alta tensión (en interiores o a la intemperie). Pértigas de salvamento → Pértiga aislante con un útil de salvamento acoplado en uno de sus extremos, que actuará directamente sobre el accidentado en el rescate.

OBLIGACIONES DE LA EMPRESA Determinar los puestos de trabajo en los que deba recurrirse a la protección individual. Elegir los EPIS adecuados, facilitando la información sobre cada uno. Proporcionarlos gratuitamente, así como su reposición cuando se necesiten. Velar porque la utilización de los equipos se efectúe de acuerdo con las instrucciones de uso del fabricante de los mismos. Asegurarse que el mantenimiento de los equipos se realiza de acuerdo con las condiciones de trabajo.

OBLIGACIONES DE LOS TRABAJADORES Utilizar y cuidar correctamente los equipos de protección. Colocar los equipos, después de su utilización, en el lugar indicado para ello. Informar de inmediato sobre cualquier anomalía en los equipos que pueda suponer una pérdida de su eficacia protectora.
