Instituto Superior de Ciencias Médicas de la Habana Facultad de Estomatología ASIGNATURA: Radiología.
TEMA 1: Consideraciones generales de las radiaciones ionizantes. CONTENIDO: n n n n Reseña histórica. Naturaleza y origen de los rayos X. Propiedades de los rayos X. Equipo, partes y componentes. Función del tubo de rayos X. Producción artificial de rayos X. Elementos complementarios del circuito electrónico. Calidad y cantidad. Calibración del equipo de Rx. Angulo de proyección. Rayo central. Plano guía. Principios radiópticos. Regla de Isometría.
RESEÑA HISTÓRICA 1895__ Konrad Roentgen, físico alemán descubre una nueva gama de radiaciones los cuales llamo Rx por conocer su existencia pero no poder determinar ante que tipo de radiación se encontraba.
Konrad Roentgen

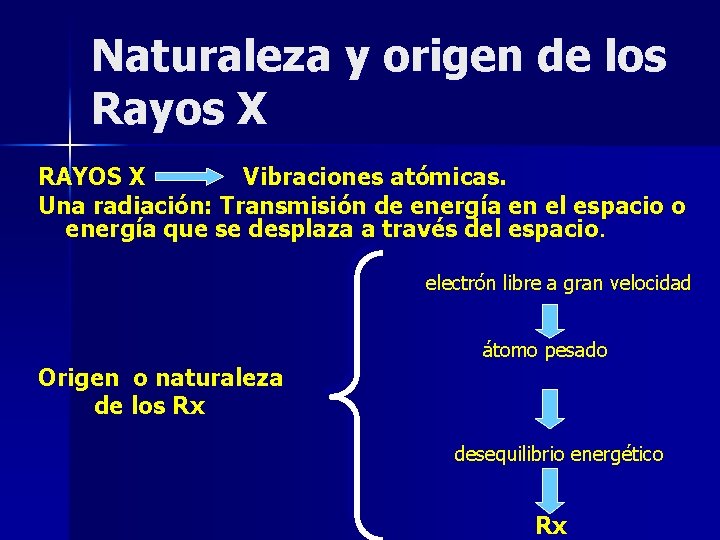

Naturaleza y origen de los Rayos X RAYOS X Vibraciones atómicas. Una radiación: Transmisión de energía en el espacio o energía que se desplaza a través del espacio. electrón libre a gran velocidad Origen o naturaleza de los Rx átomo pesado desequilibrio energético Rx
PROPIEDADES DE LOS RAYOS X Alto poder de penetración. Alto poder de ionización. Atacan o modifican las sales de plata (haluros) RADIOGRAFÍA. Excitan la fluorescencia de determinadas sustancias RADIOSCOPIA. Son absorbidas por medios biológicos (irritación, inhibición o destrucción y modificaciones celulares) RADIOTERAPIA
EQUIPO DE Rx. COMPONENTES Consta de tres partes: n BASE. n BRAZO ARTICULADO. n CABEZA ( TUBO RADIÓGENO). EXISTEN DOS MODELOS: Ø FIJO Ø MÓVIL AMBOS SE CARACTERIZAN POR SU GRAN DESPLAZAMIENTO Y ORIENTACION EN EL ESPACIO.

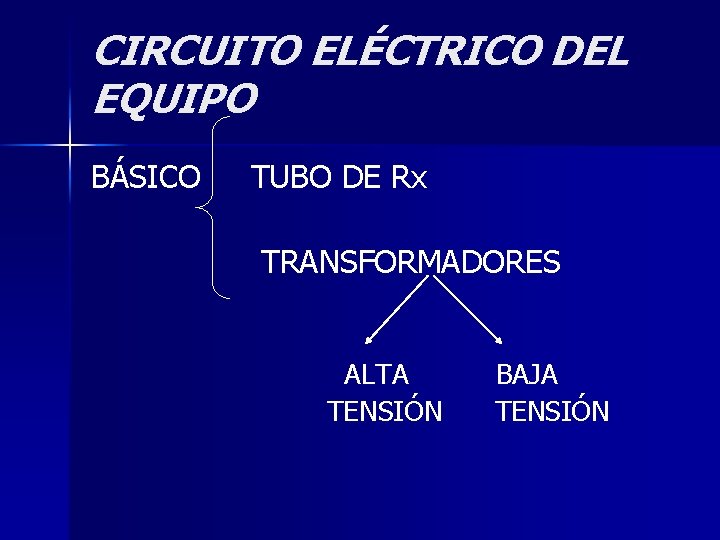

CIRCUITO ELÉCTRICO DEL EQUIPO BÁSICO TUBO DE Rx TRANSFORMADORES ALTA TENSIÓN BAJA TENSIÓN
Tubo radiógeno. Composición.
FUNCIÓN DEL TUBO RADIÓGENO Producir vapor de electrones. Acelerar estos contra el ánodo. Emitir los rayos x.
PRODUCCIÓN ARTIFICIAL Al poner en funcionamiento el equipo de Rx se van a producir una serie de fenómenos físicos y eléctricos en el interior del tubo de Rx que dan como resultado la emisión de Rx.
ELEMENTOS COMPLEMENTARIOS INTERRUPTOR GENERAL LÁMPARA PILOTO VOLTÍMETRO AMPERÍMETRO COMPENSADOR CRONORRUPTOR
CALIDAD LA CALIDAD DEPENDE DE LA LONGITUD DE ONDA LA CÚAL SE HALLA RELACIONADA MATEMÁTICAMENTE CON LA DIFERENCIA DE TENSIÓN O KILOVOLTAJE.
CANTIDAD LA CANTIDAD DE Rx ESTA DETERMINADA POR LA INTENSIDAD DE LA CORRIENTE de ALTA TENSIÓN. Calibración del equipo. No es más que darle las condiciones de kilovoltaje y amperaje para realizar una técnica radiográfica determinada.
ÁNGULO DE PROYECCIÓN
RAYO CENTRAL
PLANO GUÍA ES UNO DE LOS PLANOS O SECCIONES DEL DIENTE QUE SE TOMA COMO GUÍA PARA DIRIGIR EL RAYO CENTRAL. ESTOS PLANOS SON FRONTAL , SAGITAL Y HORIZONTAL
PRINCIPIOS RADIÓPTICOS SON LEYES COMUNES DE LA ÓPTICA QUE SE APLICAN EN LA TÉCNICA RADIOGRÁFICA PARA OBTENER IMÁGENES LO MÁS ISOMORFAS E ISOMÉTRICAS POSIBLES.
1 - TAMAÑO DEL FOCO MÍNIMO
2 -DISTANCIA FOCO –OBJETO MÁXIMA
3 -DISTANCIA OBJETO PELÍCULA MÍNIMA
4 -RAYO CENTRAL DEBE PASAR POR EL CENTRO DEL PLANO GUÍA E INCIDIR NORMALMENTE EN EL PLANO DE LA PELÍCULA

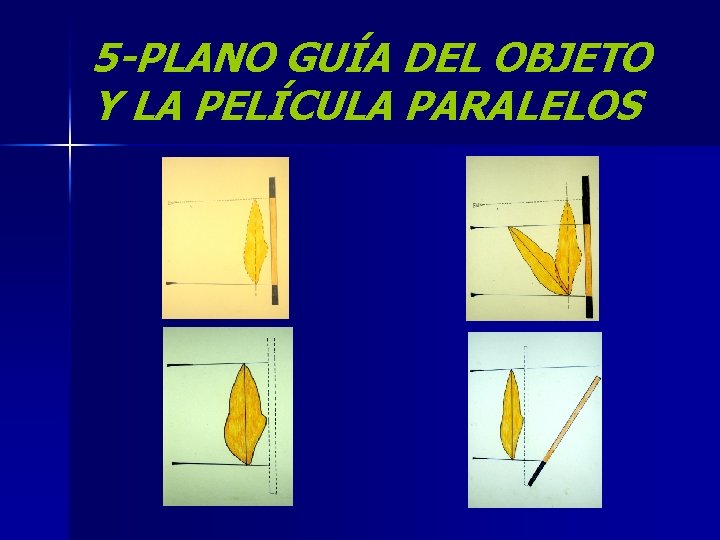

5 -PLANO GUÍA DEL OBJETO Y LA PELÍCULA PARALELOS
REGLA DE ISOMETRÍA ES LA SOLUCIÓN PRÁCTICA PARA RESOLVER LOS FENÓMENOS ANTAGÓNICOS DE ESCORZO Y ELONGACIÓN.
6 - LA PELÍCULA DEBE PERMANECER PLANA.
BIBLIOGRAFÍA n RECAREDO GÓMEZ MATTALDI. RADIOLOGÍA ODONTOLÓGICA. CAPÍTULO I Y III.
