INSTITUTO POLIVALENTE “MARCOS EFRAÍN AGUIRRE LARA” DIBUJO TÉCNICO NOVENO 1, 3 Y 5 Lic. Josué Nolasco

Dibujo Técnico BCH Representación de Tecnofactos

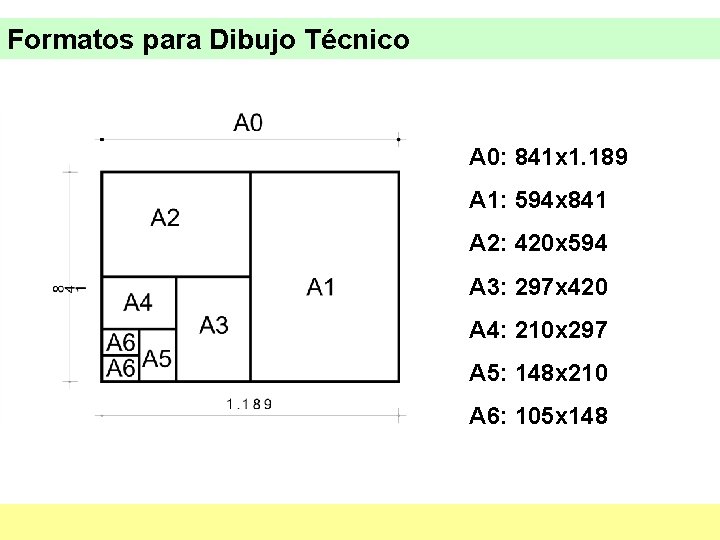

Formatos para Dibujo Técnico A 0: 841 x 1. 189 A 1: 594 x 841 A 2: 420 x 594 A 3: 297 x 420 A 4: 210 x 297 A 5: 148 x 210 A 6: 105 x 148

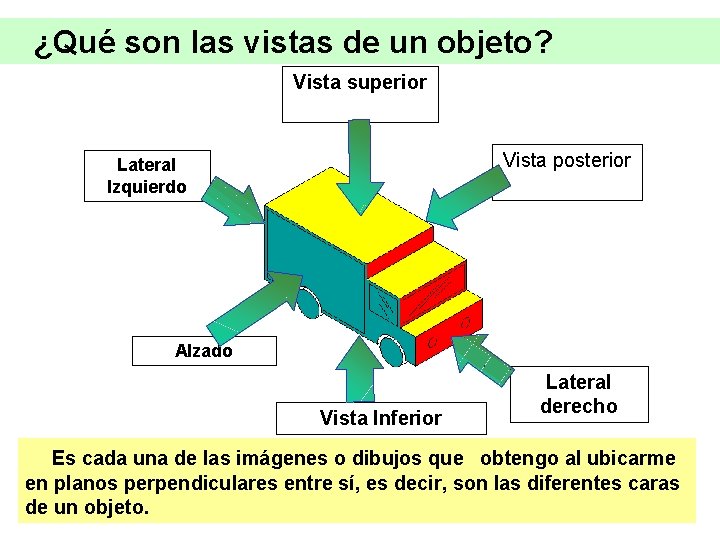

¿Qué son las vistas de un objeto? Vista superior Vista posterior Lateral Izquierdo Alzado Vista Inferior Lateral derecho Es cada una de las imágenes o dibujos que obtengo al ubicarme en planos perpendiculares entre sí, es decir, son las diferentes caras de un objeto.

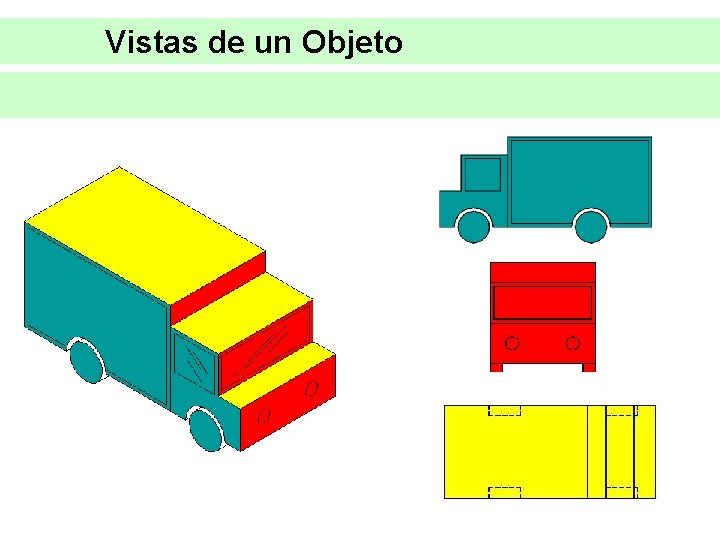

Vistas de un Objeto

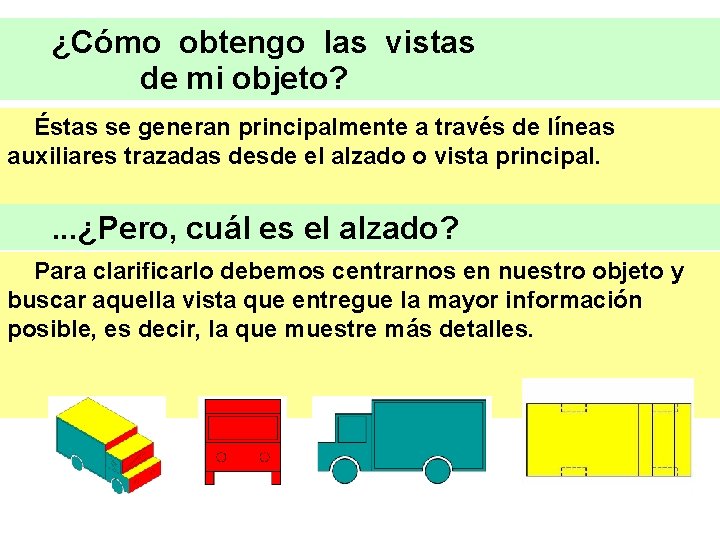

¿Cómo obtengo las vistas de mi objeto? Éstas se generan principalmente a través de líneas auxiliares trazadas desde el alzado o vista principal. . ¿Pero, cuál es el alzado? Para clarificarlo debemos centrarnos en nuestro objeto y buscar aquella vista que entregue la mayor información posible, es decir, la que muestre más detalles.

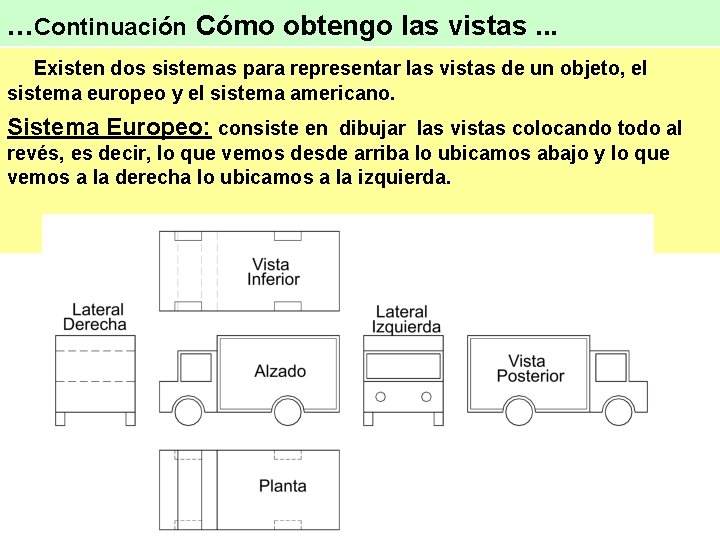

. . . Continuación Cómo obtengo las vistas. . . Existen dos sistemas para representar las vistas de un objeto, el sistema europeo y el sistema americano. Sistema Europeo: consiste en dibujar las vistas colocando todo al revés, es decir, lo que vemos desde arriba lo ubicamos abajo y lo que vemos a la derecha lo ubicamos a la izquierda.

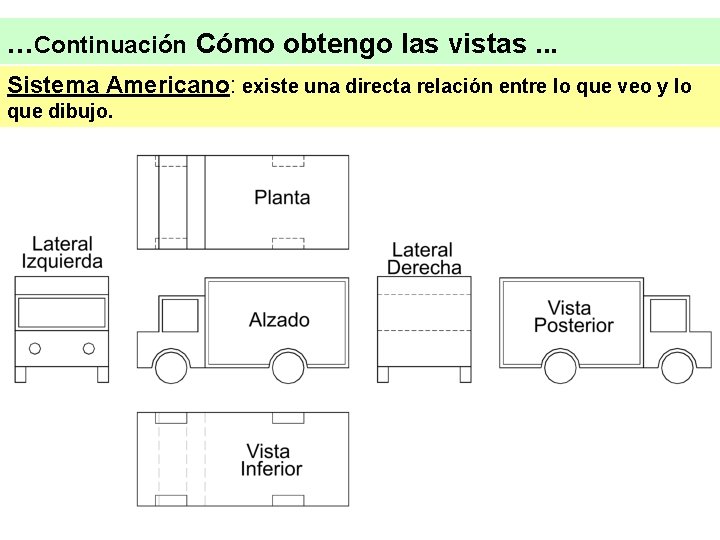

. . . Continuación Cómo obtengo las vistas. . . Sistema Americano: existe una directa relación entre lo que veo y lo que dibujo.

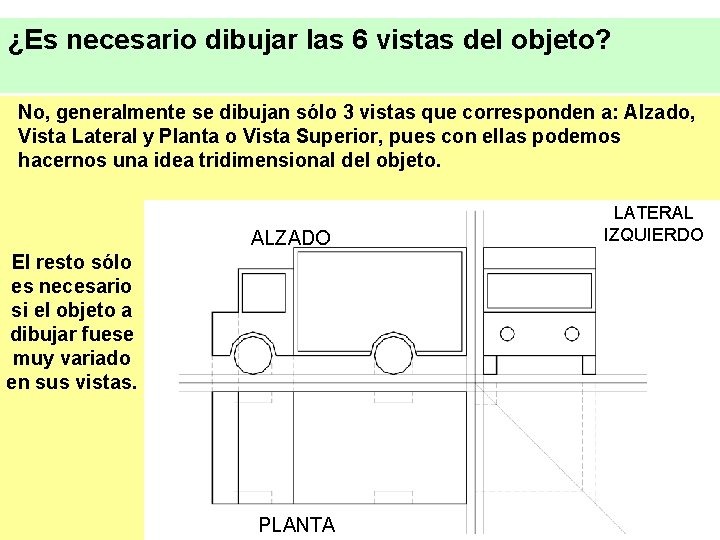

¿Es necesario dibujar las 6 vistas del objeto? No, generalmente se dibujan sólo 3 vistas que corresponden a: Alzado, Vista Lateral y Planta o Vista Superior, pues con ellas podemos hacernos una idea tridimensional del objeto. ALZADO El resto sólo es necesario si el objeto a dibujar fuese muy variado en sus vistas. PLANTA LATERAL IZQUIERDO

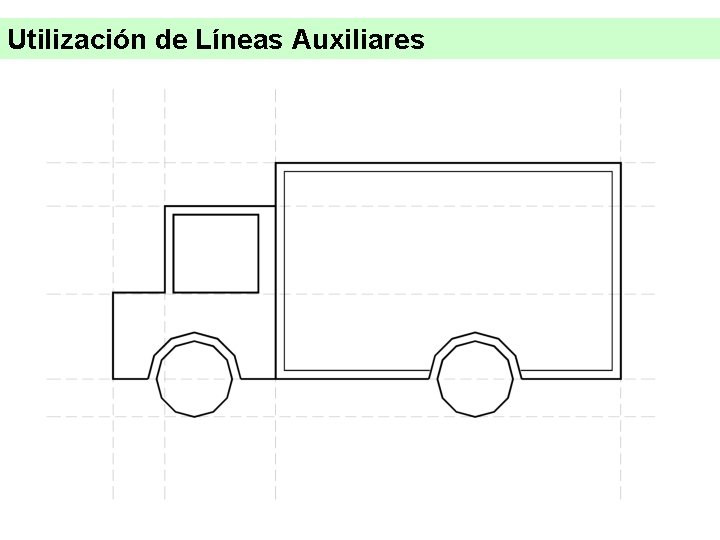

Utilización de Líneas Auxiliares
