INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC DESENHO TÉCNICO Prof. Dr. Geraldo Antonio Gomes Almeida

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC O Desenho é uma forma de linguagem usada para externar a capacidade criativa de um individuo. Através do desenho podemos nos comunicar e materializar as ideias, objetos, fatos ocorridos, paisagens, projetos, estruturas complexas, etc. Desenho Técnico é usado pelos projetistas para transmitir uma ideia de produto, que deve ser construído da maneira estabelecida pelo desenho e técnicas construtivas. O Desenho Técnico segue normas, simbologias e padronizações que vêm facilitar a leitura e permitir a perfeita compreensão do projeto e dos detalhes necessários à sua execução.

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 1. NORMAS: As seguintes normas se aplicam diretamente ao desenho técnico no Brasil: NBR 10067 – Princípios Gerais de Representação em Desenho Técnico NBR 10126 – Cotagem em Desenho Técnico Sendo complementadas pelas seguintes normas: NBR 8402 – Execução de Caracteres para Escrita em Desenhos Técnicos NBR 8403 – Aplicação de Linhas em Desenho Técnico NBR 12296 – Representação de Área de Corte por Meio de Hachuras em Desenho Técnico.

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 2. INSTRUMENTOS USADOS: 2. 1. Lápis e lapiseiras O lápis surge na Alemanha pela primeira vez em 1644. Em 1761 na aldeia de Stein, perto de Nuremberg, Kaspar Faber inicia sua própria fábrica de produção de lápis na Alemanha. A partir de 1839 ocorre um aperfeiçoamento do chamado processo de fabricação da grafite, com a adição de argila. A partir de então argila e grafite moídos são misturados até formarem uma pequena vara e depois queimados. Através da mistura de argila com grafite tornou-se então possível fabricar lápis com diferentes graus de dureza. A lapiseira (porta-minas ou lápis de minas) foi patenteada pela primeira vez na Grã-Bretanha em 1822 por Sampson Mordan e John Isaac Hawkins. O primeiro porta-minas com mola para alimentar o grafite foi patenteada em 1877. A mina de grafite de 0, 9 mm (que não precisava mais ser apontada) foi introduzida em 1938, e mais tarde foi seguido pelas versões de 0, 7 mm, 0, 5 mm e 0, 3 mm.

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 2. 1. Lápis e lapiseiras TABELA DE GRADUAÇÕES DE GRAFITE 9 H 8 H 7 H 6 H 5 H 4 H 3 H 2 H H F HB B 2 B 3 B 4 B 5 B 6 B 7 B 8 B 9 B Lápis H: Nessa graduação o grafite é mais duro. O H vem de hard, do inglês, quer dizer duro. Lápis B: Nessa graduação o grafite é mais macio, o B vem de black, preto pois o grafite, por ser mais macio, deixa o traço mais escuro. Nesses dois casos, o número que segue a letra, por exemplo 2 H ou 6 B, é o índice diferenciador do grau da dureza ou maciez do grafite do lápis. Para os lápis que apresentam a letra H, quanto maior o número ao lado do H, maior a dureza do grafite, ou seja, mais esforço será necessário para fazer o traço. O lápis HB, o HB vem de hard/brand, dureza média, é o lápis normalmente usado para escrita.

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 2. 2. Esquadros São usados em pares: um de 45° e outro de 30° / 60°. A combinação de ambos permite obter vários ângulos comuns nos desenhos, bem como traçar retas paralelas e perpendiculares. Para traçar retas paralelas, segure um dos esquadros, guiando o segundo esquadro através do papel. Caso o segundo esquadro chegue na ponta do primeiro, segure o segundo esquadro e ajuste o primeiro para continuar o traçado. Fig. 1. Traçando paralelas com esquadros

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 2. 2. Esquadros Fig. 2. Traçando perpendiculares com esquadros 2. 2. 1. Exercícios: Utilizando o par de esquadros traçar paralelas formando com a horizontal ângulos de 45° e 60 °, distanciando 5 mm entre elas.

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 2. 3. Compasso Usado para traçar circunferências e para transportar medidas lineares e angulares. O compasso tradicional possui uma ponta seca e uma ponta com grafite, com alguns modelos com cabeças intercambiáveis para canetas de nanquim ou tira-linhas. Em um compasso ideal, suas pontas se tocam quando se fecha o compasso, caso contrário o instrumento está descalibrado. A ponta de grafite deve ser apontada em “bizel”. Fig. 3. Compassos e adaptadores

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 2. 3. Compasso: Traçar um ângulo de 60° Fig. 4. traçando ângulos com Compassos

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 2. 4. Escalímetro Conjunto de réguas com várias escalas usadas em engenharia. Seu uso elimina o uso de cálculos para converter medidas, reduzindo o tempo de execução do projeto. O tipo de escalímetro mais usado é o triangular, com escalas típicas de arquitetura: 1: 20, 1: 25, 1: 50, 1: 75, 1: 100, 1: 125. A escala 1: 100 corresponde a 1 m = 1 cm, e pode ser usado como uma régua comum (1: 1). O uso de escalas será explicado mais adiante. Fig. 5. Escalímetro

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 2. 5. Papel Os desenhos devem ser executados em papéis transparentes ou opacos, de resistência e durabilidade apropriadas; A escolha do tipo de papel deve ser feita em função dos objetivos, do tipo do projeto e das facilidades de reprodução. Papel transparente: Manteiga, vegetal, poliéster, outos. Papel opaco: Canson, schoeller ou sulfite grosso. Para os desenhos feitos a tinta (nanquim), são utilizados o papel vegetal, semitransparente e seu peso varia de 50 a 120 g por m 2. Os projetos realizados através de recursos computacionais são plotados em folhas sulfite e cortados nos tamanhos adequados.

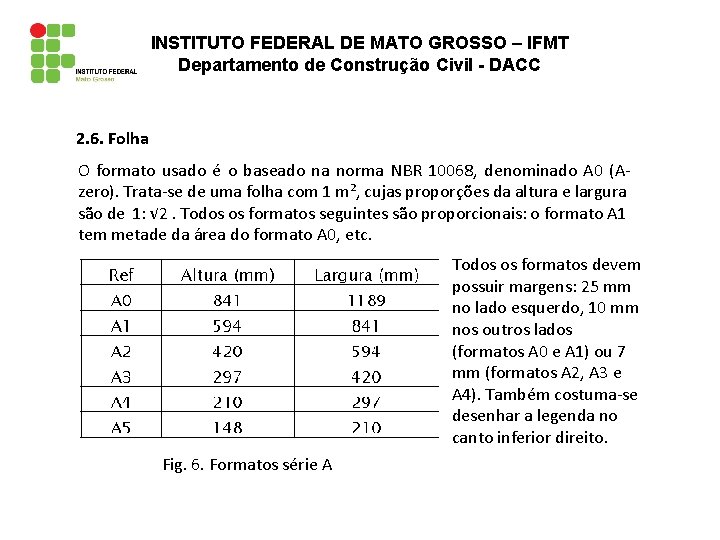

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 2. 6. Folha O formato usado é o baseado na norma NBR 10068, denominado A 0 (Azero). Trata-se de uma folha com 1 m², cujas proporções da altura e largura são de 1: √ 2. Todos os formatos seguintes são proporcionais: o formato A 1 tem metade da área do formato A 0, etc. Todos os formatos devem possuir margens: 25 mm no lado esquerdo, 10 mm nos outros lados (formatos A 0 e A 1) ou 7 mm (formatos A 2, A 3 e A 4). Também costuma-se desenhar a legenda no canto inferior direito. Fig. 6. Formatos série A

INSTITUTO FEDERAL DE MATO GROSSO – IFMT Departamento de Construção Civil - DACC 2. 7. Dobragem Esta forma visa que o desenho seja armazenado em uma pasta, de forma que a legenda esteja visível com o desenho dobrado. Fig. 7. Dobragem de alguns formatos
