INSTITUCIÓN EDUCATIVA REPÚBLICA DDE VENEZUELA PLANO CARTESIANO GRADO 4° LUIS GONZALO PULGARÍN R lugopul@gmail. com lugopul. wordpress. com

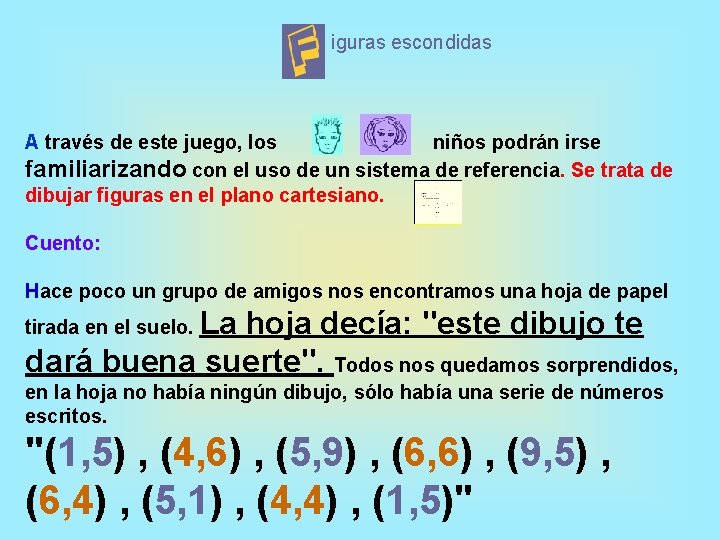

iguras escondidas A través de este juego, los niños podrán irse familiarizando con el uso de un sistema de referencia. Se trata de dibujar figuras en el plano cartesiano. Cuento: Hace poco un grupo de amigos nos encontramos una hoja de papel La hoja decía: "este dibujo te dará buena suerte". Todos nos quedamos sorprendidos, tirada en el suelo. en la hoja no había ningún dibujo, sólo había una serie de números escritos. "(1, 5) , (4, 6) , (5, 9) , (6, 6) , (9, 5) , (6, 4) , (5, 1) , (4, 4) , (1, 5)"

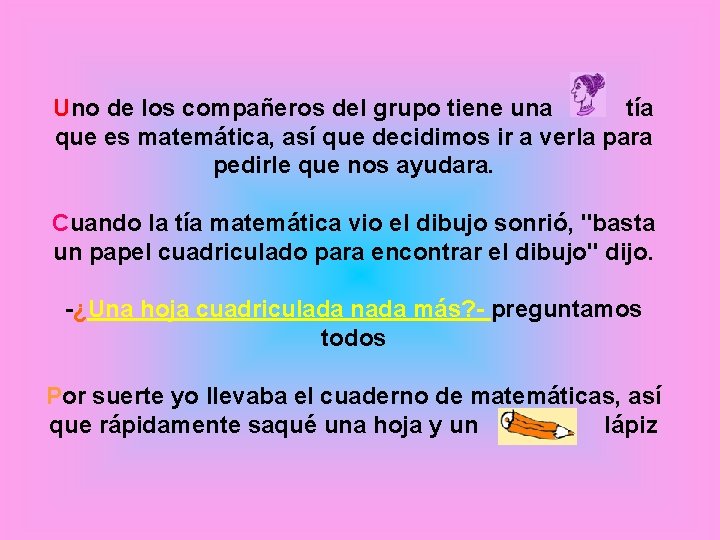

Uno de los compañeros del grupo tiene una tía que es matemática, así que decidimos ir a verla para pedirle que nos ayudara. Cuando la tía matemática vio el dibujo sonrió, "basta un papel cuadriculado para encontrar el dibujo" dijo. -¿Una hoja cuadriculada nada más? - preguntamos todos Por suerte yo llevaba el cuaderno de matemáticas, así que rápidamente saqué una hoja y un lápiz

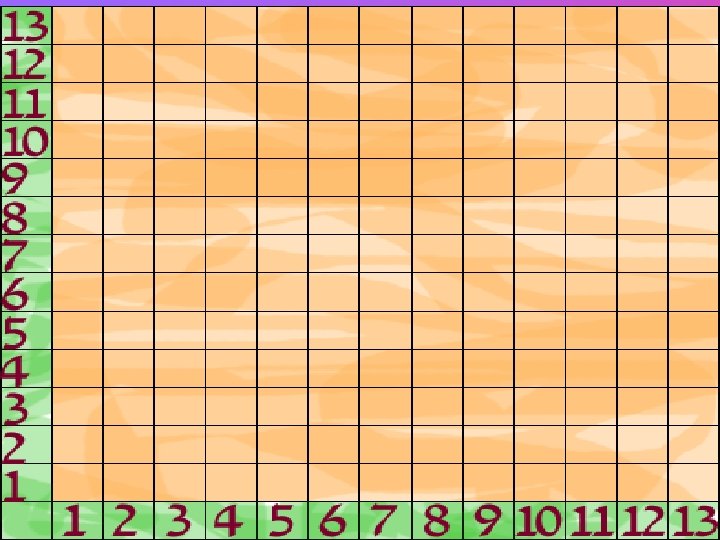

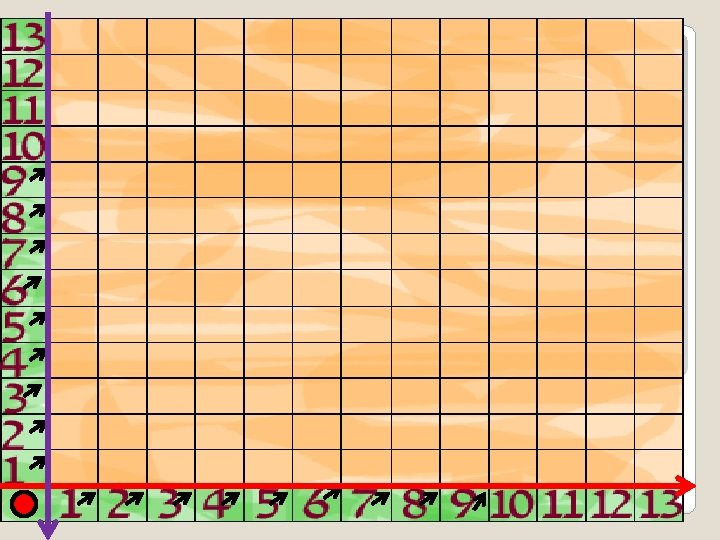

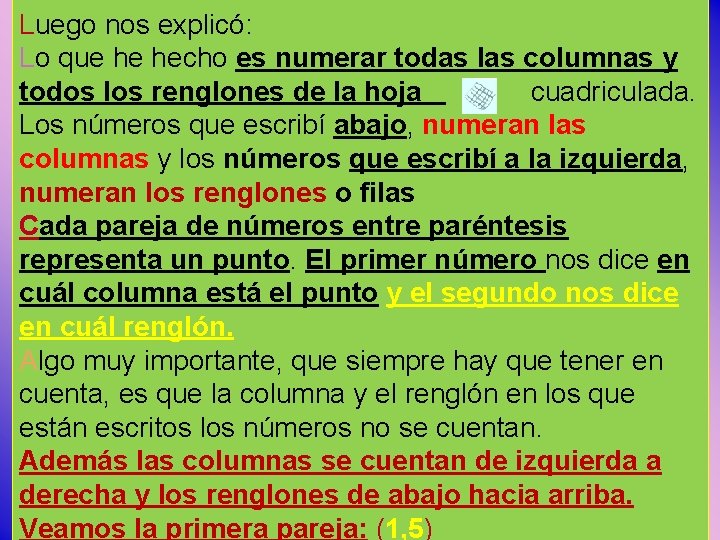

Luego nos explicó: Lo que he hecho es numerar todas las columnas y todos los renglones de la hoja cuadriculada. Los números que escribí abajo, numeran las columnas y los números que escribí a la izquierda, numeran los renglones o filas Cada pareja de números entre paréntesis representa un punto. El primer número nos dice en cuál columna está el punto y el segundo nos dice en cuál renglón. Algo muy importante, que siempre hay que tener en cuenta, es que la columna y el renglón en los que están escritos los números no se cuentan. Además las columnas se cuentan de izquierda a derecha y los renglones de abajo hacia arriba. Veamos la primera pareja: (1, 5)

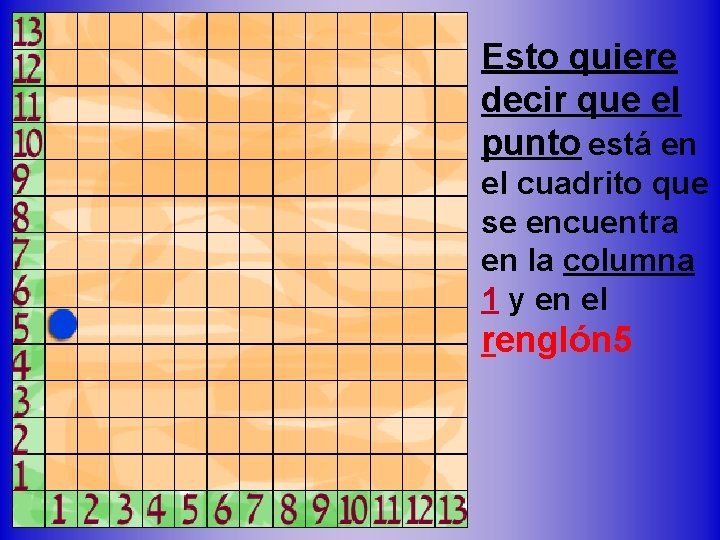

Esto quiere decir que el punto está en el cuadrito que se encuentra en la columna 1 y en el renglón 5

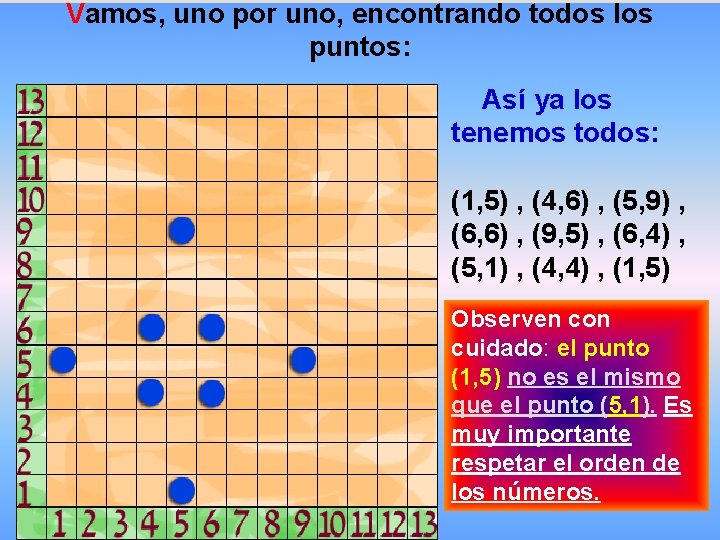

Vamos, uno por uno, encontrando todos los puntos: Así ya los tenemos todos: (1, 5) , (4, 6) , (5, 9) , (6, 6) , (9, 5) , (6, 4) , (5, 1) , (4, 4) , (1, 5) Observen con cuidado: el punto (1, 5) no es el mismo que el punto (5, 1). Es muy importante respetar el orden de los números.

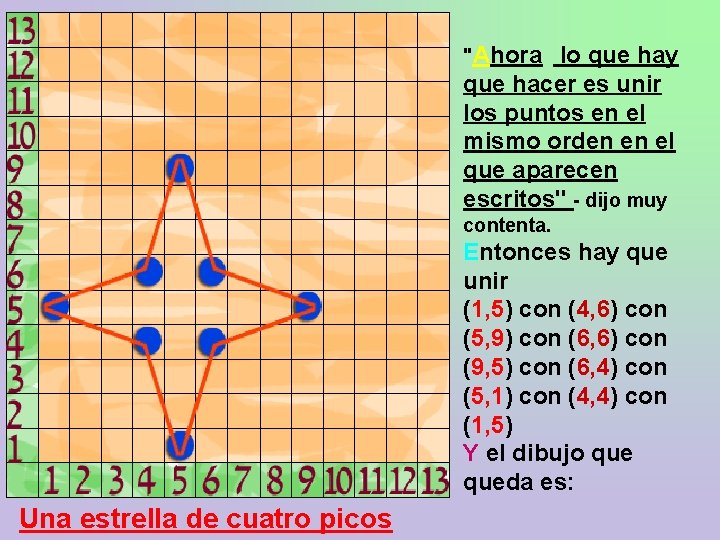

"Ahora lo que hay que hacer es unir los puntos en el mismo orden en el que aparecen escritos" - dijo muy contenta. Entonces hay que unir (1, 5) con (4, 6) con (5, 9) con (6, 6) con (9, 5) con (6, 4) con (5, 1) con (4, 4) con (1, 5) Y el dibujo queda es: Una estrella de cuatro picos

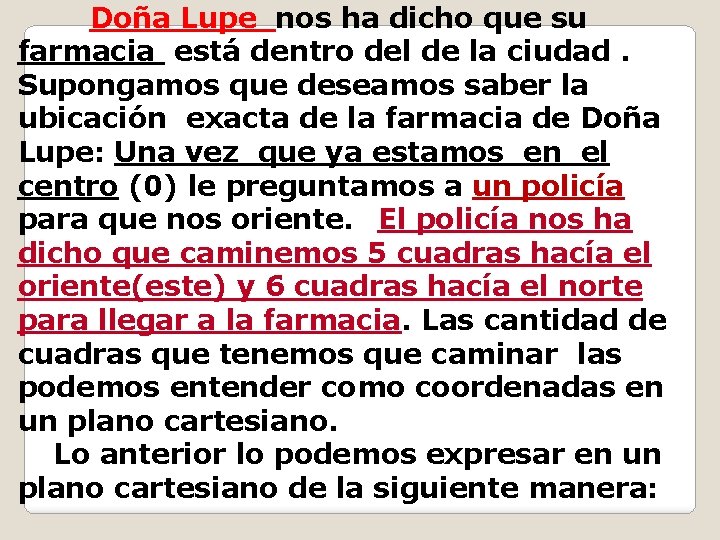

Doña Lupe nos ha dicho que su farmacia está dentro del de la ciudad. Supongamos que deseamos saber la ubicación exacta de la farmacia de Doña Lupe: Una vez que ya estamos en el centro (0) le preguntamos a un policía para que nos oriente. El policía nos ha dicho que caminemos 5 cuadras hacía el oriente(este) y 6 cuadras hacía el norte para llegar a la farmacia. Las cantidad de cuadras que tenemos que caminar las podemos entender como coordenadas en un plano cartesiano. Lo anterior lo podemos expresar en un plano cartesiano de la siguiente manera:

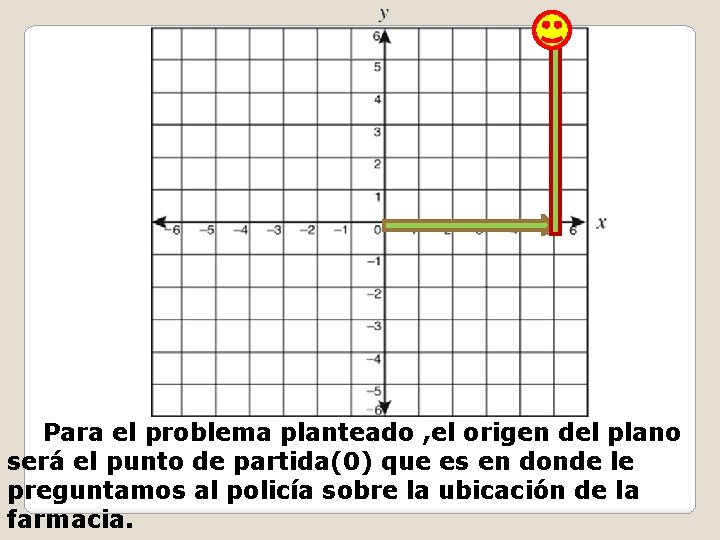

Para el problema planteado , el origen del plano será el punto de partida(0) que es en donde le preguntamos al policía sobre la ubicación de la farmacia.

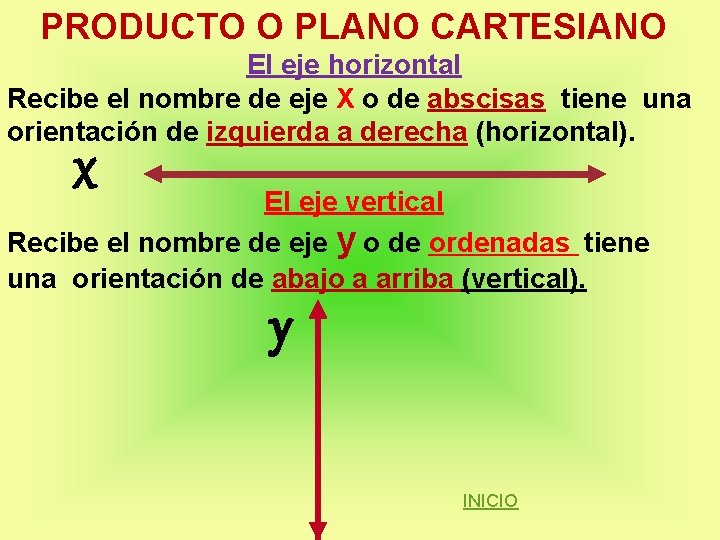

PRODUCTO O PLANO CARTESIANO El eje horizontal Recibe el nombre de eje X o de abscisas tiene una orientación de izquierda a derecha (horizontal). X El eje vertical Recibe el nombre de eje y o de ordenadas tiene una orientación de abajo a arriba (vertical). y INICIO

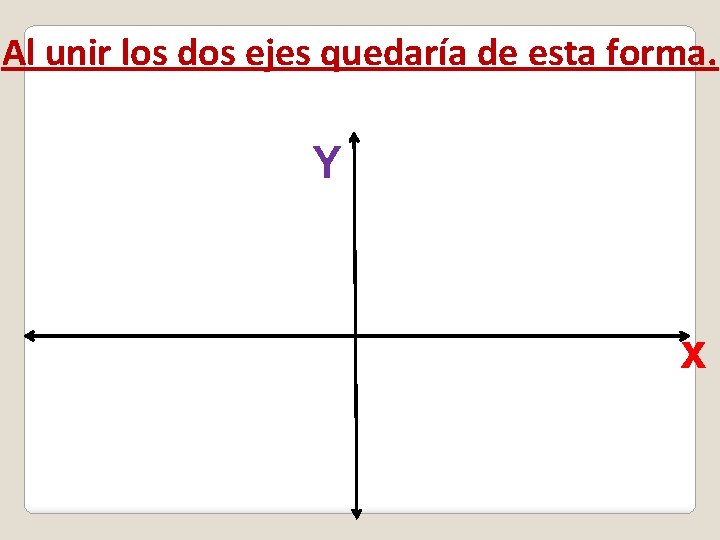

Al unir los dos ejes quedaría de esta forma. Y x

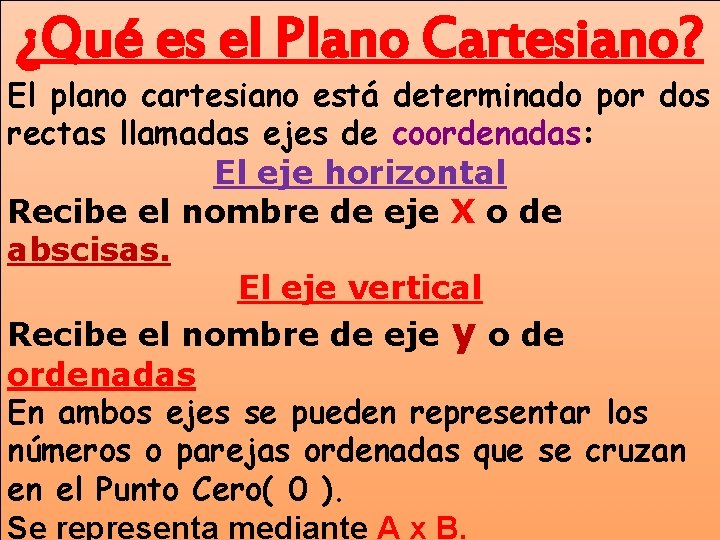

¿Qué es el Plano Cartesiano? El plano cartesiano está determinado por dos rectas llamadas ejes de coordenadas: El eje horizontal Recibe el nombre de eje X o de abscisas. El eje vertical Recibe el nombre de eje y o de ordenadas En ambos ejes se pueden representar los números o parejas ordenadas que se cruzan en el Punto Cero( 0 ). Se representa mediante A x B.

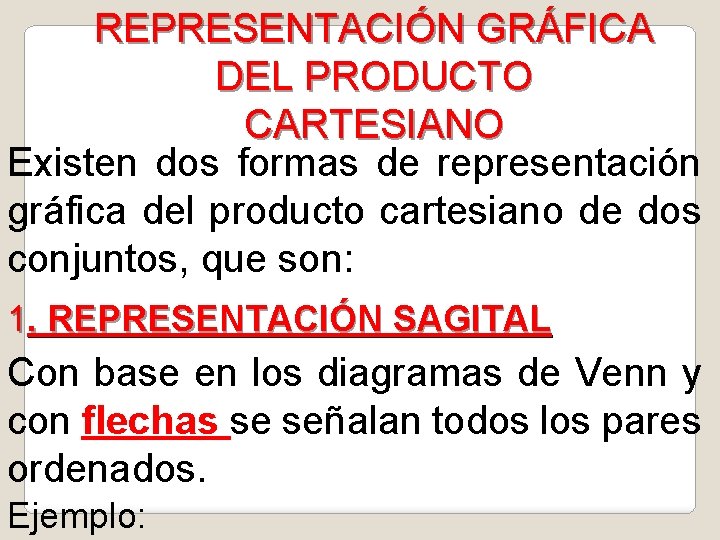

REPRESENTACIÓN GRÁFICA DEL PRODUCTO CARTESIANO Existen dos formas de representación gráfica del producto cartesiano de dos conjuntos, que son: 1. REPRESENTACIÓN SAGITAL Con base en los diagramas de Venn y con flechas se señalan todos los pares ordenados. Ejemplo:

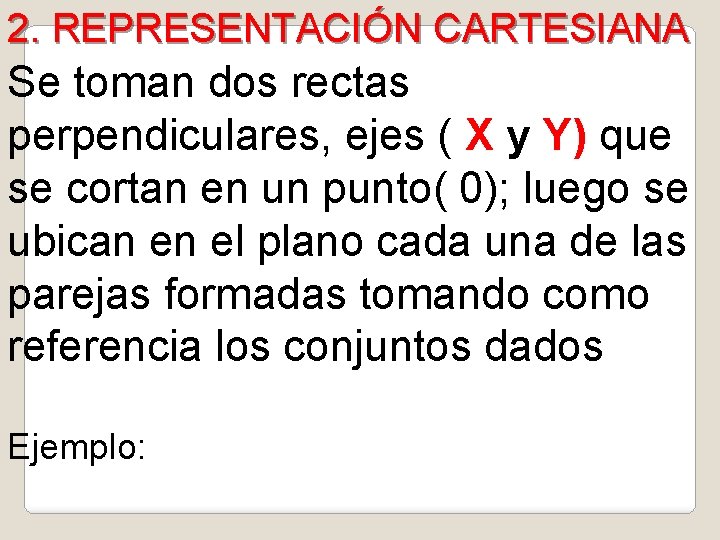

2. REPRESENTACIÓN CARTESIANA Se toman dos rectas perpendiculares, ejes ( X y Y) que se cortan en un punto( 0); luego se ubican en el plano cada una de las parejas formadas tomando como referencia los conjuntos dados Ejemplo:

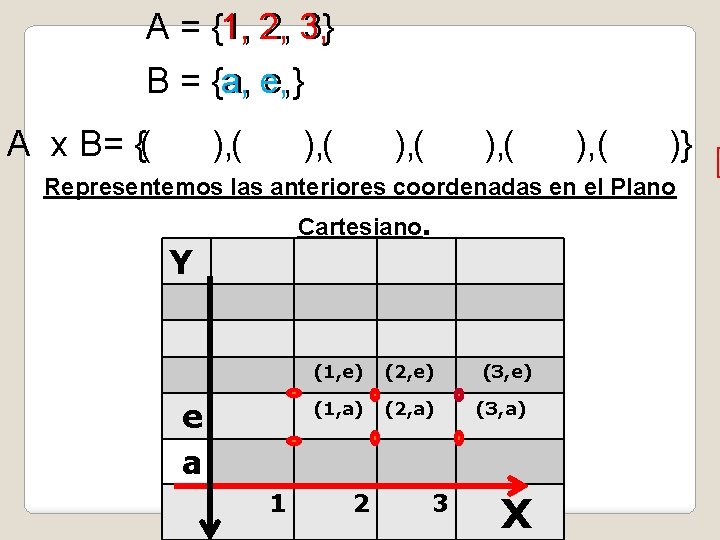

A = {1, 2, 3} 1, 2 1 1 2, 3 3, B = {a, e, } a e, e a, A x B= {( ), ( ), ( )} Representemos las anteriores coordenadas en el Plano Cartesiano. Y e a 1 (1, e) (2, e) (1, a) (2, a) 2 3 (3, e) (3, a) X

Realicemos actividades Puedes hacer tus propios dibujos, utilizando únicamente una hoja a cuadros o cuadriculada

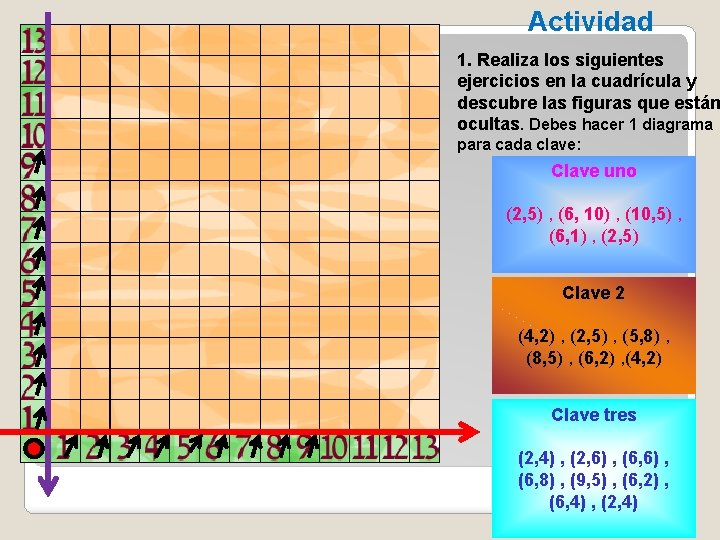

Actividad 1. Realiza los siguientes ejercicios en la cuadrícula y descubre las figuras que están ocultas. Debes hacer 1 diagrama para cada clave: Clave uno (2, 5) , (6, 10) , (10, 5) , (6, 1) , (2, 5) Clave 2 (4, 2) , (2, 5) , (5, 8) , (8, 5) , (6, 2) , (4, 2) Clave tres (2, 4) , (2, 6) , (6, 6) , (6, 8) , (9, 5) , (6, 2) , (6, 4) , (2, 4)

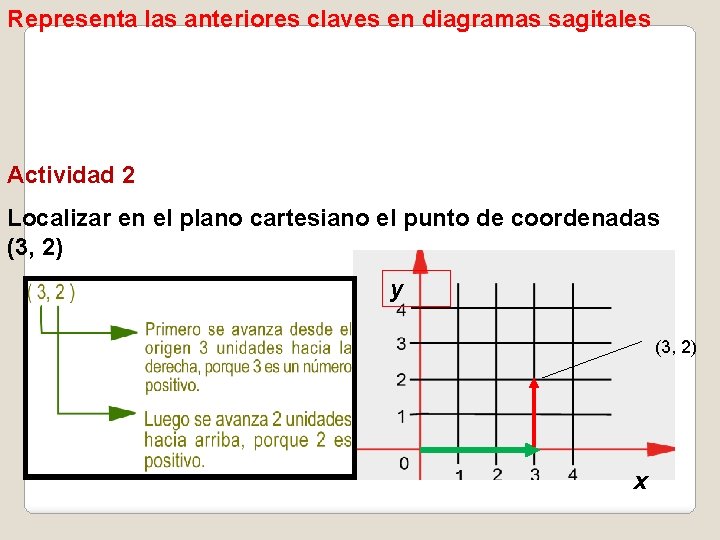

Representa las anteriores claves en diagramas sagitales Actividad 2 Localizar en el plano cartesiano el punto de coordenadas (3, 2) y (3, 2) x

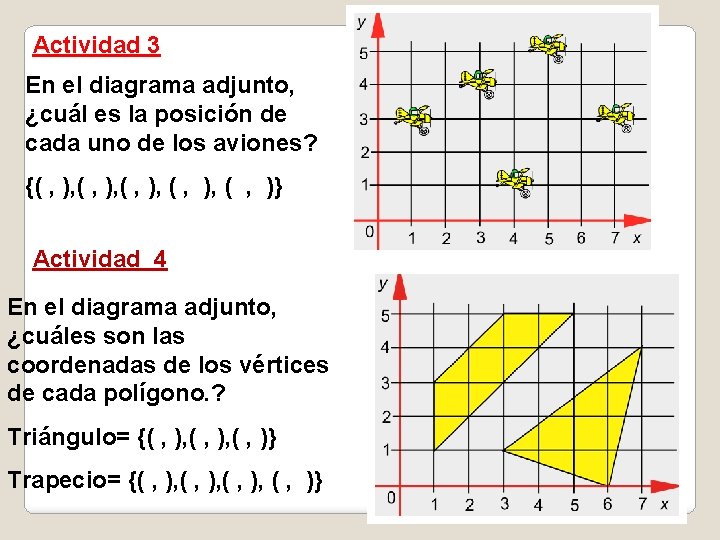

Actividad 3 En el diagrama adjunto, ¿cuál es la posición de cada uno de los aviones? {( , ), ( , )} Actividad 4 En el diagrama adjunto, ¿cuáles son las coordenadas de los vértices de cada polígono. ? Triángulo= {( , ), ( , )} Trapecio= {( , ), ( , )}

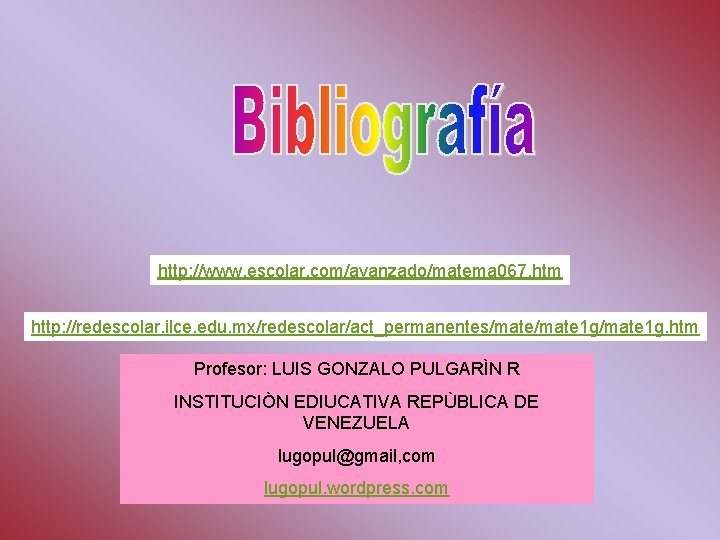

http: //www. escolar. com/avanzado/matema 067. htm http: //redescolar. ilce. edu. mx/redescolar/act_permanentes/mate 1 g/mate 1 g. htm Profesor: LUIS GONZALO PULGARÌN R INSTITUCIÒN EDIUCATIVA REPÙBLICA DE VENEZUELA lugopul@gmail, com lugopul. wordpress. com
