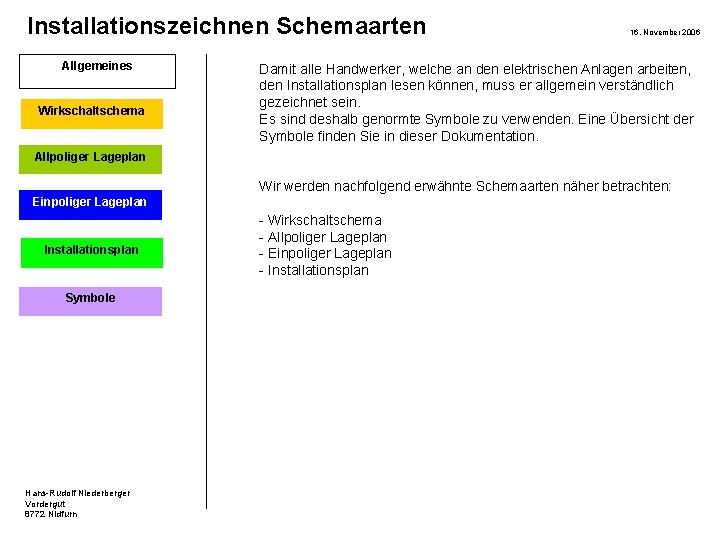

Installationszeichnen Schemaarten Allgemeines Wirkschaltschema 16. November 2006 Damit alle Handwerker, welche an den elektrischen Anlagen arbeiten, den Installationsplan lesen können, muss er allgemein verständlich gezeichnet sein. Es sind deshalb genormte Symbole zu verwenden. Eine Übersicht der Symbole finden Sie in dieser Dokumentation. Allpoliger Lageplan Wir werden nachfolgend erwähnte Schemaarten näher betrachten: Einpoliger Lageplan Installationsplan Symbole Hans-Rudolf Niederberger Vordergut 8772 Nidfurn - Wirkschaltschema - Allpoliger Lageplan - Einpoliger Lageplan - Installationsplan

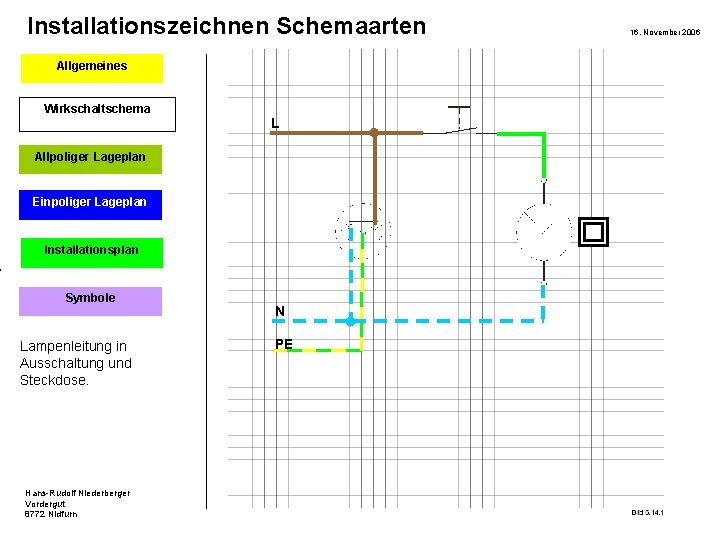

Installationszeichnen Schemaarten Allgemeines Wirkschaltschema L Allpoliger Lageplan Einpoliger Lageplan Installationsplan Symbole Lampenleitung in Ausschaltung und Steckdose. Hans-Rudolf Niederberger Vordergut 8772 Nidfurn N PE 16. November 2006

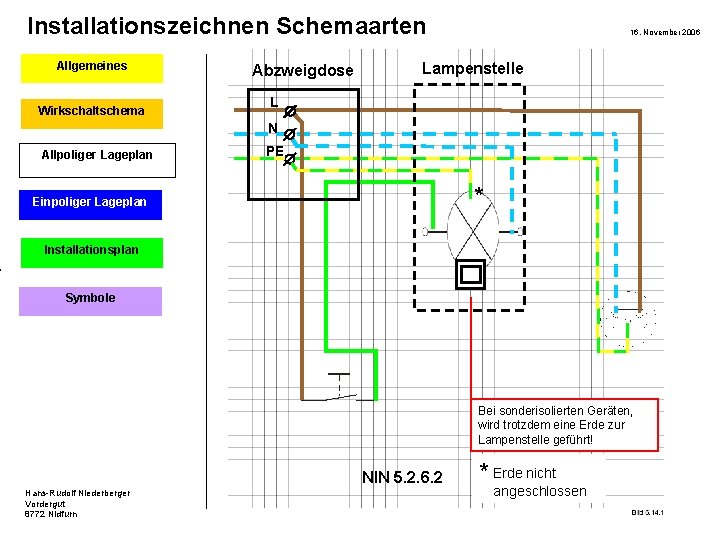

Installationszeichnen Schemaarten Allgemeines Wirkschaltschema Abzweigdose 16. November 2006 Lampenstelle L N Allpoliger. Lageplan Allpoliger PE * Einpoliger Lageplan Installationsplan Symbole Bei sonderisolierten Geräten, wird trotzdem eine Erde zur Lampenstelle geführt! NIN 5. 2. 6. 2 Hans-Rudolf Niederberger Vordergut 8772 Nidfurn * Erde nicht angeschlossen

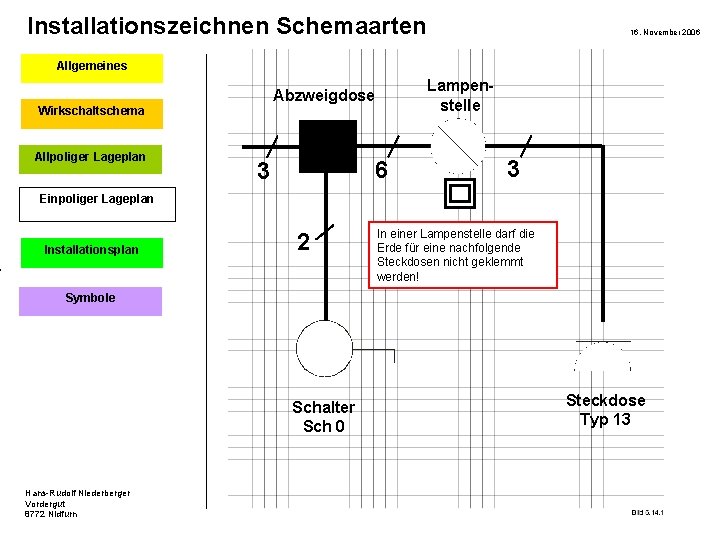

Installationszeichnen Schemaarten 16. November 2006 Allgemeines Lampenstelle Abzweigdose Wirkschaltschema Allpoliger Lageplan 6 3 3 Einpoliger. Lageplan Einpoliger Installationsplan 2 In einer Lampenstelle darf die Erde für eine nachfolgende Steckdosen nicht geklemmt werden! Symbole Schalter Sch 0 Hans-Rudolf Niederberger Vordergut 8772 Nidfurn Steckdose Typ 13

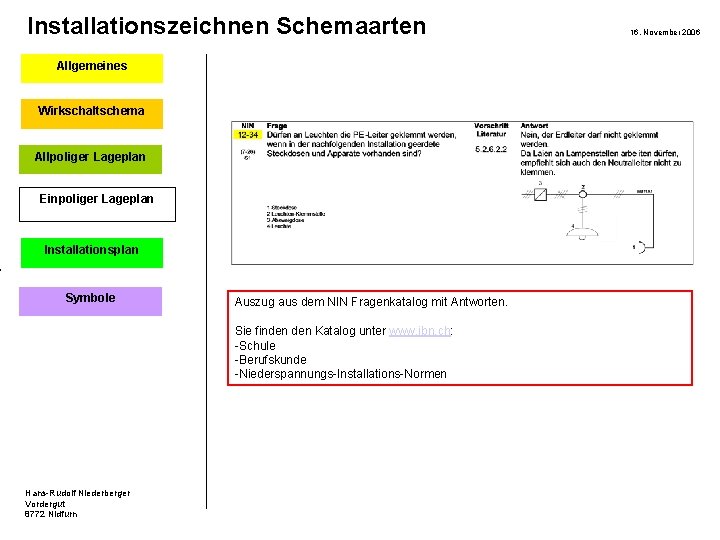

Installationszeichnen Schemaarten Allgemeines Wirkschaltschema Allpoliger Lageplan Einpoliger Installationsplan Symbole Auszug aus dem NIN Fragenkatalog mit Antworten. Sie finden Katalog unter www. ibn. ch: -Schule -Berufskunde -Niederspannungs-Installations-Normen Hans-Rudolf Niederberger Vordergut 8772 Nidfurn 16. November 2006

Installationszeichnen Schemaarten Allgemeines AP Installation Wirkschaltschema UP Installation Allpoliger Lageplan Einpoliger Lageplan Installationsplan AP und UP Installation kombiniert Materialauszug Regierapport Ausmass mit Installations-Code „IC“ Symbole Hans-Rudolf Niederberger Vordergut 8772 Nidfurn 16. November 2006

Installationszeichnen Schemaarten Allgemeines Wirkschaltschema Allpoliger Lageplan Einpoliger Lageplan Installationsplan Symbole Hans-Rudolf Niederberger Vordergut 8772 Nidfurn Bauteil Beschreibung 16. November 2006 Bauteil Beschreibung
