Installaties Installaties Installaties Installaties Aandachtspunten Geluidwering van gevel

Installaties

Installaties

Installaties

Installaties Aandachtspunten: • • Geluidwering van gevel Kosten: investering, onderhoud, levensduur Bouwkundig: ruimtebeslag kanalen Comfort: luchtsnelheid, regelbaarheid Gezondheid: luchtkwaliteit, geluidsproductie Energiebesparing: invloed op EPC Hoe te combineren met afzuigkap?

Installaties Ventilatieplan • - Te berekenen en te tekenen: Toevoercapaciteit Plaats, type en lengte van toevoerroosters Afvoercapaciteit Plaats en capaciteit van afzuigventielen Afmeting en plaats van doorvoeropeningen

Installaties Ventilatieplan • Belangrijke uitgangspunten: - Lucht uit keuken, toilet en badkamer moet direct naar buiten afgevoerd worden. - Lucht van buiten mag niet via meer dan 2 deuren afgezogen worden. - Voor iedere ruimte geldt: afvoercapaciteit = toevoercapaciteit

Installaties

Installaties Ventilatieopeningen • Indicatie: 0, 0012 m 2 per dm 3/s vereiste luchtstroom (0, 83 m/s) • Met gaas het dubbele 0, 0024 m 2 per dm 3/s

Installaties Warmtapwatersystemen

Installaties Energieverbruik voor warmtapwater

Installaties Energieverbruik voor warmtapwater Percentage energieverbruik voor warmtapwater is afhankelijk van: • energieverbruik voor verwarming (grootte van huis, mate van isolatie ) • de grootte van het gezin • de leeftijdsopbouw van het gezin.

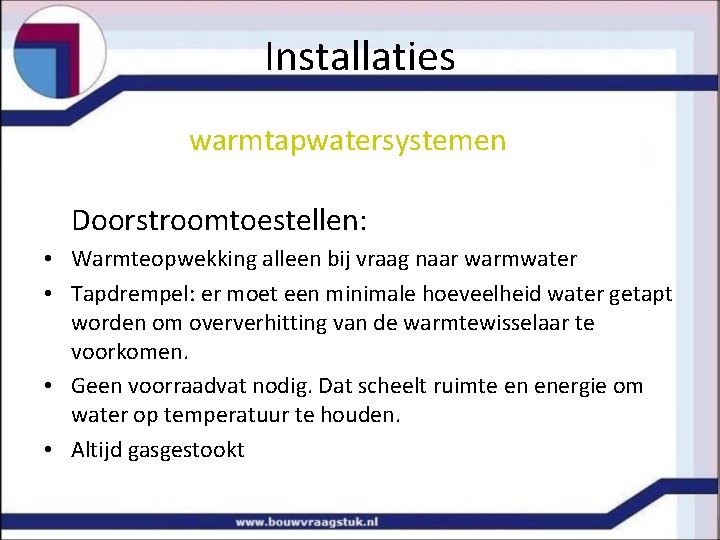

Installaties warmtapwatersystemen Doorstroomtoestellen: • Warmteopwekking alleen bij vraag naar warmwater • Tapdrempel: er moet een minimale hoeveelheid water getapt worden om oververhitting van de warmtewisselaar te voorkomen. • Geen voorraadvat nodig. Dat scheelt ruimte en energie om water op temperatuur te houden. • Altijd gasgestookt

Installaties warmtapwatersystemen Voorraadtoestellen: • Warmteopwekking als toestel bijgevuld wordt. Zolang er warm water aanwezig is, kan er getapt worden. • Geen tapdrempel: er kan naar behoefte een klein straaltje of een flinke straal water getapt worden. • Voorraadvat nodig. Dat kost ruimte en energie om water op temperatuur te houden. • Zowel elektrisch als gasgestookt

Installaties warmtapwatersystemen • Direct gestookt < > indirect gestookt • Individueel < > collectief systeem

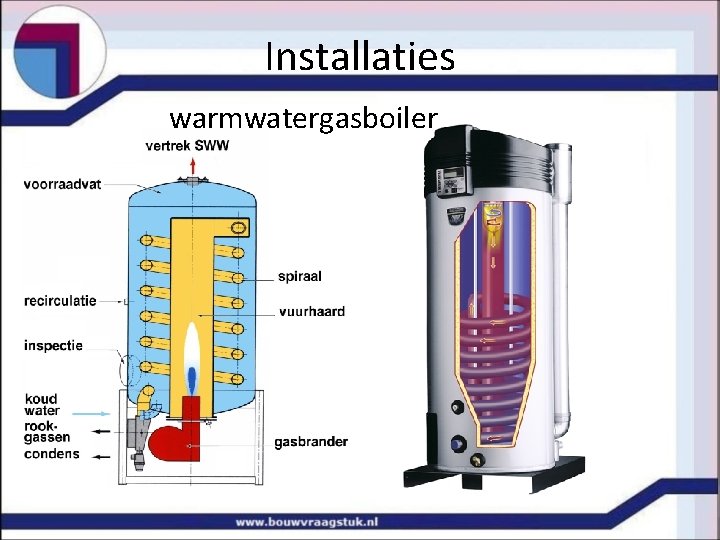

Installaties warmwatergasboiler

Installaties energieverbruik • Warmtebron: elektra, gas, zon • Beperken van warmteverlies in leidingen door: korte leidinglengte leidingdiameter ca. 10 mm • close-in boiler • Energiezuinige boilers warmtepompboiler zonneboiler

Installaties energieverbruik Overige besparingsmogelijkheden: • Juiste CW-klasse • Zuinige douchekop • Wtw douchewater • Zuinige wasmachine/vaatwasser (hotfill)

Installaties CW-klasse

Installaties CW-klasse

Installaties warmtepompboiler

Installaties zonneboiler

Installaties • Animatie van zonneboiler op: • http: //www. duurzame-energie. nl/pagina? onderwerp=DEZonneboilers

Installaties gezondheidsaspecten Legionellabesmetting: • Dit is een besmetting van de longen als gevolg van het inademen van minuscule besmette waterdruppels. • Verneveling van water ontstaat bij b. v. douchen en condensatie in de lucht. • De legionellabacterie vermenigvuldigt zich snel in stilstaand water bij temperaturen tussen 25°en 45° C.

Installaties gezondheidsaspecten • Voorraadtoestellen vormen een potentieel risico. De watertemperatuur moet ingesteld staan op minimaal 60°C. Hoe hoger de temperatuur, hoe groter het energieverbruik en hoe groter de kans op verbrandingen. • Pas zo min mogelijk tappunten toe op plaatsen waar ze weinig gebruikt worden (logeerkamers) • Houd voldoende afstand tussen warm- en koudwaterleidingen.

Installaties Enkele begrippen. • Ringleidingen: Leidingsystemen waar voortdurend warmwater doorheen geperst wordt. Dit betreft meestal collectieve systemen. • Tapdrempel: Bij doorstroomtoestellen moet een minimale hoeveelheid water getapt worden om oververhitting van de warmtewisselaar te voorkomen.
