PROFIL Nama Alamat Pendidikan Terakhir Pekerjaan Terakhir Job Desc : Mokhamad Wahidin , S. Kom : Perum Gading Elok I, Blok K 1/12 B Johar – Karawang : Teknik Informatika - STMIK Rosma Karawang : IT Staff - PT. Bridgestone Tire Indonesia : - Windows Server Installation - IT Security for Factory - Testing & Implementing New Technology/Idea - Purchase Request for IT Properties Phone E-mail Facebook Twitter YM : (0267) 9107403 : crom_ws@yahoo. com : facebookaddin : crom_ws Instalasi & Troubleshooting STMIK Rosma Karawang
SILABUS • • • Pengenalan alat Input-Output beserta permasalahan yang sering ditimbulkan device tersebut dan alat penyimpanan Mengenal komponen-komponen yang ada pada motherboard beserta permasalahan yang sering timbul Merakit PC Mensetting BIOS dan fiturnya Partisi, Format dan pengelolaan perangkat lunak pada hardisk Instalasi Software dan permasalahan yang sering terjadi Troubleshooting Windows dan Linux Troubleshooting Monitor Troubleshooting Printer Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN PERANGKAT KERAS (HARDWARE) Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE Perangkat keras sistem komputer dapat diklasifikasikan dalam 3 (tiga) kelompok yaitu: 1. Input/Output (I/O) 2. Central Processing Unit (CPU), 3. Memori / Storage Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE 1. Input device a. Keyboard (papan ketik) adalah peralatan input yang paling umum dan banyak digunakan. Input dimasukkan ke peralatan proses dengan cara mengetikkan lewat tombol-tombol yang ada di keyboard Masalah yang sering dihadapi : - Tombol tertentu tidak berfungsi - Keyboard tidak terdeteksi oleh komputer a. Mouse adalah pointing device yang digunakan untuk mengatur posisi cursor dilayar Masalah yang sering dihadapi : - Mouse kurang responsive - Mouse tidak terdeteksi oleh komputer Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE 1. Input device c. Scanner adalah alat untuk membaca sebuah dokumen baik gambar maupun teks yang dapat disimpan secara digital ke dalam komputer. Masalah yang sering dihadapi : - Hasil scan kurang maksimal - Scanner tidak terdeteksi oleh komputer d. Voice Recognition Voice atau Speech Recognizer adalah sebuah peralatan input yang bertujuan untuk memasukkan input suara manusia secara langsung. Peralatan input jenis ini yang paling populer adalah Microphone Masalah yang sering dihadapi : - Hasil inputan suara tidak maksimal Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE 2. Output device a. Monitor (display) adalah alat untuk menampilkan hasil pemrosesan data dari alat pemroses. Resolusi 640 x 480 800 x 600 1, 024 x 768 1, 280 x 1, 024 Singkatan VGA SVGA XGA UVGA Standard Designation Video Graphics Array Super VGA Extended Graphics Array Ultra VGA Masalah yang sering dihadapi : - Tampilan layar tidak sesuai dengan resolusi - Muncul pelangi (CRT), muncul garis (LCD) b. Printer adalah Peralatan Output yang berfungsi untuk mencetak. Jenis Printer : Dot-Matrix, Ink-jet & Bubble-jet, Thermal, Laser Masalah yang sering dihadapi : - Kertas tidak mau load - Warna tidak keluar - Hasil print garis tidak lurus Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE 2. Output device c. Audio (speaker) Peralatan ini dijumpai apabila seseorang menghedaki output dalam bentuk suara. Jenis speaker : 2. 0, 2. 1, 4. 1, 5. 1 , 7. 1, speaker portable, speaker with docking Masalah yang sering dihadapi : - Suara kecil / tidak keluar sama sekali d. LCD Projector adalah sebuah peralatan output yang menampilkan hasilnya ke layar Masalah yang sering dihadapi : - Output dari komputer tidak dapat tampil - Tampilan pudar/tidak terang - Tampilan tidak fokus Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE 3. Central Processing Unit a. Motherboard Pusat pengendali yang mengatur kerja dari semua komponen yang terpasang padanya, dan mengatur pemberian daya listrik pada setiap komponen PC. A. B. C. D. E. F. G. H. I. J. K. L. M. N. O. P. Instalasi & Troubleshooting PCI Slot - for Ethernet Card, Soundcard, modem PCI-E 16 x Slot - fot. Graphic Card PCI-E 1 x Slot - for Sound Card, Ethernet Card Chipset Northbridge ATX 12 V 2 X & 4 Pin Power Connection CPU Fan Connection Socket Memory Slot ATX Power Connection IDE Connection Chipset Southbridge SATA Connection Front Panel Connection FDD Connection External USB Connection CMOS Battery STMIK Rosma Karawang
PENGENALAN HARDWARE ISTILAH PADA MOTHERBOARD 1. BIOS Singkatan dari Basic Input/Output System. Merupakan kumpulan informasi motherboard dan juga merupakan software berisi perintah-perintah dasar. Fungsi utamanya adalah sebagai sarana komunikasi antara sistem operasi dengan hardware yang terpasang pada motherboard. 2. Bus Istilah yang menyatakan sistem aliran data yang digunakan hardware yang terpasang pada motherboard untuk berkomunikasi dengan prosesor. Satuan yang digunakan biasanya adalah frekuensi (Hertz) atau lebar bit data. 3. Chipset merupakan IC ukuran kecil yang pada komputer merupakan layaknya "polisi lalu lintas" pada motherboard, mengarahkan aliran data dan menentukan piranti apa yang didukung oleh Personal Komputer (PC). 4. Heatsink Komponen yang diletakkan di atas prosesor. Fungsinya adalah menyerap panas yang dihasilkan saat prosesor bekerja. Biasanya sebuah heatsink dilengkapi sebuah kipas untuk menjaga agar suhu prosesor tetap stabil. 5. Thermal Paste thermal paste adalah semacam pasta untuk penghubung antara prosesor dengan heatsink fan. permukaan heatsink prosesor biasanya tidak halus sehingga jika dipasang tanpa thermal paste akan terdapat rongga udara yang mengakibatkan penyaluran panas tidak sempurna. thermal paste mengisi rongga-rongga ini dan menyebabkan penyaluran panas menjadi lebih sempurna 6. Overclocking Suatu teknik yang dilakukan untuk meningkatkan kinerja prosesor, memori, atau kartu grafis, dengan cara meningkatkan FSB atau clock speed komponen tersebut. Teknik ini memerlukan sebuah system pendingin khusus pada komponen, karena menghasilkan panas berlebih, di mana panas berlebih ini dapat merusak sistem. PC Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE IC BIOS Heatsink Fan Processor Instalasi & Troubleshooting Chipset Thermal Paste / Grease STMIK Rosma Karawang
PENGENALAN HARDWARE Coba Jawab…. . 3 8 1 7 2 4 C D E F G 9 6 5 A B Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE Coba Jawab…. . Instalasi & Troubleshooting STMIK Rosma Karawang

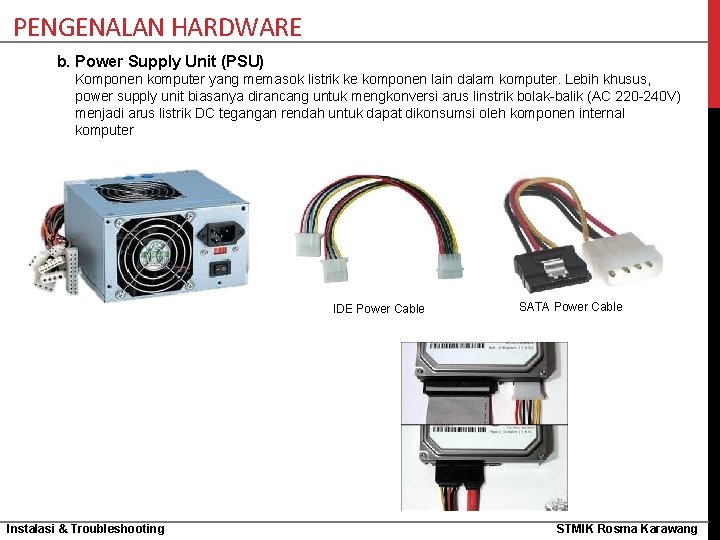

PENGENALAN HARDWARE b. Power Supply Unit (PSU) Komponen komputer yang memasok listrik ke komponen lain dalam komputer. Lebih khusus, power supply unit biasanya dirancang untuk mengkonversi arus linstrik bolak-balik (AC 220 -240 V) menjadi arus listrik DC tegangan rendah untuk dapat dikonsumsi oleh komponen internal komputer IDE Power Cable Instalasi & Troubleshooting SATA Power Cable STMIK Rosma Karawang
PENGENALAN HARDWARE Konfigurasi tegangan pada PSU Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE Cara Pengecekan PSU - Cek apakah kabel daya sudah terpasang ke listrik dengan baik ? Cek apakah outlet listrik yang kita gunakan hidup ? Cek apakah tegangan listrik yang digunakan sudah sesuai dengan PSU ? (220 V/110 V) Pastikan semua kabel power terpasang dengan benar ke Motherboard, Panel Indikator, dan ke Hardware lainnya. Untuk menguji apakah PSU berfungsi dengan baik/tidak, lakukan jumper pin 14 & 15 ( Kabel hijau dan hitam), jika fan tidak menyala, bisa dipastikan CPU Rusak Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE c. Processor merupakan otak dari komputer. Sebuah komputer harus mempunyai processor, karena processor merupakan komponen pokok dari sistem komputer. Hampir semua PC menggunakan processsor buatan Intel atau yang compatible dengan processor buatan Intel, seperti buatan IBM, AMD dan Cyrix Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE Economy Processor (Internet Browsing, Email, Microsoft Office, Simple Graphics & Games) Intel Centrino/Centrino Duo AMD Sempron Intel Atom AMD Athlon Neo / Neo X 2 Intel Celeron Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE Mid-Range Processor (Speed & Multi-tasking, Adobe Creative Suite, All-Around use, Basic 3 D Graphic) Intel Core 2 Duo AMD Phenom I X 3 & Phenom I X 4 Intel Pentium Dual Core AMD Turion II Ultra / AMD Turion II Intel Core Duo/Solo AMD Athlon II X 2 Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE High-End Processor (Intensive Statistical Analysis, Prof Video/Audio Creation, Advance 3 D Graphic) Intel Core i 7 / Mobile AMD Phenom II X 6 Intel Core i 5 / Mobile AMD Phenom II X 4 Intel Core i 3 / Mobile AMD Phenom II X 3 & X 2 Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE High-End Processor (Intensive Statistical Analysis, Prof Video/Audio Creation, Advance 3 D Graphic) Intel Core 2 Quad Intel Core 2 Extreme Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE High-End Processor (Intensive Statistical Analysis, Prof Video/Audio Creation, Advance 3 D Graphic) Intel Core 2 Quad Intel Core 2 Extreme Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE Processor Speed Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE d. Video Card Video card adalah piranti yang berfungsi menghasilkan sinyal yang mengoperasikan monitor. Tanpa video card, monitor tidak bisa berfungsi, karena penghasil sinyal yang mengoperasikan monitornya tidak tersedia. Jenis-jenis video card yang beredar hingga saat ini adalah : • MDA ( Monochrome Display Adapter ) • CGA ( Color Graphics Adapter ) • EGA ( Enhanced Graphics Adapter ) • XGA ( e. Xtended Graphics Array ). • VGA ( Video Graphics Array ) • SVGA ( Super VGA ) Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE Jenis slot external video card : a. PCI-e x 16 b. PCI-e x 8 c. PCI-e d. PCI e. AGP Jenis output video card : 1. VGA 2. DVI 3. HDMI 4. TV-Out ? Coba Tebak…. . Instalasi & Troubleshooting ? ? ? STMIK Rosma Karawang

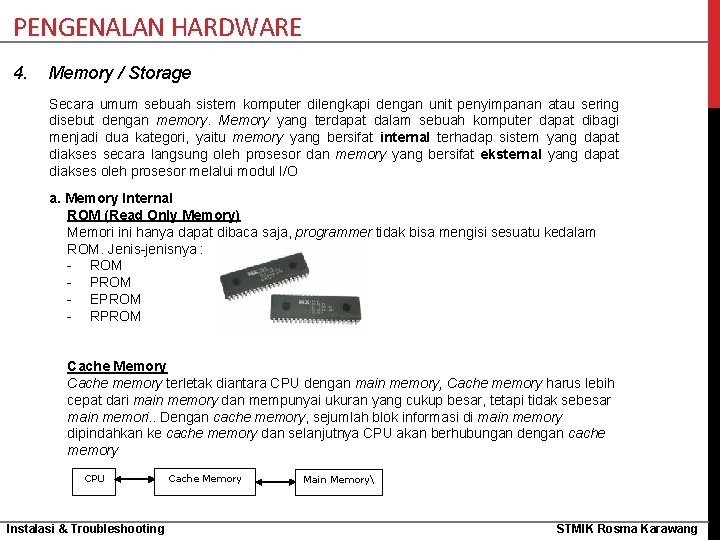

PENGENALAN HARDWARE 4. Memory / Storage Secara umum sebuah sistem komputer dilengkapi dengan unit penyimpanan atau sering disebut dengan memory. Memory yang terdapat dalam sebuah komputer dapat dibagi menjadi dua kategori, yaitu memory yang bersifat internal terhadap sistem yang dapat diakses secara langsung oleh prosesor dan memory yang bersifat eksternal yang dapat diakses oleh prosesor melalui modul I/O a. Memory Internal ROM (Read Only Memory) Memori ini hanya dapat dibaca saja, programmer tidak bisa mengisi sesuatu kedalam ROM. Jenis-jenisnya : - ROM - PROM - EPROM - RPROM Cache Memory Cache memory terletak diantara CPU dengan main memory, Cache memory harus lebih cepat dari main memory dan mempunyai ukuran yang cukup besar, tetapi tidak sebesar main memori. . Dengan cache memory, sejumlah blok informasi di main memory dipindahkan ke cache memory dan selanjutnya CPU akan berhubungan dengan cache memory CPU Instalasi & Troubleshooting Cache Memory Main Memory STMIK Rosma Karawang
PENGENALAN HARDWARE Random Access Memory (RAM) Semua data dan program yang dimasukkan lewat alat input akan disimpan terlebih dahulu di main memory, khususnya di RAM (Random Access Memory). RAM merupakan memory yang dapat di access yaitu dapat diisi dan diambil isinya oleh programmer Jenis-Jenis RAM - SRAM (Static Random Access Memory) RAM yang digunakan sebagai memori tambahan yang tersembunyi. - EDORAM ( Extended Data Out Dynamic Random Accses Memory ) Yaitu, RAM yang kepingannya terdiri dari 72 pin dan umumnya pada PC yang menggunakan prosesor intel Pentium 1 dan AMD ke- 5 dan ke- 6. RAM jenis ini harus dipasang pada socketnya dalam jumlah genap ( minimal terdiri dari 2 keping ). Dan memiliki Bus Speed sebesar 66 Mhz atau PC 66. Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE - SDRAM ( Synchronous Random Acces Memory ) RAM yang kemampuan kecepatannya lebih cepat daripada EDORAM dan kepingannya terdiri dari 168 pin. PC dengan prosesor intel Pentium 1, Pentium III, AMD ke- 5, AMD ke 6, AMD ke- 7. Dengan memiliki Bus Speed sebesar 66 Mhz ( PC 66 Mhz ) dan PC 100 Mhz. - DDRAM ( Double Data Rate Random Acces Memory ) RAM yang hampir sama dengan SDRAM, namun memiliki kemampuan kerja yang lebih tinggi. Dengan Bus Speed sebesar 133 Mhz atau PC 133 Mhz. Umumnya digunakan pada PC dengan prosesorintel Pentium III, Pentium IV, AMD Duron, AMD Athlon. - RDRAM ( Rambus Dynamic Random Acces Memory ) RAM yang menggunakan RIMM ( Rambus In Line Memory Module ) sebagai socketnya dengan ukuran yang lebih kecil dari DIMM ( Socket yang digunakan untuk SDRAM dan DDRAM ). Dengan Bus Speed sebesar 800 Mhz. Umumnya digunakan pada PC dengan prosesor intel Pentium 1. Instalasi & Troubleshooting STMIK Rosma Karawang
PENGENALAN HARDWARE DDR vs DDR 2 vs DDR 3 Instalasi & Troubleshooting STMIK Rosma Karawang
