INSTALASI RUMAH TINGGAL DAN PENGAWATAN Simbolsimbol komponen kelistrikan

INSTALASI RUMAH TINGGAL DAN PENGAWATAN

Simbol-simbol komponen kelistrikan

GAMBAR DENAH RUMAH TINGGAL

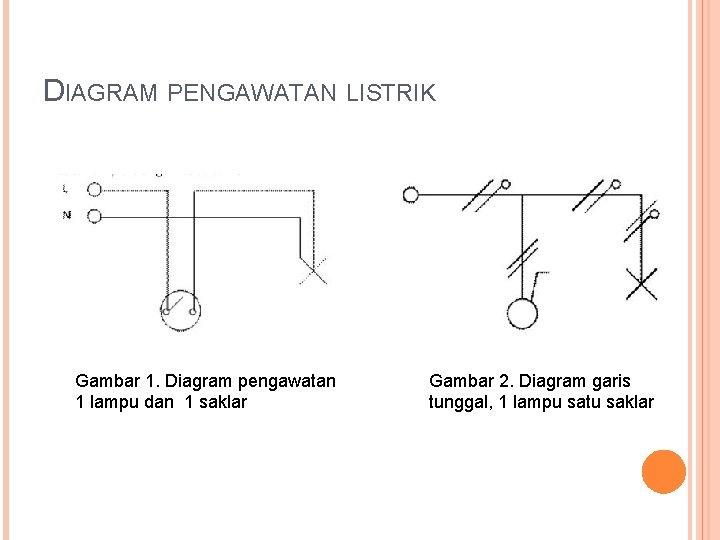

DIAGRAM PENGAWATAN LISTRIK Gambar 1. Diagram pengawatan 1 lampu dan 1 saklar Gambar 2. Diagram garis tunggal, 1 lampu satu saklar

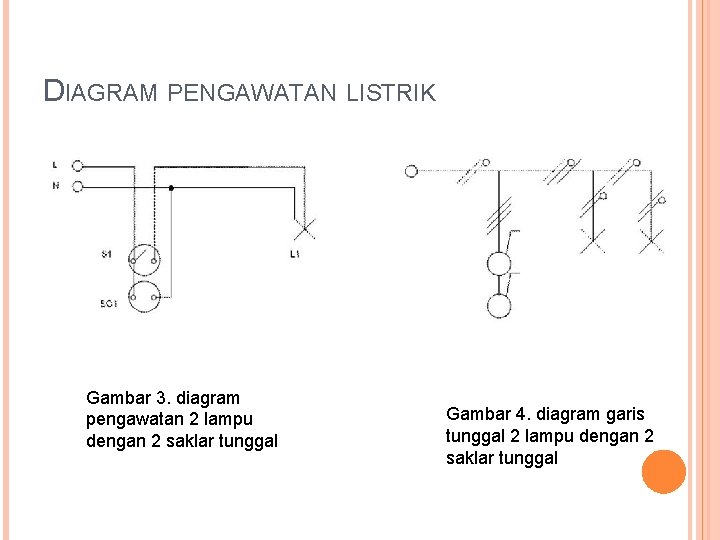

DIAGRAM PENGAWATAN LISTRIK Gambar 3. diagram pengawatan 2 lampu dengan 2 saklar tunggal Gambar 4. diagram garis tunggal 2 lampu dengan 2 saklar tunggal

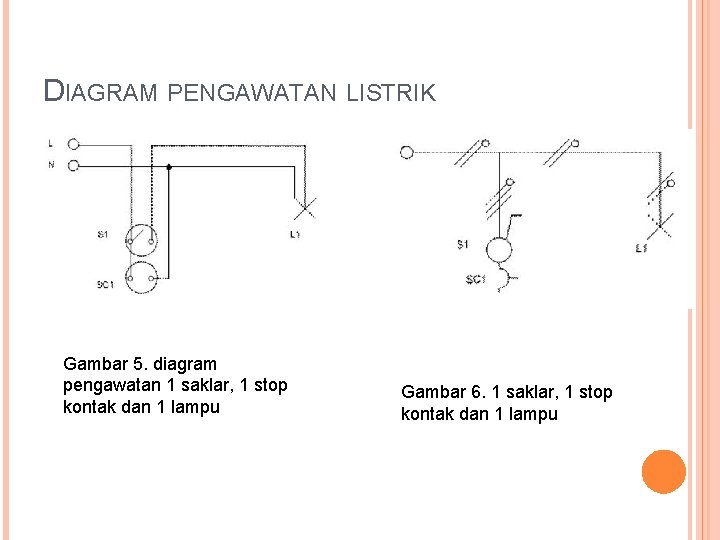

DIAGRAM PENGAWATAN LISTRIK Gambar 5. diagram pengawatan 1 saklar, 1 stop kontak dan 1 lampu Gambar 6. 1 saklar, 1 stop kontak dan 1 lampu

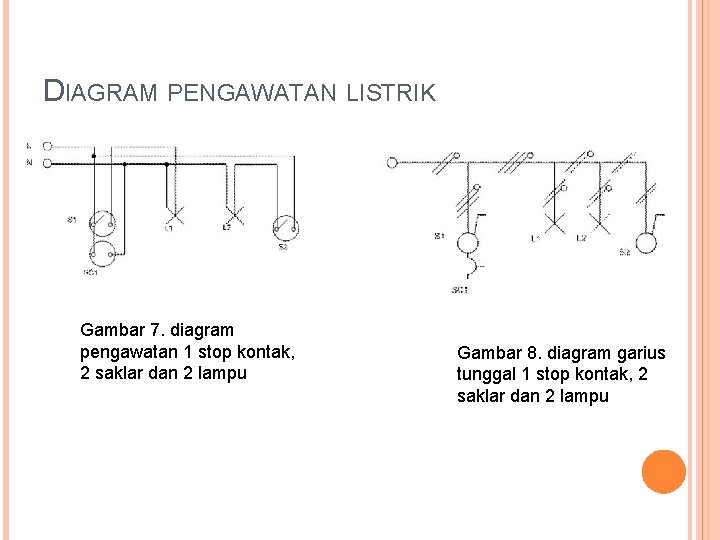

DIAGRAM PENGAWATAN LISTRIK Gambar 7. diagram pengawatan 1 stop kontak, 2 saklar dan 2 lampu Gambar 8. diagram garius tunggal 1 stop kontak, 2 saklar dan 2 lampu

DIAGRAM PENGAWATAN LISTRIK Gambar 9. diagram pengawatan 2 saklar tukar dan 1 lampu Gambar 10. diagram garis tunggal 2 saklar tukar dan 1 lampu

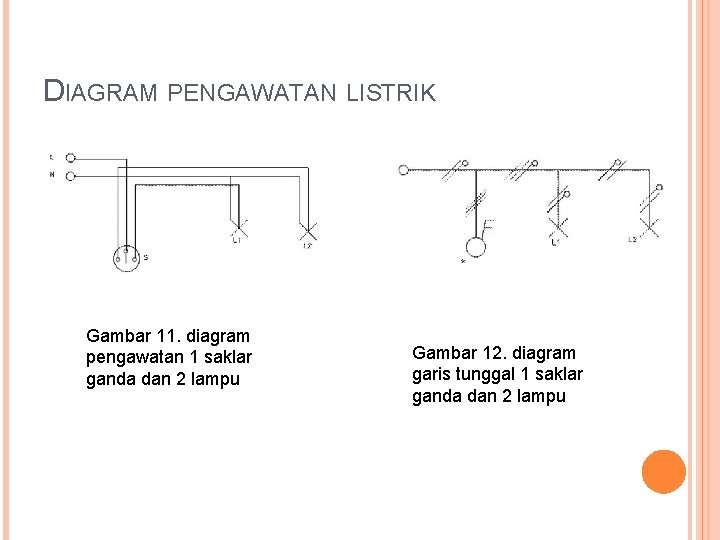

DIAGRAM PENGAWATAN LISTRIK Gambar 11. diagram pengawatan 1 saklar ganda dan 2 lampu Gambar 12. diagram garis tunggal 1 saklar ganda dan 2 lampu

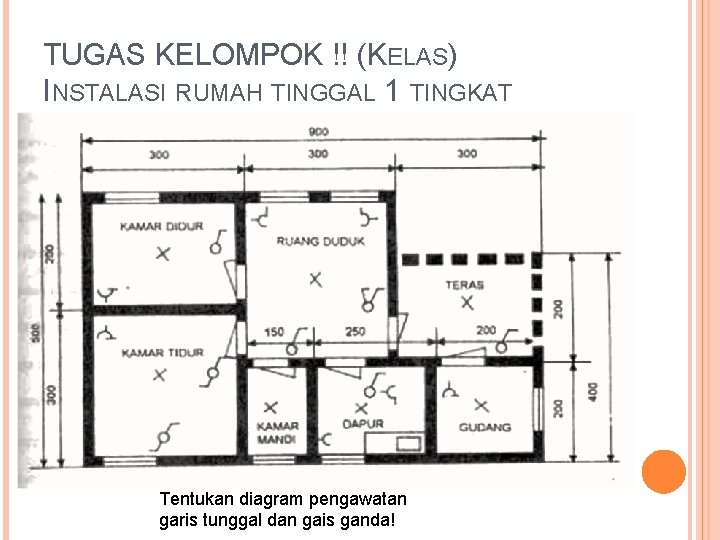

TUGAS KELOMPOK !! (KELAS) INSTALASI RUMAH TINGGAL 1 TINGKAT Tentukan diagram pengawatan garis tunggal dan gais ganda!

IINSTALASI RUMAH 2 LANTAI Gambar lantai bawah

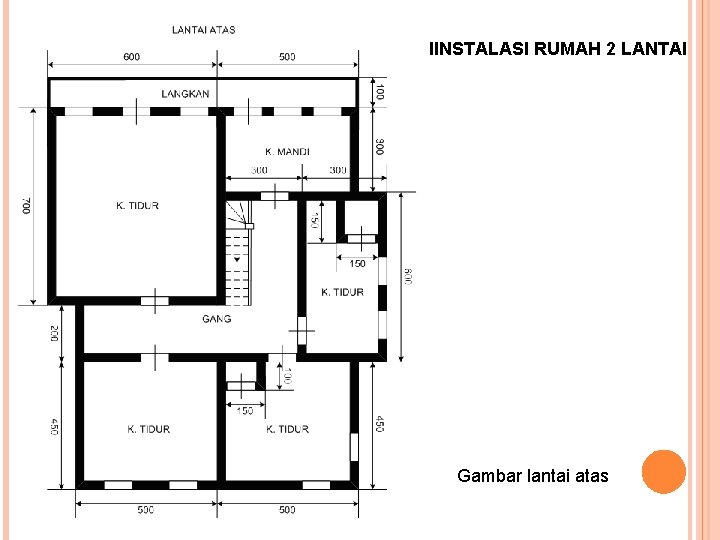

IINSTALASI RUMAH 2 LANTAI Gambar lantai atas

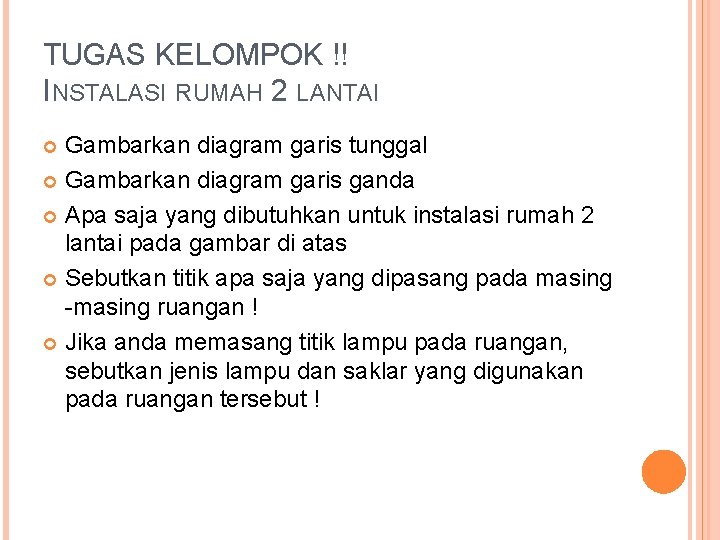

TUGAS KELOMPOK !! INSTALASI RUMAH 2 LANTAI Gambarkan diagram garis tunggal Gambarkan diagram garis ganda Apa saja yang dibutuhkan untuk instalasi rumah 2 lantai pada gambar di atas Sebutkan titik apa saja yang dipasang pada masing -masing ruangan ! Jika anda memasang titik lampu pada ruangan, sebutkan jenis lampu dan saklar yang digunakan pada ruangan tersebut !
