Instalaes Eltricas II Determinao das Correntes de CurtoCircuito

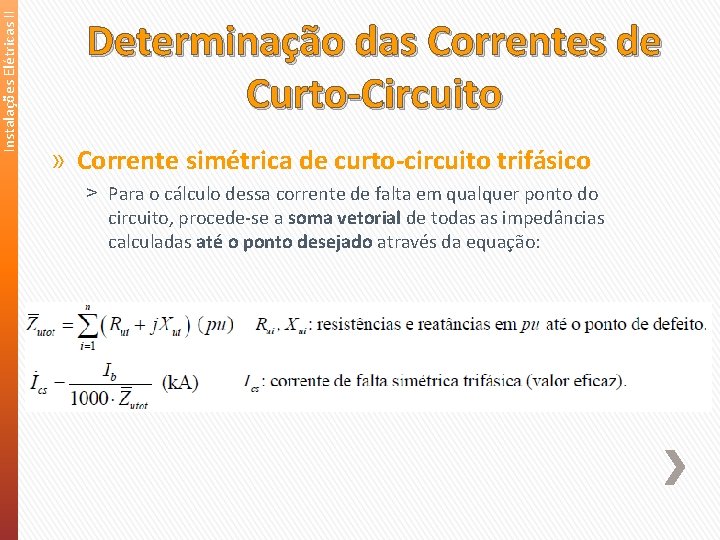

Instalações Elétricas II Determinação das Correntes de Curto-Circuito » Corrente simétrica de curto-circuito trifásico ˃ Para o cálculo dessa corrente de falta em qualquer ponto do circuito, procede‐se a soma vetorial de todas as impedâncias calculadas até o ponto desejado através da equação:

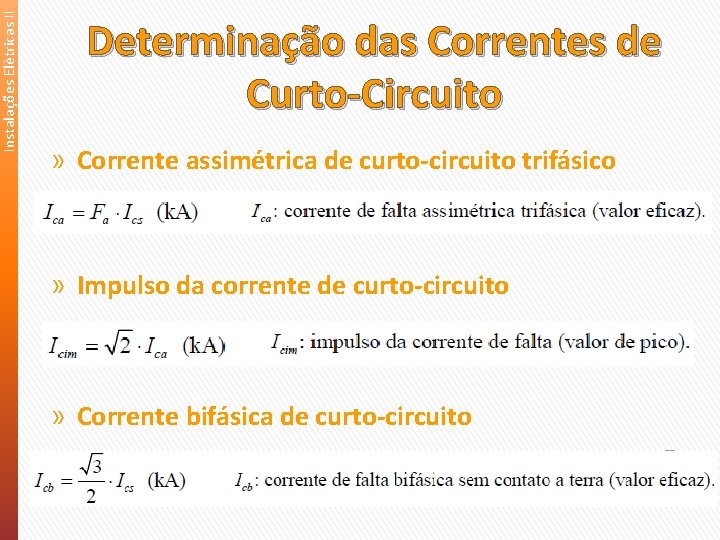

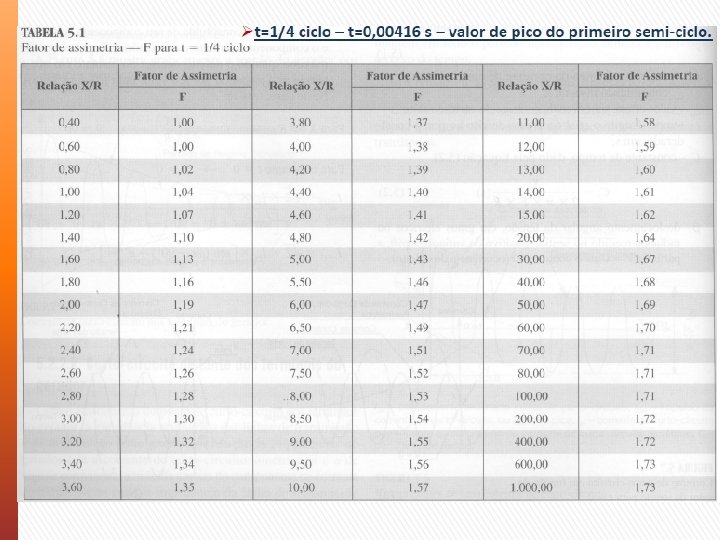

Instalações Elétricas II Determinação das Correntes de Curto-Circuito » Corrente assimétrica de curto-circuito trifásico » Impulso da corrente de curto-circuito » Corrente bifásica de curto-circuito

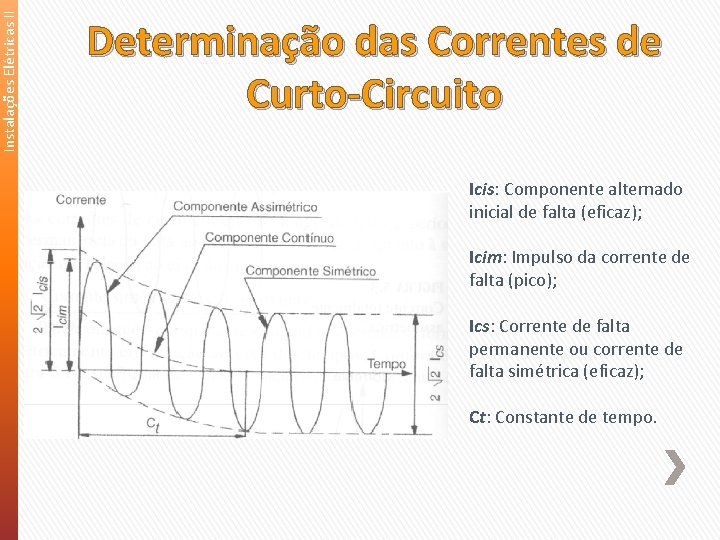

Instalações Elétricas II Determinação das Correntes de Curto-Circuito Icis: Componente alternado inicial de falta (eficaz); Icim: Impulso da corrente de falta (pico); Ics: Corrente de falta permanente ou corrente de falta simétrica (eficaz); Ct: Constante de tempo.

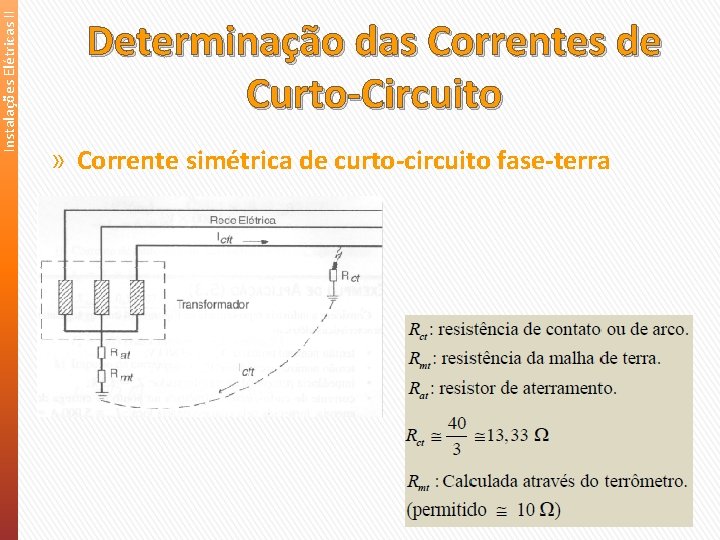

Instalações Elétricas II Determinação das Correntes de Curto-Circuito » Corrente simétrica de curto-circuito fase-terra

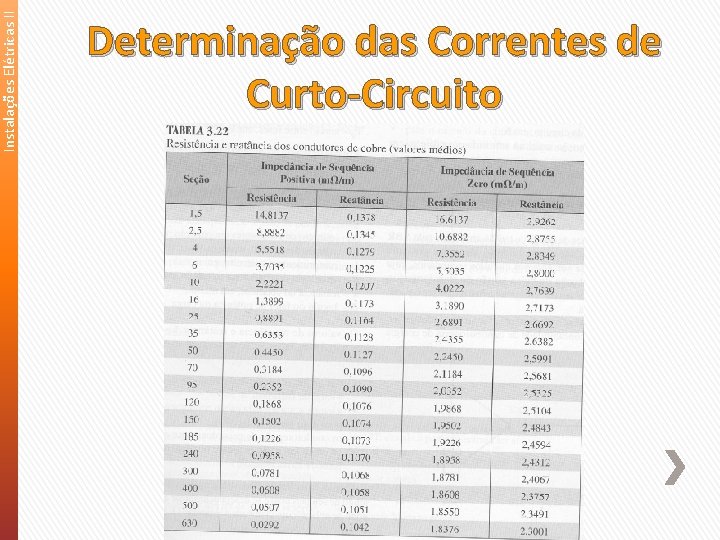

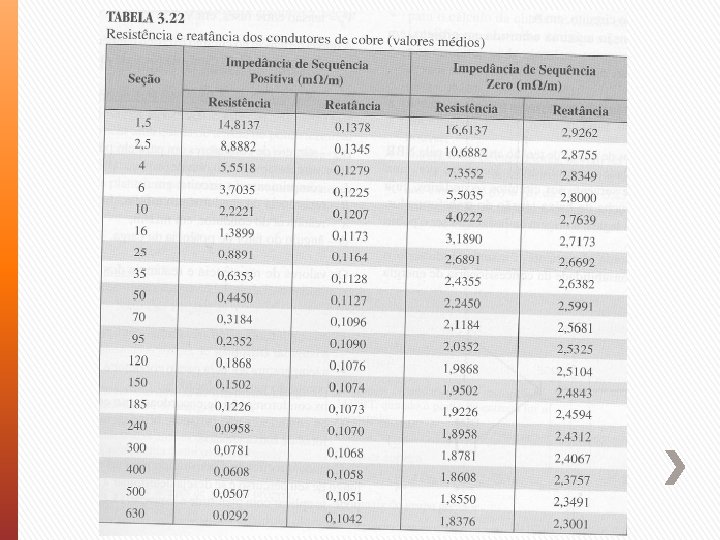

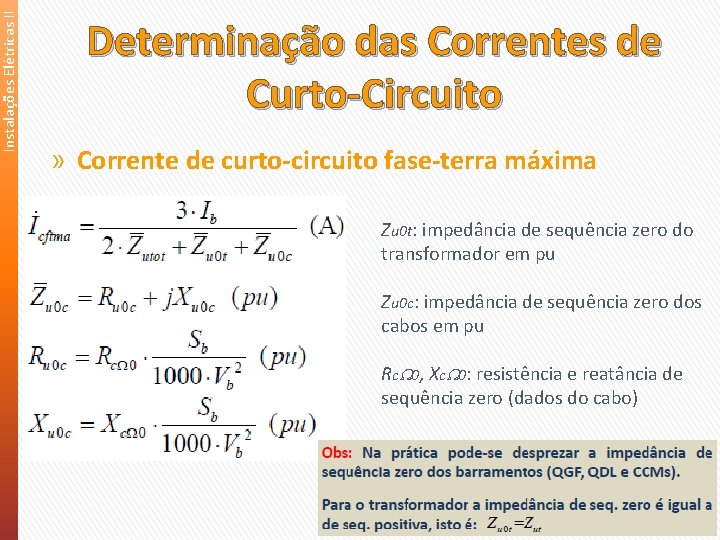

Instalações Elétricas II Determinação das Correntes de Curto-Circuito » Corrente de curto-circuito fase-terra máxima Zu 0 t: impedância de sequência zero do transformador em pu Zu 0 c: impedância de sequência zero dos cabos em pu Rc 0, Xc 0: resistência e reatância de sequência zero (dados do cabo)

Instalações Elétricas II Determinação das Correntes de Curto-Circuito

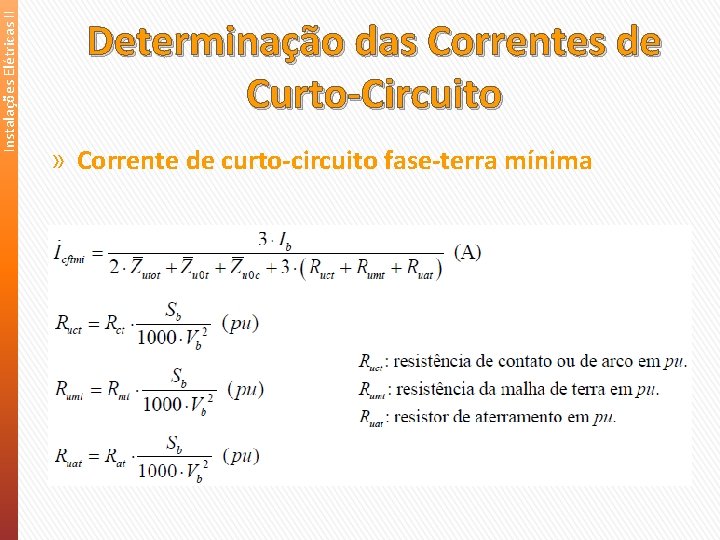

Instalações Elétricas II Determinação das Correntes de Curto-Circuito » Corrente de curto-circuito fase-terra mínima

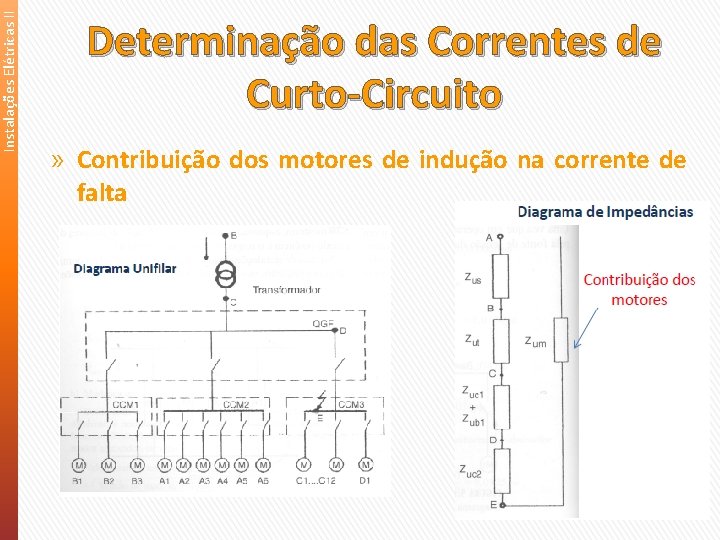

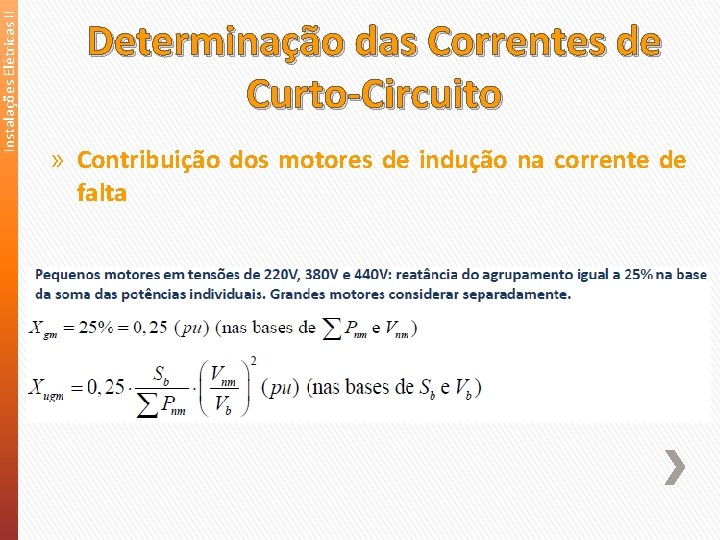

Instalações Elétricas II Determinação das Correntes de Curto-Circuito » Contribuição dos motores de indução na corrente de falta

Instalações Elétricas II Determinação das Correntes de Curto-Circuito » Contribuição dos motores de indução na corrente de falta

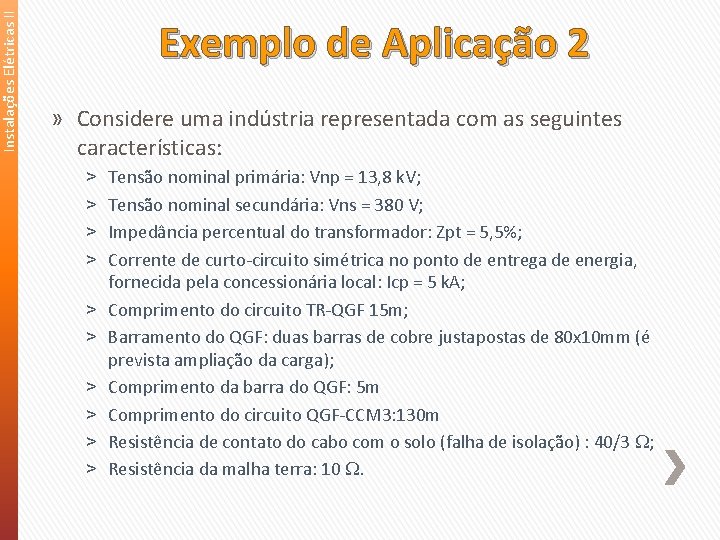

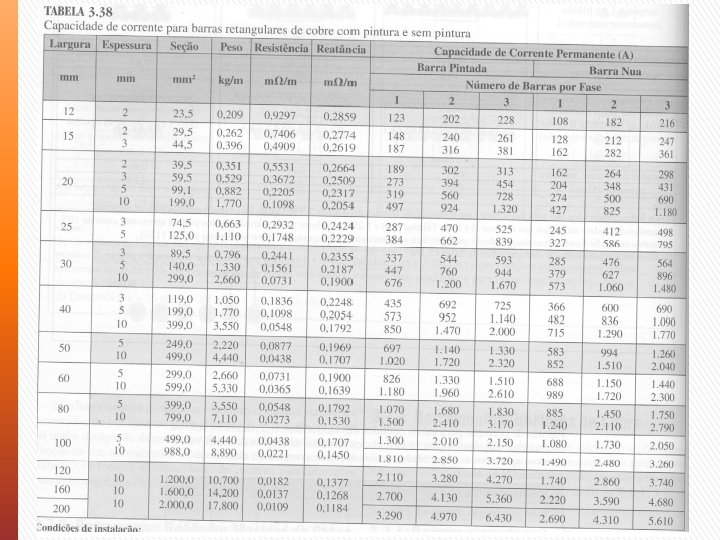

Instalações Elétricas II Exemplo de Aplicação 2 » Considere uma indústria representada com as seguintes características: ˃ ˃ ˃ ˃ ˃ Tensão nominal primária: Vnp = 13, 8 k. V; Tensão nominal secundária: Vns = 380 V; Impedância percentual do transformador: Zpt = 5, 5%; Corrente de curto‐circuito simétrica no ponto de entrega de energia, fornecida pela concessionária local: Icp = 5 k. A; Comprimento do circuito TR‐QGF 15 m; Barramento do QGF: duas barras de cobre justapostas de 80 x 10 mm (é prevista ampliação da carga); Comprimento da barra do QGF: 5 m Comprimento do circuito QGF‐CCM 3: 130 m Resistência de contato do cabo com o solo (falha de isolação) : 40/3 ; Resistência da malha terra: 10 .

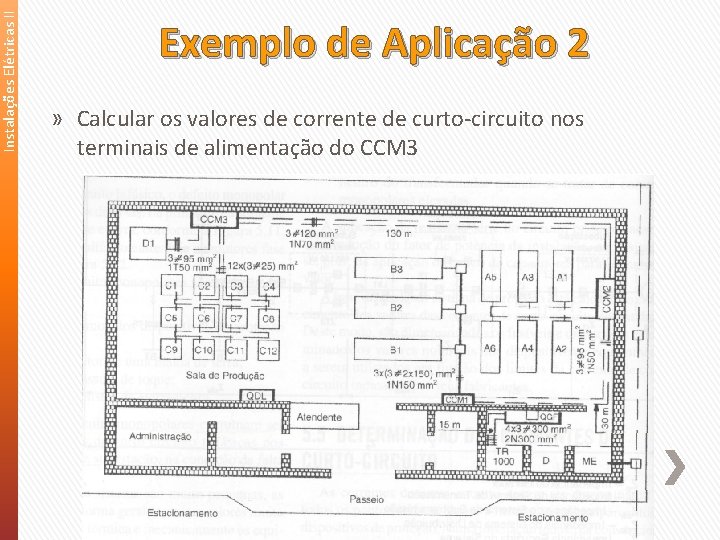

Instalações Elétricas II Exemplo de Aplicação 2 » Calcular os valores de corrente de curto‐circuito nos terminais de alimentação do CCM 3

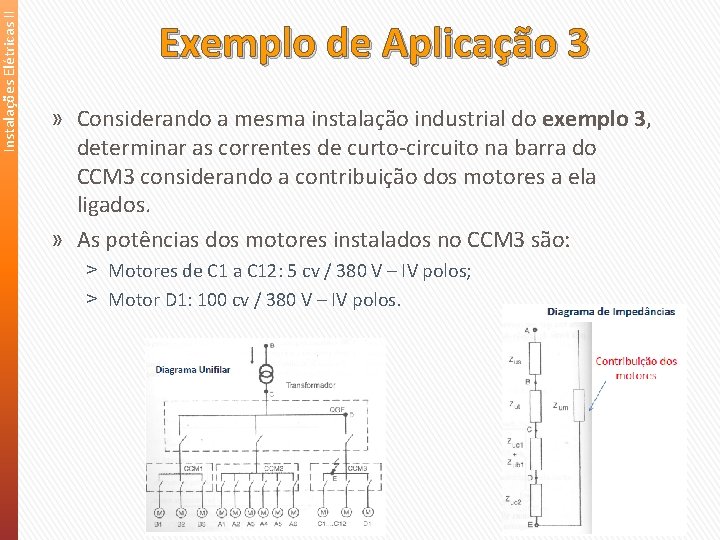

Instalações Elétricas II Exemplo de Aplicação 3 » Considerando a mesma instalação industrial do exemplo 3, determinar as correntes de curto‐circuito na barra do CCM 3 considerando a contribuição dos motores a ela ligados. » As potências dos motores instalados no CCM 3 são: ˃ Motores de C 1 a C 12: 5 cv / 380 V – IV polos; ˃ Motor D 1: 100 cv / 380 V – IV polos.

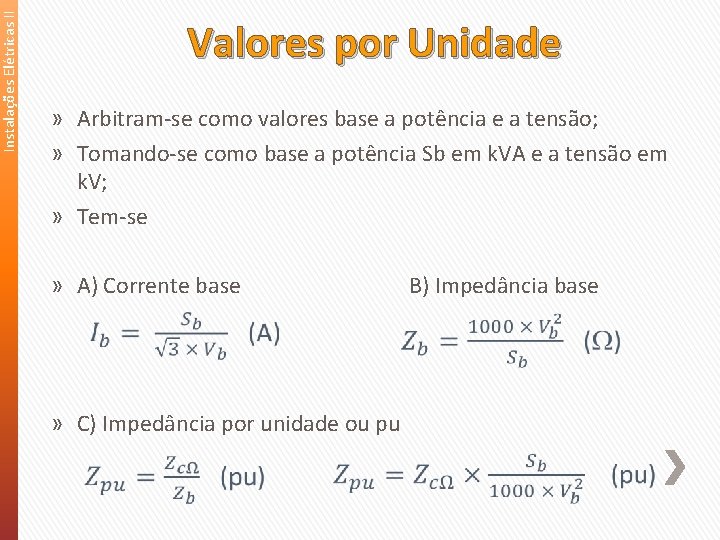

Instalações Elétricas II Valores por Unidade » Arbitram‐se como valores base a potência e a tensão; » Tomando‐se como base a potência Sb em k. VA e a tensão em k. V; » Tem‐se » A) Corrente base B) Impedância base » C) Impedância por unidade ou pu

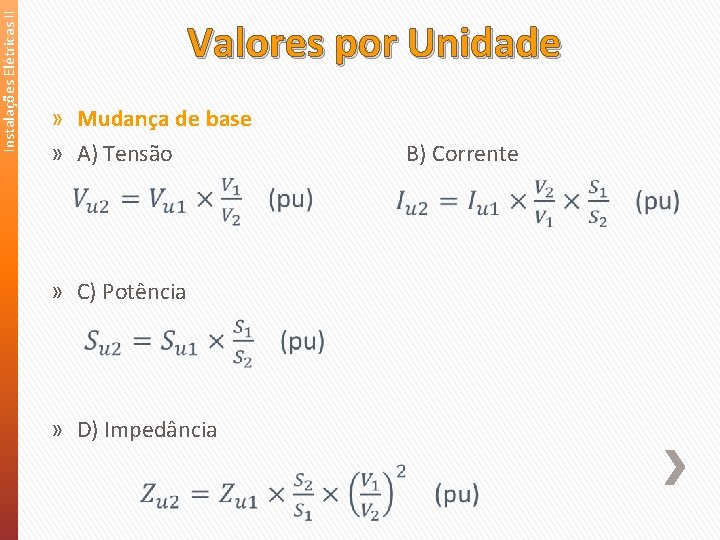

Instalações Elétricas II Valores por Unidade » Mudança de base » A) Tensão B) Corrente » C) Potência » D) Impedância
