INSTALAÇÕES ELÉTRICAS Capítulo 4 – Parte 1 Condutores elétricos: dimensionamento e instalação 2. ° semestre de 2005 Instalações elétricas Mauro Moura Severino Prof. Mauro Moura Severino

Condutores elétricos: dimensionamento e instalação w Considerações básicas n n n condutor elétrico: corpo constituído de material bom condutor, destinado à transmissão da eletricidade. fio: condutor sólido, maciço, de seção circular, com ou sem isolamento. cabo: conjunto de fios encordoados, não-isolados entre si, isolado ou não, conforme o uso a que se destina, sendo mais flexível que um fio de mesma capacidade de carga. Instalações elétricas Prof. Mauro Moura Severino 2

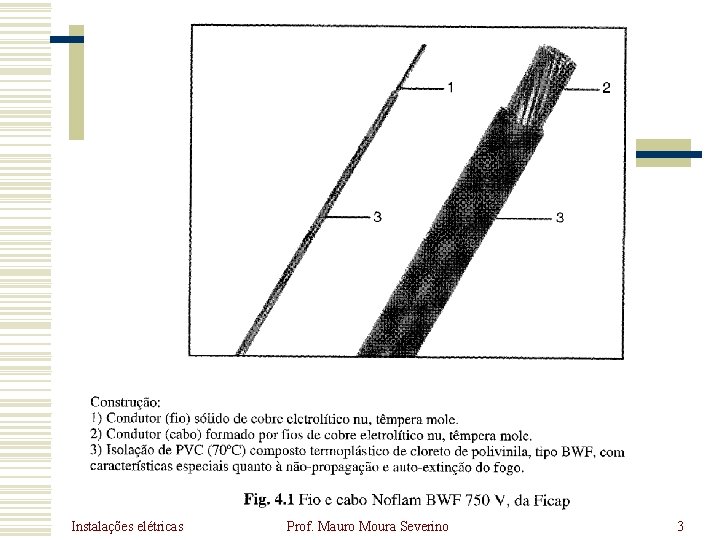

Instalações elétricas Prof. Mauro Moura Severino 3

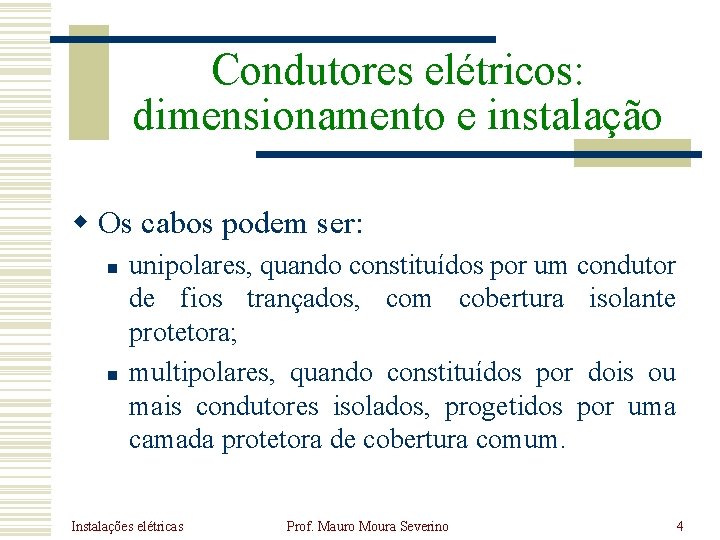

Condutores elétricos: dimensionamento e instalação w Os cabos podem ser: n n unipolares, quando constituídos por um condutor de fios trançados, com cobertura isolante protetora; multipolares, quando constituídos por dois ou mais condutores isolados, progetidos por uma camada protetora de cobertura comum. Instalações elétricas Prof. Mauro Moura Severino 4

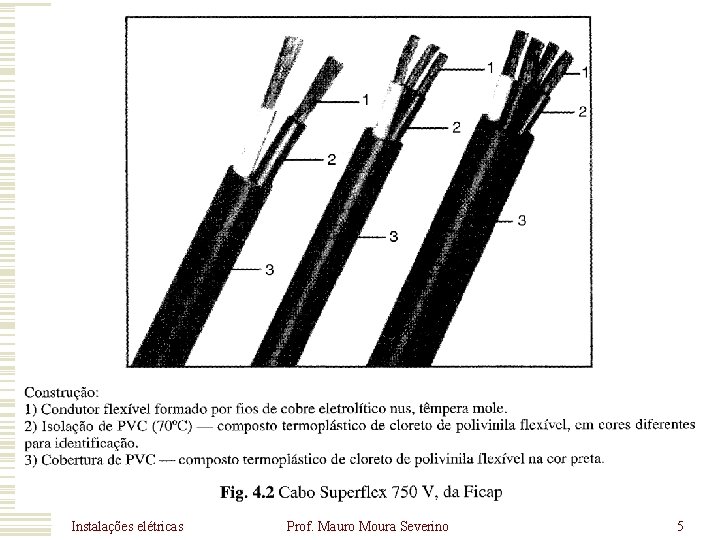

Instalações elétricas Prof. Mauro Moura Severino 5

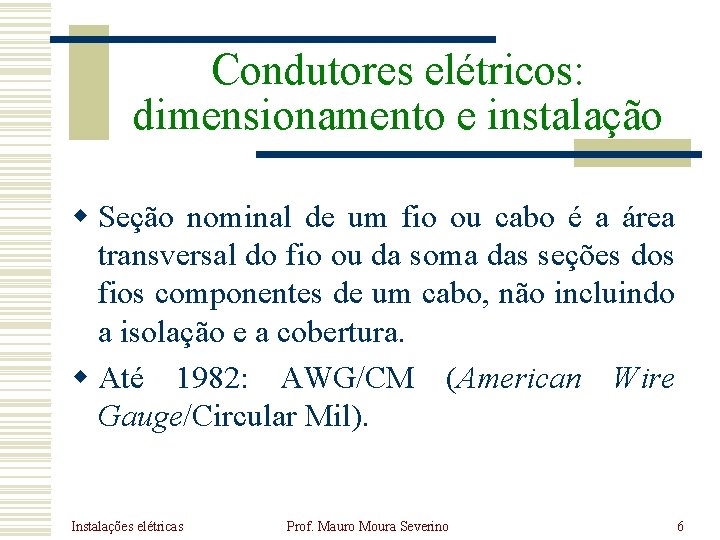

Condutores elétricos: dimensionamento e instalação w Seção nominal de um fio ou cabo é a área transversal do fio ou da soma das seções dos fios componentes de um cabo, não incluindo a isolação e a cobertura. w Até 1982: AWG/CM (American Wire Gauge/Circular Mil). Instalações elétricas Prof. Mauro Moura Severino 6

Condutores elétricos: dimensionamento e instalação w AWG: progressão geométrica de diâmetros expressos em polegadas até a bitola 0000 (4/0). Acima disso, as seções são expressas em CM ou múltiplo de CM (MCM). Um mil = 1 milésimo quadrado de polegada. w Após 1982: mm 2, segundo padrão da série métrica da IEC (International Electrotechnical Commission). Instalações elétricas Prof. Mauro Moura Severino 7

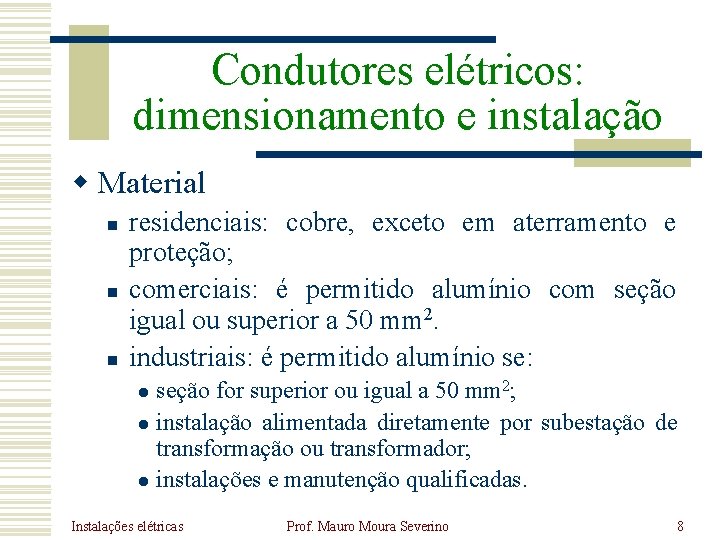

Condutores elétricos: dimensionamento e instalação w Material n n n residenciais: cobre, exceto em aterramento e proteção; comerciais: é permitido alumínio com seção igual ou superior a 50 mm 2. industriais: é permitido alumínio se: seção for superior ou igual a 50 mm 2; l instalação alimentada diretamente por subestação de transformação ou transformador; l instalações e manutenção qualificadas. l Instalações elétricas Prof. Mauro Moura Severino 8

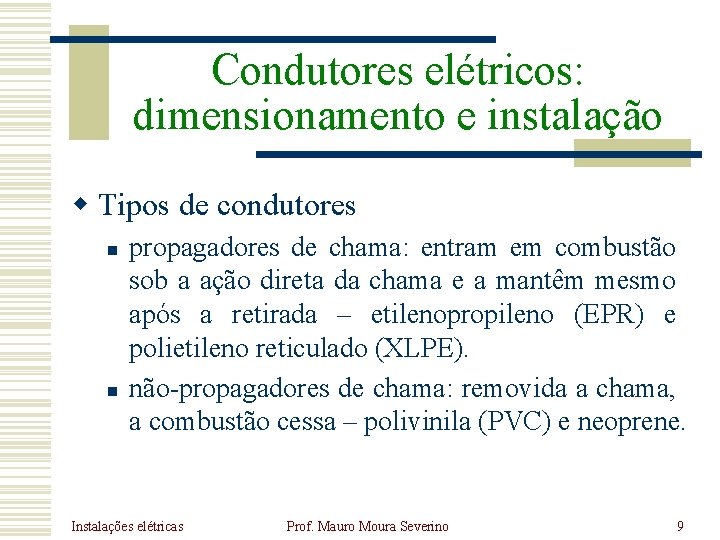

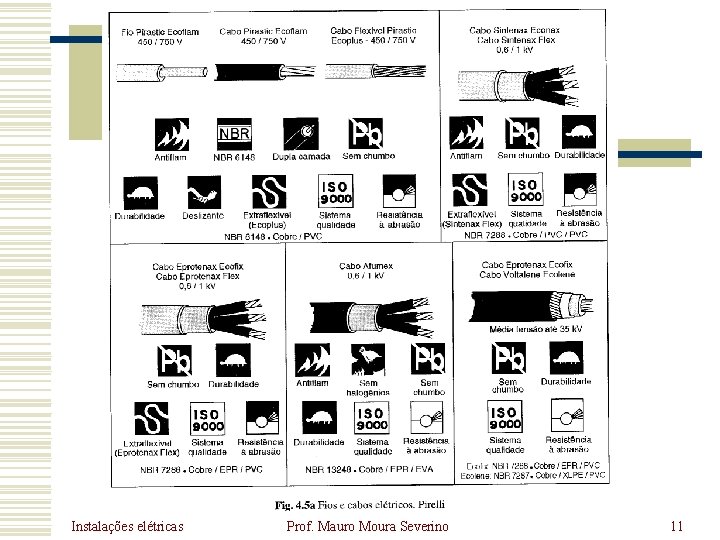

Condutores elétricos: dimensionamento e instalação w Tipos de condutores n n propagadores de chama: entram em combustão sob a ação direta da chama e a mantêm mesmo após a retirada – etilenopropileno (EPR) e polietileno reticulado (XLPE). não-propagadores de chama: removida a chama, a combustão cessa – polivinila (PVC) e neoprene. Instalações elétricas Prof. Mauro Moura Severino 9

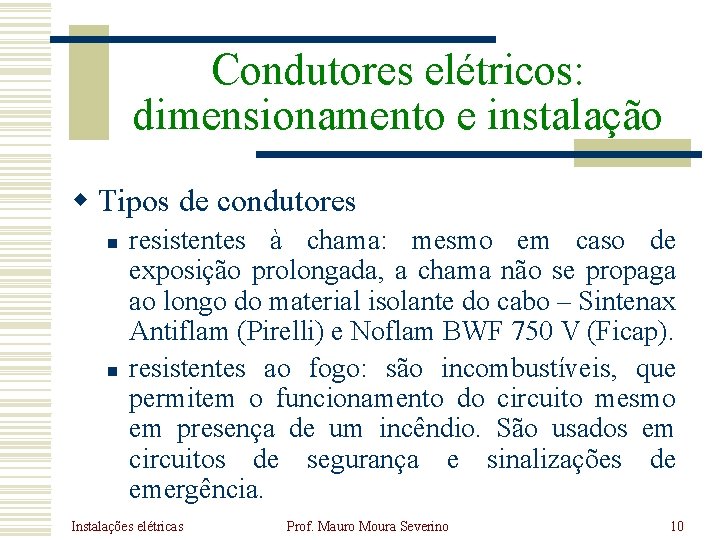

Condutores elétricos: dimensionamento e instalação w Tipos de condutores n n resistentes à chama: mesmo em caso de exposição prolongada, a chama não se propaga ao longo do material isolante do cabo – Sintenax Antiflam (Pirelli) e Noflam BWF 750 V (Ficap). resistentes ao fogo: são incombustíveis, que permitem o funcionamento do circuito mesmo em presença de um incêndio. São usados em circuitos de segurança e sinalizações de emergência. Instalações elétricas Prof. Mauro Moura Severino 10

Instalações elétricas Prof. Mauro Moura Severino 11

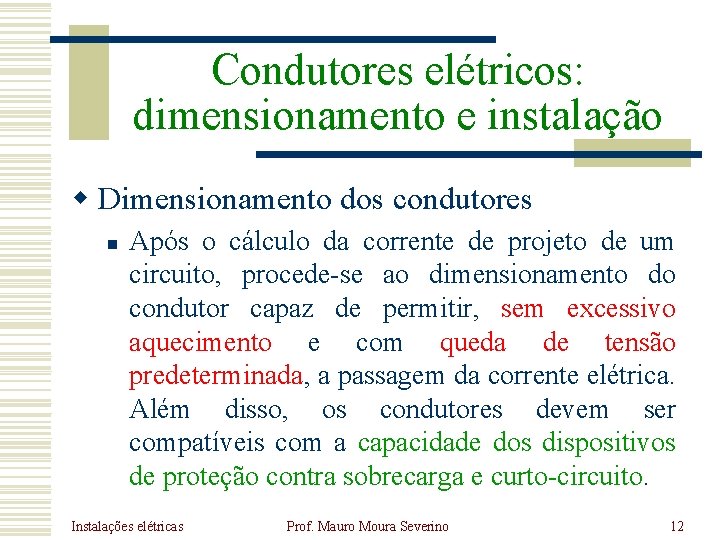

Condutores elétricos: dimensionamento e instalação w Dimensionamento dos condutores n Após o cálculo da corrente de projeto de um circuito, procede-se ao dimensionamento do condutor capaz de permitir, sem excessivo aquecimento e com queda de tensão predeterminada, a passagem da corrente elétrica. Além disso, os condutores devem ser compatíveis com a capacidade dos dispositivos de proteção contra sobrecarga e curto-circuito. Instalações elétricas Prof. Mauro Moura Severino 12

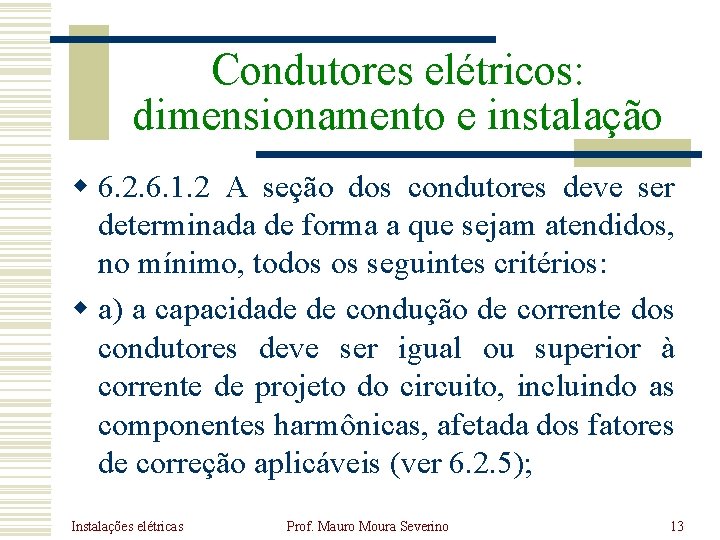

Condutores elétricos: dimensionamento e instalação w 6. 2. 6. 1. 2 A seção dos condutores deve ser determinada de forma a que sejam atendidos, no mínimo, todos os seguintes critérios: w a) a capacidade de condução de corrente dos condutores deve ser igual ou superior à corrente de projeto do circuito, incluindo as componentes harmônicas, afetada dos fatores de correção aplicáveis (ver 6. 2. 5); Instalações elétricas Prof. Mauro Moura Severino 13

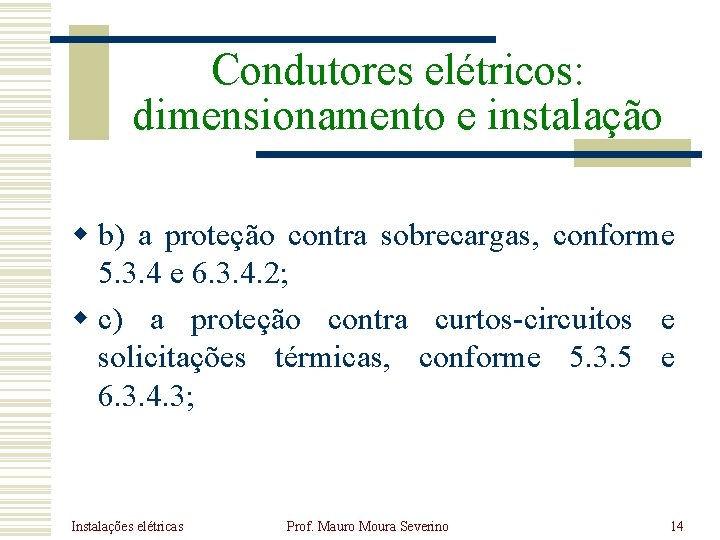

Condutores elétricos: dimensionamento e instalação w b) a proteção contra sobrecargas, conforme 5. 3. 4 e 6. 3. 4. 2; w c) a proteção contra curtos-circuitos e solicitações térmicas, conforme 5. 3. 5 e 6. 3. 4. 3; Instalações elétricas Prof. Mauro Moura Severino 14

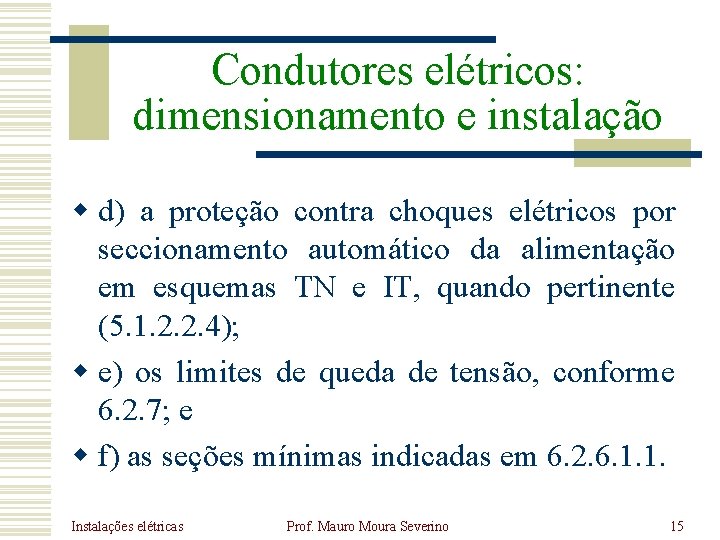

Condutores elétricos: dimensionamento e instalação w d) a proteção contra choques elétricos por seccionamento automático da alimentação em esquemas TN e IT, quando pertinente (5. 1. 2. 2. 4); w e) os limites de queda de tensão, conforme 6. 2. 7; e w f) as seções mínimas indicadas em 6. 2. 6. 1. 1. Instalações elétricas Prof. Mauro Moura Severino 15

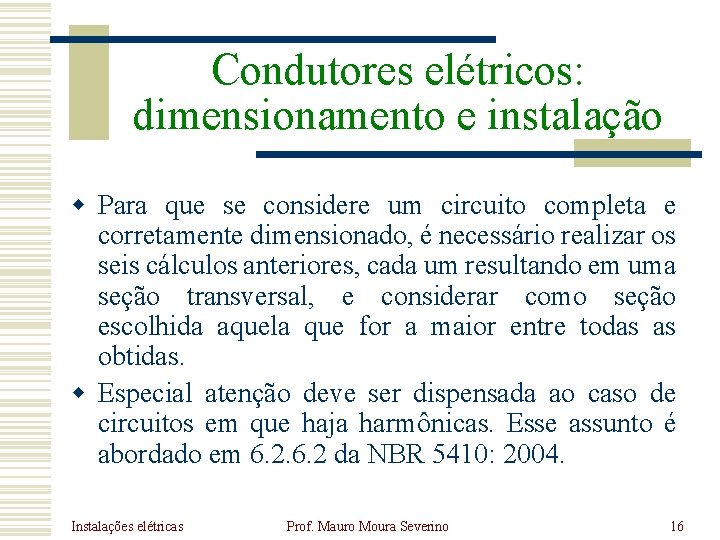

Condutores elétricos: dimensionamento e instalação w Para que se considere um circuito completa e corretamente dimensionado, é necessário realizar os seis cálculos anteriores, cada um resultando em uma seção transversal, e considerar como seção escolhida aquela que for a maior entre todas as obtidas. w Especial atenção deve ser dispensada ao caso de circuitos em que haja harmônicas. Esse assunto é abordado em 6. 2 da NBR 5410: 2004. Instalações elétricas Prof. Mauro Moura Severino 16

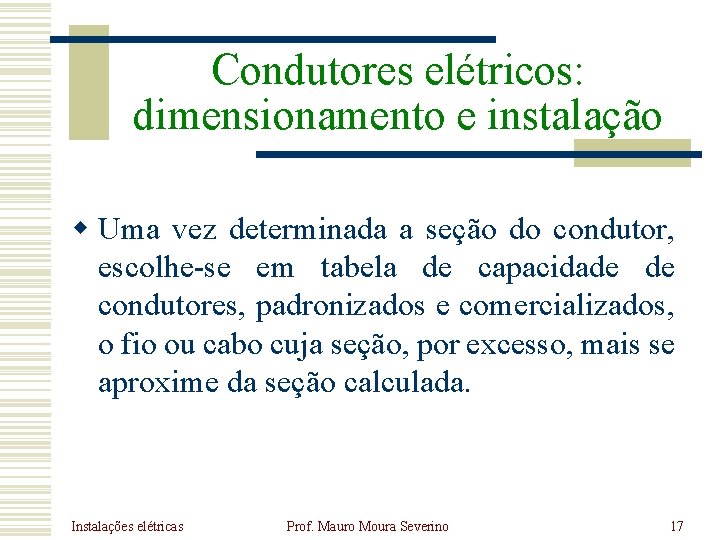

Condutores elétricos: dimensionamento e instalação w Uma vez determinada a seção do condutor, escolhe-se em tabela de capacidade de condutores, padronizados e comercializados, o fio ou cabo cuja seção, por excesso, mais se aproxime da seção calculada. Instalações elétricas Prof. Mauro Moura Severino 17

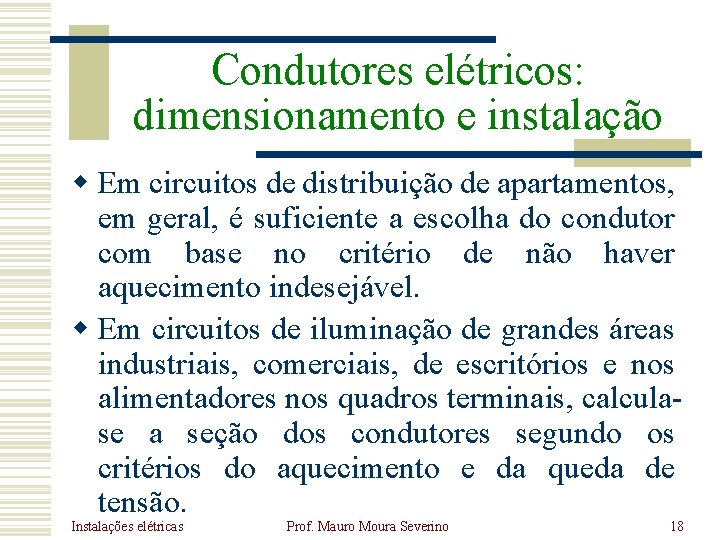

Condutores elétricos: dimensionamento e instalação w Em circuitos de distribuição de apartamentos, em geral, é suficiente a escolha do condutor com base no critério de não haver aquecimento indesejável. w Em circuitos de iluminação de grandes áreas industriais, comerciais, de escritórios e nos alimentadores nos quadros terminais, calculase a seção dos condutores segundo os critérios do aquecimento e da queda de tensão. Instalações elétricas Prof. Mauro Moura Severino 18

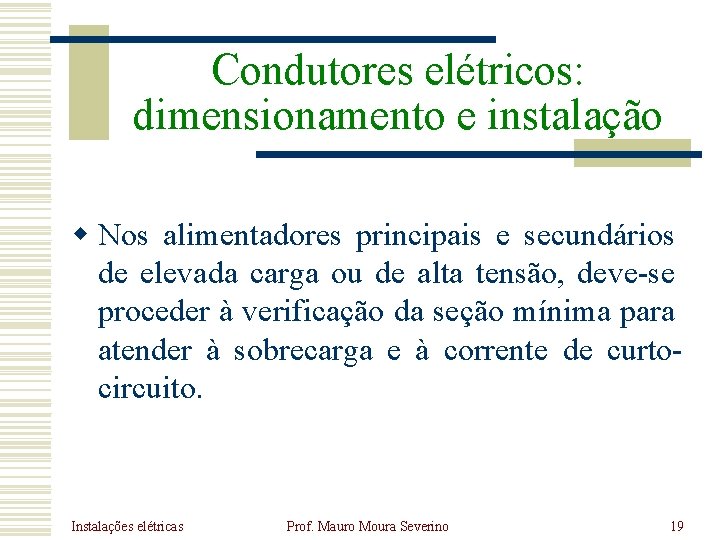

Condutores elétricos: dimensionamento e instalação w Nos alimentadores principais e secundários de elevada carga ou de alta tensão, deve-se proceder à verificação da seção mínima para atender à sobrecarga e à corrente de curtocircuito. Instalações elétricas Prof. Mauro Moura Severino 19

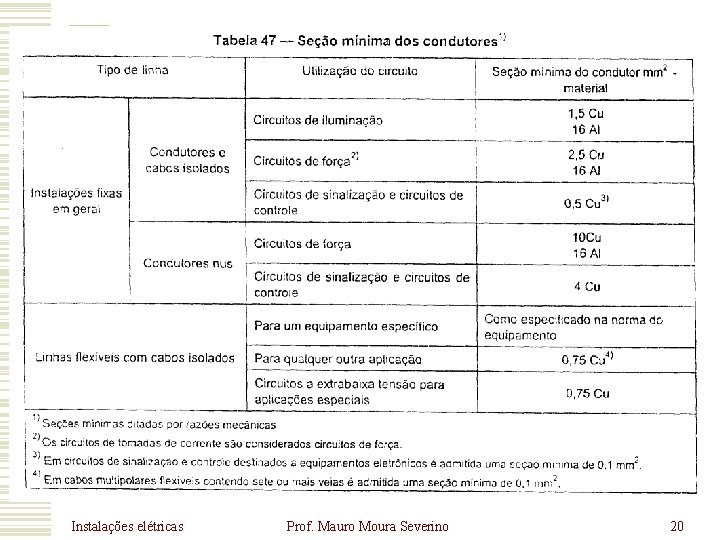

Instalações elétricas Prof. Mauro Moura Severino 20

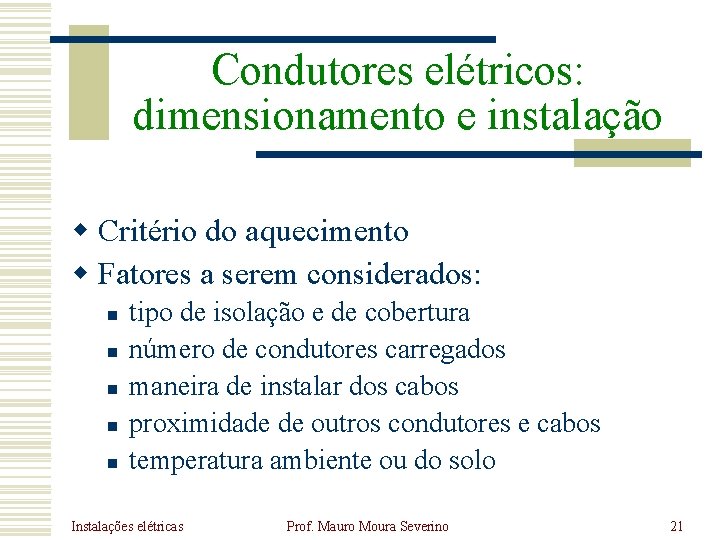

Condutores elétricos: dimensionamento e instalação w Critério do aquecimento w Fatores a serem considerados: n n n tipo de isolação e de cobertura número de condutores carregados maneira de instalar dos cabos proximidade de outros condutores e cabos temperatura ambiente ou do solo Instalações elétricas Prof. Mauro Moura Severino 21

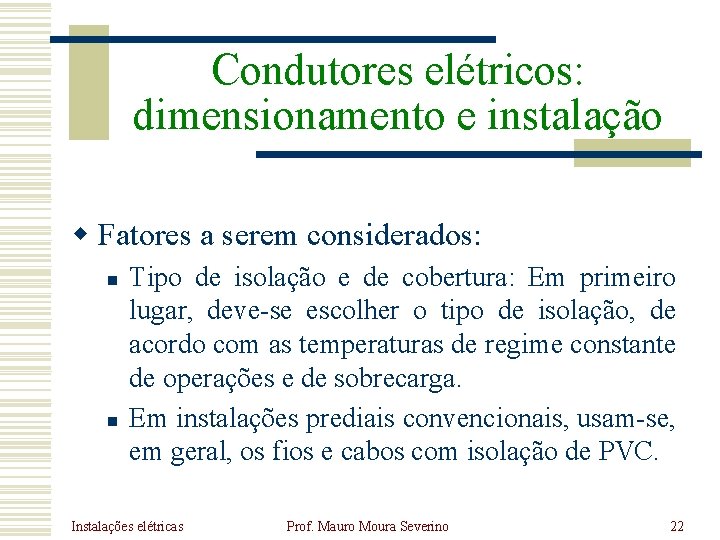

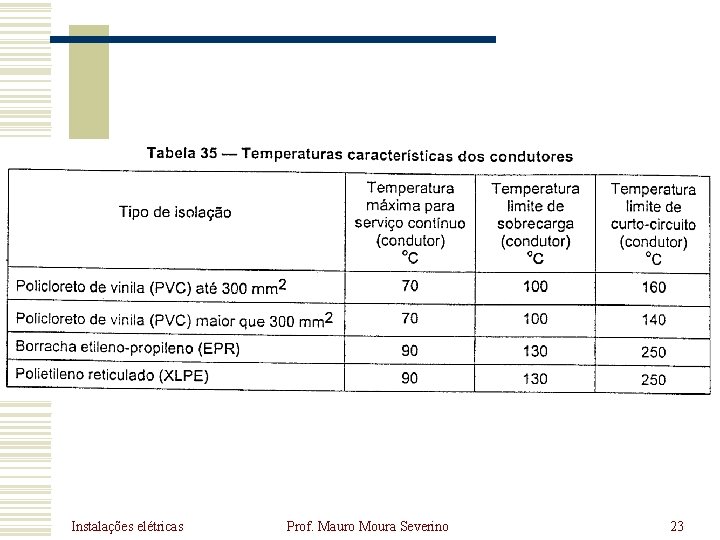

Condutores elétricos: dimensionamento e instalação w Fatores a serem considerados: n n Tipo de isolação e de cobertura: Em primeiro lugar, deve-se escolher o tipo de isolação, de acordo com as temperaturas de regime constante de operações e de sobrecarga. Em instalações prediais convencionais, usam-se, em geral, os fios e cabos com isolação de PVC. Instalações elétricas Prof. Mauro Moura Severino 22

Instalações elétricas Prof. Mauro Moura Severino 23

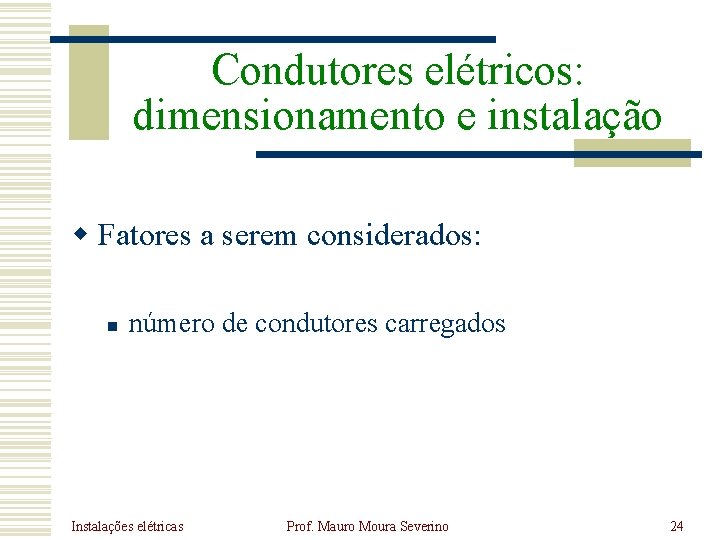

Condutores elétricos: dimensionamento e instalação w Fatores a serem considerados: n número de condutores carregados Instalações elétricas Prof. Mauro Moura Severino 24

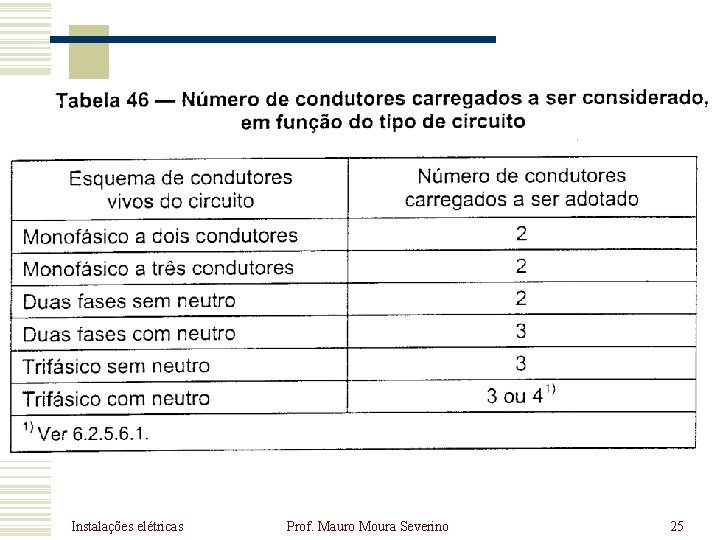

Instalações elétricas Prof. Mauro Moura Severino 25

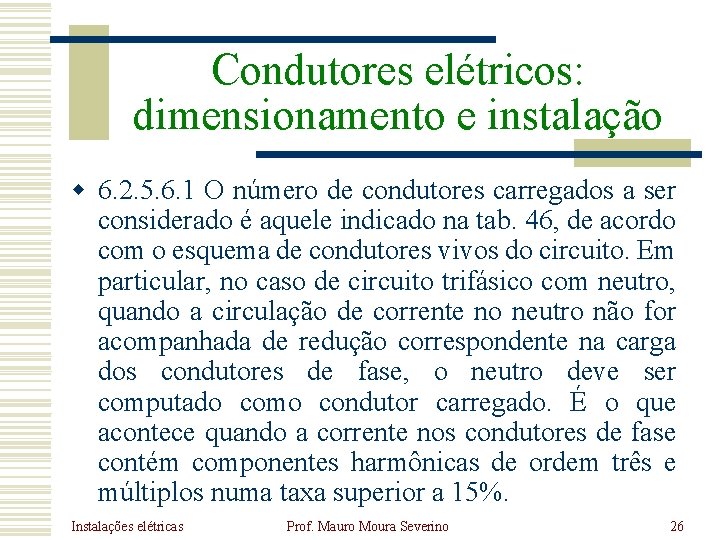

Condutores elétricos: dimensionamento e instalação w 6. 2. 5. 6. 1 O número de condutores carregados a ser considerado é aquele indicado na tab. 46, de acordo com o esquema de condutores vivos do circuito. Em particular, no caso de circuito trifásico com neutro, quando a circulação de corrente no neutro não for acompanhada de redução correspondente na carga dos condutores de fase, o neutro deve ser computado como condutor carregado. É o que acontece quando a corrente nos condutores de fase contém componentes harmônicas de ordem três e múltiplos numa taxa superior a 15%. Instalações elétricas Prof. Mauro Moura Severino 26

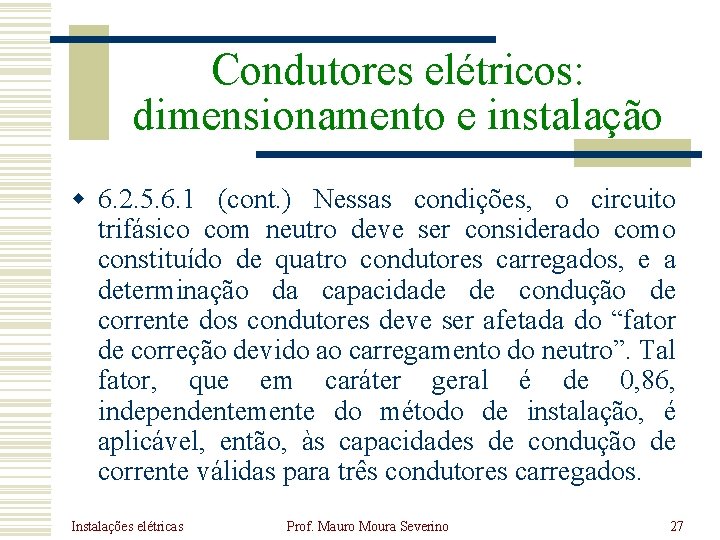

Condutores elétricos: dimensionamento e instalação w 6. 2. 5. 6. 1 (cont. ) Nessas condições, o circuito trifásico com neutro deve ser considerado como constituído de quatro condutores carregados, e a determinação da capacidade de condução de corrente dos condutores deve ser afetada do “fator de correção devido ao carregamento do neutro”. Tal fator, que em caráter geral é de 0, 86, independentemente do método de instalação, é aplicável, então, às capacidades de condução de corrente válidas para três condutores carregados. Instalações elétricas Prof. Mauro Moura Severino 27

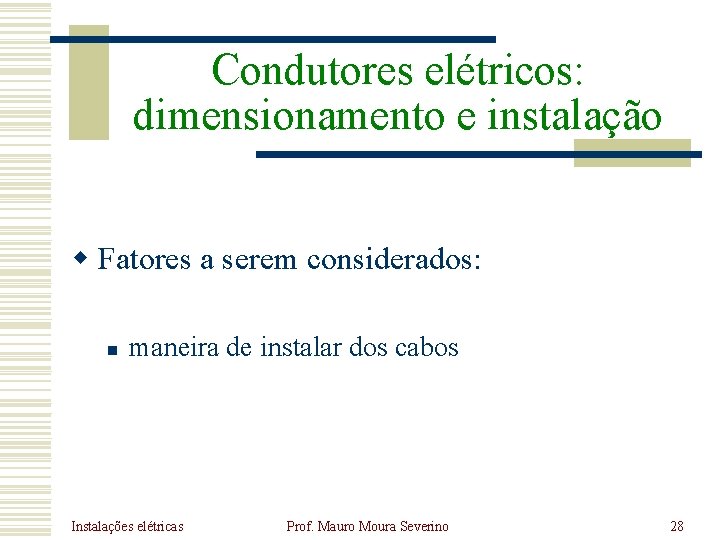

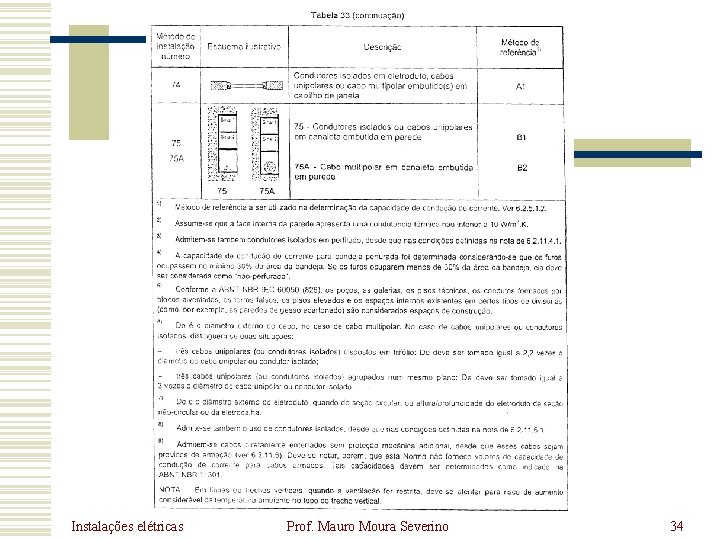

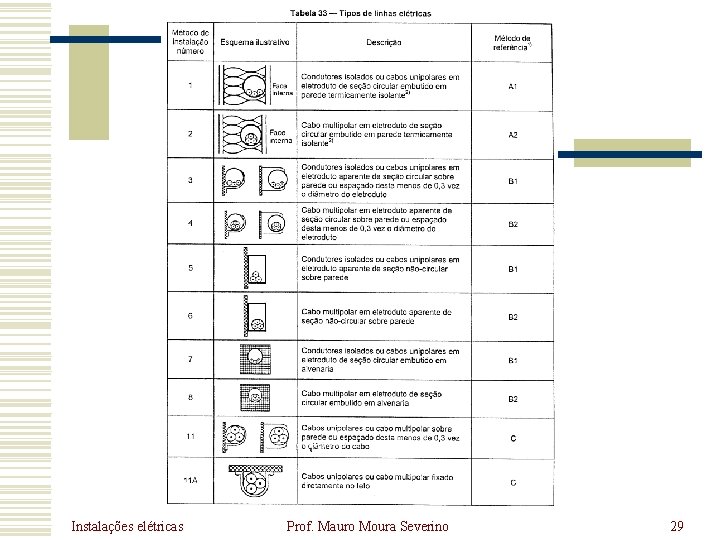

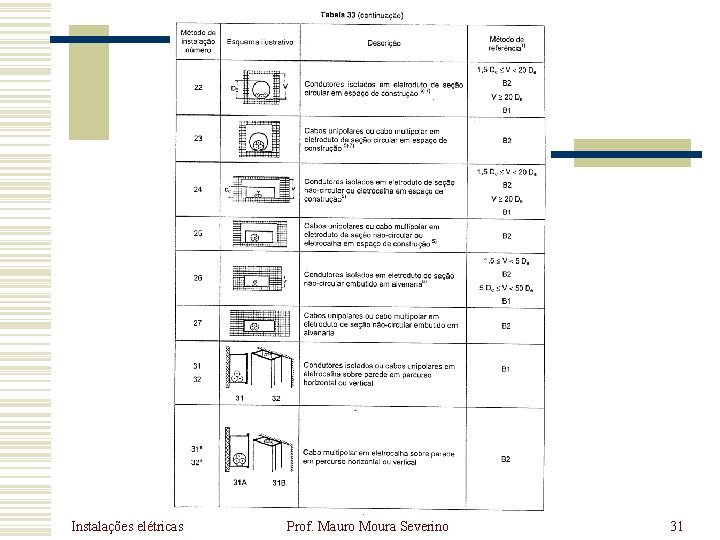

Condutores elétricos: dimensionamento e instalação w Fatores a serem considerados: n maneira de instalar dos cabos Instalações elétricas Prof. Mauro Moura Severino 28

Instalações elétricas Prof. Mauro Moura Severino 29

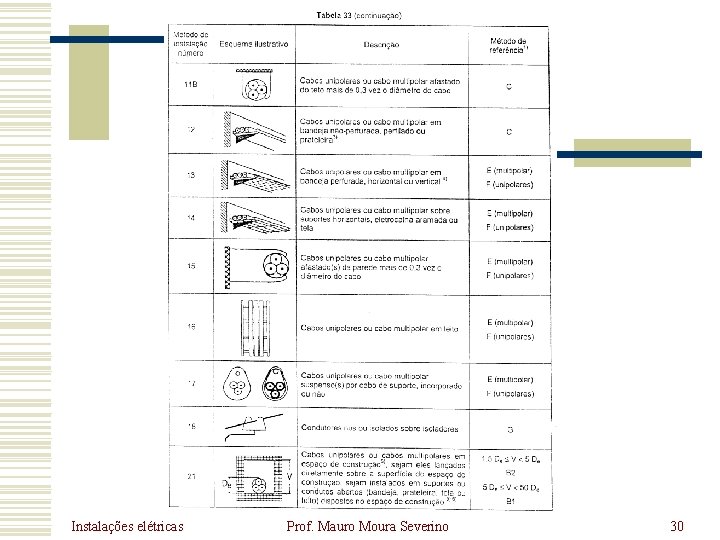

Instalações elétricas Prof. Mauro Moura Severino 30

Instalações elétricas Prof. Mauro Moura Severino 31

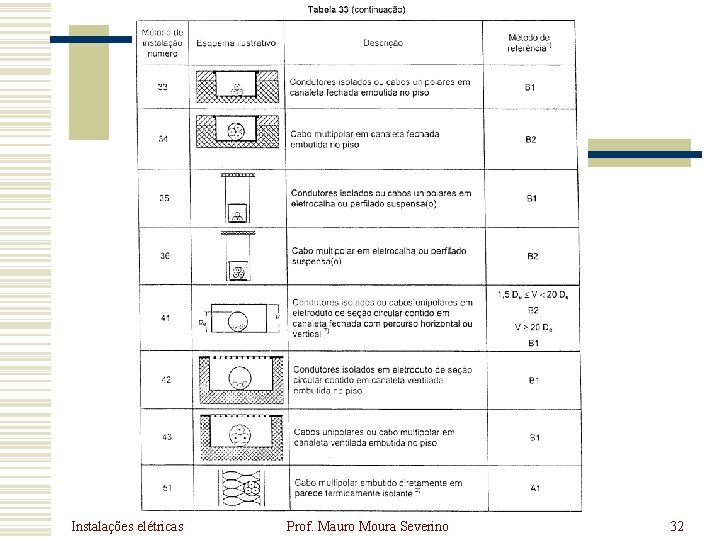

Instalações elétricas Prof. Mauro Moura Severino 32

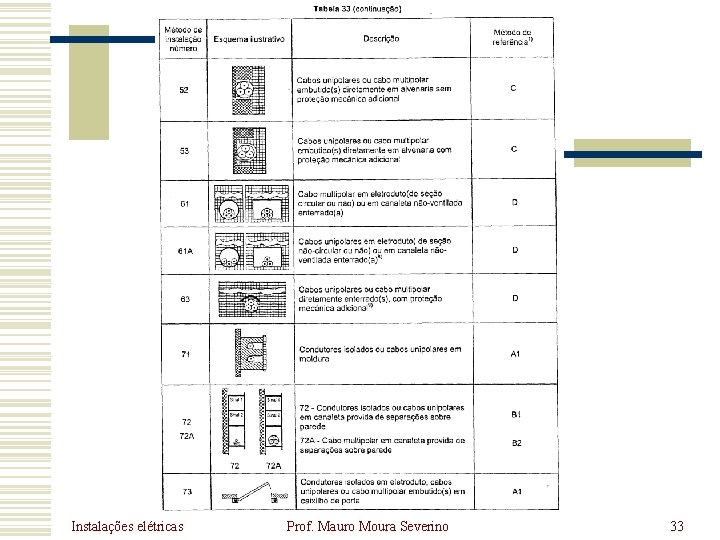

Instalações elétricas Prof. Mauro Moura Severino 33

Instalações elétricas Prof. Mauro Moura Severino 34

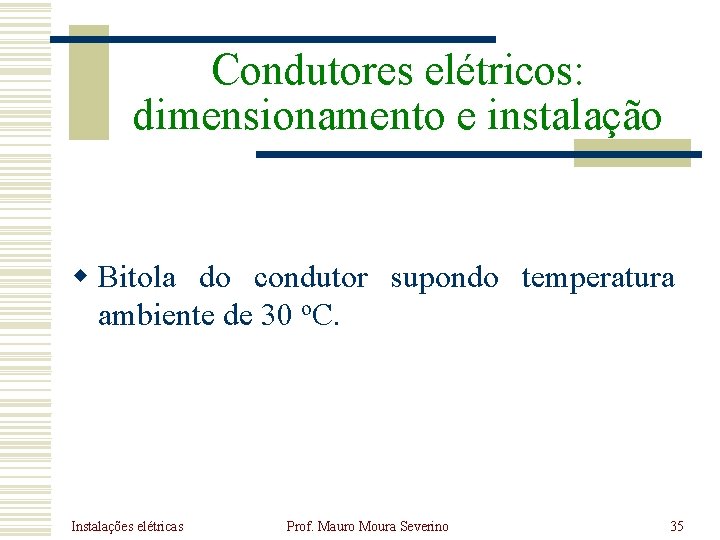

Condutores elétricos: dimensionamento e instalação w Bitola do condutor supondo temperatura ambiente de 30 o. C. Instalações elétricas Prof. Mauro Moura Severino 35

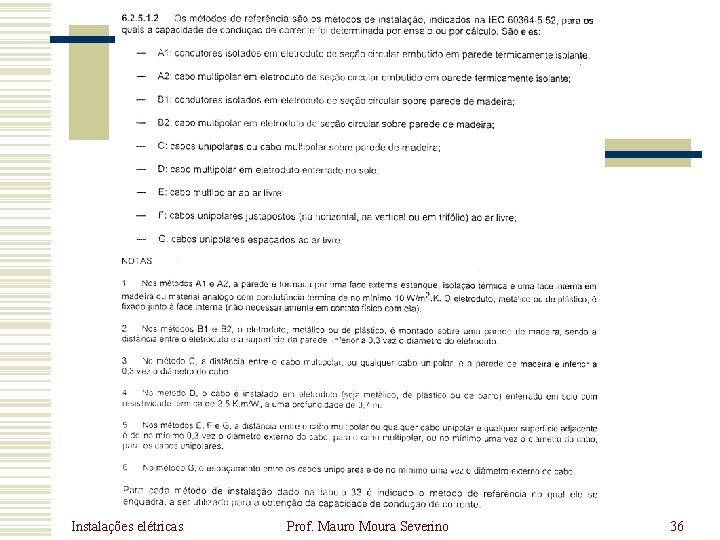

Instalações elétricas Prof. Mauro Moura Severino 36

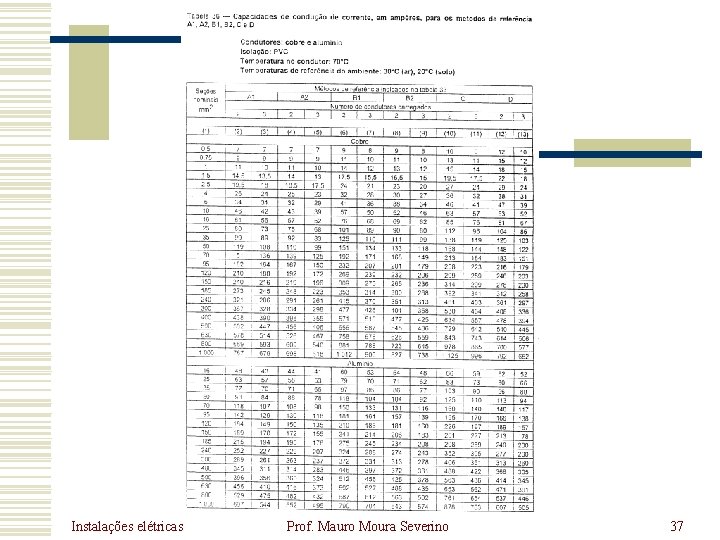

Instalações elétricas Prof. Mauro Moura Severino 37

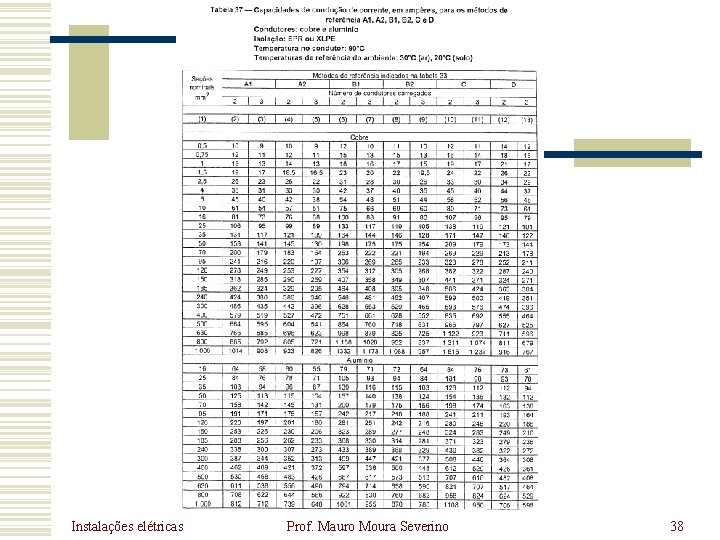

Instalações elétricas Prof. Mauro Moura Severino 38

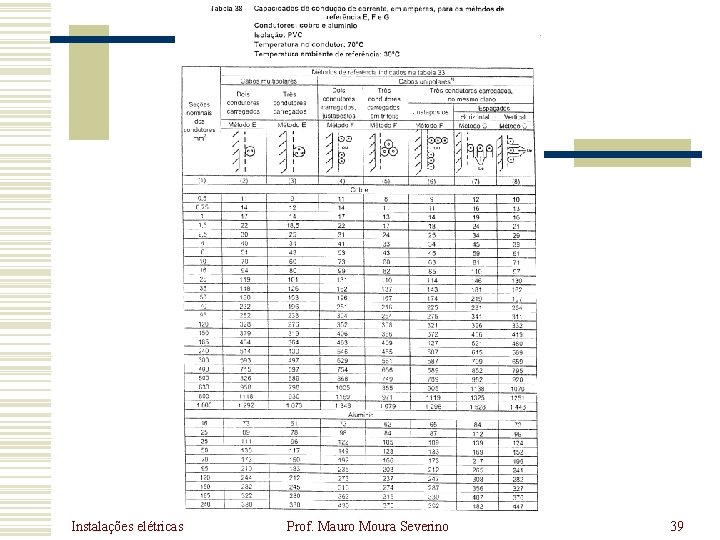

Instalações elétricas Prof. Mauro Moura Severino 39

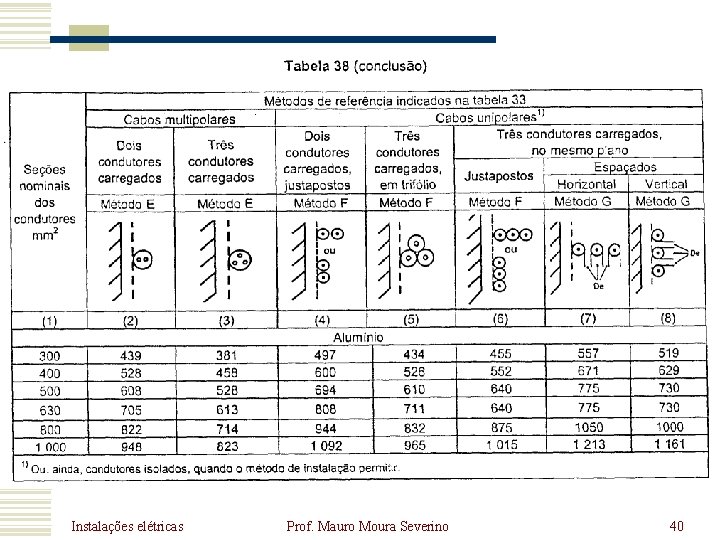

Instalações elétricas Prof. Mauro Moura Severino 40

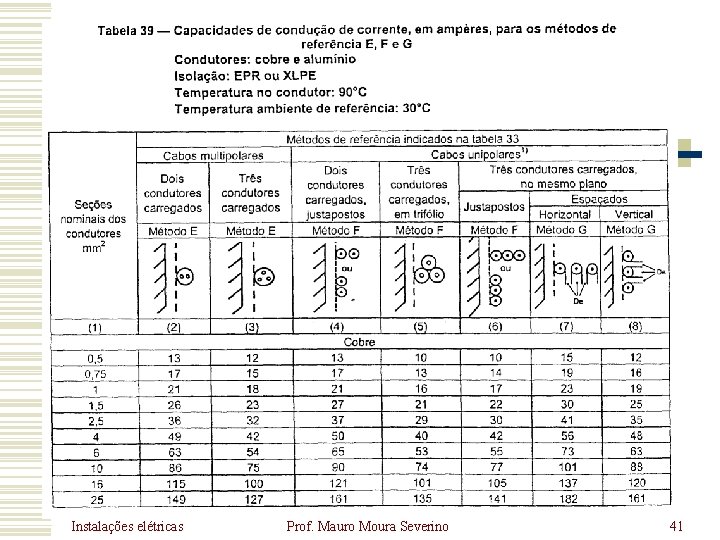

Instalações elétricas Prof. Mauro Moura Severino 41

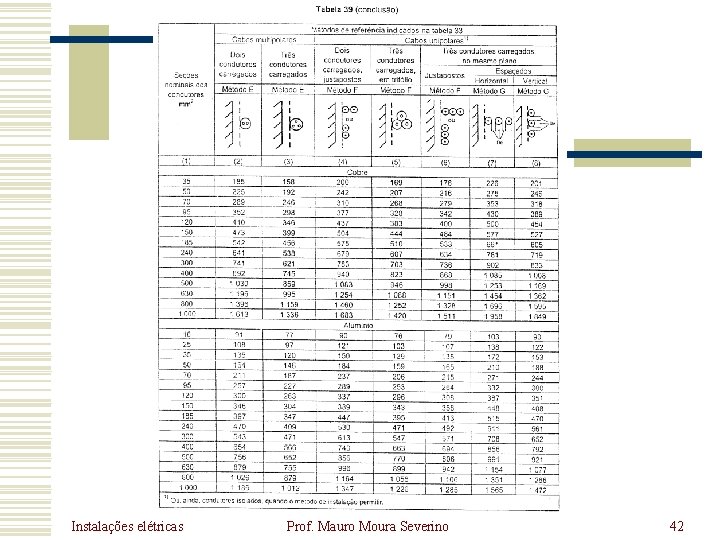

Instalações elétricas Prof. Mauro Moura Severino 42

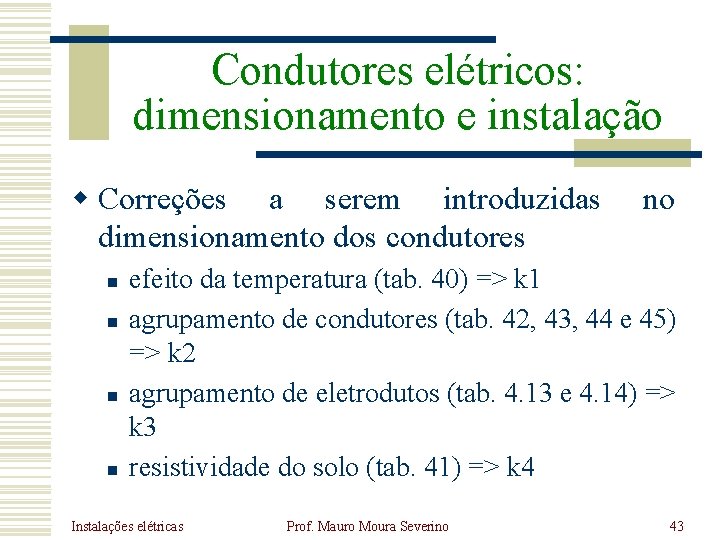

Condutores elétricos: dimensionamento e instalação w Correções a serem introduzidas dimensionamento dos condutores n n no efeito da temperatura (tab. 40) => k 1 agrupamento de condutores (tab. 42, 43, 44 e 45) => k 2 agrupamento de eletrodutos (tab. 4. 13 e 4. 14) => k 3 resistividade do solo (tab. 41) => k 4 Instalações elétricas Prof. Mauro Moura Severino 43

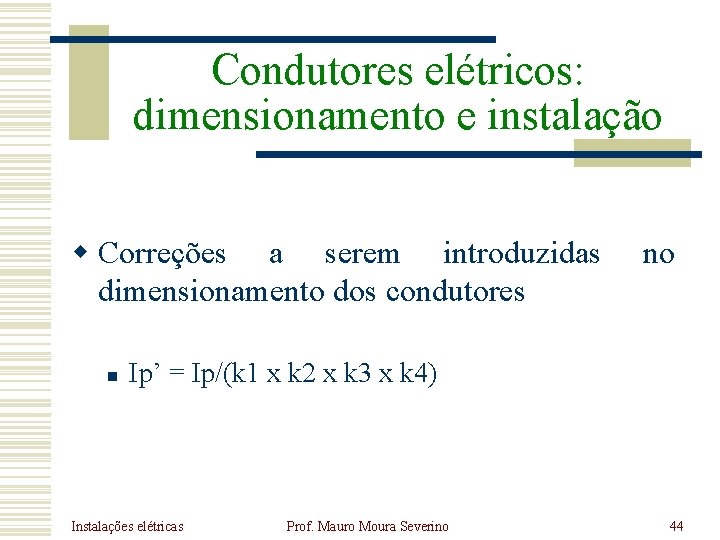

Condutores elétricos: dimensionamento e instalação w Correções a serem introduzidas dimensionamento dos condutores n no Ip’ = Ip/(k 1 x k 2 x k 3 x k 4) Instalações elétricas Prof. Mauro Moura Severino 44

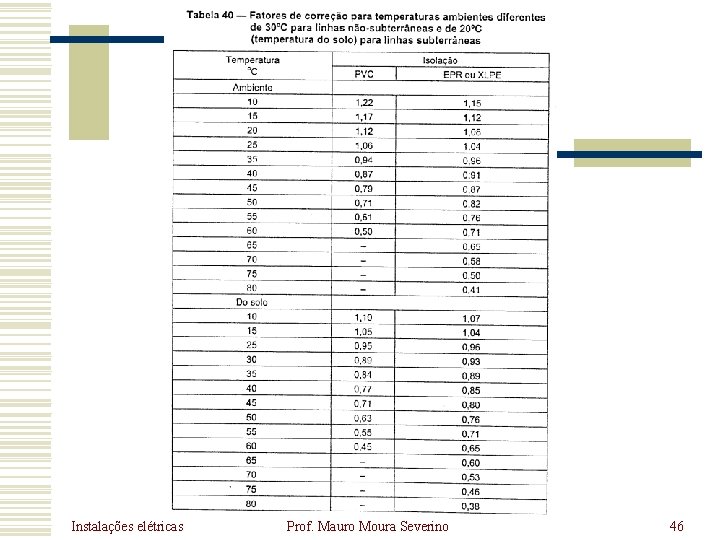

Condutores elétricos: dimensionamento e instalação w Correções a serem introduzidas dimensionamento dos condutores n no efeito da temperatura (tab. 40) => k 1 Instalações elétricas Prof. Mauro Moura Severino 45

Instalações elétricas Prof. Mauro Moura Severino 46

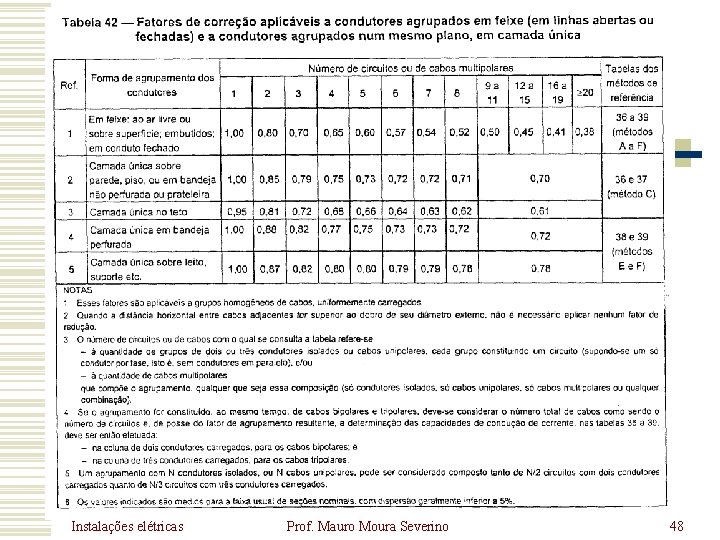

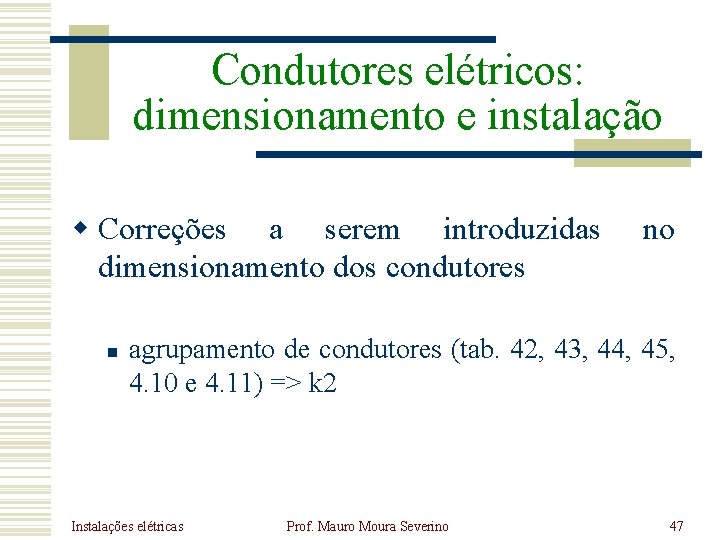

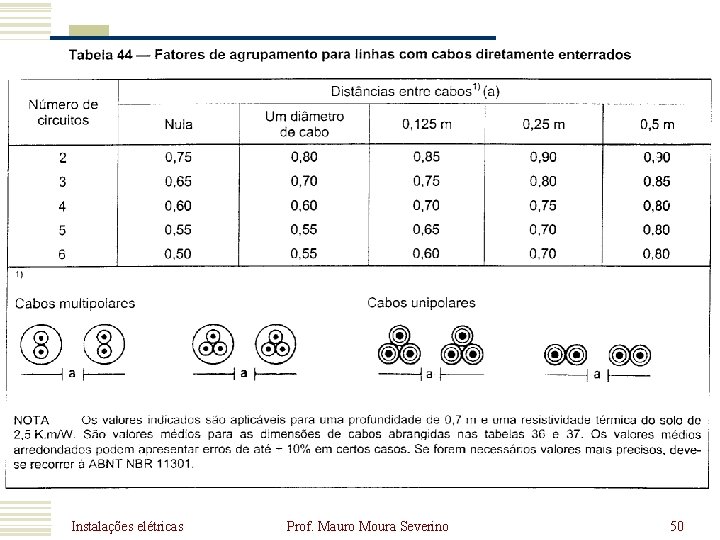

Condutores elétricos: dimensionamento e instalação w Correções a serem introduzidas dimensionamento dos condutores n no agrupamento de condutores (tab. 42, 43, 44, 45, 4. 10 e 4. 11) => k 2 Instalações elétricas Prof. Mauro Moura Severino 47

Instalações elétricas Prof. Mauro Moura Severino 48

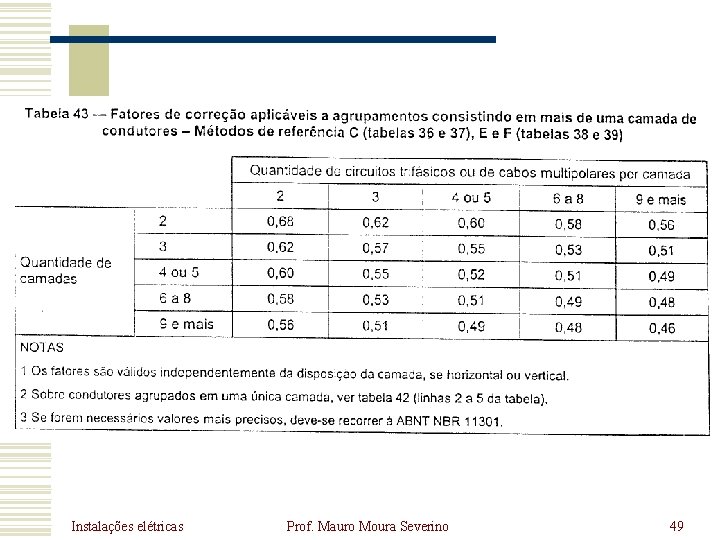

Instalações elétricas Prof. Mauro Moura Severino 49

Instalações elétricas Prof. Mauro Moura Severino 50

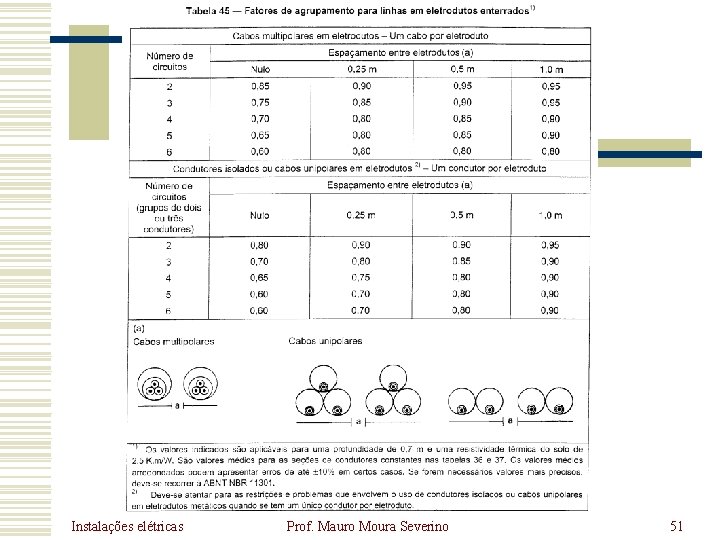

Instalações elétricas Prof. Mauro Moura Severino 51

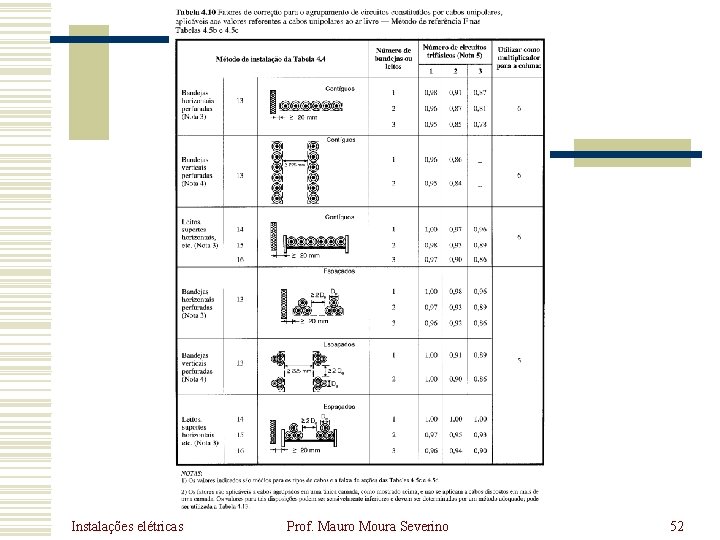

Instalações elétricas Prof. Mauro Moura Severino 52

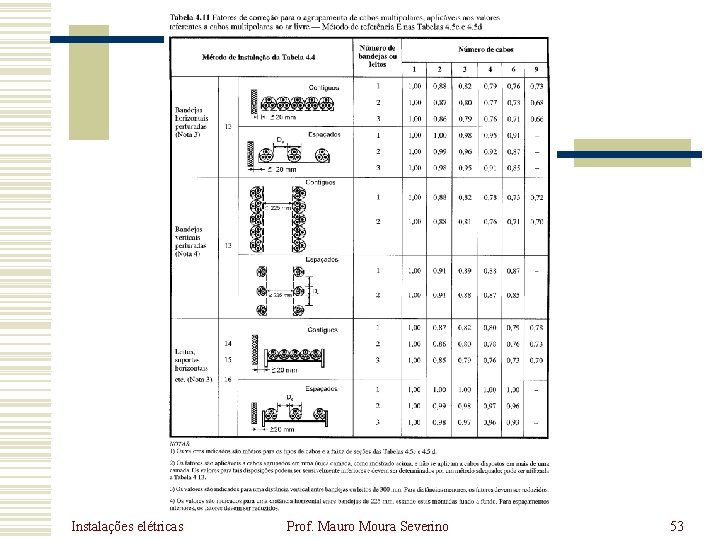

Instalações elétricas Prof. Mauro Moura Severino 53

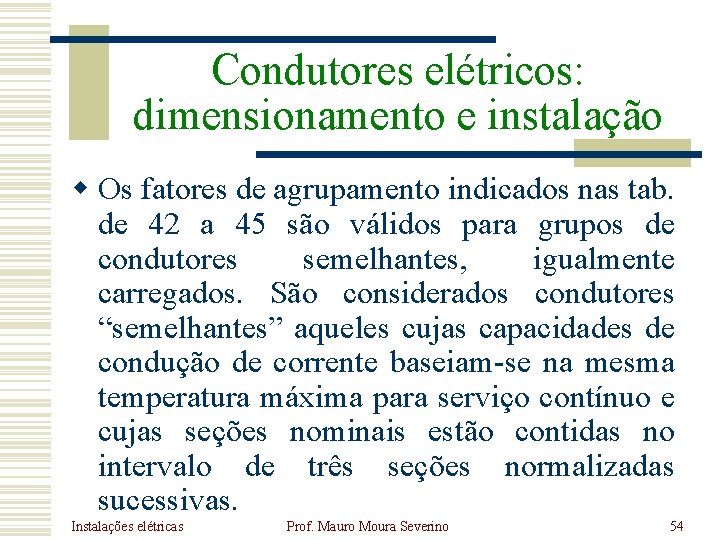

Condutores elétricos: dimensionamento e instalação w Os fatores de agrupamento indicados nas tab. de 42 a 45 são válidos para grupos de condutores semelhantes, igualmente carregados. São considerados condutores “semelhantes” aqueles cujas capacidades de condução de corrente baseiam-se na mesma temperatura máxima para serviço contínuo e cujas seções nominais estão contidas no intervalo de três seções normalizadas sucessivas. Instalações elétricas Prof. Mauro Moura Severino 54

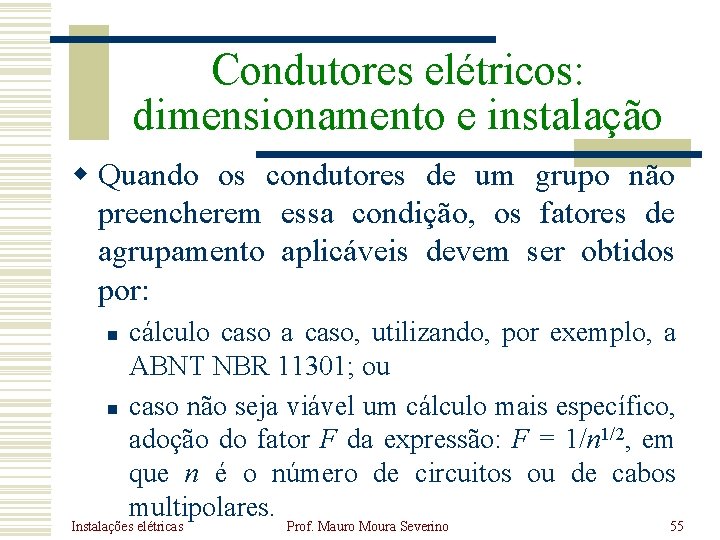

Condutores elétricos: dimensionamento e instalação w Quando os condutores de um grupo não preencherem essa condição, os fatores de agrupamento aplicáveis devem ser obtidos por: n n cálculo caso a caso, utilizando, por exemplo, a ABNT NBR 11301; ou caso não seja viável um cálculo mais específico, adoção do fator F da expressão: F = 1/n 1/2, em que n é o número de circuitos ou de cabos multipolares. Instalações elétricas Prof. Mauro Moura Severino 55

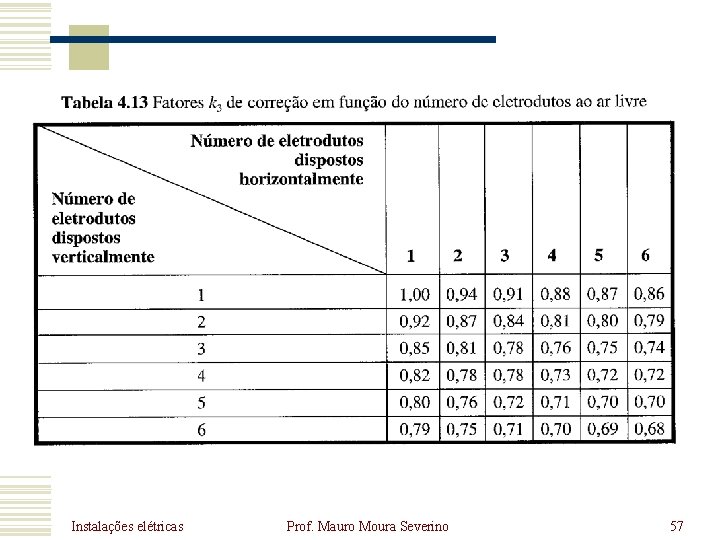

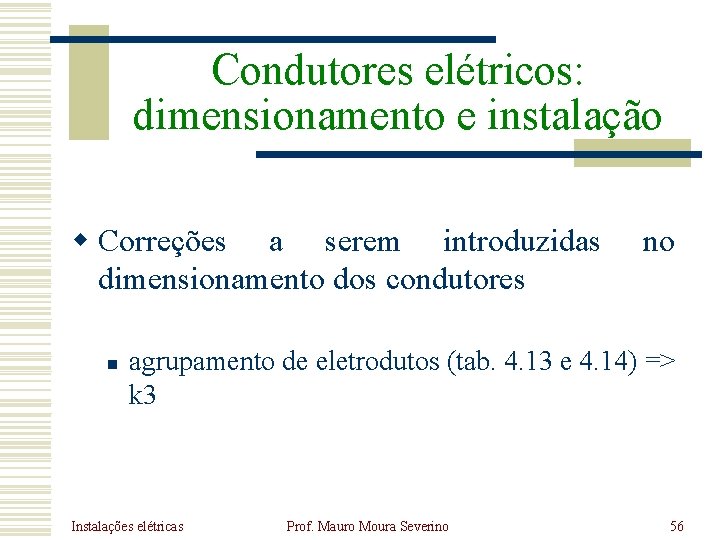

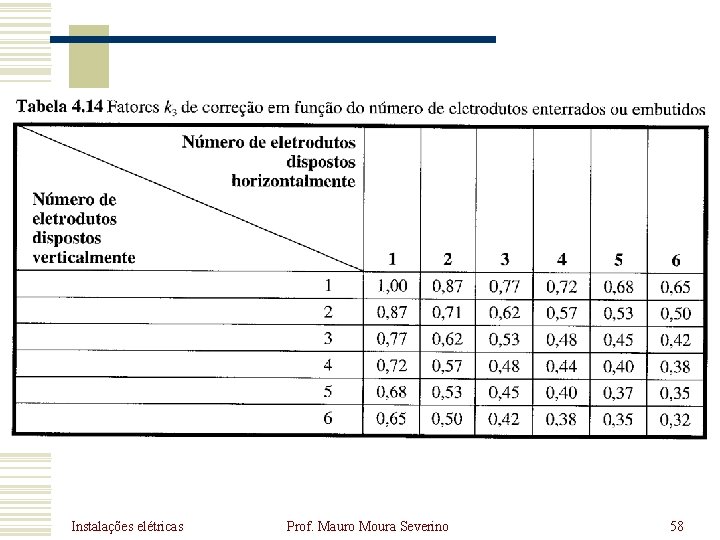

Condutores elétricos: dimensionamento e instalação w Correções a serem introduzidas dimensionamento dos condutores n no agrupamento de eletrodutos (tab. 4. 13 e 4. 14) => k 3 Instalações elétricas Prof. Mauro Moura Severino 56

Instalações elétricas Prof. Mauro Moura Severino 57

Instalações elétricas Prof. Mauro Moura Severino 58

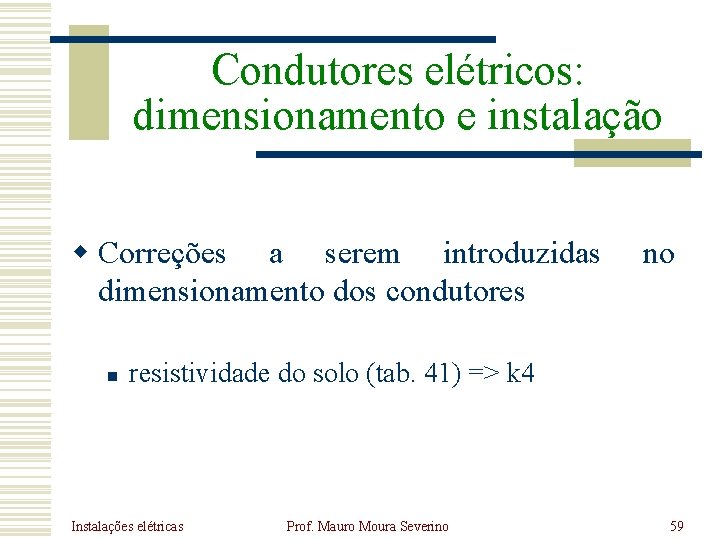

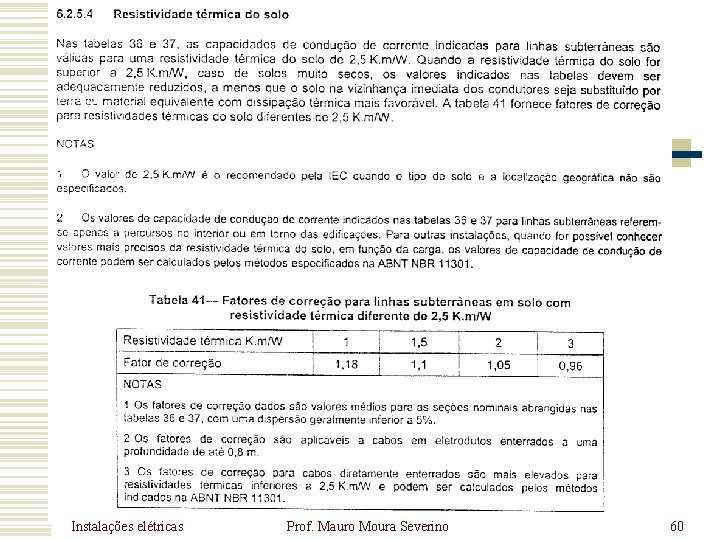

Condutores elétricos: dimensionamento e instalação w Correções a serem introduzidas dimensionamento dos condutores n no resistividade do solo (tab. 41) => k 4 Instalações elétricas Prof. Mauro Moura Severino 59

Instalações elétricas Prof. Mauro Moura Severino 60
