Instalacioni pribor Nakon postavljanja (polaganja) mreže instalacionih kablova, da bi se postigla njena puna funkcionalnost, potrebno je izvršiti terminiranje parica instalacionih kablova, tj. njihovo povezivanje na/sa završnim elementima TFI. Terminiranjem instalacionih kablova omogućava se jednostavnije povezivanje aktivnih elemenata (terminalnih uredjaja) TFI ili prevezivanje parica na pretplatnički TK kabal. Završni TFI elementi Terminiranje TFI se može ostvariri upoterbom završnih elemenata – letvicama (regletama), razdelnicima (patch-voice panelima) ili priključnicama. Terminiranje TFI se na pomenutim završnim elementima može se ostvariti: zavrtnjima, lemljenjem na lemnim šiljcima, omotavanjem oko šiljaka (“wire wrap”), navlačenjem na šiljke (“faston”) ili nabijanjem medju kontakte. Od pomenutih načina terimniranja danas se uglavnom koriste povezivanje zavrtnjima i nabijanjem medju kontakte.

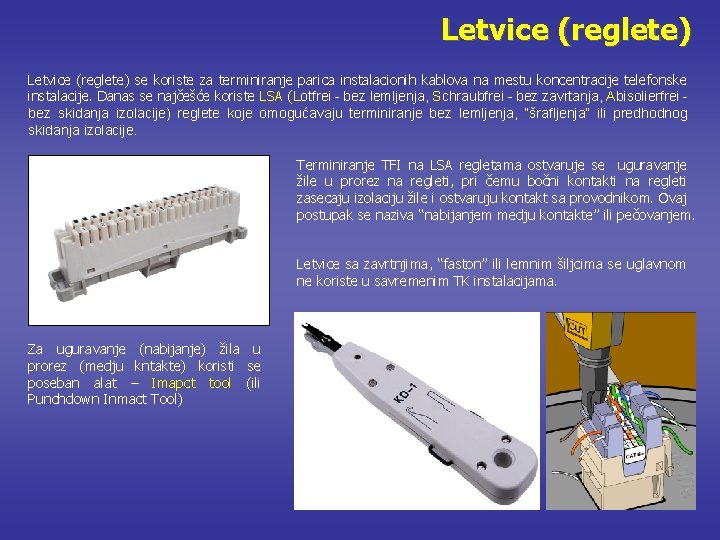

Letvice (reglete) se koriste za terminiranje parica instalacionih kablova na mestu koncentracije telefonske instalacije. Danas se najčešće koriste LSA (Lotfrei - bez lemljenja, Schraubfrei - bez zavrtanja, Abisolierfrei bez skidanja izolacije) reglete koje omogućavaju terminiranje bez lemljenja, “šrafljenja” ili predhodnog skidanja izolacije. Terminiranje TFI na LSA regletama ostvaruje se uguravanje žile u prorez na regleti, pri čemu bočni kontakti na regleti zasecaju izolaciju žile i ostvaruju kontakt sa provodnikom. Ovaj postupak se naziva “nabijanjem medju kontakte” ili pečovanjem. Letvice sa zavrtnjima, “faston” ili lemnim šiljcima se uglavnom ne koriste u savremenim TK instalacijama. Za uguravanje (nabijanje) žila u prorez (medju kntakte) koristi se poseban alat – Imapct tool (ili Punchdown Inmact Tool)
Razdelnici (patch paneli) se koriste za terminiranje parica instalacionih kablova na mestu koncentracije telefonske instalacije, gde treba obezbediti/omogućiti jednostavno prevezivanje (prespajanje) instalacionih provodnika ili njihovo povezivanje sa aktivnom TK opremom, a da pritom ta veza bude lako rastavljiva. Kapacitet razdelnika zavisi od broja priključnica (port-ova) na njemu. Najčešće je to 8, 16, 24, 32 ili 48 portova po jednom patch panelu. Portovi mogu biti fiksni (nepomični) ili modularni (keystone modul-i). Povezivanje instalacionih provodnika na razdelnik ostvaruje se zadnje strane razdelnika njihovim pačovanjem na LSA konektore/letvice. 19”/2 U 48 port patch panel Razdelnici se montiraju u komunikacione (REK) ormane standardizovanih širina (najčešće je to 19” – 485 mm) ili u distributivne kutije. Kapacitet razdelnika, predvidjenog za rek orman, odredjuje i veličinu patch panela i to po njegovoj visini koja se standardizovano izražava u broju jedinica (unit – 44, 45 mm), a najčešće je to 1 U, 2 U ili redje 3 U. Keystone modul 8 port patch panel
Priključnice (utičnice, eng. TO – telecom outlet) se koriste za terminiranje parica instalacionih kablova na mestu predvidjenom za priključenje terminalnih uredjaja u poslovno/stambenom prostoru, a da pritom ta veza bude jednostavna i lako rastavljiva. Keystone modul Priključnice mogu biti predvidjene za ugradnju u zid (montažu u odgovoarajuću instalacionu kutiju), na zid ili u instalacioni kanal (kod parapetnog razvoda instalacija). Praktično jedna TO je ptredvidjena za povezivanje samo jednog termnalnog uredjaja. Radi uštede prostora, veći broj bliskih utičnica se grupišu, a u tom slučaju se koriste modularni ili nizajući sistemi priključnica. U savremenim TO se danas uglavnom koriste keystone moduli.
Konektori (utikači, eng. plug, jack) se koriste za terminiranje parica kablova predvidjenih za priključenje terminalnih uredjaja u poslovno/stambenom prostoru na odgovarajuću priključnicu (TO), a da pritom ta veza bude pouzdana, jednostavna i lako rastavljiva. Tropolni utikač RJ-9 (4 P 4 C) RJ-14 (6 P 4 C) RJ-25 (6 P 6 C) RJ-45 (8 P 8 C) Povezivanje terminialnih uredjaja pomoću tropolnih utikača se danas veoma retko primenjuje, a najčešći način je povezivanje preko odgovarajućeg RJ konektora. RJ (eng. Registred Jack) omogućava priključenje terminalnih uredjaja na najjednostavniji način. Postoji nekoliko vrsta ovih utikača, a kod nas su najzastupljeniji: Korisne adrese: http: //en. wikipedia. org/wiki/Registered_jack, http: //en. wikipedia. org/wiki/RJ 11, http: //en. wikipedia. org/wiki/TIA/EIA-568 -B, http: //en. wikipedia. org/wiki/RJ 48 i http: //en. wikipedia. org/wiki/RJ 21
Raspored žila na konektoru Konektor 4 P 4 C Ovaj tip konektora koristi se za terminiranje spiralnog telefonskog kabla namenjenog za povezivanje MTK (telefonske slušalice) sa telefonskim apratom. Pin 1 2 3 4 Boja žile Crna, Braon, Siva ili Bela Crvena Zelena Žuta Korisne adrese: http: //en. wikipedia. org/wiki/4 P 4 C
Raspored žila na konektoru Konektor 6 P 2 C ili RJ-11, 6 P 4 C ili RJ-14 i 6 P 6 C ili RJ-25 Ovaj tip konektora koristi se za terminiranje ravnog (flat) telefonskog kabla namenjenog za povezivanje telefonskog aprata sa telefonskom utičnicom. Maksimalan kapacitet konektora je do 6 žila ili 3 parice (odredjuje oznaka 6 P – position), a broj upotrebljenih žila/parica zavisi od broja kontakata (oznaka n. C – contacts). * RJ-11 koristi 2 centralna kontakta i 2 žile / 1 paricu kabla * RJ-14 koristi 4 centralna konatakta i 4 žile / 2 parice kabla * RJ-25 koristi 6 konatakta i 6 žila / 3 parice kabla Korisne adrese: http: //en. wikipedia. org/wiki/RJ 11, http: //www. huffmanreference. com/
Raspored žila na konektoru Konektor 8 P 8 C ili RJ-45 Ovaj tip konektora koristi se za terminiranje U/UTP, F/UTP, U/FTP, S/FTP četvoroparičnog ili ravnog (flat) 8 žilnog kabla namenjenog za povezivanje terminalnog uredjaja sa utičnicom. Maksimalan kapacitet konektora je do 8 žila ili 4 parice (oznaka 8 P – position). Termin Tip&Ring je termin koji se koristi u telefoniji da označi polaritet žila na standardnoj telefonskoj liniji, kod nas označene kao žila “a” i žila “b”. Žila “a” ili “Tip” označava “+” ili pozitivni pol (eng. positive, označen i kao uzemljenje, eng. earth/ground), a žila “b” ili “Ring” kao “-” ili negatini pol (eng. negative, označen i kao pol baterije – npr – 48 V, eng. battery). Korisne adrese: http: //en. wikipedia. org/wiki/RJ 45, http: //en. wikipedia. org/wiki/Tip_and_ring i http: //www. huffmanreference. com/
