Instalación fotovoltaica aislada para una instalación deportiva Autor: Juan José Bleda Valero Tutor: Miguel

Instalación fotovoltaica aislada para una instalación deportiva Autor: Juan José Bleda Valero Tutor: Miguel García Martínez Junio 2017

Emplazamiento

Emplazamiento

Emplazamiento

Emplazamiento

Emplazamiento

Emplazamiento

Elementos de consumo Lugar Elemento Focos halógenos Tubo fluorescente Bombilla Cámara frigorífica Campo de

Elementos de consumo Lugar Elemento Focos halógenos Tubo fluorescente Bombilla Cámara frigorífica Campo de fútbol Focos grandes Bomba de agua Aparatos de aire acondicionado Calderas de agua caliente Televisión Cantidad 6 16 10 1 2 4 1 Potencia(W) Pot. Total(W) 400 2400 36 576 70 700 350 2000 40000 11000 2750 5500 2500 10000 40 40 Total 70566

Ejemplo de consumo

Ejemplo de consumo

Consumo

Consumo

Elementos de la instalación

Elementos de la instalación

Placa solar fotovoltaica ·Modelo: Amerisolar AS-6 P 30 ·Potencia nominal: 260 W ·Corriente: 8,

Placa solar fotovoltaica ·Modelo: Amerisolar AS-6 P 30 ·Potencia nominal: 260 W ·Corriente: 8, 47 A ·Voltaje nominal: 30, 7 V ·Dimensiones: 1640 x 992 x 40 mm

Regulador de tensión ·Modelo: Victron Energy Blue. Solar charge Controller ·Voltaje de salida: 48

Regulador de tensión ·Modelo: Victron Energy Blue. Solar charge Controller ·Voltaje de salida: 48 V ·Corriente de entrada máxima: 85 A ·Dimensiones: 350 x 160 x 135 mm

Inversor ·Modelo: Victron Energy QUATTRO ·Potencia: 10000 VA/9000 W ·Tensión de salida: 230 VAC,

Inversor ·Modelo: Victron Energy QUATTRO ·Potencia: 10000 VA/9000 W ·Tensión de salida: 230 VAC, 50 Hz ·Tensión de entrada: 38 – 66 V ·Dimensiones: 470 x 350 x 280 mm

Baterías/Acumuladores ·Modelo: Sunlight OPz. S – TCH 4620 ·Voltaje: 2 V ·C 120: 4620

Baterías/Acumuladores ·Modelo: Sunlight OPz. S – TCH 4620 ·Voltaje: 2 V ·C 120: 4620 Ah ·Numero de ciclos: 2300 ·Dimensiones: 772 x 212 x 576 mm

Resultados obtenidos ·Placas solares: 216 ·Reguladores: 4 ·Inversores: 8 ·Baterías: 144 (En 6 bloques

Resultados obtenidos ·Placas solares: 216 ·Reguladores: 4 ·Inversores: 8 ·Baterías: 144 (En 6 bloques de 24 baterías)

Planos

Planos

Planos

Planos

Presupuesto Cableado 2% Soportes 2% Protecciones 0% Mano de obra 1% Desglose de coste

Presupuesto Cableado 2% Soportes 2% Protecciones 0% Mano de obra 1% Desglose de coste Placas solares 14% Reguladores 1% Baterías 66% Placas solares Reguladores Inversores 14% Baterías Soportes Cableado Protecciones Mano de obra Coste total: 180481, 28€

Amortización a los 25 años 280000 230000 180000 130000 80000 30000 -20000 1 3

Amortización a los 25 años 280000 230000 180000 130000 80000 30000 -20000 1 3 5 7 9 11 13 15 17 19 -70000 -120000 Coste sin amortizar Ahorro Inversión inical 21 23 25

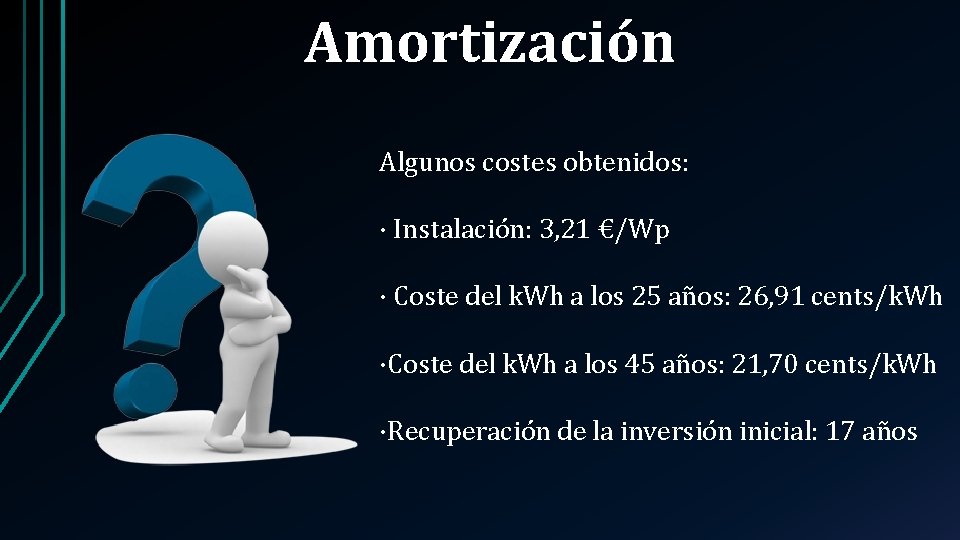

Amortización Algunos costes obtenidos: · Instalación: 3, 21 €/Wp · Coste del k. Wh

Amortización Algunos costes obtenidos: · Instalación: 3, 21 €/Wp · Coste del k. Wh a los 25 años: 26, 91 cents/k. Wh ·Coste del k. Wh a los 45 años: 21, 70 cents/k. Wh ·Recuperación de la inversión inicial: 17 años
