Instalacin de celda flash en planta NOVIEMBRE 2015

Instalación de celda flash en planta NOVIEMBRE 2015.

ANTECEDENTES • En la Planta (circuito de Pb), se encuentran instaladas dos celdas de 1000 ft 3 como banco primario, una celda de 1000 ft 3 como banco agotativo; las tres celda son marca WEMCO. El “corto circuito” en la flotación de Planta 1 es razonablemente grande; dando por resultado que los valores Plata y Plomo se reporten en el circuito de Zinc, afectando la calidad de este concentrado aunado a la perdida metalúrgica de Plata-Plomo RESULTADOS 2015 Concentrado de Zinc Plata (gr/ton) Plomo (%) Zinc (%) Real 544 3. 27 47. 92 Presupuesto 450 2. 5 49. 50 2

ANTECEDENTES

INVESTIGACION METALURGICA 60. 23 56. 73 60. 0 51. 04 50. 0 Grado 40. 0 Pb 37. 14 Zn 30. 0 20. 0 Fe 18. 50 9. 67 10. 0 1. 0 2. 0 3. 0 4. 0 Tiempo (min) Recuperacion 0. 0 Tiempo (min) 5. 0 6. 0 Ins En la celda Flash se obtendrían grados por arriba del presupuesto (48%); por lo tanto el concentrado de la celda Flash será enviado directamente al tanque espesador como concentrado final.

INVESTIGACION METALURGICA Pruebas cinéticas Se elaboran análisis granulométricos del concentrado obtenido en la celda Flash para determinar el tamaño de partícula

INVESTIGACION METALURGICA Pruebas abiertas. Mineral regular. Mineral rico en Carbón. Al realizar esta prueba se observa que la flotabilidad de Pb se mantiene arriba de las especies minerales presentes en la prueba Flash; los resultados que se obtuvieron fueron : grado de 65. 66 % de Pb en concentrado de Pb (arriba de presupuesto), con una recuperación primaria de 96. 7%. Se observa un grado mayor al 60% de Pb en concentrado de Pb; con una recuperación primaria de 84. 26 %. Se puede concluir, el problema con la carga carbonosa se ve atenuado en el circuito después de haber flotado el Carbón en la celda flash.

INVESTIGACION METALURGICA Conclusiones. • El efecto del “corto circuito” se ve atenuado en el circuito de Pb por que los valores Ag-Pb obtenidos en la celda Flash representan el 40% de la cabeza general, dejando de esta manera una ley general en el circuito de Pb mas baja en comparación con la cabeza que entra a la planta concentradora. • La capacidad de las celdas y del sistema de bombeo será beneficiado; el volumen de pulpa seria menor y se evitarían derrames excesivos en los bancos primarios de Pb; se mantendría un control operativo mas estable.

DIAGRAMA DE FLUJO FLOTACION FLASH Conc. Final Celda Flash Molino SAG Molino de bolas

ARREGLO DE EQUIPOS: CELDA FLASH Celda Flash, capacidad de 300 pies 3

INSTALACION DE EQUIPO: CELDA FLASH Elevación de ciclones del molino de bolas para alimentación a celda Flash. Instalación de válvulas de control automático de celda Flash.

ARREGLO DE EQUIPO: LIMPIA DE Pb Celda para limpia de Pb, capacidad de 300 pies 3

INSTALACION DE EQUIPO: LIMPIA DE Pb Adicional al circuito de limpias que actualmente están en operación se colocan 2 celdas para que funcionen como 1 ra limpia de Pb, y asi aumentar el tiempo de residencia en el circuito.

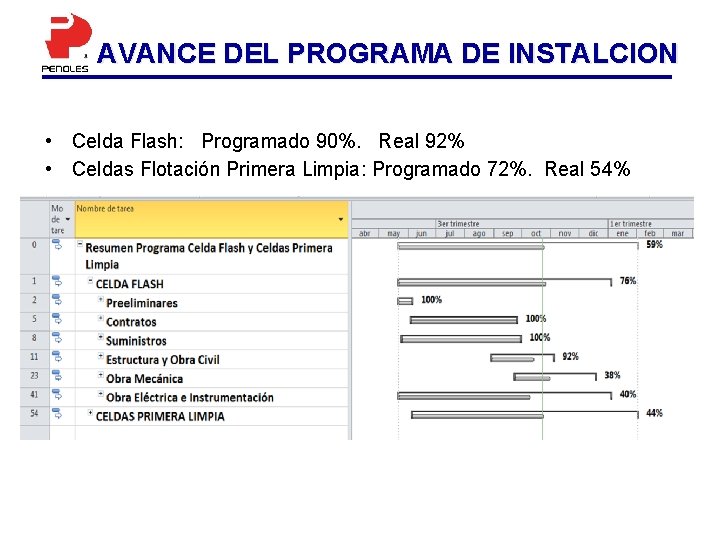

AVANCE DEL PROGRAMA DE INSTALCION • Celda Flash: Programado 90%. Real 92% • Celdas Flotación Primera Limpia: Programado 72%. Real 54%

EVALUACION ECONOMICA

EVALUACION ECONOMICA Inversión, Equipo e Infraestructura. Concepto Costo USD X 1000 Ingeniería 100, 000 Celda Flash 5 m 3 205, 000 Soplador 30, 000 Banco 2 celdas 100 Ft 3 200, 000 Infraestructura 200, 000 Imprevistos 65, 000 TOTAL 800, 000

Resultados Esperados Real 2015 Producto Conc. Plomo Conc. Zinc Esperado Producto Conc. Plomo Conc. Zinc Ley de Concentrado Ag (gr/ton) Pb % Zn % Ag Pb Zn 3, 156 48. 58 6. 34 74. 92 84. 22 11. 06 544 3. 27 49. 50 8. 74 4. 99 73. 57 Ley de Concentrado Conc. Plomo Recuperacion % Ag (gr/ton) Pb % Zn % Ag Pb Zn 3, 450 51. 50 5. 50 77. 00 87. 22 9. 12 350 2. 00 51. 50 6. 50 2. 59 74. 68 Beneficios Producto Recuperacion % Ag Pb Zn + 2. 00 3. 22 1. 06 19

INVERSIÓN Y RENTABILIDAD

CONCLUSIONES FINALES ü La inclusión de la celda flash y banco de celdas permitirá tener una operación con mayor control, flexibilidad de manejar cabezas altas de plomo. ü Incremento en recuperación de plata de 77. 3% a 79. 3% y plomo de 84. 6% a 87. 6 % en concentrado de plomo. ü Incremento en recuperación de zinc en una unidad porcentual y mejora de calidad de 47. 7 a 50 %l, al disminuir recuperación de zinc en concentrado de plomo. ü Proyecto rentable con un TIR de 84%. ü Mejor Calidad de concentrados y tener un producto con grado más uniforme y menos impurezas (As, insoluble).
