Insert Outsert Molding Definitie IOM 2 Waarom IOM

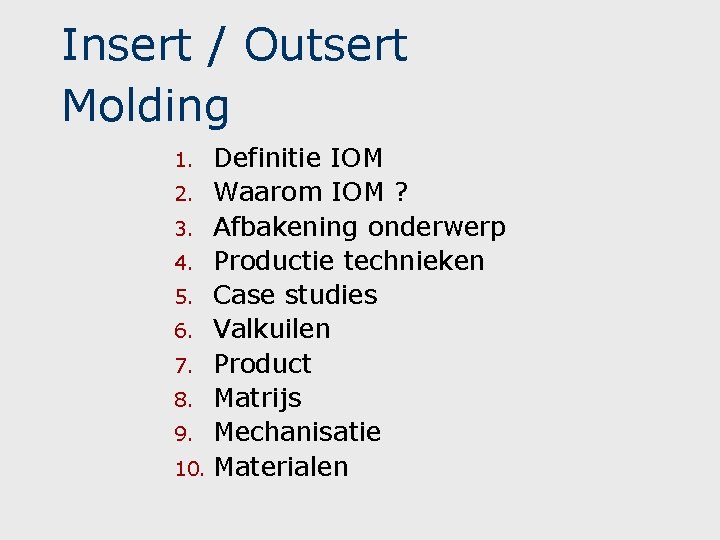

Insert / Outsert Molding Definitie IOM 2. Waarom IOM ? 3. Afbakening onderwerp 4. Productie technieken 5. Case studies 6. Valkuilen 7. Product 8. Matrijs 9. Mechanisatie 10. Materialen 1.

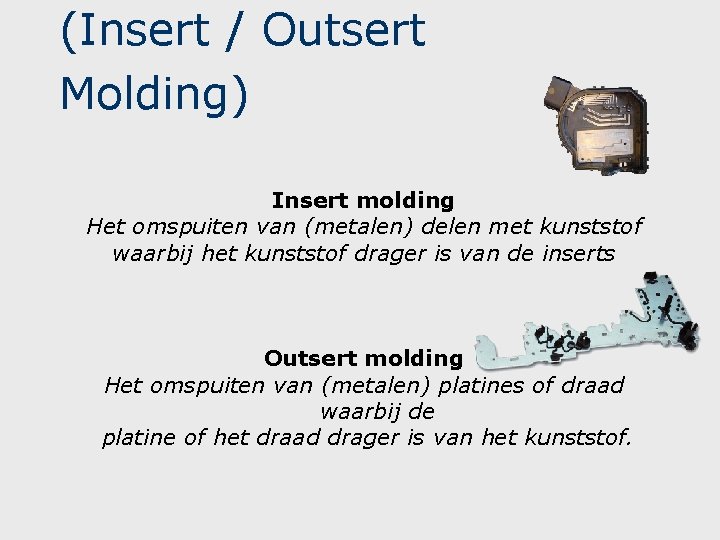

(Insert / Outsert Molding) Insert molding Het omspuiten van (metalen) delen met kunststof waarbij het kunststof drager is van de inserts Outsert molding Het omspuiten van (metalen) platines of draad waarbij de platine of het draad drager is van het kunststof.

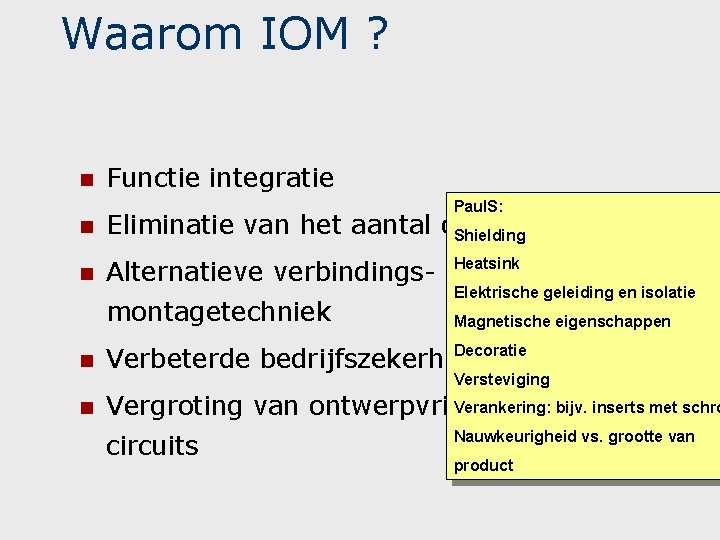

Waarom IOM ? n Functie integratie Paul. S: n Eliminatie van het aantal onderdelen Shielding n Heatsink Alternatieve verbindings- en montagetechniek Elektrische geleiding en isolatie Magnetische eigenschappen Decoratie n Verbeterde bedrijfszekerheid van produkten n Verankering: inserts met schro Vergroting van ontwerpvrijheid, 3 Dbijv. electr. Versteviging circuits Nauwkeurigheid vs. grootte van product

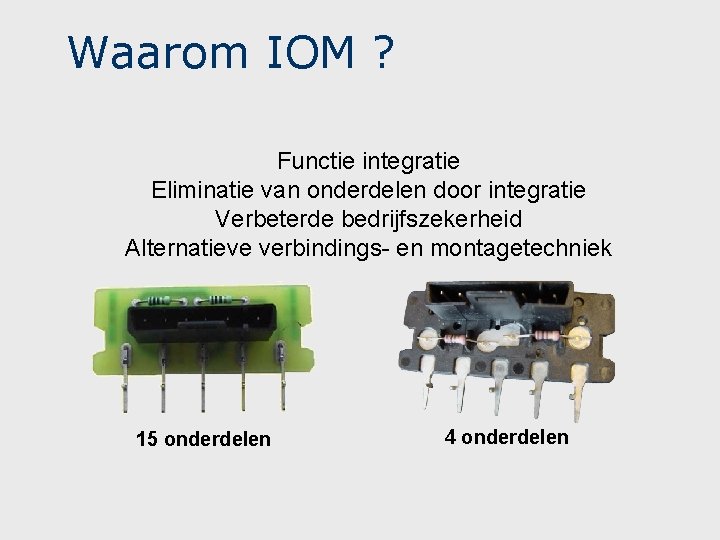

Waarom IOM ? Functie integratie Eliminatie van onderdelen door integratie Verbeterde bedrijfszekerheid Alternatieve verbindings- en montagetechniek 15 onderdelen 4 onderdelen

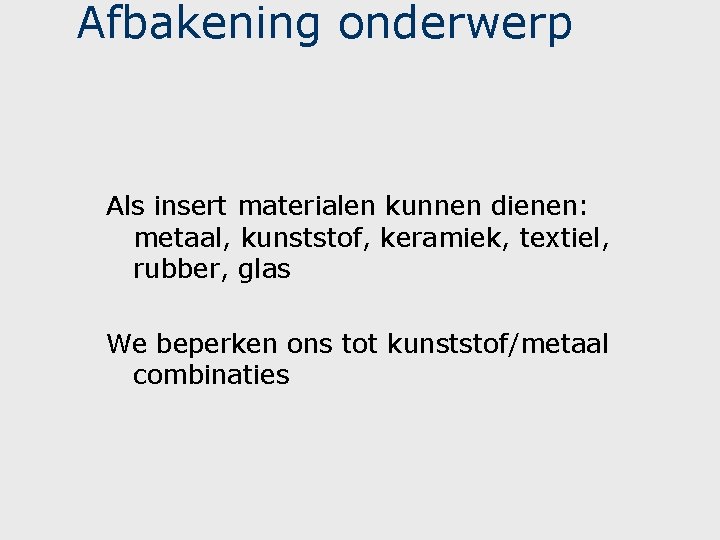

Afbakening onderwerp Als insert materialen kunnen dienen: metaal, kunststof, keramiek, textiel, rubber, glas We beperken ons tot kunststof/metaal combinaties

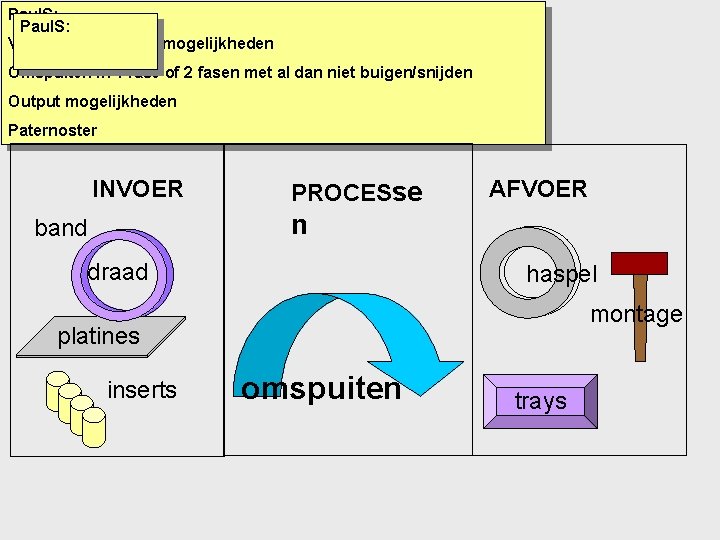

Paul. S: Vertellen over input mogelijkheden Productietechnieken Omspuiten in 1 fase of 2 fasen met al dan niet buigen/snijden Output mogelijkheden Paternoster INVOER PROCESse AFVOER n band draad haspel montage platines inserts omspuiten trays

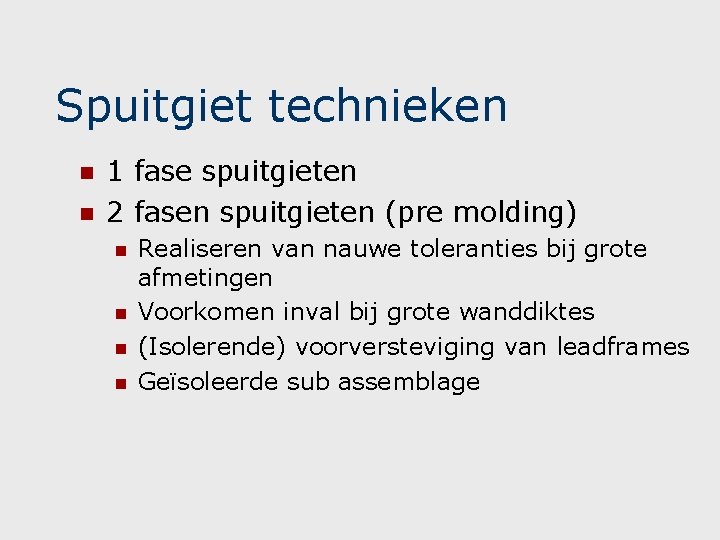

Spuitgiet technieken n n 1 fase spuitgieten 2 fasen spuitgieten (pre molding) n n Realiseren van nauwe toleranties bij grote afmetingen Voorkomen inval bij grote wanddiktes (Isolerende) voorversteviging van leadframes Geïsoleerde sub assemblage

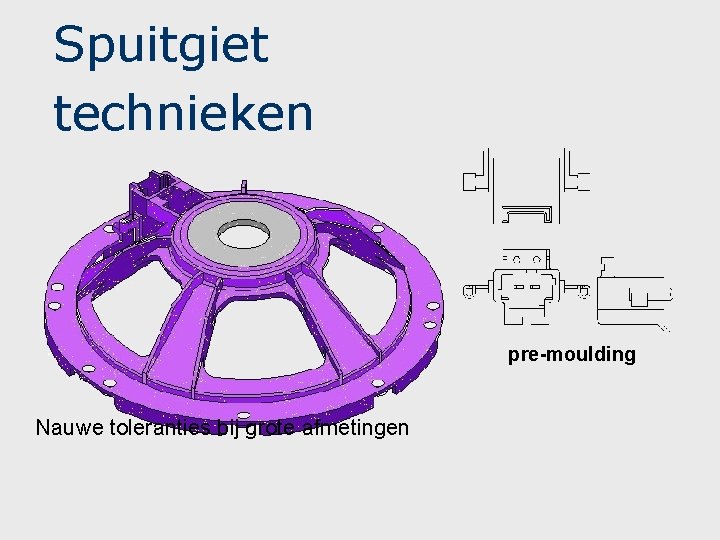

Spuitgiet technieken pre-moulding Nauwe toleranties bij grote afmetingen

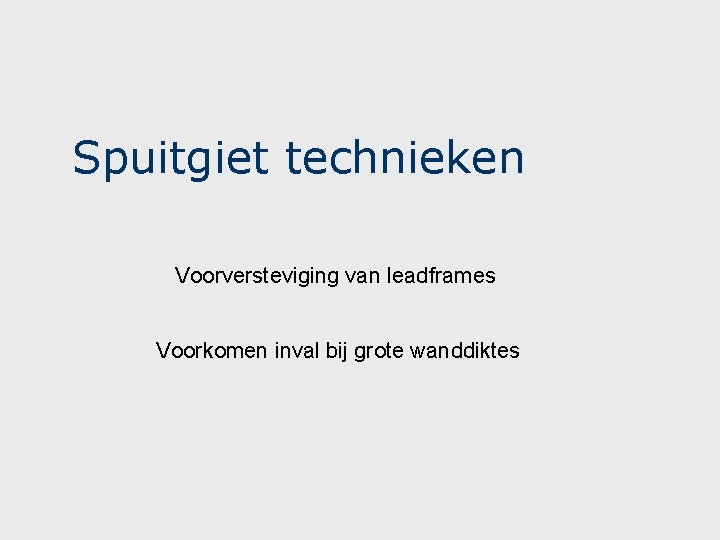

Spuitgiet technieken Voorversteviging van leadframes Voorkomen inval bij grote wanddiktes

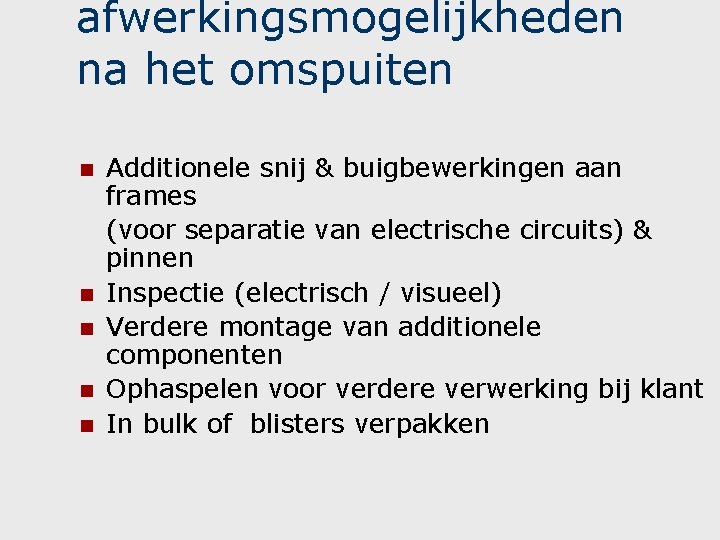

afwerkingsmogelijkheden na het omspuiten n n Additionele snij & buigbewerkingen aan frames (voor separatie van electrische circuits) & pinnen Inspectie (electrisch / visueel) Verdere montage van additionele componenten Ophaspelen voor verdere verwerking bij klant In bulk of blisters verpakken

Aandachtspunten IOM n n n Produktontwerp Materiaalkeuze Inserts / Leadframes Matrijsontwerp Spuitgietproces Mechanisatie

Aandachtspunten IOM Produktontwerp n n n n Verankering van metaal in kunststof bij omspuiten Vast- of loszitten kunststof in metaal bij outsert techniek Overgangen kunststof/metaal Stijfheid leadframe Ondersteuning inserts / leadframes Verbanden in leadframe zolang mogelijk behouden Referentiepunten leadframe t. o. v. holte(s) in matrijs

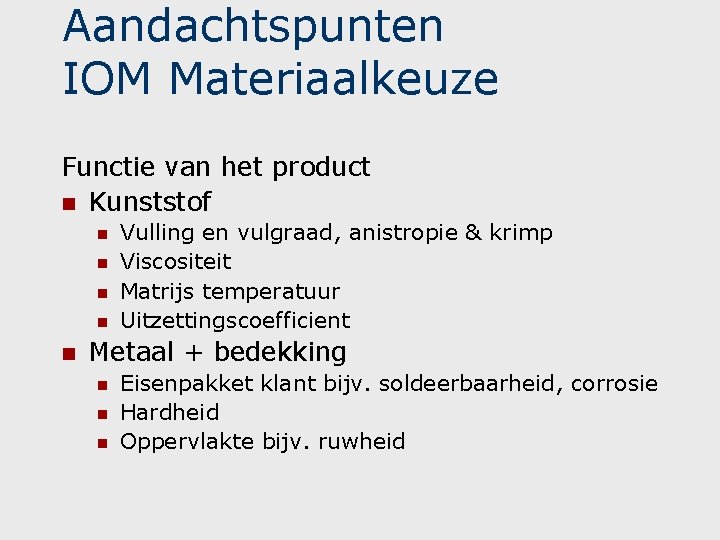

Aandachtspunten IOM Materiaalkeuze Functie van het product n Kunststof n n n Vulling en vulgraad, anistropie & krimp Viscositeit Matrijs temperatuur Uitzettingscoefficient Metaal + bedekking n n n Eisenpakket klant bijv. soldeerbaarheid, corrosie Hardheid Oppervlakte bijv. ruwheid

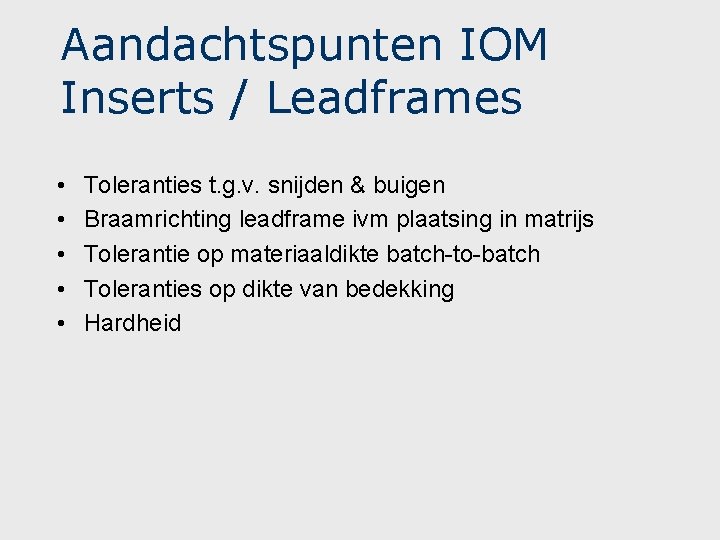

Aandachtspunten IOM Inserts / Leadframes • • • Toleranties t. g. v. snijden & buigen Braamrichting leadframe ivm plaatsing in matrijs Tolerantie op materiaaldikte batch-to-batch Toleranties op dikte van bedekking Hardheid

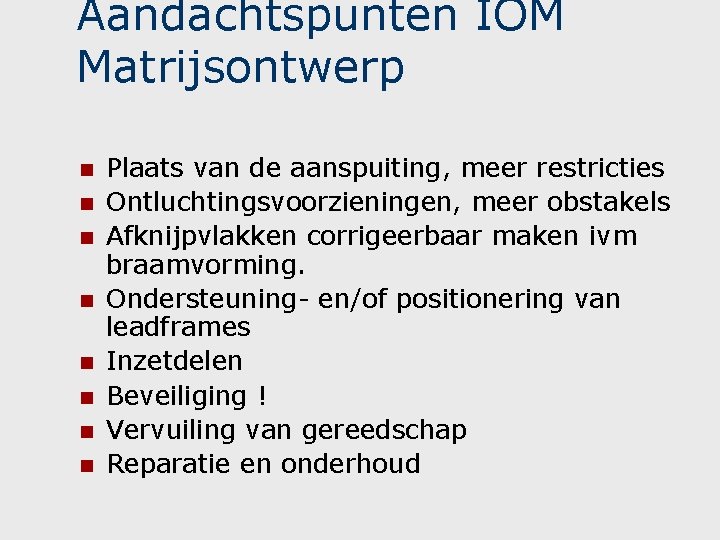

Aandachtspunten IOM Matrijsontwerp n n n n Plaats van de aanspuiting, meer restricties Ontluchtingsvoorzieningen, meer obstakels Afknijpvlakken corrigeerbaar maken ivm braamvorming. Ondersteuning- en/of positionering van leadframes Inzetdelen Beveiliging ! Vervuiling van gereedschap Reparatie en onderhoud

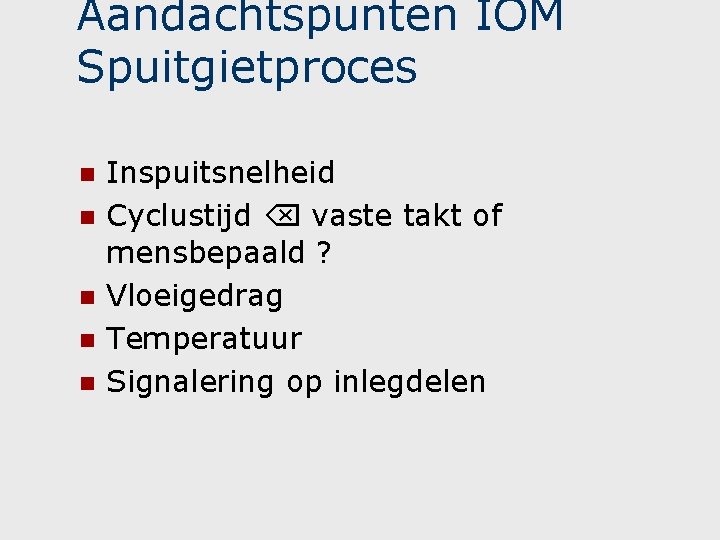

Aandachtspunten IOM Spuitgietproces n n n Inspuitsnelheid Cyclustijd vaste takt of mensbepaald ? Vloeigedrag Temperatuur Signalering op inlegdelen

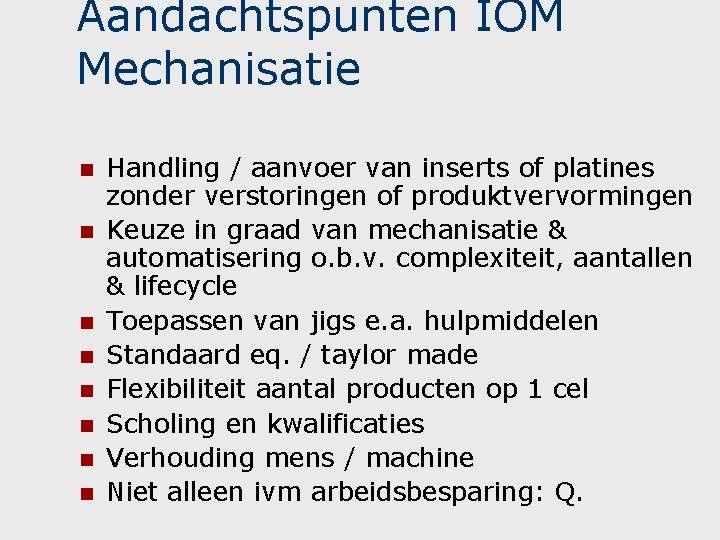

Aandachtspunten IOM Mechanisatie n n n n Handling / aanvoer van inserts of platines zonder verstoringen of produktvervormingen Keuze in graad van mechanisatie & automatisering o. b. v. complexiteit, aantallen & lifecycle Toepassen van jigs e. a. hulpmiddelen Standaard eq. / taylor made Flexibiliteit aantal producten op 1 cel Scholing en kwalificaties Verhouding mens / machine Niet alleen ivm arbeidsbesparing: Q.

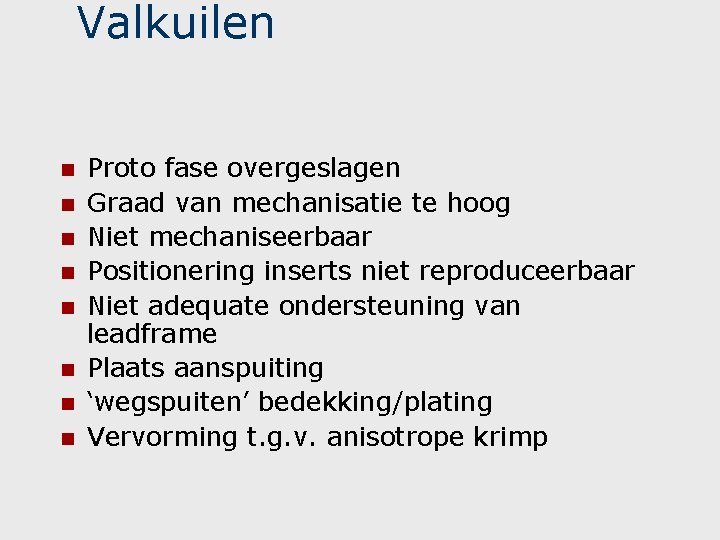

Valkuilen n n n n Proto fase overgeslagen Graad van mechanisatie te hoog Niet mechaniseerbaar Positionering inserts niet reproduceerbaar Niet adequate ondersteuning van leadframe Plaats aanspuiting ‘wegspuiten’ bedekking/plating Vervorming t. g. v. anisotrope krimp

Case study: slot Problemen & Oplossingen n Wanddikte connector 2 fasen spuitgieten n Kromtrekken glasparels in kunststof n Wegspuiten van leadframes verstevigingen in 1 e fase

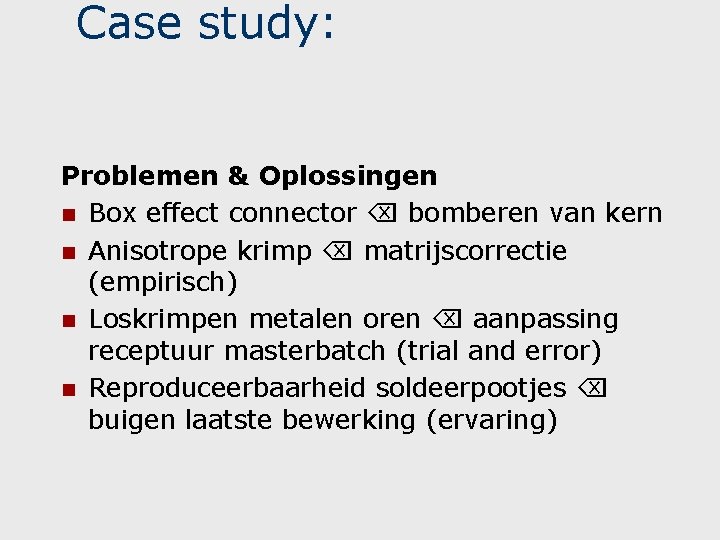

Case study: Problemen & Oplossingen n Box effect connector bomberen van kern n Anisotrope krimp matrijscorrectie (empirisch) n Loskrimpen metalen oren aanpassing receptuur masterbatch (trial and error) n Reproduceerbaarheid soldeerpootjes buigen laatste bewerking (ervaring)

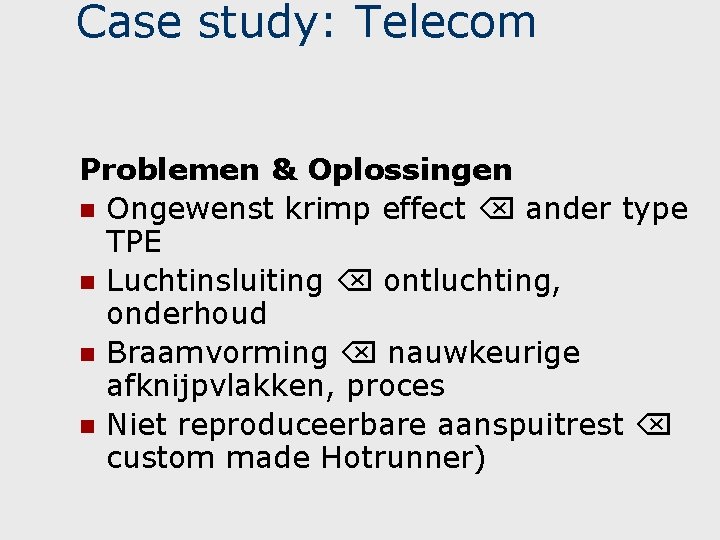

Case study: Telecom Problemen & Oplossingen n Ongewenst krimp effect ander type TPE n Luchtinsluiting ontluchting, onderhoud n Braamvorming nauwkeurige afknijpvlakken, proces n Niet reproduceerbare aanspuitrest custom made Hotrunner)
