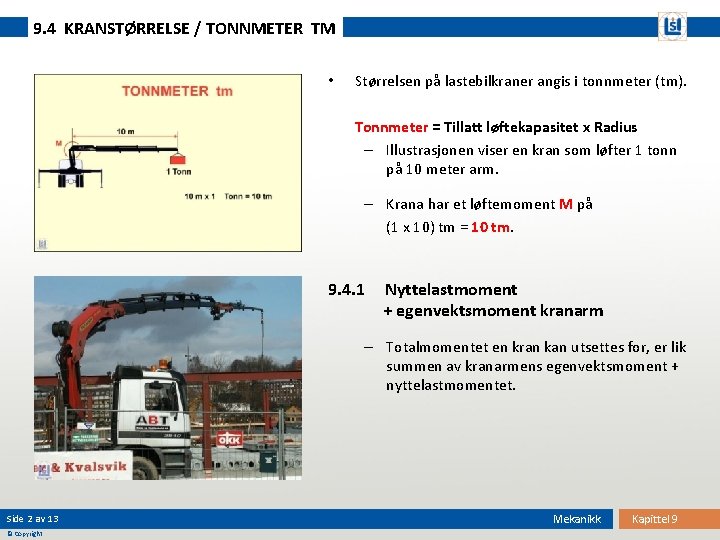

9. 4 KRANSTØRRELSE / TONNMETER TM • Størrelsen på lastebilkraner angis i tonnmeter (tm). Tonnmeter = Tillatt løftekapasitet x Radius – Illustrasjonen viser en kran som løfter 1 tonn på 10 meter arm. – Krana har et løftemoment M på (1 x 10) tm = 10 tm. 9. 4. 1 Nyttelastmoment + egenvektsmoment kranarm – Totalmomentet en kran kan utsettes for, er lik summen av kranarmens egenvektsmoment + nyttelastmomentet. Side 2 av 13 © Copyright Mekanikk Kapittel 9

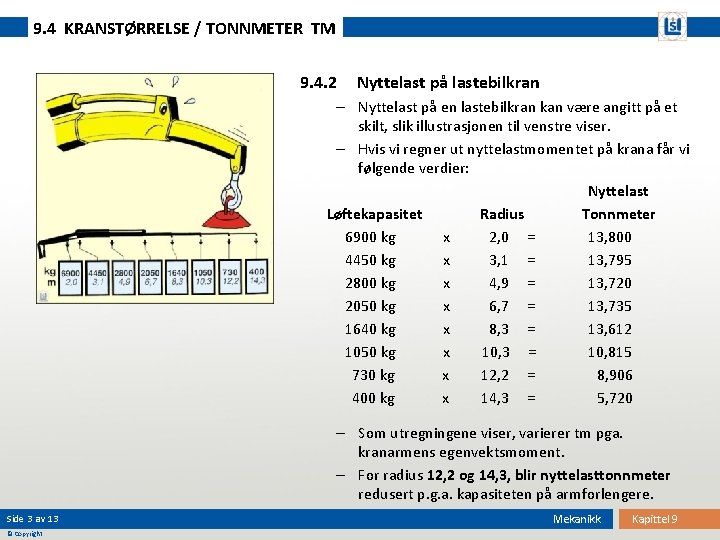

9. 4 KRANSTØRRELSE / TONNMETER TM 9. 4. 2 Nyttelast på lastebilkran – Nyttelast på en lastebilkran kan være angitt på et skilt, slik illustrasjonen til venstre viser. – Hvis vi regner ut nyttelastmomentet på krana får vi følgende verdier: Nyttelast Løftekapasitet Radius Tonnmeter 6900 kg x 2, 0 = 13, 800 4450 kg x 3, 1 = 13, 795 2800 kg x 4, 9 = 13, 720 2050 kg x 6, 7 = 13, 735 1640 kg x 8, 3 = 13, 612 1050 kg x 10, 3 = 10, 815 730 kg x 12, 2 = 8, 906 400 kg x 14, 3 = 5, 720 – Som utregningene viser, varierer tm pga. kranarmens egenvektsmoment. – For radius 12, 2 og 14, 3, blir nyttelasttonnmeter redusert p. g. a. kapasiteten på armforlengere. Side 3 av 13 © Copyright Mekanikk Kapittel 9
